卡片工作原理

1、磁卡工作原理

磁卡表面具有一定的磁感应强度Br，当磁卡以一定的速度通过装有线圈的磁头，磁卡的外部磁力线切割工作线圈，在线圈中产生感应电动势E = BLV，从而传输了磁卡记录的信息。对磁卡的要求是：具有较宽的频率响应、较小的失真，较高的输出电平。

2、射频卡（非接）工作原理

射频读写器向IC卡发送一组固定频率的电磁波，卡片内有一个LC串联谐振电路，其频率与读写器的发射的频率相同，在这种电磁波的激励下，LC谐振电路产生共振，从而使电容内有了电荷，电容的另一端连接有一个单向导通的电子泵，将电容内的电荷送到另一个电容内存储，当所积累的电荷达到2V时，此电容可当作电源为其它电路提供工作电压，将卡内数据发射出去或接受读写器的数据。



3、IC卡工作原理

IC卡接口电路作为IC卡与IFD（设备接口）内的CPU 进行通信的唯一通道，为保证通信和数据交换的安全和可靠，其产生的电信号必须满足下面的特定要求。

1) 完成IC卡插入和退出识别操作

IC卡接口电路对IC卡插入与退出的识别，即卡的激活和释放。

①　激活过程

　　为启动对卡的操作，接口电路应按图1所示顺序激活电路

　　◇RST处于L状态；

　　◇根据所选择卡的类型，对VCC加电A类或B类，

　　◇VPP上升为空闲状态；

　　◇接口电路的I/O应置于接收状态；

　　◇向IC卡的CLK提供时钟信号(A类卡1～5MHz，B类卡1～4MHz)。

　　在t’a时间对IC卡的CLK加时钟信号。I/O线路应在时钟信号加于CLK的200个时钟周期(ta)内被置于高阻状态Z(ta 时间在t’a之后)。时钟加于CLK后，保持RST为状态L至少400周期(tb)使卡复位(tb在t’a之后)。在时间t’b，RST被置于状态H。I/O上的应答应在RST上信号上升沿之后的400~40 000个时钟周期(tc)内开始(tc在t’b之后)。

　　在RST处于状态H的情况下，如果应答信号在40 000个时钟周期内仍未开始，RST上的信号将返回到状态L，且IC卡接口电路按照图2所示对IC卡产生释放。

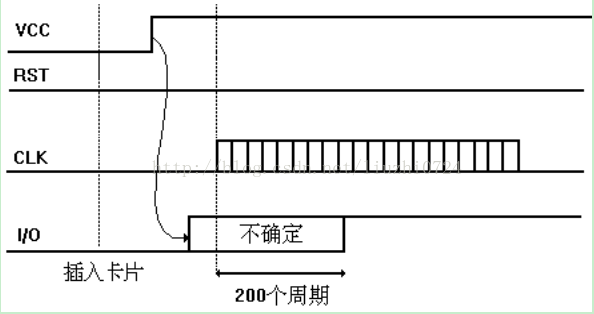

图1 触点激活时序

②　释放过程

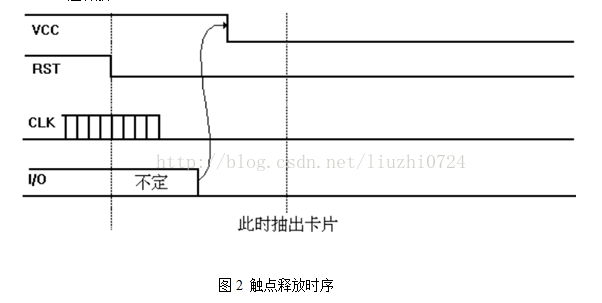

　　当信息交换结束或失败时(例如，无卡响应或卡被移出)，接口电路应按图2所示时序释放电路：

　　◇RST应置为状态L；

　　◇CLK应置为状态L(除非时钟已在状态L上停止)；

　　◇VPP应释放(如果它已被激活)；

　　◇I/O应置为状态A(在td时间内没有具体定义)；

◇VCC应释放。

2)  通过触点向卡提供稳定的电源

　　IC卡接口电路应能在规定的电压范围内，向IC卡提供相应稳定的电流。

3) 通过触点向卡提供稳定的时钟

　　IC卡接口电路向卡提供时钟信号。时钟信号的实际频率范围在复位应答期间，应在以下范围内：A类卡，时钟应在1～5MHz；B类卡，时钟应在1～4MHz。

　　复位后，由收到的ATR(复位应答)信号中的F(时钟频率变换因子)和D(比特率调整因子)来确定。

　　时钟信号的工作周期应为稳定操作期间周期的40%～60%。当频率从一个值转换到另一个值时，应注意保证没有比短周期的40%更短的脉冲
