磁条卡基础

接触一个知识就得记录下来，经验之谈很重要，隔一段时间就只记得自己干过这事，却不记得具体是啥事了。

谈谈物理原理

1、磁有正反两级，接触强磁可以改变附着材料的极性。这就是写磁道。

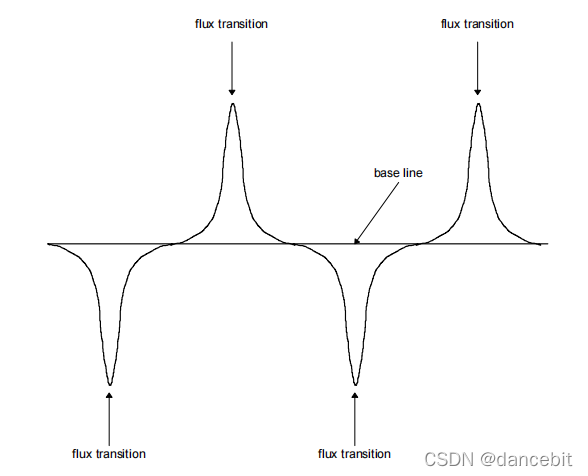

2、磁头通电，信号在经过放大，磁卡刷过时会得到如下的模拟信号。

如下是磁道3的数据

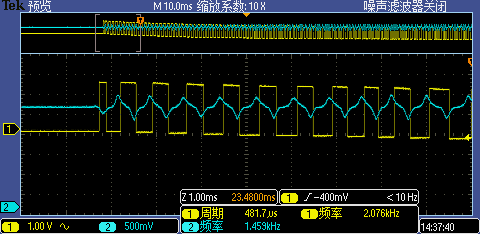

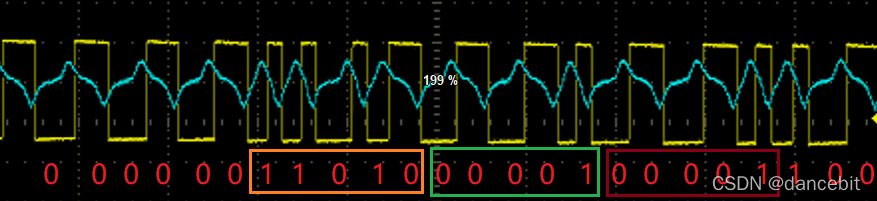

 蓝色-磁头输入信号放大后的波形

黄色-峰值检测电路后二值化的波形

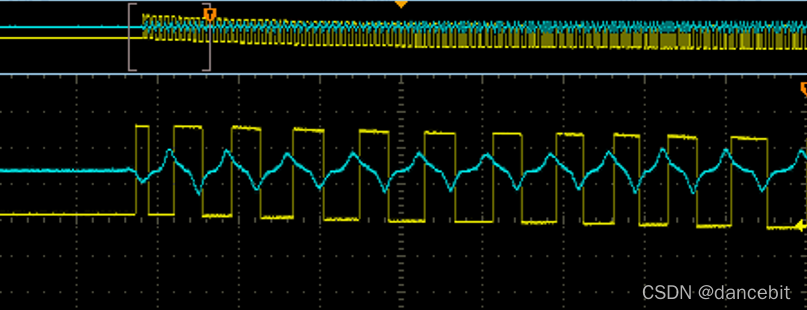

 开始刷卡时的波形（包含干扰信号和前导0）

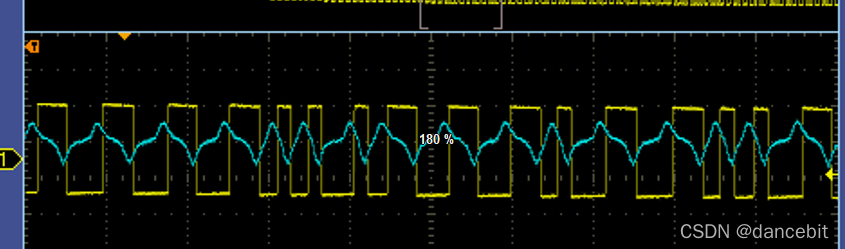

 开始有数据了

磁道bit编码规则

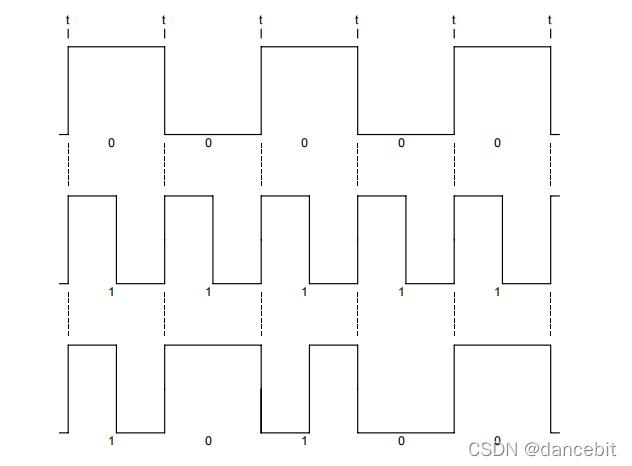

 一句话概括：一个bit周期内有电平翻转，记作1，无电平翻转记作0.

那如何知道bit周期呢？所以就需要前导0，没注意到规范里要多少个前导0，建议10个以上。

每个bit-0占用一个bit周期，当找到足够多基本相同周期的脉宽，就标记为前导0，其周期就为bit周期。

 磁道数据编码规则

• 磁道1的记录密度为210 bpi(8.27bits/mm),79个7位的二进制码（6位ALPHA编码＋1位奇校验位）
• 磁道2的记录密度为75bpi(2.95bits/mm),40个5位的二进制码（4位BCD编码＋1位奇校验位）
• 磁道3的记录密度为210bpi(8.27bits/mm),107个5位二进制码（4位BCD编码＋1位奇校验位）

 有了上面的规范及理论支持，就来解一解数据

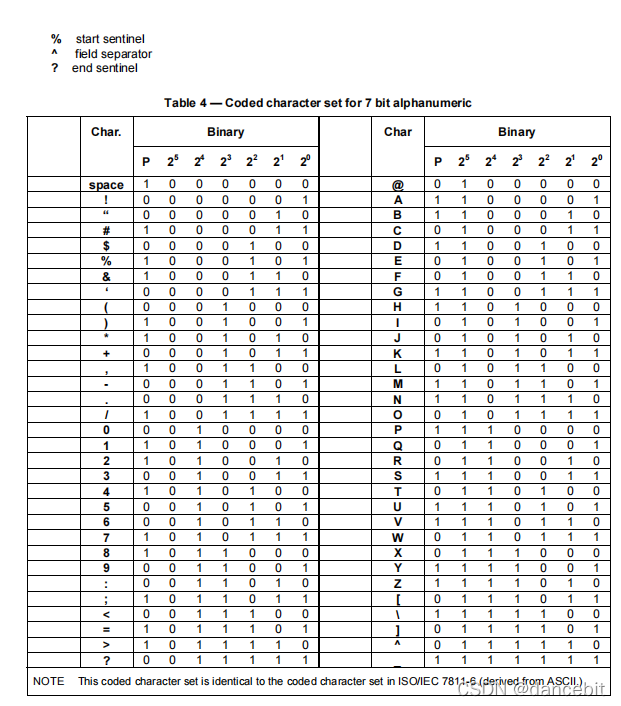

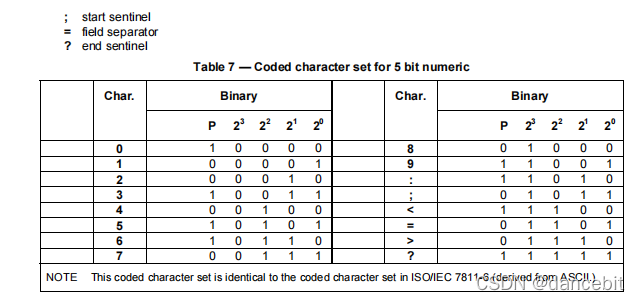

  磁道3的起始字符为 ' ; ' ，bit存储由低位在前，拉开为 11010，从上就找到了起始信号。之后依次解析两个数据 00001=> 0 ，  00001=> 0

一直找到结束字符 '?'为止，字符'?'后一个为LRC校验，用于校验整个磁道数据的正确性。

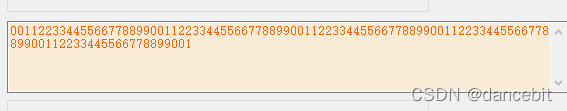

 实际的三轨道数据如下，这么多数据当然要交给代码。

 编码解析bit

人眼可见，能直观看出脉宽长短，可见bit(0),bit(1).但是机器实现起来就有点不简单了。

如何分析出脉宽是0还是1。对机器而言得有规则。

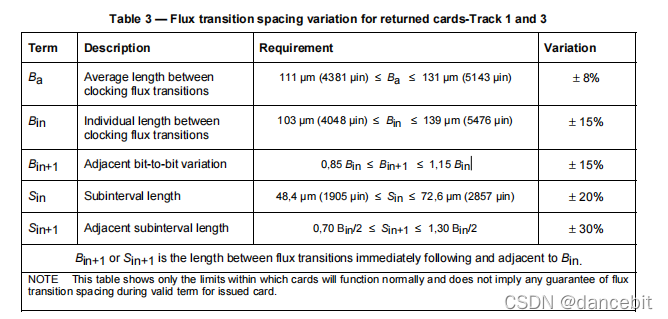

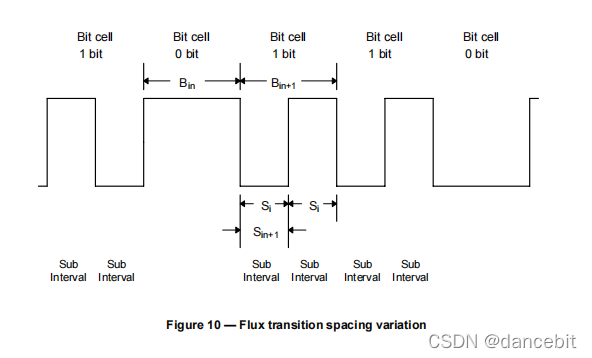

在ISO/IEC 7811-2: 2001(E)中有做规定，有条件可以自行查看



规则中限定 0,85 Bin ≤ Bin+1 ≤ 1,15 Bin，0,70 Bin/2 ≤ Sin+1 ≤ 1,30 Bin/2，

上表允许脉宽实际和理论有15%的偏差。但实际受刷卡速度以及其他外界的干扰，并非如此理想。

刷卡速度不是稳定的，bit周期会变。所以我实际使用的规则如下：

解算磁道bit时会最多使用新的4个脉宽时间作为对比，四个脉宽时间记作d_0,d_1,d_2,d_3，2个bit周期记作Preiod

定义：

sum0_1 = d_0 +d_1

sum0_2 = sum0_1 + d_2

sum0_3 = sum0_2 +d_3

sum1_2 = d_1 +d_2

规则1、(d_0  > sum1_2 * 3 / 4)  时， d_0 记作 bit(0)

规则2、(d_2 > sum0_1 * 3 / 4)  时，d_0,d_1记作 bit(1) d_2 记作bit(0) ，更新Preiod = sum0_2

规则3、(d_0 >  d_2  * 2 * 3 / 4 &&  d_1 >  d_2  * 2 * 3 / 4 && d_2 <  d_3 * 5 / 4 && d_2  > track-> d_3 * 3 / 4)   时，d_0记作bit(0),d_1记作bit(0),d_2、d_3记作bit(1)   Preiod = sum0_3 * 2 / 3;

 前三个规则都是采用前后脉宽的比列关系做一次筛选。后面用bit周期做筛选标准。

规则4、 Preiod <= sum0_1 时，d_0记作bit(0),d_1记作bit(0)  ，更新Preiod = sum0_1

 还有很多规则就不一一陈述，越到后面，所渗透下来的数据就越离谱。
