LCD屏幕参数通过数据手册得到--Linux驱动lcd

这里是以正点原子的7寸1024*600的屏幕为例

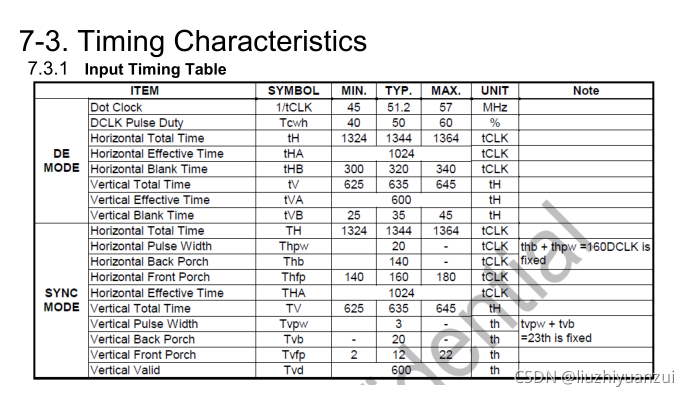

在这个图中，一般都是按照sync mode的参数进行设置的，sync mode似乎又是和HV MODE相对应的，sync mode和HV MODE有HS和VS的值。我们可以得到：
行：
Horizontal pulse width HSPWthphsync_lenhs pulse width20 （信号宽度）
Horizontal Back PorchHBP thbleft_margin== 140
Horizontal Front PorchHFP tfhright_marginHS Front Porch160（中间值）

列：
Vertical pulse widthVSPWtvpvsync_lenVS Pulse width3
Vertical Back PorchVBP tvbupper_margin== 20
Vertical Front PorchVFP tvf lower_margin 12

这个图可以得到HOZVALthdxres1024
LINE tvdyres600
这个屏幕有Input Timing Table表格，所以直接按照这个表的值设置即可，而不需要按HV Mode的范围值去设置，但是野火的7寸800*480的屏就没有Input Timing Table表格，所以要根据HV Mode的范围值去设置

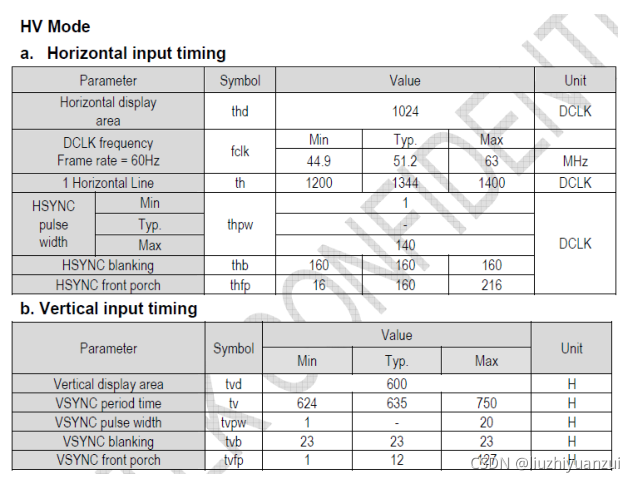

如果只有这个图的话：
对于Horizontal input timing，那么HSYNC Front Porch160；然后我HSYNC pulse width取20，那么我的Horizontal Back PorchHBP thbleft_margin140；因为这里有个计算公式，
就是HSYNC pulse width+【Horizontal Back PorchHBPthbleft_margin140】 == HSYNC blanking160
对于Vertical input timing中的值也是一模一样的

HSYNC blanking这个值不是拿来作为一个参数写入LCD的参数设置的，只是一个用来相加的选项

像素时钟= (VSPW+VBP+LINE+VFP) * (HSPW + HBP + HOZVAL + HFP)6010的负6次方==多少Mhz
然后pixclock=(1/51200000)*10^12=19531

LCD显示屏DE MODE ,HV MODE 的区别

LCD在显示数据之前，在行数据上有HFP、HBP、HSYNc，在列数据上有VFP、VBP、VSYNC，不是所有的数据都是可以显示的，因此LCD的驱动和 LCD之间需要采用某种方式来同步，比如让LCD知道现在我在发送的是HFP时序，你不要显示出来;或者通知LCD，现在开始后面的数据是可视数据，你可以开始显示了。
因此有两种方式:
DE模式
当DE变为高电平时，表示有效数据开始了;变为低电平，表示有效数据结束。在DE模式下，LCD是不需要HS信号线的，也就是说LCD选择了DE模式，即使没有接HS信号线，LCD也能正常工作。
HV模式:
LCD需要HS和 VS，即水平同步和垂直同步信号来确定时序，在液晶显示器中，行同步信号（HS）的作用是选择出液晶面板上有效行信号区间，场同步信号(VS）的作用是选择出液晶面板上有效场信号区间，行场同步信号的共同作用，可将选择出液晶面板上的有效视频信号间。

总结：
两种不同的同步方式中，HV模式是早期的驱动模式了，现在的液晶屏面板驱动Ic基本都是支持HV和DE两种模式的。DE模式的好处就是使用比较简单好用，调试也方便。

这里是以野火的7寸800*480的屏幕为例

主要是参数的设置
野火的文档只给了已经调好参数的图

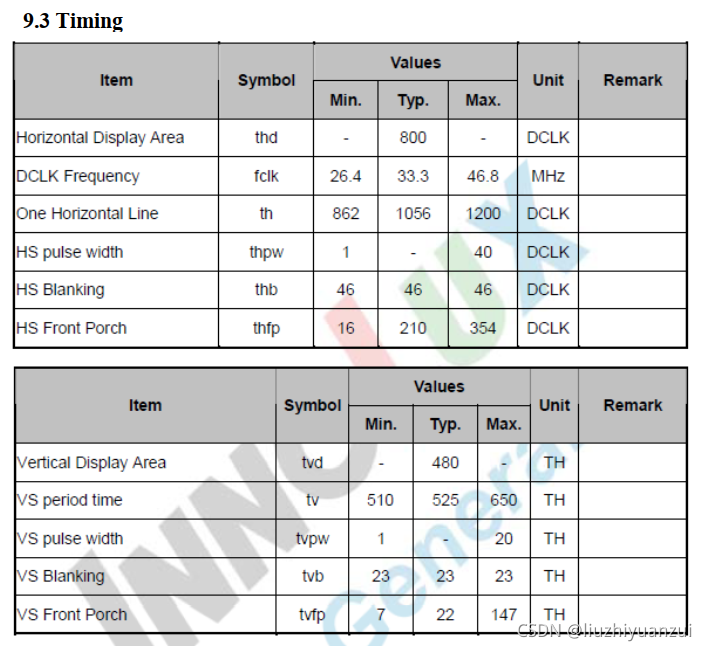

下面这个图是野火对应的7寸屏幕的800480的数据手册当中的参数图：

根据NXP厂商的evk开发板，NXP做好了对应的uboot；我们根据这个uboot来进行移植
1、通过查看野火开发板和正点原子的开发板，可以知道和屏幕的连接引脚是一模一样的，背光引脚也是一样的，所以这些东西就不用更改；
2、就只需要更改野火和正点原子使用的屏幕的参数

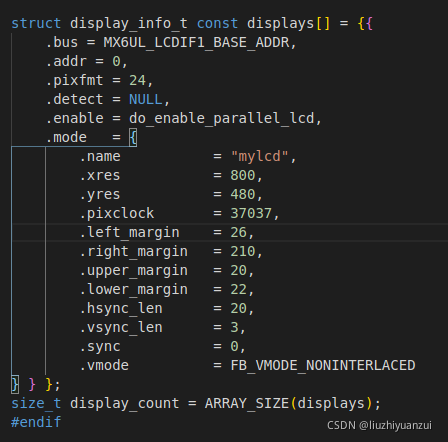

这里是野火屏幕对应的参数，现在看看这些参数是怎样和Timing对应起来的：
name可以设置成自己的东西，不过要在mx6ull_alientek_emmc.h的panel值的两个地方改成和mx6ull_alientek_emmc.c一模一样的
xres表示行像素，yres表示竖像素，pixclock=1/时钟频率10的12次方，而时钟频率的计算又在上文有说明。

回到Timing表格的参数，可以得出几个公式：
1、hsync_len(对应表格中的HS pluse width，在1-40之间任意取值，这里我取值为20)+left_margin(这里的值是由这个等式推出来的)=hs blanking(在表格中有说明是160)
---------->20+140=160

2、vsync_len(对应表格中的VS pluse width，在1-00之间任意取值，这里我取值为3)+upper_margin(这里的值是由这个等式推出来的)=vs blanking(在表格中有说明是23)
---------->3+20=23

到这里我们已经得到了6个值了，分别是：xres yres hsync_len vsync_len left_margin upper_margin
还有两个值可以从表格中得出：
HS Front Porchright_margin210
VS Front Porchlower_margin22

问题

现在是屏幕和NXP提供的对于evk开发板的引脚是连接一致的，如果是自己设计开发板应该怎么去修改屏幕对应的引脚呢
