STM32 MP3播放原理与应用开发—MY1690X-16S语音芯片全解析（上） | 零基础入门STM32第六十八步

主题	内容	教学目的/扩展视频
MP3播放芯片	电路原理，跳线设置，手册分析，驱动程序与调用。	了解指令表。

师从洋桃电子，杜洋老师

---

---

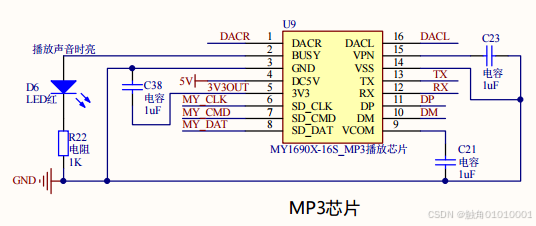

（图1：开发板与MP3芯片部分连接示意图）

---

一、芯片概述

MY1690X-16S是深圳市迈优科技推出的高性能语音模块，支持MP3/WAV格式音频解码，具备24位DAC输出和灵活的UART串口控制。广泛应用于智能家居、工业设备语音提示、广告播报等领域。

典型应用场景

• 工业控制：设备状态语音提示（如“温度过高”）
• 智能交通：停车场缴费提示、ETC语音播报
• 消费电子：玩具、语音导览设备
• 安防系统：入侵检测语音报警

---

二、核心特性与技术参数

1. 核心功能

功能	描述
音频格式支持	MP3（8-48kHz采样率）、WAV
存储扩展	最大支持32GB TF卡/U盘
音频输出	双声道DAC输出，信噪比85dB
控制接口	3.3V TTL UART串口（波特率9600）
供电范围	3.4V-5.5V（推荐5V稳定供电）

2. 关键参数

参数	规格
静态电流	13mA（无播放状态）
工作温度	-40℃~80℃
输出功率	可直接驱动耳机或外接功放
文件系统	FAT16/FAT32

---

三、硬件设计与电路原理

1. 管脚定义速查表

管脚	名称	功能说明	注意事项
1	DACR	右声道输出	需接耦合电容（4.7-100μF）
4	DC5V	电源输入（3.4-5.5V）	建议并联100nF去耦电容
12	RX	串口接收	需接1KΩ上拉电阻
16	DACL	左声道输出	外接功放时单点接地

2. 典型应用电路

---

四、串口通信协议详解

1. 指令格式

所有指令遵循以下结构：

0x7E + 长度 + 操作码 + 参数 + 校验码 + 0xEF

• 校验码 = 长度 XOR 操作码 XOR 参数
• 示例：设置音量为25级
  7E 04 31 19 2C EF

2. 常用控制指令

功能	操作码	参数格式	示例指令（HEX）
播放	0x11	无	7E 03 11 12 EF
暂停	0x12	无	7E 03 12 11 EF
音量设置	0x31	0x00-0x1E	7E 04 31 19 2C EF
指定曲目	0x41	高8位+低8位	7E 05 41 00 01 45 EF

3. 文件命名规范

• 根目录文件：0001语音提示.mp3（4位数字前缀）
• 文件夹命名：01/（2位数字前缀）
• 文件夹内文件：001欢迎光临.mp3（3位数字前缀）

---

五、扩展应用设计

1. 多设备级联方案

实现功能：分区语音播报（如商场导览系统）

2. 智能家居联动

• 触发条件：通过GPIO检测人体传感器
• 动作：播放指定语音文件（如002有人经过.mp3）

---

六、常见问题与解决方案

现象	可能原因	解决方案
无法识别TF卡	文件格式错误	格式化为FAT32
播放杂音大	电源干扰	增加LC滤波电路
指令无响应	波特率不匹配	检查是否为9600bps
文件播放顺序错乱	命名不符合规范	严格按4位数字前缀命名

---

七、开发建议

1. 上电初始化：模块启动需1.5秒，延时后再发送指令
2. 抗干扰设计：音频输出走线远离数字信号线
3. 功耗优化：播放完成后通过0x1E指令关闭输出

通过合理利用MY1690X-16S的丰富指令集，开发者可快速构建高性能语音系统。建议结合示波器观察BUSY信号时序，优化播放控制逻辑。

---

八、相关资源

[1] 洋桃电子B站课程-STM32入门100步
[2] STM32官方文档手册
[3] STM32F103固件函数库用户手册（中文）
[4] MP3播放测试程序（含音乐文件）
[5] MY1690（MP3音乐播放芯片）数据手册

---

💬 技术讨论（请在评论区留言~）

---

📌 下期预告：下一期将探讨MP3播放驱动程序分析，欢迎持续关注！

点击查阅🔍往期【STM32专栏】文章

版权声明：本文采用[CC BY-NC-SA 4.0]协议，转载请注明来源
实测开发版：洋桃1号开发版（基于STM32F103C8T6）
更新日志：

• v1.0 初始版本（2025-03-15）
