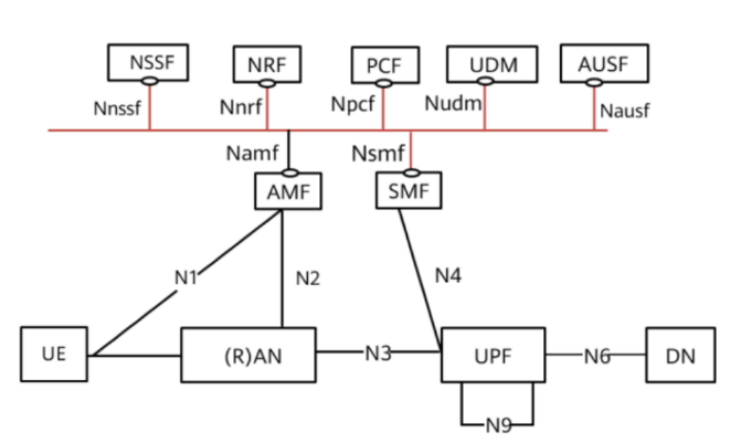

5GC architecture N1、N2、N3、N4、N6等接口

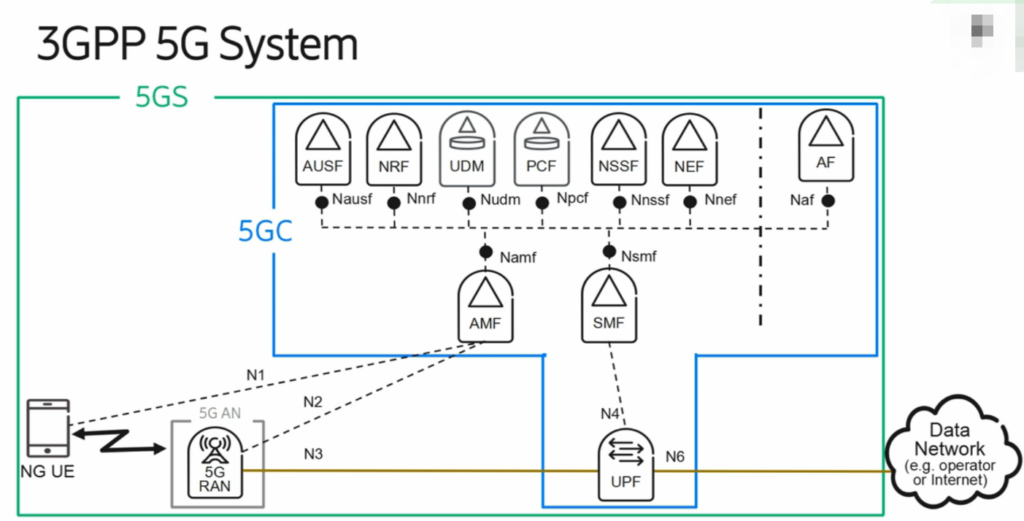

5GC architecture N1、N2、N3、N4、N6、N9、N26接口



N1接口

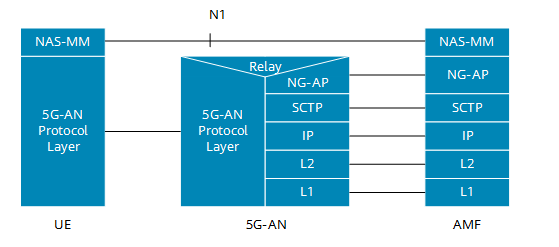

N1接口为UE和AMF间的信令面接口。N1是逻辑概念的接口，不存在物理口。

N1接口基于N2接口信令实现。

N2接口

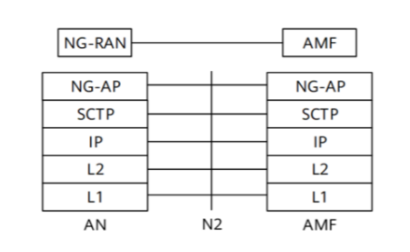

N2接口为(R)AN和AMF间的信令面接口。类似于4G中的s1-mme接口。

N3接口

N3接口是5G (R)AN（Radio Access Network ）与UPF（User Plane Function）间的接口，主要用于传递5G (R)AN与UPF间的上下行用户面数据。

N4接口

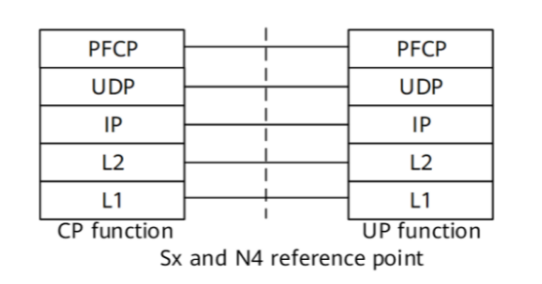

N4接口为SMF和UPF间的接口，用于传输SMF和UPF间的控制面信息。



、

N6接口

N6接口是 UPF（User Plane Function）与DN（Data Network）的接口，用于传递UPF与DN之间的上下行用户数据流，基于IP和路由协议与DN网络通信。

N9接口

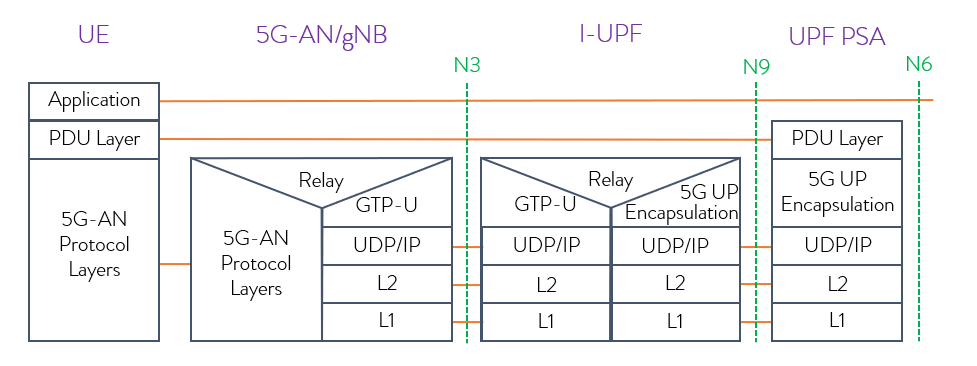

N9接口为UPF（User Plane Function）和UPF之间的用户面接口，用于传递UPF间的上行、下行用户数据流。

用于单会话，多锚点。漫游的时候也通过N9连接。

N26接口

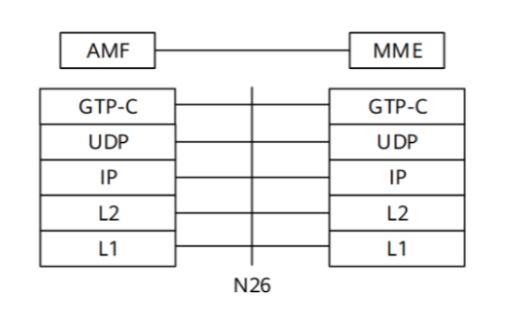

N26接口为MME和AMF间的信令面接口。
