COMSOL锂电池专题（第二十六期），文末附三十余种案例

      锂电池仿真技术通过建立数学物理模型，分析电池工作过程中电化学反应、结构应力、流体传热等多物理场的相互作用机理，探究其演化规律，能够为电芯设计、电池产热研究以及电池安全性分析等领域提供强有力指导。COMSOL Multiphysics具有强大的多物理场耦合仿真功能和高效的计算性能，满足了锂电池建模仿真需求，能够获得我们无法通过实验获得的数据，对指导锂电池设计和生产，降低工作量、提升工作效率具有重要意义。

      本团队基于多年电池仿真项目经验，自《锂电池仿真技术专题I》和《锂电池仿真技术专题II》课程开设以来，有来自全国200多家新能源电池相关企业、高校科研院所参加，受到广泛好评。依托博士团队多年理论基础+工程项目经验，课程内容从电池仿真入门→基础→进阶→高阶，四个部分逻辑紧密、层层递进，可以帮助新能源电池行业研发/高校科研/拟进入电池行业就业人员系统地、深入地学习电池仿真技术，胜任锂电新能源行业研发工作，推动提升研发效率和电池研发技术的数字化迭代升级。

2

主讲教师

 李老师，工学博士，高级工程师，10年+电化学/电池仿真工程经验，长期从事先进电池体系及其多物理场建模仿真工作，具有系统深入的电化学理论和新能源电池工程仿真工程经验。主持多项国家自然科学基金及省部级科研项目，长期为企业电芯研发项目提供数字化仿真支持，主导多项企业新能源电池（锂电池/钠电池/氢燃料电池等）工程仿真项目落地，先后为国内外知名电池企业和高校科研院所提供系统的新能源电池仿真培训。

3

课程目标

       1、0基础学习，从入门到精通：入门篇通过电池仿真案例讲COMSOL软件操作和流程；基础篇通过具体模型讲解锂电池建模理论和仿真技术；进阶篇结合实际工况带学员操作演示需求分析、实验建模方案、仿真结果分析以及模型修正完善的流程化仿真方法，提供成熟的工程问题案例模型；高阶篇讲解复杂工程问题的建模仿真和锂电池仿真前沿技术。

      2、直播学习+长期辅导答疑：课程采用在线直播形式，培训结束后提供无限次回放视频+课程原创案例+课件+培训证书，永久辅导答疑，学员后续学习过程中可长期与专题老师、同学交流。

      3、驱动学术科研，胜任电池研发：帮助学员系统掌握锂电池仿真技术，使学员能够熟练地将仿真分析手段应用到科研实践，胜任锂电新能源行业研发工作，推动提升研发效率和电池研发技术的数字化迭代升级。

4

课程大纲与模型案例

“COMSOL锂电池仿真技术与应用”课程大纲

（一）入门篇：COMSOL软件操作与建模流程
COMSOL仿真流程与技巧	1、多物理场仿真背景与技术前沿； 2、COMSOL操作界面介绍及操作技巧； 3、几何建模方法：二维和三维建模流程和快速建模方法； 4、网格剖分：网格剖分原理和方法，不同区域网格设置技巧； 5、求解器：稳态和瞬态求解器详解：参数、变量、函数、探针、扫描使用方法； 6、后处理技巧：数据集处理以及求解域数据、不同类型输出图像处理方法；数据处理二次计算，任意表达式的计算和结果显示； 7、案例实战：电池放电与传热模型。
自定义偏微分方程（PDE）与常微分方程（ODE）	1、PDE的作用和不同数理方程的问题分析； 2、预置PDE偏微分方程的使用方法； 3、弱形式方程推导流程和在软件中使用方法； 4、ODE方程的作用和使用方法； 5、相场模型与PDE方程推导；自定义PDE方程的实现与几何建模。 6、案例实战：枝晶生长模型。
动网格（ALE）与变形几何（DG）	1、动网格和变形几何的作用介绍； 2、动网格与变形几何演示讲解，针对使用动网格后各种不收敛时的调试技巧详解，网格重构，平滑模型、几何阶数、重构策略、计算稳定技巧等； 3、案例实战：采用变形几何对枝晶生长模型仿真案例。
JAVA语言 应用初步	1、COMSOL中JAVA编程说明； 2、案例实战：异构电极JAVA开发案例。
（二）基础篇：电化学/电池建模理论与仿真技术
电化学/锂电池仿真技术	1、电化学仿真技术简介； 2、电化学仿真技术在锂离子电池领域的应用； 3、锂电池电化学仿真的主要原理及基础理论概述； 4、电芯多尺度仿真主要方案的基本理论和适应范围，包括Newman模型（P2D模型）、非均质模型、单颗粒电池模型、集总电池模型、电池等效电路等。
电池及相关 模块详解	1、基于COMSOL锂电池基本建模理论框架； 2、COMSOL中各种电池模块的适应范围和功能讲解； 3、纽曼模型的理论框架、基本假设、优缺点及适用范围，Butler-Volmer 方程，均质化多孔电极假设及反应分析方法，纽曼模型建模方法和要点，双电层效应，固态电解质锂离子电池模型； 4、单颗粒模型的理论框架、基本假设、优缺点及适用范围、建模方法和要点； 5、集总电池的理论框架、基本假设、优缺点及适用范围，基于集总模型的电池平衡电位、电压损失、容量损失等，集总模型的建模方法和要点，基于集总电池的电池组模型； 6、COMSOL电路模块介绍，锂离子电池等效电路模型的理论框架、基本假设、优缺点及适用范围、建模方法和要点； 7、锂离子电池热管理基础，COMSOL流体与传热模块的基本介绍，流体传热仿真的基本理论框架、关键接口及设置的意义，湍流模型简介，传热模型设置，电池层及锂离子电池导热系数设置等； 8、COMSOL中物质扩散模块适应范围和功能讲解，主要参数设置方法。
案例实战	1、基于P2D锂离子电池等温模型； 2、基于P2D锂离子电池充放电倍率； 3、P2D模型中SEI膜设置； 4、基于P2D固态电解质锂离子电池案例； 5、锂离子电池单颗粒模型案例； 6、集总参数模型案例； 7、等效电路锂离子电池建模案例； 8、圆柱锂电池散热集总法建模案例； 9、流动传热锂离子电池热管理建模案例； 10、锂离子电池的异构模型； 11、纽曼模型与电路耦合； 12、基于纽曼模型的亚极片仿真； 13、析锂问题分析及仿真。
（三）进阶篇：电池仿真工程案例与实验建模
电池标准化 建模	1、电池标准化建模的概念； 2、电池必要的建模参数的工程意义，以及相关标定实验、获取方法，包括材料克容量理论计算、材料SOC、电池热力学SOC、测试SOC概念、SOC与固相锂浓度关系、极片涂层均质多孔介质参数等； 3、案例实战：从电池设计参数如何进行COMSOL仿真参数翻译。
锂电池电化学实验与仿真	1、锂电池电化学实验的意义，常见电化学实验原理介绍； 2、常见电化学实验中复杂充放电工步介绍：恒流、恒压、恒功率，浓差极化，电化学极化，欧姆极化，相关电化学现象理论； 3、不同电化学实验数据分析方法和注意事项； 4、COMSOL电分析模块介绍，包括主要电分析模拟方法，电分析模块的主要计算原理，主要参数和边界条件设置等； 5、案例实战：线性扫描伏安法(LSV)； 6、案例实战：循环伏安法(CV)； 7、案例实战：电化学阻抗谱EIS技术； 8、案例实战：直流内阻DCIR技术； 9、案例实战：交流内阻ACIR技术； 10、创新实验案例实战：宏电极与微电极仿真、旋转圆盘电极仿真、铜丝三电极技术等。
真实复杂充放电工况仿真	1、实际锂电池使用过程中复杂充电策略制定的背景及意义； 2、实际过程中锂离子电池的老化机理、分类、数值模型和解决方案； 3、案例实战：HPPC复杂充放电工况； 4、案例实战：试电流功率谱仿真； 5、案例实战：电池日历老化； 6、案例实战：电池循环老化； 7、案例实战：电池锂枝晶生长老化； 8、案例实战：电极SEI膜生长老化。
动力电池与储能电池仿真	1、动力电池与储能电池的主要异同、发展现状、使用工况、系统结构及主要仿真模型； 2、电池热管理技术，电化学热源理论、电池发热与流动传热耦合，风冷与液冷仿真技术； 3、案例实战：280A储能电池建模； 4、案例实战：大容量电池建模方法； 5、案例实战：自然对流下电池充放电自生热效应； 6、案例实战：自然对流下电池循环电化学热应力仿真。
其他类型 电池仿真	1、单电子转移反应与多电子转移反应； 2、锂/钠/钾电池的建模差异分析； 3、常见电池电化学反应原理对比； 4、案例实战：锂金属电池建模； 5、案例实战：锂空气电池建模； 6、案例实战：锂硫电池建模； 7、案例实战：钠钾电池建模。
（四）高级篇：电池复杂工程问题与仿真前沿技术
电池应力及 电池热-电-力 耦合仿真方法	1、锂离子电池中力学-电化学耦合仿真场景及应用背景； 2、连续介质力学基础理论； 3、锂电池中颗粒中扩散诱导应力理论，核壳、空心、捆绑、异形电极颗粒结构力学演化，P2D模型中两个维度的力学演化； 4、常见的力电强耦合场景介绍，力电耦合模拟方法分析，热-电-力耦合膨胀分析，极片的膨胀曲线和实验表征，电池膨胀过程仿真方法； 5、电池内部应力对电化学场/电池机械性能影响，外部应力对电芯内部电化学性能的影响，外部载荷下 EIS 分析电池内部状态变化，电池应力集中、老化、屈服与断裂； 6、案例实战：电池循环膨胀与收缩； 7、案例实战：异形电极膨胀仿真：空心、管状、捆绑结构； 8、案例实战：电池内部产气软膨胀； 9、案例实战：异构锂离子电池模型中的力学仿真； 10、案例实战：典型力电强耦合仿真。
储能电池系统热管理技术	1、电池热管理系统技术路线； 2、案例实战：储能系统风冷方案设计； 3、案例实战：电池系统液冷方案设计； 4、案例实战：储能系统相变冷却方案设计。
极端工况电源管理方案	1、一般电池的热失控与低温失效； 2、案例实战：极寒工况下电芯保护设计与直充直放； 3、案例实战：低温环境下电池快速冷启动过程设计与评价； 4、案例实战：高温环境下电池快速降温启动过程设计与评价。
高级电池 设计/仿真方法	1、电池循环膨胀收缩仿真； 2、电池自定义额外维度； 3、电池产气仿真； 4、电池内部复杂副反应老化机理； 5、电池仿真自动化驱动技术。
电池离散元 仿真技术应用	1、非连续介质与离散元理论介绍（粉末，极片，浆料，电芯）； 2、离散元仿真技术在电池产线上的应用。
COMSOL高级开发技巧	1、复杂工况下的COMSOL  & Simulink联合仿真方法； 2、耦合算法的COMSOL  & Matlab联合仿真方法； 3、COMSOL  & JAVA联合仿真方法。
定制需求与答疑指导
1、本课程学习视频支持永久回放，永久微信学员群，长期答疑和技术指导； 2、如企业/学员有需求，可以补充其他物理场讲解和实际解决工程问题； 3、通过本课程学习，帮助学员系统掌握锂电池仿真技术，应用到科研实践，胜任电池行业研发工作。

案例摘选

---

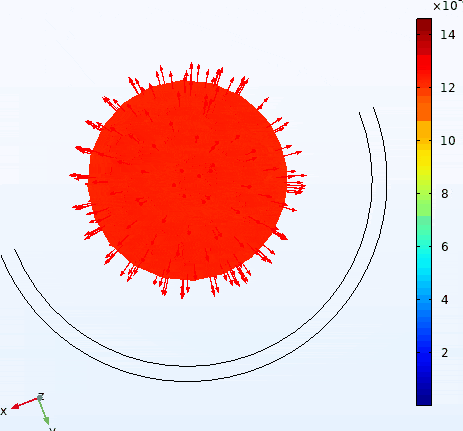

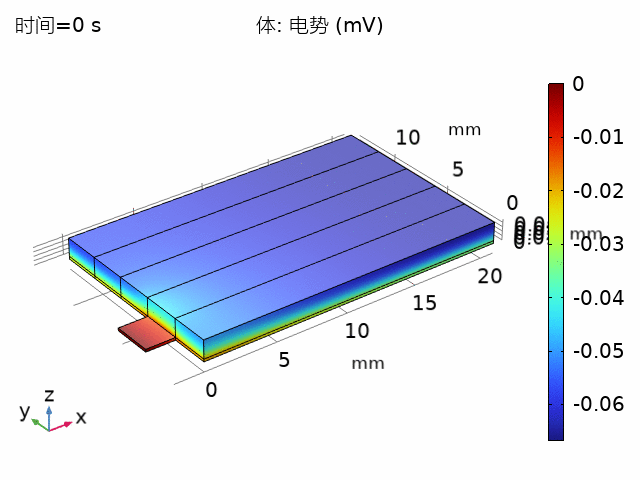

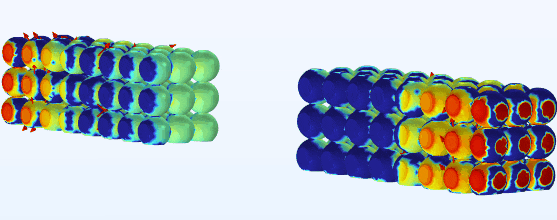

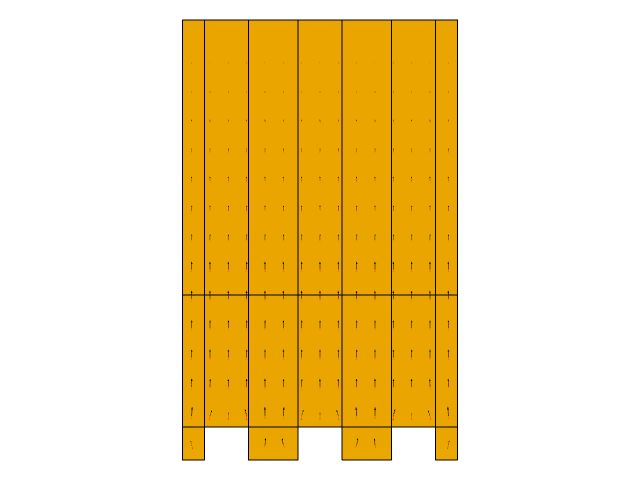

电池产热	载荷JR Swelling	恒间隙膨胀
电池风冷散热	JR温升	热失控

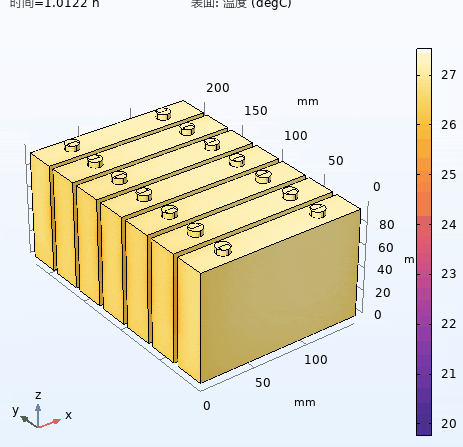

电池组相变散热	风冷散热温度分布	电池绝热升温
壳体腐蚀	锂沉积	电极颗粒膨胀

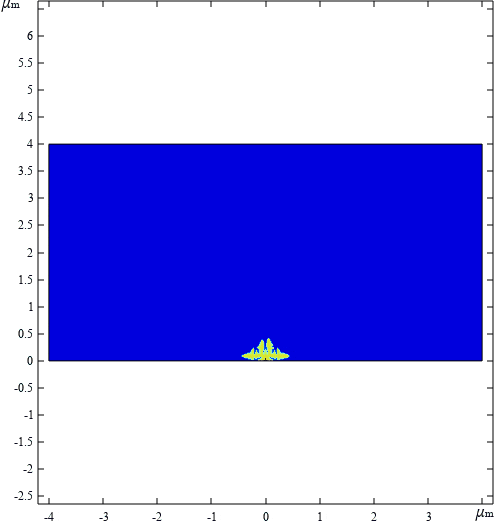

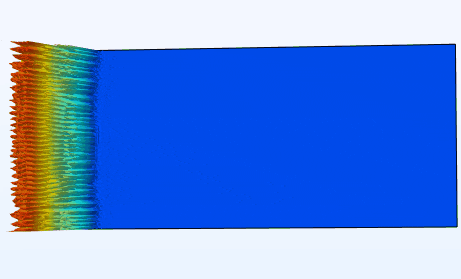

气泡	三维效应	枝晶生长

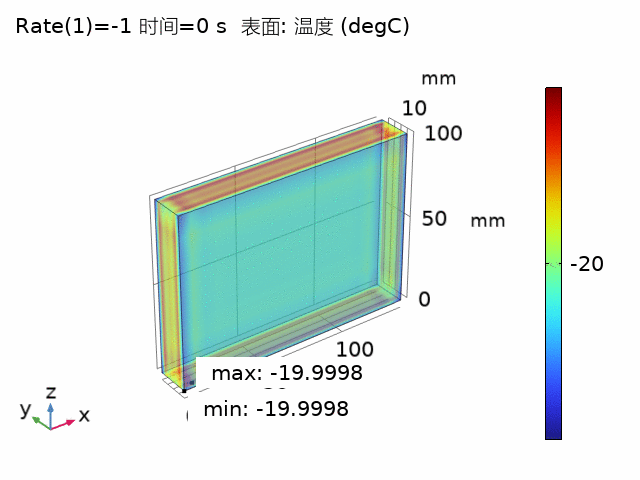

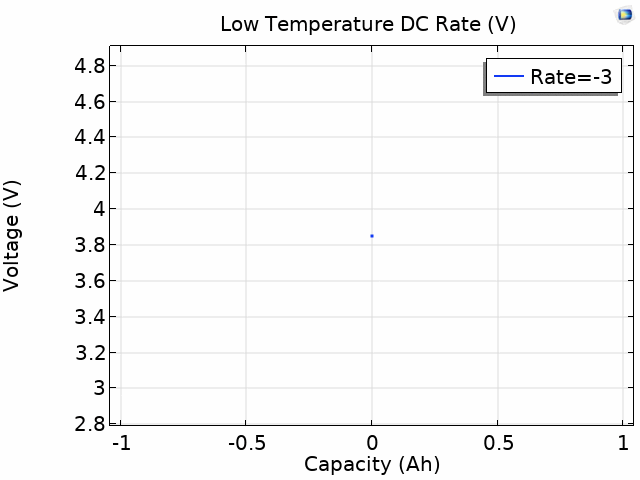

Charge Swelling	低温放电回弹	Overhang
锂电盐雾	异质颗粒应力	捆绑电极颗粒分析
Stress	储能散热分析	磷酸铁锂膨胀
集总热耦合	圆柱电池液冷	电极颗粒裂纹扩展

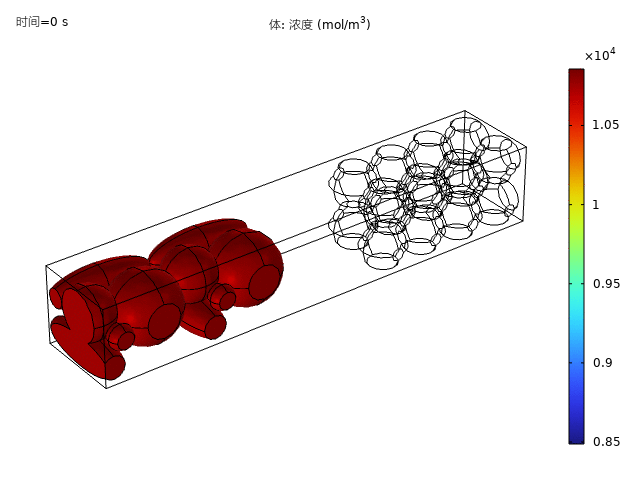

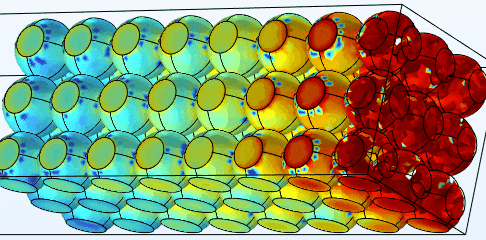

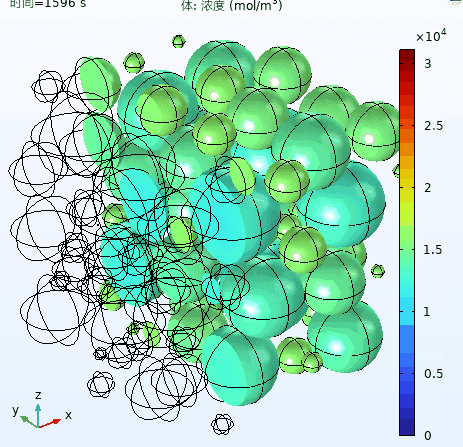

三维异构	空心电极颗粒受力	电极颗粒分析
电极断裂	柱状枝晶生长	vm应力
电池组强制散热	电极裂隙演化	电解液浸润压力
		更多工程案例...
电解质	恒间隙膨胀+泡棉

5

课程信息与报名方式

课程时间：	2024年6月8/9/15/16日 （4天线上直播课程）
报名费用：	5600元（开具单位所需正规报销发票和资料）
学员获得：	回放视频+案例模型+课后答疑+培训证书
报名优惠：	5月25日前报名缴费优惠； 两人及以上组团报名优惠。

联系方式

报名咨询：13784334157 高老师（微信同号）
