终端IP获取方式和管理页面进入方法总结

1 终端获取IP的方式

1.1 DHCP

使用场景：
接入的网络设备开启DHCP功能时
配置方法：
默认模式就为DHCP模式，只需要将RJ45线缆插入合适的设备端口即可

1.2 手动配置

使用场景：接入的网络设备没开启DHCP功能时
配置方法：见文章最后附录

1.3 宽带拨号

使用场景：
需要测试经过光猫转换后线缆的网络质量时

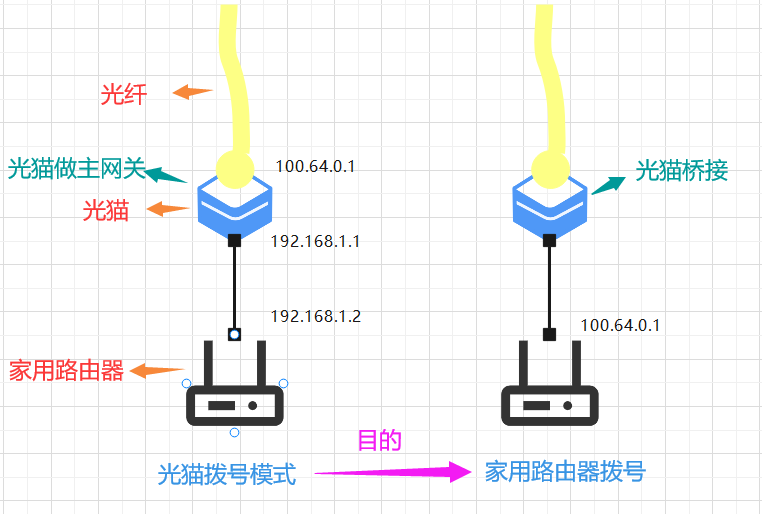

两种情况：
一、光猫拨号 二、光猫桥接

• 情况一、
  这种情况下，光猫一般都会配置DHCP，我们只需要将线缆接在光猫后面，就可以自动获取IP地址，进行测试，注意此时获取到的IP地址是内网IP地址，需要经过光猫NAT之后才能访问外网，此时光猫充当一个总网关的作用
• 情况二、
  这种情况下，需要我们笔记本手动拨号获取IP地址，注意此时获取的地址是公网IP地址（或者是CG-NAT地址），而光猫只是作为一个光电信号转换的设备

注：情况二——宽带拨号配置方法，见附录

2 终端进入管理页面的方式

2.1 CONSOLE口进入

使用对象
商用网络设备（家用网络设备都没有Console口）
使用线缆：
Console线
管理界面：
命令界面

进入方式：

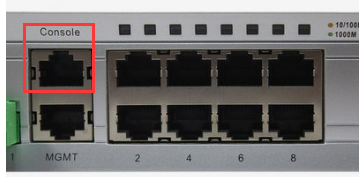

• 1 将console线的水晶头插入网络设备的console口中，另一端usb插入笔记本的USB接口

• 2 右键我的电脑，点击管理

• 3 左栏选择设备管理器，在右栏中找到并打开端口列表，查看CONSOLE线使用端口

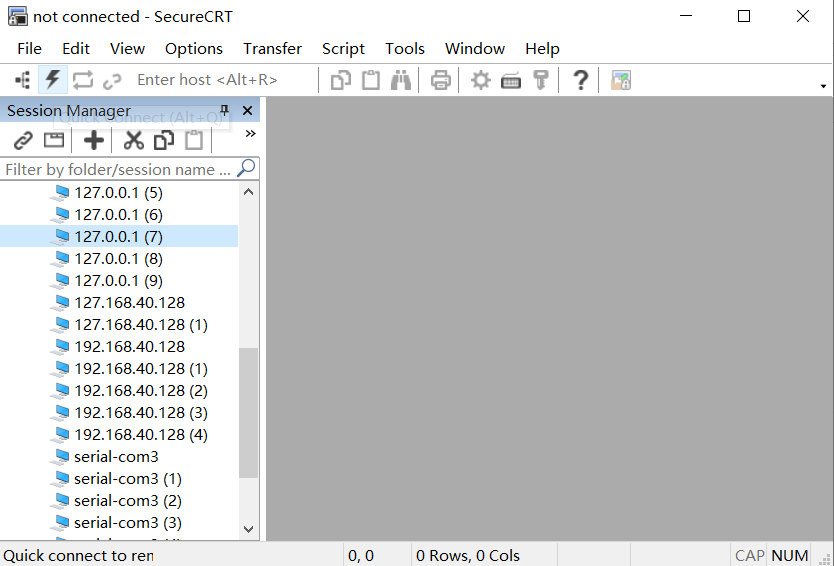

• 4 打开Secure CRT，点击闪电标识符

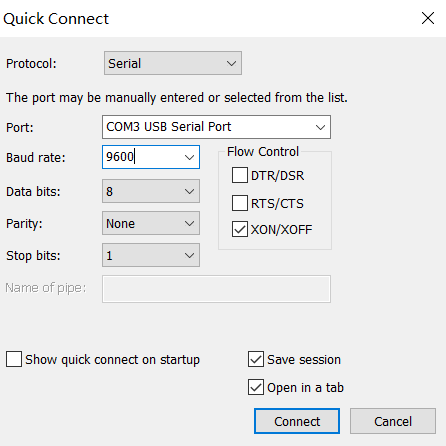

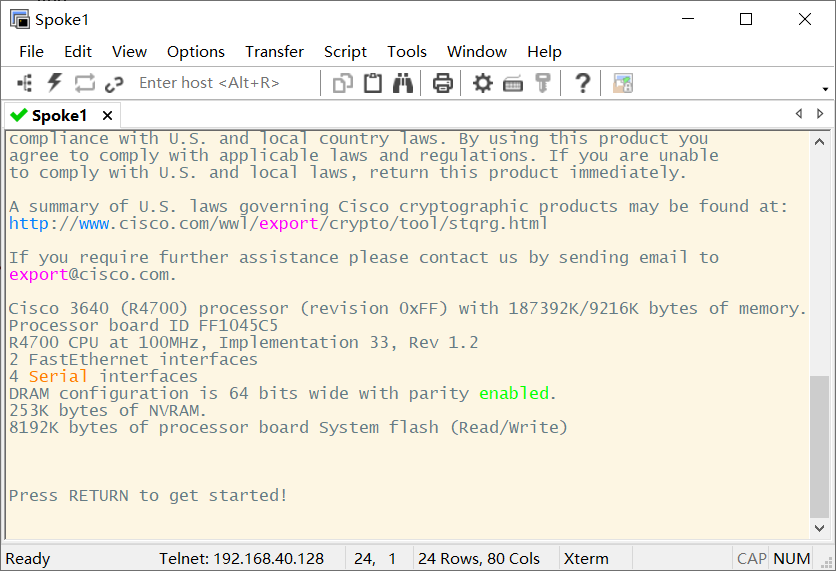

• 5 选择Series，选择上面查询到的端口号（COM3），以及修改Baud rate为9600，然后点击connect，
  就可以进入命令配置页面


2.2 MGMT口进入

使用对象
商用网络设备（家用网络设备都没有MGMT口）
使用线缆：
RJ45线缆（普通网线）
管理界面：
WEB界面

进入方式：

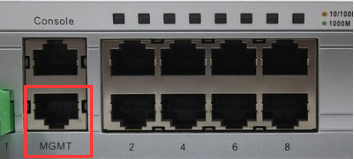

• 1 将网线一头插入网络设备的MGMT口，另一头插入笔记本的网口

• 2 询问WEB管理页面的IP地址
  我们需要先得知WEB管理页面的IP地址，才能进行下一步配置
• 3 笔记本手动配置网卡的IP地址和管理页面IP同网段（如果设备DHCP开启，则跳过此步骤）
  手动配置IP地址的方法在文章末尾

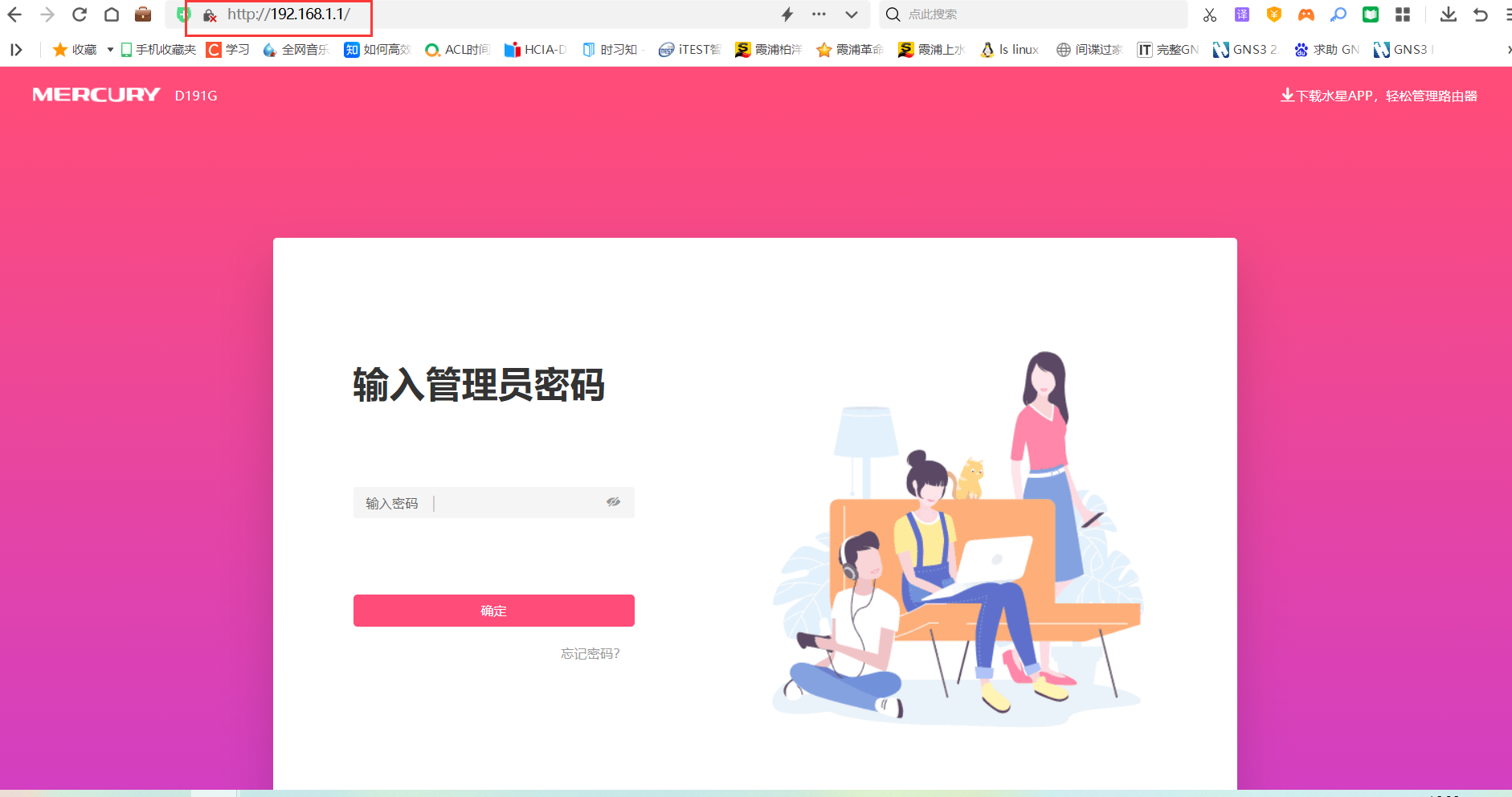

• 3 笔记本内打开任意浏览器，输入管理页面IP，即可进入WEB页面


2.3 LAN口进入

使用对象
家用网络设备
使用线缆：
RJ45线缆（普通网线）
管理界面：
WEB界面
进入方式：

• 1 随便将网线插入家用路由器的一个LAN口内
• 2 剩下步骤同MGMT口

---

3 附录

3.1 Windows 10 修改网卡IP地址方式

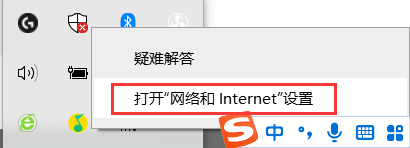

• 1 找到网络图标

• 2 右键打开

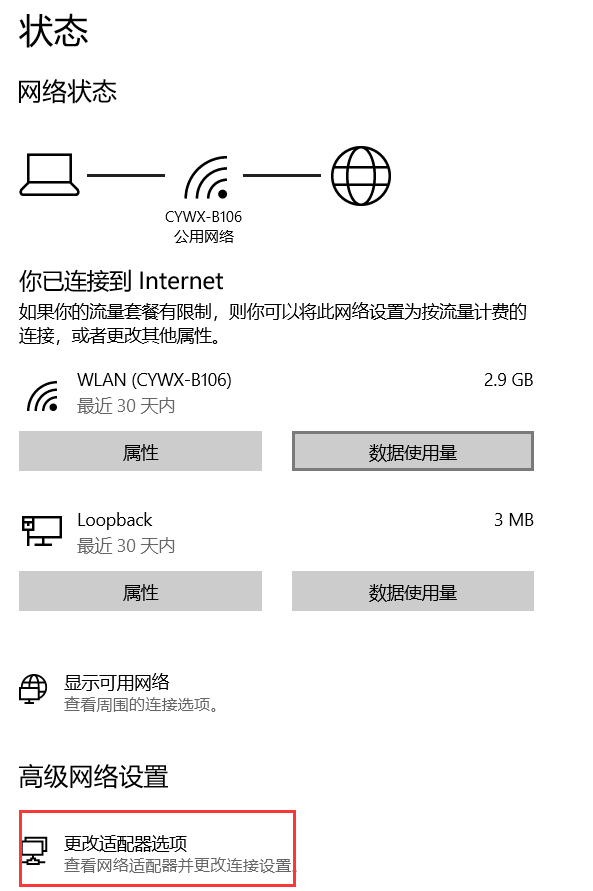

• 3 打开框选内容

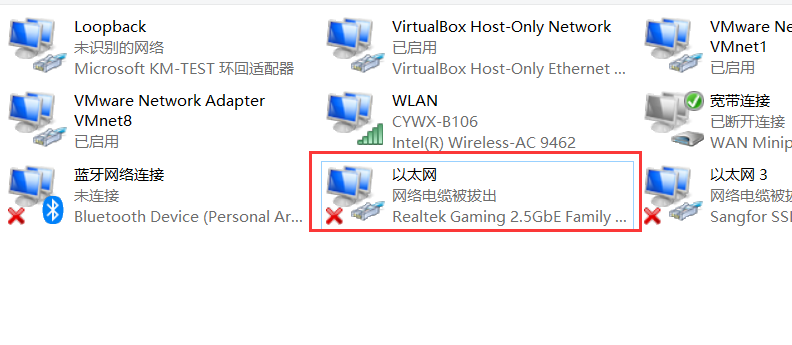

• 4 找到以太网，右键点击属性

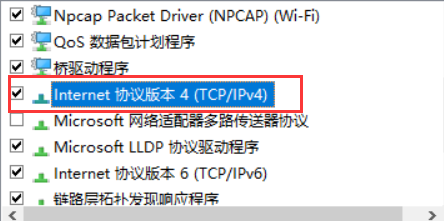

• 5 找到框选内容鼠标左击两下打开

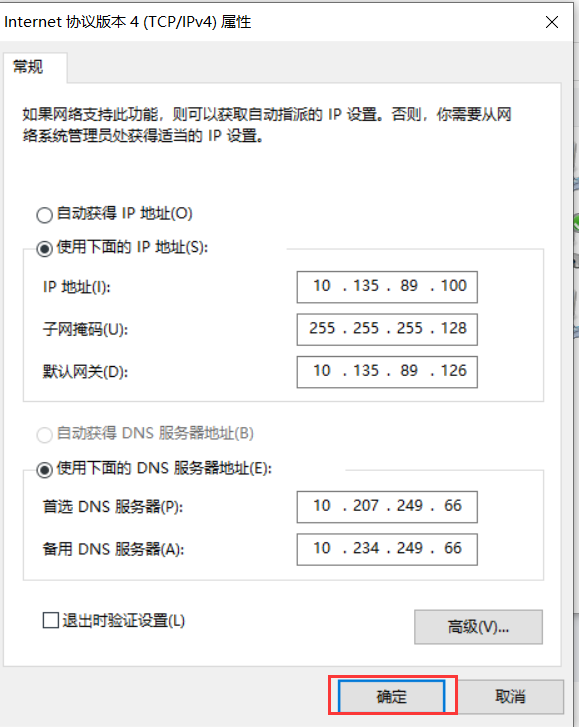

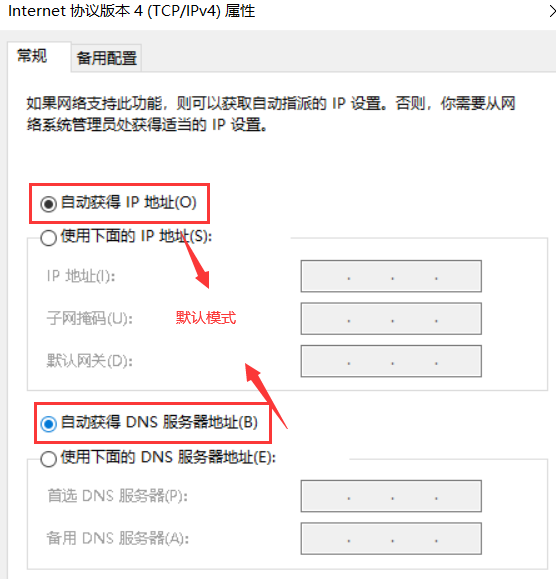

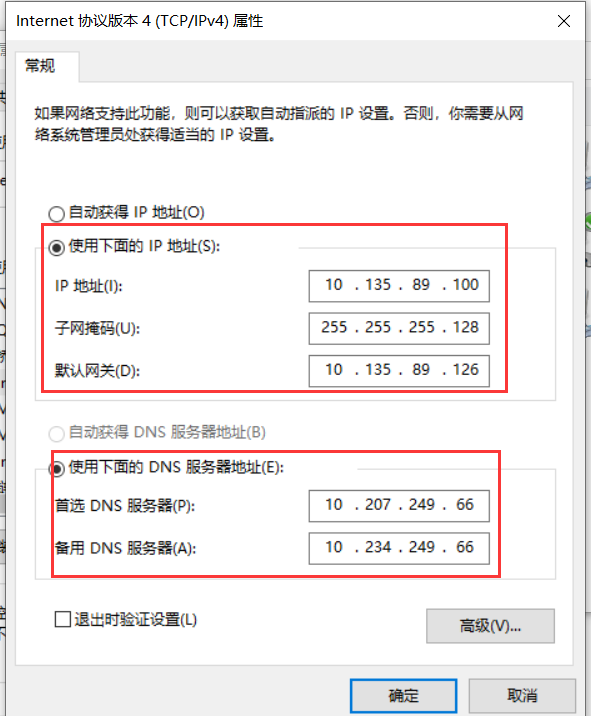

• 6 点击使用下面IP地址，手动更改IP（默认为DHCP）

• 7 修改完成之后点击确定


3.2 笔记本宽带拨号方法

• 步骤一

直接将一条网线接入光猫的LAN口

• 步骤二

左击网络图标

• 步骤三

点击网络和Internet设置

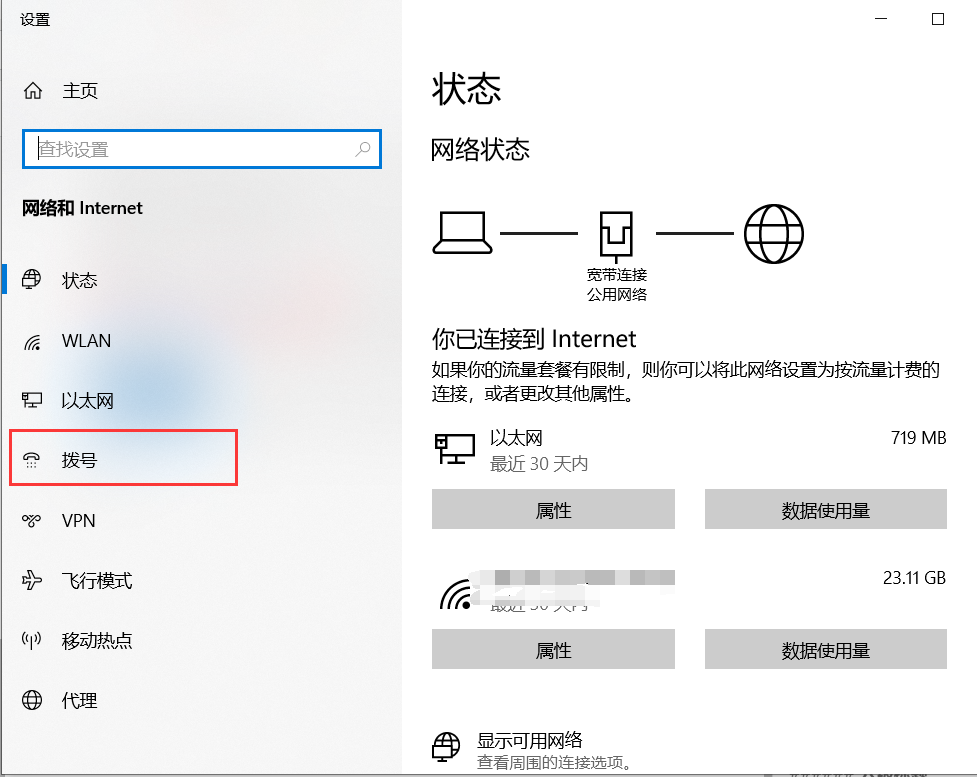

• 步骤四

点击左侧拨号

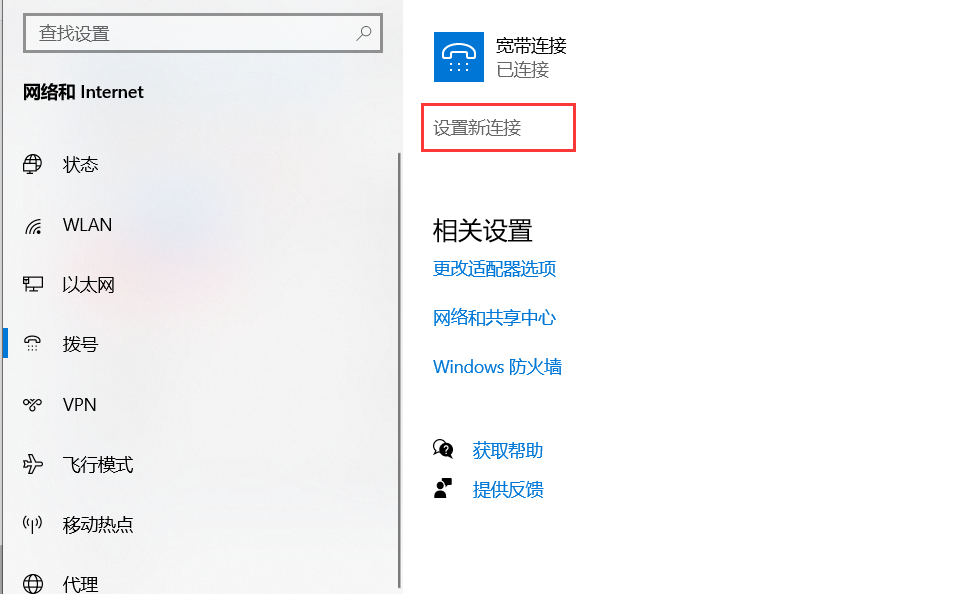

• 步骤五

点击设置新连接

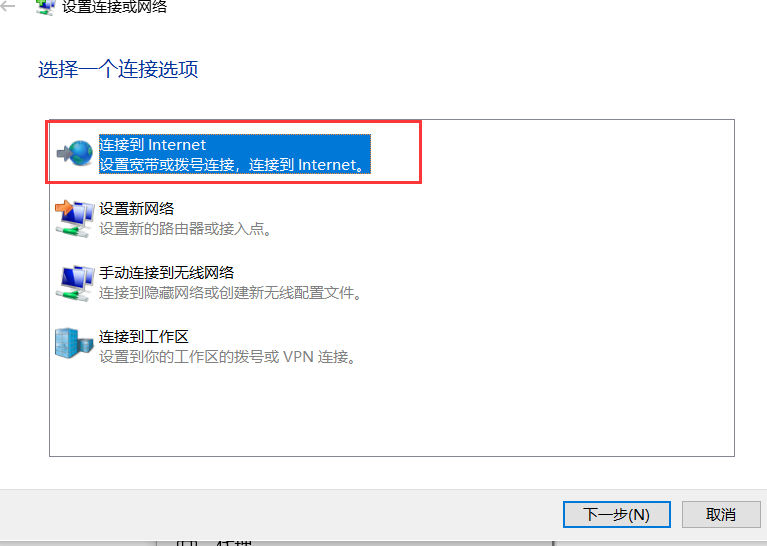

• 步骤六

点击“连接到Internet”

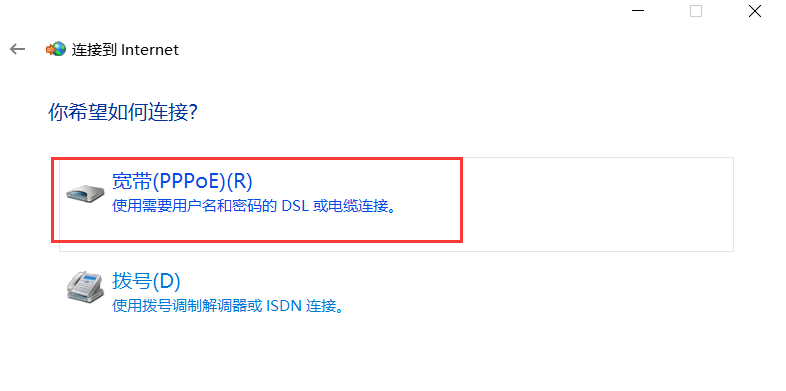

• 步骤七

选择“宽带pppoe”

• 步骤八

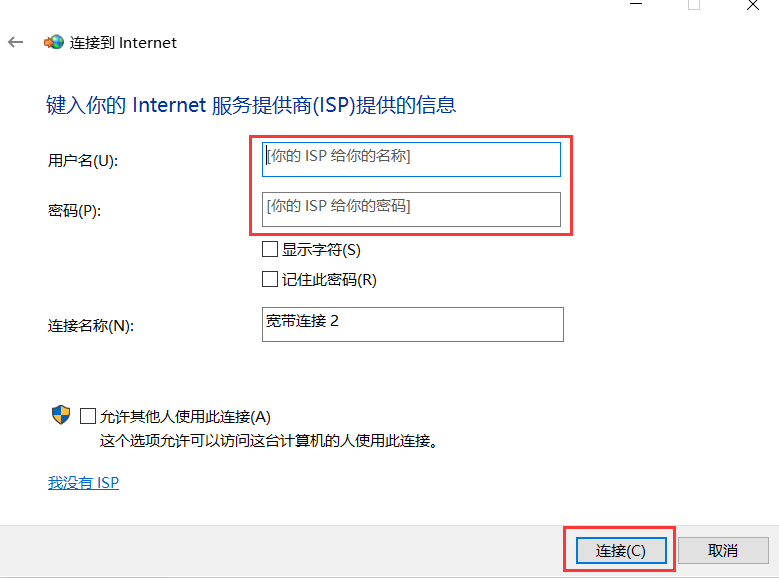

输入用户名和密码，点击连接
其中用户名对应宽带账号，密码对应宽带密码，光猫上一般会贴

• 步骤九 完事
