0 前言

很久没有写博客了，前时间在忙面试，刚刚开始实习，以后会分享一些实习期间学到的技术，理解方面可能存在不足，希望大佬们看到错误不吝赐教；
波分复用是在实习期间听到的新概念，所以感觉有必要重新开一篇来介绍一下，以下笔记是在公司前辈已有文档中加了一些自己的理解，再次感谢苏god的技术分享，以及尤总的指导；

1 待解决问题

现在网络中有两个问题比较棘手：

1. 光纤的带宽利用率低

   我们购买一条10G的光链路，那么即使光链路的利用率到达100%，也只有10G的带宽可以使用，而且宽带购买是很贵的，带宽越大米越多；

2. 光纤的传输距离有限

   如果我们在两个机房之间用单模的光模块进行光链路的传输，那么两个机房的距离必须足够近，目前单模模块传输距离常见的距离最长也就80KM左右(10G-ZR模块80KM、100G-ER模块40KM)，且价格昂贵。

2 解决办法

针对以上的两个问题，波分都有解决的办法：

1. 光纤的带宽利用率低

   波分有粗波分和细波分两种类型，无论是哪一种类型都可以提高光纤的利用率；
   举个例子，我们还是购买了一条10G的光链路，利用波分技术，我们可以复用这条10G的链路，也就是说可以在这条光路上传输多个不同波长的光信号，如果能传输8个不同波长的光信号，那么我们的逻辑光链路带宽就是8*10G；这样的带宽利用率就变成了800%；

2. 光纤的传输距离有限

   前面提到单模光模块的传输距离有限，而且价格过高；光分系统里存在光放，可以放大光信号，增加传输距离；一般光放板卡的功率可以支持单跨在80KM-120KM左右，当然这个也取决于光缆的质量，要是有一条光缆10KM衰减20db，神仙来了也传不了80KM。

具体的解决方法，接下来我们将详细介绍一下；

3 基础架构

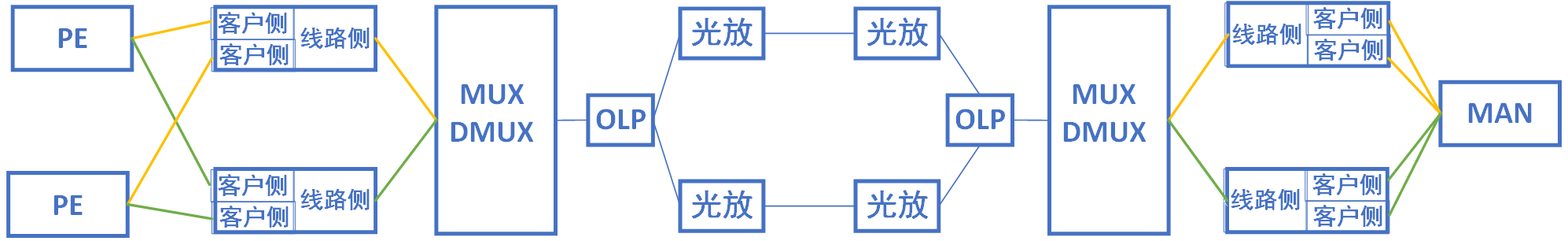

图示为骨干网在用的传输方案，数据中心的PE连接波分，POP点的MAN层连接波分，逻辑上形成PE-MAN互联的状态。

从左到右简单说明如下：

1. PE-MAN发出的光信号，由PE通过普通的100G光模块与波分电层客户侧连接，目前主用的是单波200G的线路侧波道模块，所以每1个波道/1个线路侧模块，可以提供2个100G客户侧。

2. 线路侧模块通过70KM单模LC-LC光纤与合分波器互联。图示中，橙色与绿色分别表示2个波道，由合波器MUX将多个波道信号合并成为一路光信号传输。

3. 合分波器将合并后的光路接到OLP板卡，OLP板卡再接到光放卡，之后进行光信号的传输。

4. 到了对端后，对端OLP板卡选择合适的光信号接受，并且将该光信号传输给分波器。

5. 分波器DMUX将一路光信号分解成多个波道信号，再分别接入到线路侧模块，线路侧模块解析出电信号给客户侧模块，再连接到MAN设备。

反之，MAN设备发出的光信号也同理。

注意：传统的MUX DMUX(合分波器)大多是无源的，所以在合分波器之间传递信号还需要一个角色，就是光放，负责光信号的放大传输；
现在有些设备已经集成了合分波器、光放、OLP于一体；

4 名词解释

• 波分电层(光接入单元)

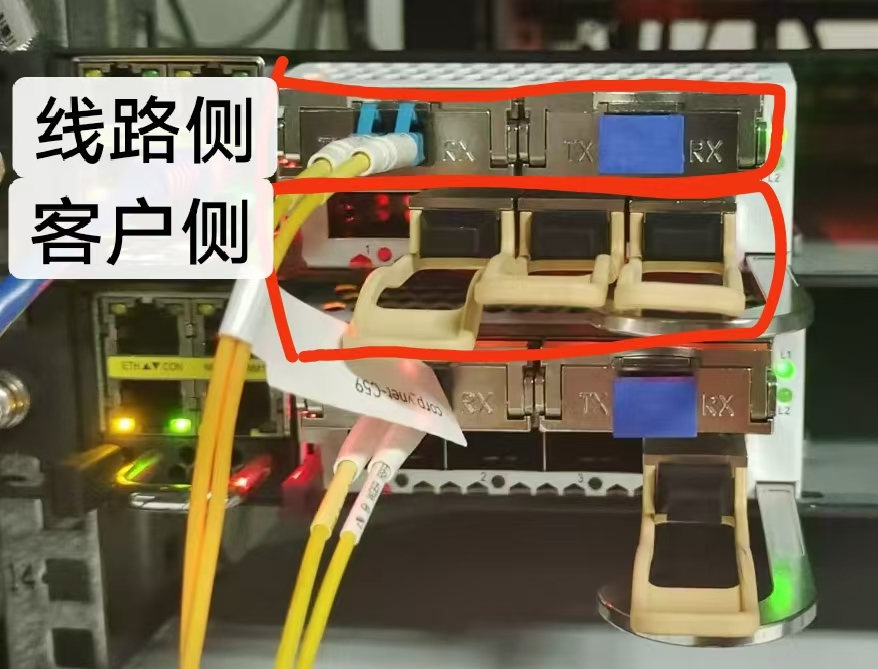

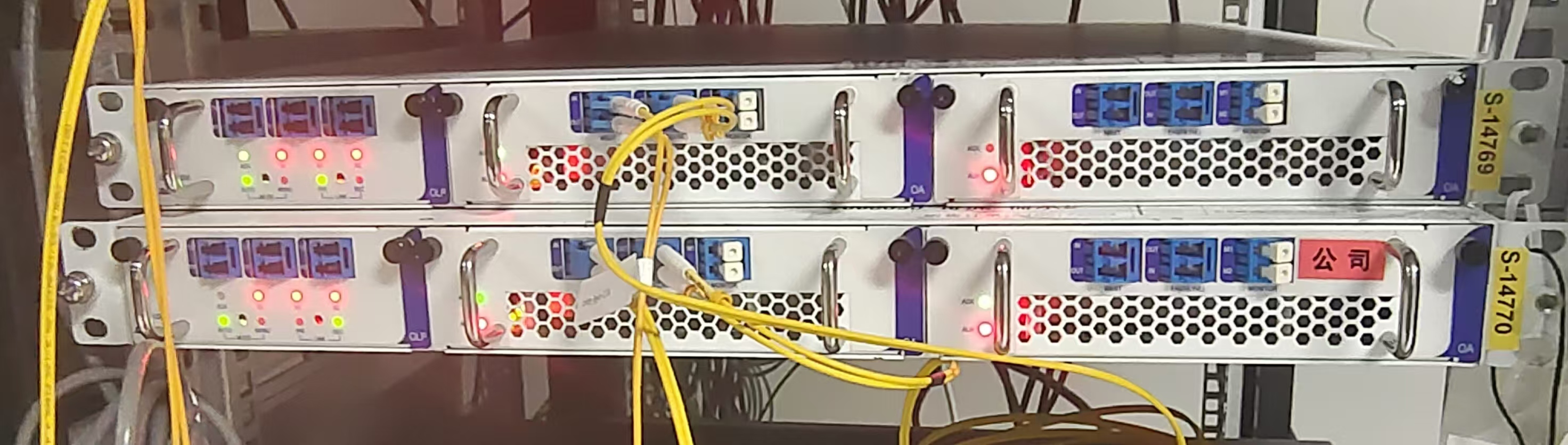

  分为线路侧和客户侧波道模块，客户侧用普通的100G的光模块和客户网络相连，线路侧的光模块200G传输距离可以达到70KM(图中2个客户侧模块对应1个线路侧模块)；由于线路侧连接的是波分以及光放等一系列设备，所以可以推测某些情况下线路侧波道模块和这些设备之间距离是挺远的，具体情况如下：

  如果我们是租用运营商的光传输资源，那么对于我们来说机房只需要部署几个波分电层设备，至于波分，光放，OLP等等这些光传输资源全部由运营商提供，以上基础设施想必是在一个机房内部，从我们机房到运营商的机房无论如何是有一段距离的，所以也就要求线路侧的光模块能够支持长距离的光传输，以便能够将光信号传递到运营商的机房进行进一步的光传输；

• MUX DMUX(光复用单元)

  合/分波器

  信息层面的合/分波，将多对光纤里的光信号通过合波的形式在一对光纤内传输；

  ODF配线架和波分外形上很像，有什么区别？

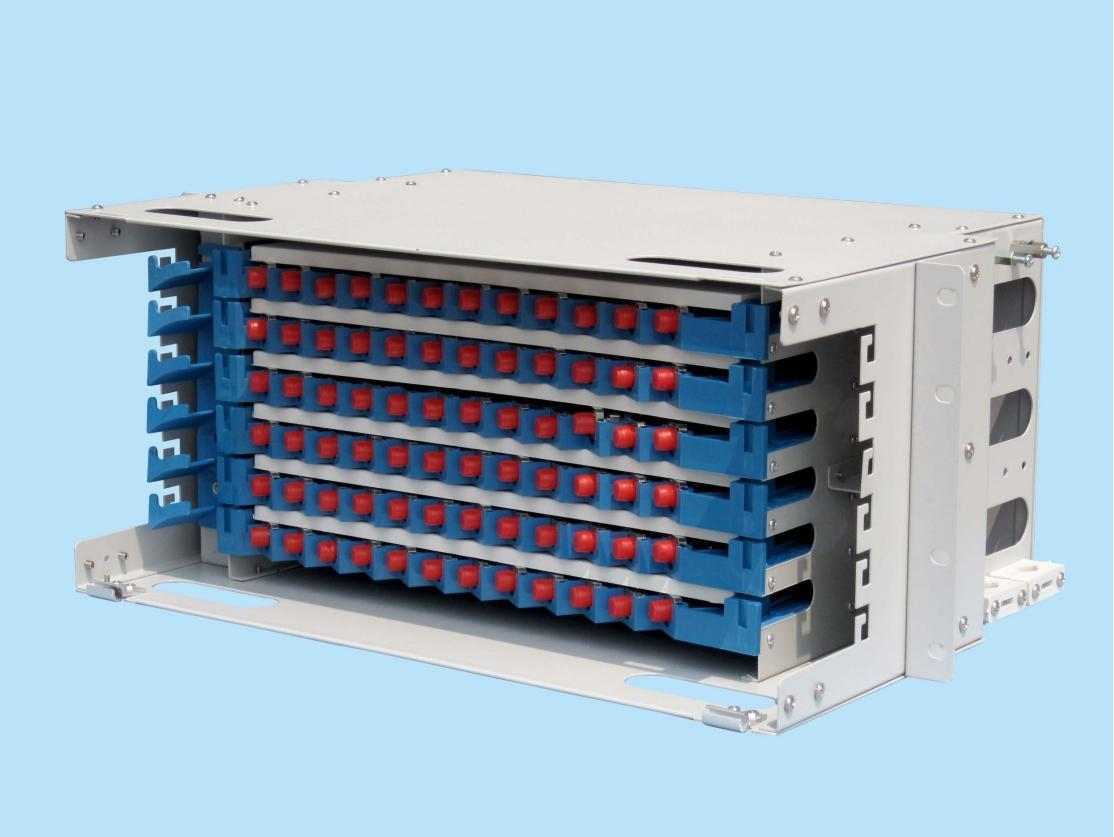

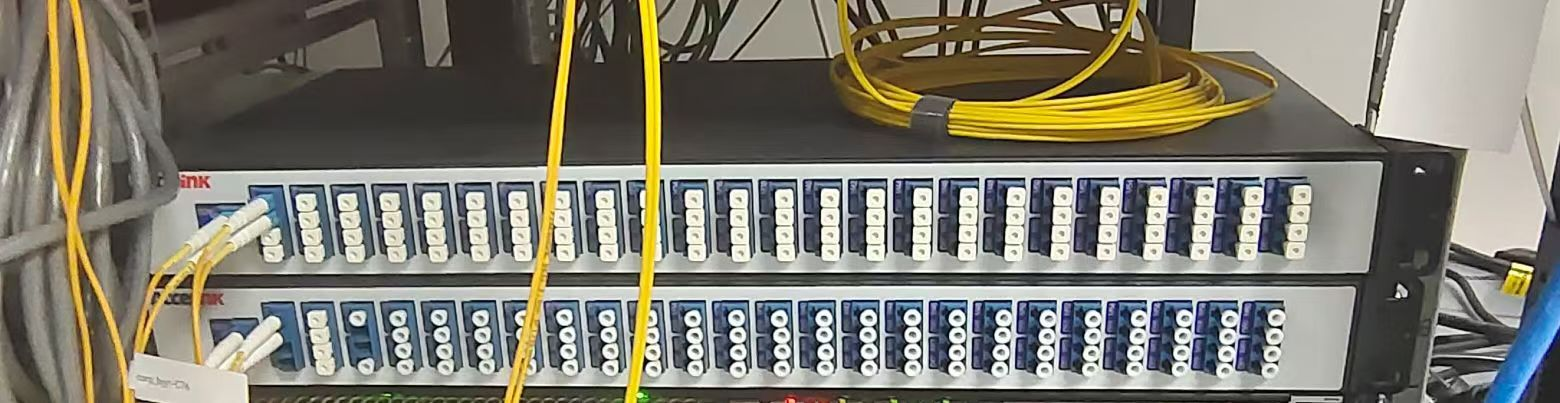

  ODF配线架图
  物理层面的合/分纤，将多对光纤通过ODF配线架合成一条光缆；

• OLP(光传输单元)

  光保护，提供裸光纤的链路保护或者波道保护，可以接入多个可用资源，当在用资源出现故障时自动检测并切换到备用资源上。

  常用的保护方式：

  1. 1+1 OLP
     发送端同时在主用和备用光纤上传输相同的数据流，接收端选择质量更好的信号进行接收。当主用光纤发生故障时，接收端自动切换到备用光纤。
  2. 1:1 OLP

     正常情况下，只有主用光纤用于传输数据。当检测到主用光纤故障时，系统会将数据切换到备用光纤上继续传输。这种切换可以在发送端或接收端进行，取决于具体实现方式。
  3. M:N OLP
     原理类似1:1 OLP

• 光放(光传输单元)

  可以放大光信号，增加传输距离；一般光放板卡的功率可以支持单跨在80KM-120KM左右，当然这个也取决于光缆的质量，要是有一条光缆10KM衰减20db，神仙来了也传不了80KM。图中上面两个模块是70KM的单模光模块用于和光放连接，下面的客户侧和客户网络连接；

• OTDR(光传输单元)

  是裸光纤测试的一个技术，通过OTDR可以探测光纤信息，包括各个跳接点、跳接点衰耗、链路衰耗、断点等。

  目前咱们在用的光放板卡都集成了OTDR功能，光纤故障时可以通过这个功能给供应商一点参考信息。（不过一般供应商都会自己拿仪表打，仪表结果更准确一些）

5 现网架构

5.1 华为100G波分

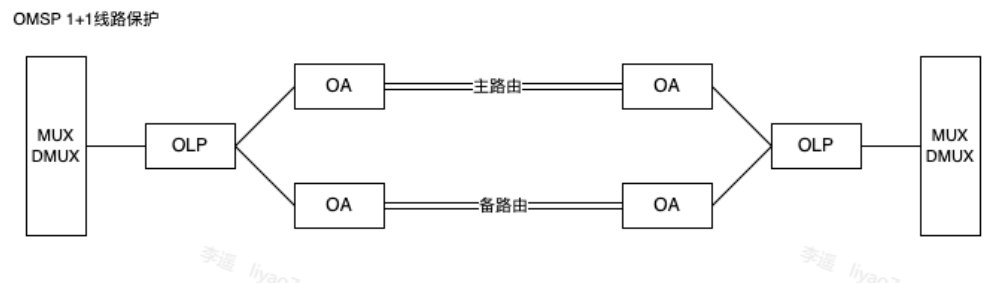

• OMSP 1+1线路保护

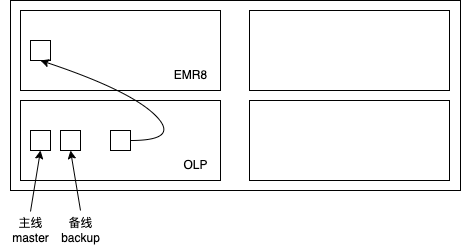

  有光保护的情况下，主备线分别接入OLP板卡的T1/R1和T2/R2接口，当主备线任意一条线路出现故障时都可以自动切换，业务不会受影响。

  但是这个架构有缺陷，由于OTDR模块是集成在EMR8板卡上的，所以当任意一条线路故障时其实没办法进行OTDR测试，只能让运营商自己测试。

  因为在EMR8收到光信号之前，该光信号已经通过OLP进行了一次选择，OLP只会选择主备中信号好的那一条的信号进行选择性的传递给EMR8；

  如果其中一条线路故障，那么想必OLP只能选择另一条好线路信号进行传递给EMR8；而OTDR是集成在EMR8上的，所以他只能对好的信号进行ODTR测试；

  若执意要对坏的链路进行ODTR，还有一种办法就是只启用坏的那一条线路，把好的先停掉，这种做法多少有点傻逼，因为得对客户业务进行一定时间的中断；

• 无线路保护

  没有光保护的情况下，裸光纤中断意味着这条链路上的所有业务都会中断！

  OTDR在故障场景下可以正常使用。


• 板卡型号对应功能

  DC908：机框（光层板卡、电层板卡混插）。

  OPC：光层板卡。光保护板卡母卡，上面可以接4个OLP子卡。

  OLP：光层板卡。光保护子卡，实际做光保护的是这个卡，需要插在OPC板卡上。

  EMR8：光层板卡。集成了光放、OTDR、合分波功能的板卡。

  MD02：电层业务板卡。支持2x200G CFP2波道模块，也就是2x200G线路侧；4x100G QSFP28模块，也就是4x100G客户侧。

  MD02A：电层业务板卡。支持2x200G CFP2波道模块，也就是2x200G线路侧；支持4x100G客户侧接入或最多16+12=28x10G客户侧接入。但使用上有很多注意点

5.2 光迅100G波分

光迅的OTDR功能在故障场景下都可以正常使用。

• OMSP 1+1线路保护

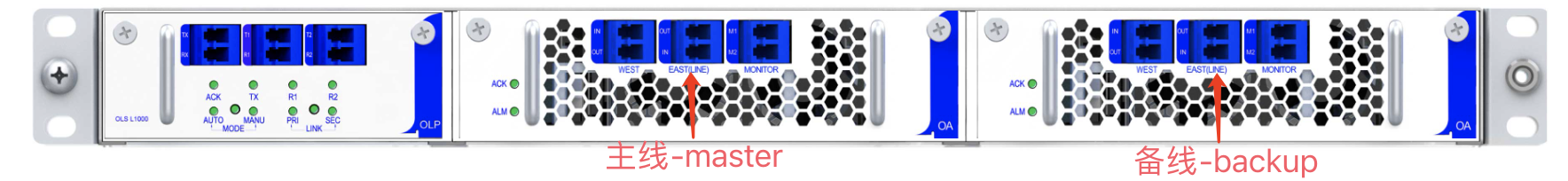

  主备裸光纤接入位置如图。


• 无线路保护

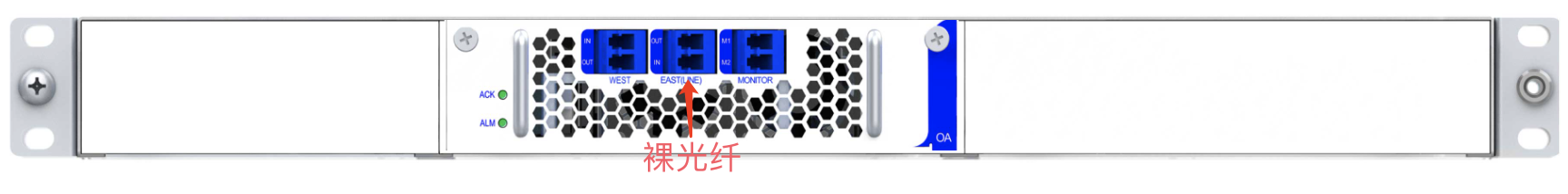

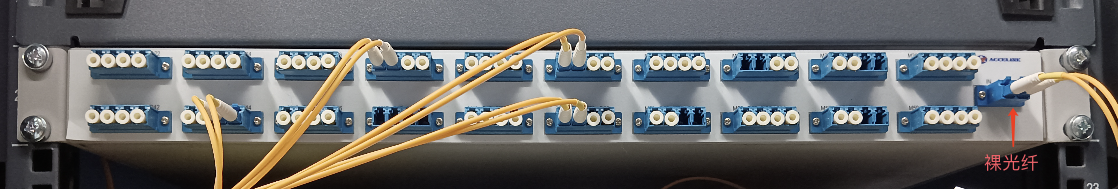

  裸光纤接入位置如图。


• 板卡型号对应功能

  L1000：光层机框。（仅支持光层板卡）

  OA：光层板卡。集成光放、OTDR功能。

  OLP：光层板卡。光保护板卡。

  T1200：电层机框。（仅支持电层板卡）

  T200：电层板卡。支持1x200G CFP2波道模块，也就是1x200G线路侧；2x100G QSFP28模块，也就是2x100G客户侧。

  T200-2：电层板卡。支持2x200G CFP2波道模块，也就是2x200G线路侧；4x100G QSFP28模块，也就是4x100G客户侧。（后续T1200机框扩容时采购这个板卡，货期相比T200要短）

  TMUX：电层板卡。支持1x200G CFP2波道模块，也就是1x200G线路侧；支持4x40G客户侧接入或最多10x10G客户侧接入。

5.3 光迅10G波分

常规情况下，裸光纤直连合分波器。如需使用光放，建议咨询光迅售后，让对方配合咱们做一下方案。

需要注意的是，由于这些设备全都是利旧设备，有一定的故障率，所以使用的时候一定多准备点备件（包括板卡、线路侧模块、客户侧模块）。

• 板卡型号对应功能

  OSP2200：机框（光层板卡、电层板卡混插）。

  OA：光层板卡。光放。

  OEO：电层板卡。支持2x10G XFP波道模块，也就是2x10G线路侧；2x10G XFP模块，也就是2x10G客户侧。（板卡共4个接口，1/2/3/4接口分别为客户侧/线路侧/客户侧/线路侧）
