1. 介绍

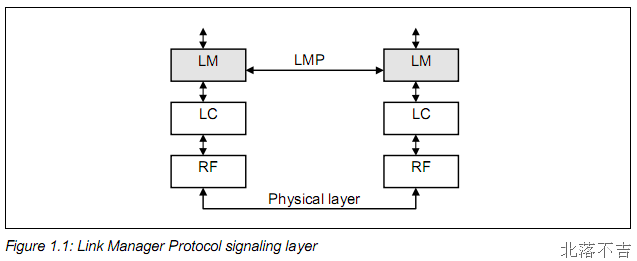

LMP即Link Management Protocol，用于链路建立和控制
基于这一层的实体我们称之为链路管理器(LM: Link Managers)

LM将命令转换为Baseband层的操作，包括

- 将Slaves加入到Piconet, 并给他们分配Active Member Addresss
- 将断开连接的Slaves从Piconet中分离
- 配置Master、Slaves切换的链路
- 建立ACL、SCO链路
- 将连接设置为低功耗模式: Hold, Sniff and Park
- 控制测试模式

LMP由一系列消息组成(传输在ACL逻辑传输层的ACL-C逻辑链路)
这些消息由LM来解释和执行，且不能往高层协议传递

回到顶部

2. 数据包格式

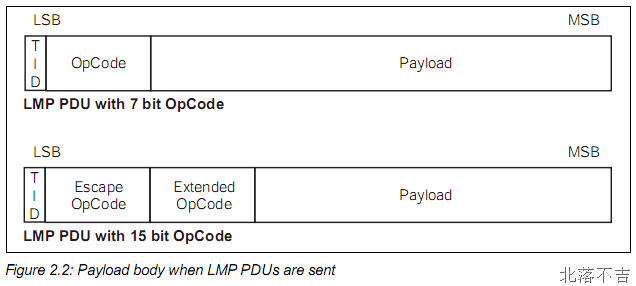

LMP的PDU有两种数据包格式(Packet Format，Opcode=7/15 bit)，详细格式参考Vol2-Park C-5

LMP消息以Transaction的形式进行传输，同一组对话有相同的transaction ID
标识参数为Transaction ID，0: Master发起Transaction；1: Slave发起Transaction

LMP消息使用DM1包，如果使用HV1 SCO链路、并且Payload长度小于9 bytes，也可个DV包

回到顶部

3. 程序规则

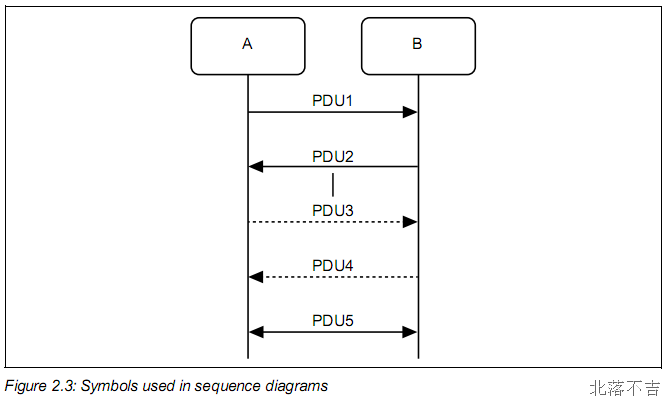

程序规则，Procedure Rules，在序列图中使用如下符号

其中，垂直线表示多个PDU可以有选择地发送

回到顶部

4. 回应消息

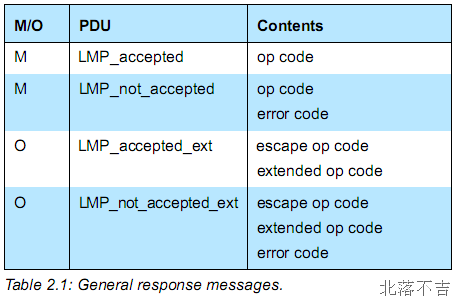

通用回应消息，General Response Messages

LMP_accepted和LMP_not_accepted使用在Opcode=7 bit的情况
LMP_accepted_ext和LMP_not_accepted_ext使用在Opcode=15 bit的情况

回到顶部

5. 设备特性

蓝牙设置定义了很多设备特性(Device Features)
LMP消息在传输时，需确定双方是否支持这些特性(Vol2-Park C - 3.2)
这些特性在LMP消息中以bit mask的形式来反应(Vol2-Park C - 3.3)

回到顶部

6. Procedure

LMP详细过程包括七个大类(Vol 2-Park C - 4)

- Connection Control
- Security
- Information Requests
- Role Switch
- Modes of Operation
- Logical Transports
- Test Mode



参考:
<Link Management Protocol>
