python实现大规模邻域搜索(LNS)求解旅行商问题(TSP)

南军Opt

已于 2023-04-07 18:11:10 修改

阅读量3.7k

点赞数 33

分类专栏：运筹优化文章标签： python 启发式算法

于 2022-12-23 18:10:55 首次发布

本文链接：https://blog.csdn.net/lj614430634/article/details/128422539

版权

运筹优化专栏收录该内容

19 篇文章 10 订阅

订阅专栏

文章目录

1. 大规模邻域搜索算法
2. 旅行商问题TSP
3. python代码示例及结果

1. 大规模邻域搜索算法

参考《Handbook of Metaheuristics (Third Edition)》中的Large neighborhood search章节, 建议直接阅读英文原版

1.1. LNS定义

大规模邻域搜索(LNS) 属于超大邻域搜索(Very Large-Scale Neighborhood Search, VLNS)的一类，随着算例规模的增大，邻域搜索算法的邻域规模呈指数增长或者当邻域太大而不能在实际中明确搜索时 (the neighborhood it searches grows exponentially with the instance size or if the neighborhood is simply too large to be searched explicitly in practice)，我们把这类邻域搜索算法(Neighborhood Search, NS)归类于VLNS;

1.2. LNS邻域

邻域搜索算法关键在于邻域结构的选择，即邻域定义的方式。通常来讲，邻域越大，局部最优解就越好，获得的全局最优解就越好。同时，邻域越大，每次迭代搜索邻域所需的时间也越长。
在大规模邻域搜索算法中，邻域由一种破坏（destroy）和一种修复（repair）算子隐式定义（the neighborhood is deﬁned implicitly by a destroy and a repair method）。destroy算子会破坏当前解的一部分（变成不可行解），repair算子会对被破坏的解进行重建（重新变成可行解），相当于一个邻域动作变换动作。破坏算子通常包含随机性的元素，以便在每次调用destroy方法时破坏解的不同部分（The destroy method typically contains an element of stochasticity such that different parts of the solution are destroyed in every invocation of the method）。
解 $x$ 的邻域 $N (x)$ 就可以定义为：首先利用destroy算子破坏解 $x$ ，然后利用repair算子重建解 $x$ ，从而得到的一系列解的集合（The neighborhood N(x) of a solution x is then deﬁned as the set of solutions that can be reached by ﬁrst applying the destroy method and then the repair method）。
LNS算法不会搜索一个解的整个邻域（entire neighborhood），而只是对该邻域进行采样(samples)搜索; (按照算法流程，只定义一种detory和repair方式，虽然detory里有随机部分，但也不包含整个邻域)

1.3. LNS框架

伪代码

在这里插入图片描述

在LNS中只定义一种破坏和修复算子，所以破坏和修复算子的定义很重要，直接决定了能搜索到的当前解x的邻域。如果邻域太小，那么局部最优解的质量就一般，因为有些空间没搜索到。如果邻域太大，又缺少带点启发式信息方向搜索。所以Ropke在论文《An adaptive large neighborhood search heuristic for the pickup and delivery problem with time windows》定义了多种破坏和修复算子，提出来自适应大规模邻域搜索（Adaptive Large Neighborhood Search, ALNS）的框架，有空总结写一篇关于ALNS的文章。

2. 旅行商问题TSP

旅行商问题（Travelling Salesman Problem, TSP），通俗而言它是指对于给定的一系列城市和每对城市之间的距离，找到访问每一座城市仅一次并回到起始城市的最短回路。建立不同的建模方式会有不同的求解方式，比如Dantzig-Fulkerson-Johnson模型、Miller-Tucker-Zemlin模型、Commodity Flow、最短路径等；(这里不再赘述，注意TSP问题各种形式的变种)

3. python代码示例及结果

python代码

import random
import numpy as np
from copy import deepcopy
import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif'] = ['SimHei']

class Solution:
    # 使用符号编号表示一个访问路径route
    def __init__(self):
        self.route = []
        self.cost = 0  # 解对应的总成本

class Lns_tsp(object):
    def __init__(self, distance, num_node):
        self.distance = distance
        self.num_node = num_node

    def get_route_cost(self, route):
        # 计算成本的函数
        cost = 0
        for i in range(1, len(route)):
            cost += self.distance[route[i-1]][route[i]]
        return cost

    def destroy_operator(self, solution, num_destroy):
        # 破坏算子: 随机选择num_destroy个不重复的破坏点（即删除num_destroy个城市）
        destroy_node_bank = []  # 保存被删除的城市节点
        while len(destroy_node_bank) < num_destroy:
            n = random.randint(0, self.num_node-1)
            while n in destroy_node_bank:
                n = random.randint(0, self.num_node-1)
            destroy_node_bank.append(n)
            solution.route.remove(n)
        return solution, destroy_node_bank

    def repair_operator(self, solution, destroy_node_bank):
        # 修复算子: 贪婪插入，插入到成本最小的位置
        for n in destroy_node_bank:
            #计算将n插入各个位置的成本
            insert_list = np.full(len(solution.route), 0)
            for i in range(0, len(solution.route)):
                insert_list[i] = self.distance[solution.route[i-1]][n] + self.distance[n][solution.route[i]] - self.distance[solution.route[i]][solution.route[i-1]]

            greedy_index = np.where(insert_list == min(insert_list))[0][0]

            solution.route.insert(greedy_index, n)
        return solution

def plot_best_vales_iteration(best_values_record):
    # 绘制最优解随着迭代变化的趋势
    plt.figure()
    plt.plot([i+1 for i in range(len(best_values_record))], best_values_record)
    plt.xlabel('迭代次数')
    plt.ylabel('最优值')
    plt.show()

def plot_route(route, city_location):
    plt.figure()
    # 绘制散点
    x = np.array(city_location)[:, 0]  # 横坐标
    y = np.array(city_location)[:, 1]  # 纵坐标
    plt.scatter(x, y, color='r')
    # 绘制城市编号
    for i, txt in enumerate(range(1, len(city_location) + 1)):
        plt.annotate(txt, (x[i], y[i]))
    # 绘制方向
    x0 = x[route]
    y0 = y[route]
    for i in range(len(city_location) - 1):
        plt.quiver(x0[i], y0[i], x0[i + 1] - x0[i], y0[i + 1] - y0[i], color='b', width=0.005, angles='xy', scale=1,
                   scale_units='xy')
    plt.quiver(x0[-1], y0[-1], x0[0] - x0[-1], y0[0] - y0[-1], color='b', width=0.005, angles='xy', scale=1,
               scale_units='xy')

    plt.xlabel('横坐标')
    plt.ylabel('纵坐标')
    plt.show()

if __name__ == '__main__':
    ############## 算例和参数设置 ############################
    # 城市节点的位置信息，一行代表一个城市的横坐标及纵坐标
    city_location = [[ 94,  99],
           [ 66,  67],
           [ 14,  78],
           [ 95,  56],
           [ 68,   9],
           [ 26,  20],
           [ 51,  67],
           [ 39,  39],
           [  5,  55],
           [ 12,  33],
           [ 55,  85],
           [ 98,  46],
           [ 36,  39],
           [ 65, 100],
           [ 57,  89],
           [ 88,  24],
           [ 53,  96],
           [ 91,  41],
           [ 32,  69],
           [ 38,  38],
           [ 38,  39],
           [ 85, 100],
           [  7,  37],
           [ 85,  96],
           [ 89,  48],
           [ 85,  35],
           [ 32,  29],
           [ 31,  25],
           [ 20,  17],
           [ 75,  21],
           [ 74,  29],
           [  6,  32],
           [ 20,  81],
           [ 62,   1],
           [ 11,  48],
           [  1,  69],
           [ 99,  70],
           [ 20,  27],
           [ 25,  42],
           [  6,  31],
           [ 78,  24],
           [ 42,  39],
           [ 83,  30],
           [ 94,  10],
           [ 90,  37],
           [ 76,  73],
           [  9,  56],
           [ 39,  33],
           [ 74,  15],
           [ 77,  14]]

    num_node = len(city_location)  # 城市节点的数量
    iter_num = 300  # 迭代次数
    random.seed(3)  # 随机种子
    num_destroy = int(num_node*0.2) # 破坏程度

    # 计算距离成本矩阵 distance, 直接使用欧式距离
    distance = np.full((num_node, num_node), 0)
    for i in range(num_node):
        for j in range(num_node):
            distance[i][j] = ((city_location[i][0]-city_location[j][0])**2+(city_location[i][1]-city_location[j][1])**2)**0.5

    ############## 产生初始解 ############################
    solution = Solution()
    solution.route = [i for i in range(num_node)]  # 按照节点编号依次相连构成初始解也可随机产生
    lns = Lns_tsp(distance, num_node)
    solution.cost = lns.get_route_cost(solution.route) # 计算初始解对应的目标成本
    best_solution = deepcopy(solution)  # 初始化最优解=初始解
    best_values_record = [0 for i in range(iter_num)]  # 初始化保存最优解的集合

    ############## 执行LNS ############################
    for n_gen in range(iter_num):
        tem_solution = deepcopy(solution)
        # 执行破坏修复算子，得到临时解
        tem_solution, destroy_node_bank = lns.destroy_operator(tem_solution, num_destroy)
        tem_solution = lns.repair_operator(tem_solution, destroy_node_bank)
        # 计算临时解的目标值
        tem_solution.cost = lns.get_route_cost(tem_solution.route)

        # 接受标准：如果临时解比当前解好，直接接受；且更新最优解
        if tem_solution.cost < best_solution.cost:
            solution = deepcopy(tem_solution)
            best_solution = deepcopy(tem_solution)
        best_values_record[n_gen] = best_solution.cost

    ############## 绘制结果 ############################

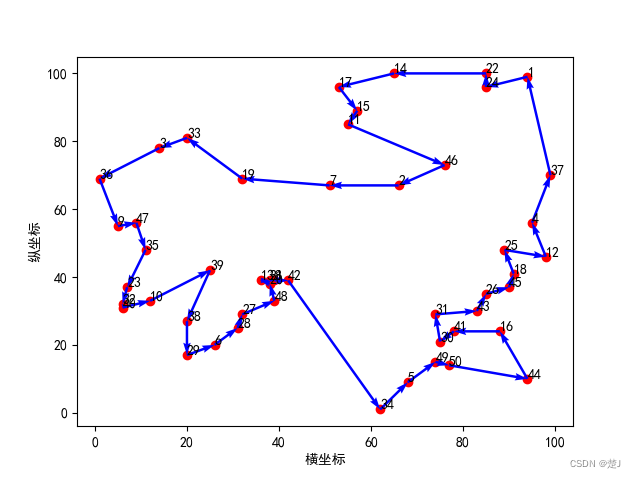

    plot_best_vales_iteration(best_values_record)
    plot_route(best_solution.route, city_location)
