旋转编码器工作原理

旋转编码器工作原理

一、旋转编码器的原理和特点：

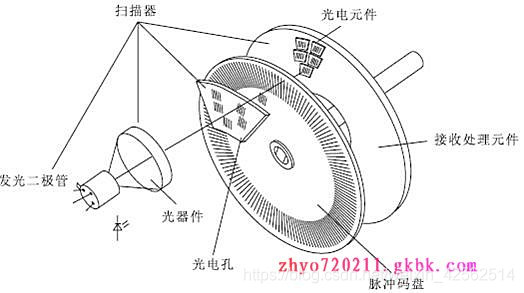

        旋转编码器是集光机电技术于一体的速度位移传感器。当旋转编码器轴带动光栅盘旋转时，经发光元件发出的光被光栅盘狭缝切割成断续光线，并被接收元件接收产生初始信号。该信号经后继电路处理后，输出脉冲或代码信号。其特点是体积小，重量轻，品种多，功能全，频响高，分辨能力高，力矩小，耗能低，性能稳定，可靠使用寿命长等特点。

1、增量式编码器

        增量式编码器轴旋转时，有相应的相位输出。其旋转方向的判别和脉冲数量的增减，需借助后部的判向电路和计数器来实现。其计数起点可任意设定，并可实现多圈的无限累加和测量。还可以把每转发出一个脉冲的Z信号，作为参考机械零位。当脉冲已固定，而需要提高分辨率时，可利用带90度相位差A，B的两路信号，对原脉冲数进行倍频。

2、绝对值编码器

        绝对值编码器轴旋转器时，有与位置一一对应的代码（二进制，BCD码等）输出，从代码大小的变更即可判别正反方向和位移所处的位置，而无需判向电路。它有一个绝对零位代码，当停电或关机后再开机重新测量时，仍可准确地读出停电或关机位置地代码，并准确地找到零位代码。一般情况下绝对值编码器的测量范围为0～360度，但特殊型号也可实现多圈测量。
