电阻选型以及数据的阅读

1.电阻值

电阻标准是由国际电工委员会制定的

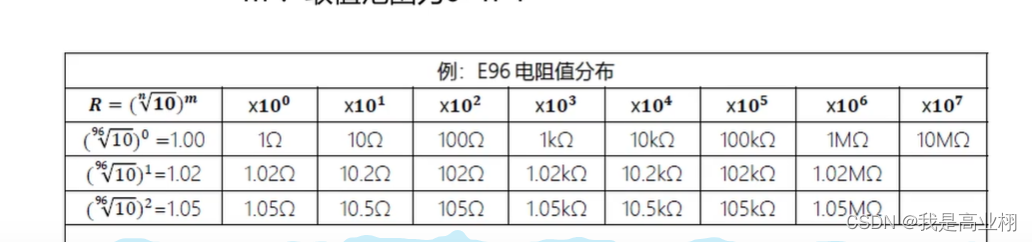

电阻标称值分为六大系列 E6 E12 E24 E48 E96 E192 其中 E24 E96 最常见

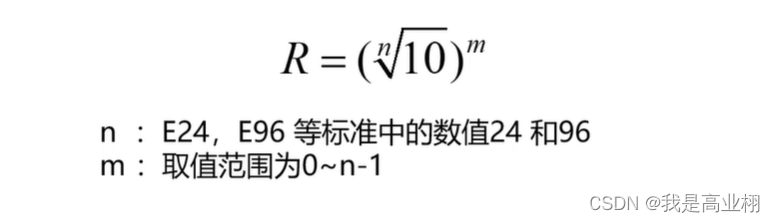

E表示指数间距

2.

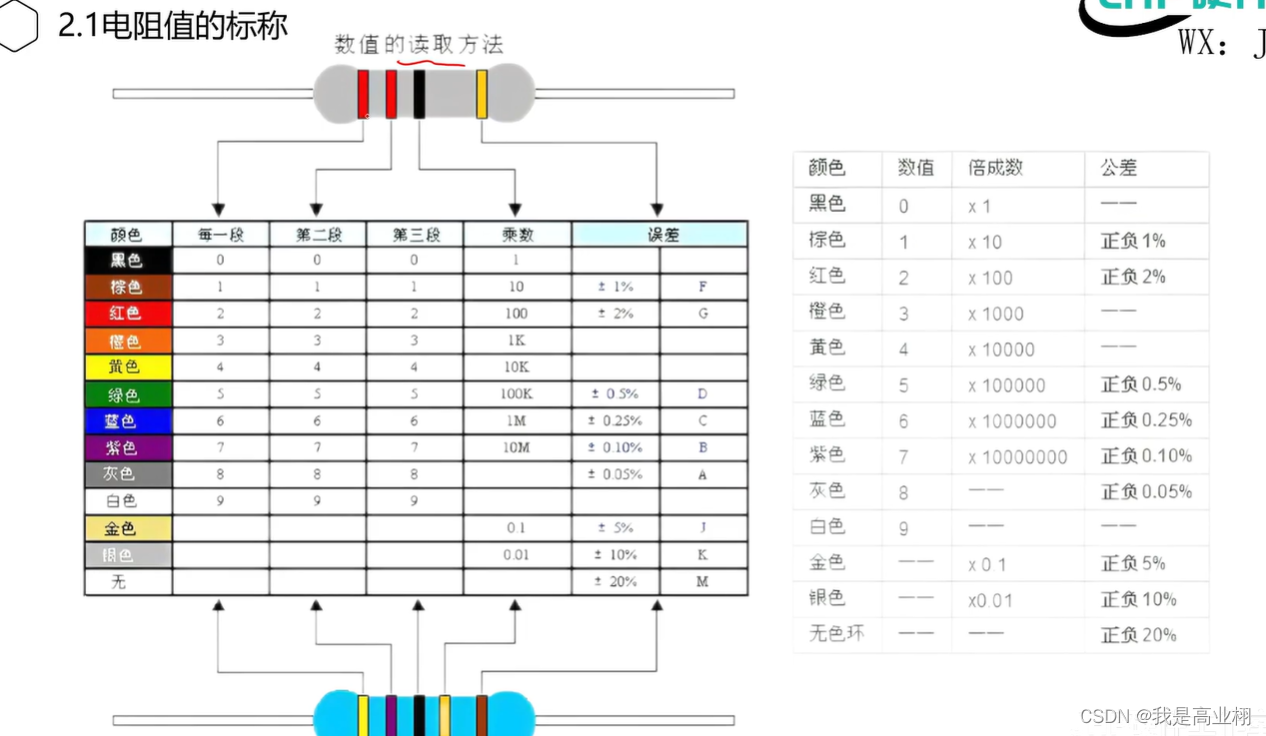

电阻值标称读取

上面的两个红色读出两个2黑色表示乘1 金色精度是百分之5 该电阻就是22Ω 误差在百分之五

3.贴片电阻的读数

分为三种 一种是纯数字丝印 一种是带字母‘R’的丝印 一种是带有数字和字母R之外字母的丝印

第一种三或四位数字读法  三位表示精度是5%，四位数字是1% 最后一位数n表示乘以10的n次方

‘103’表示精度5% 电阻大小10*10的三次方

‘1004’表示精度1% 电阻大小 100*10的四次方

第二种带R的 精度大多为1% R不是电阻标识 而是小数点的意思 比如 R100 表示0.100Ω的电阻

第三种

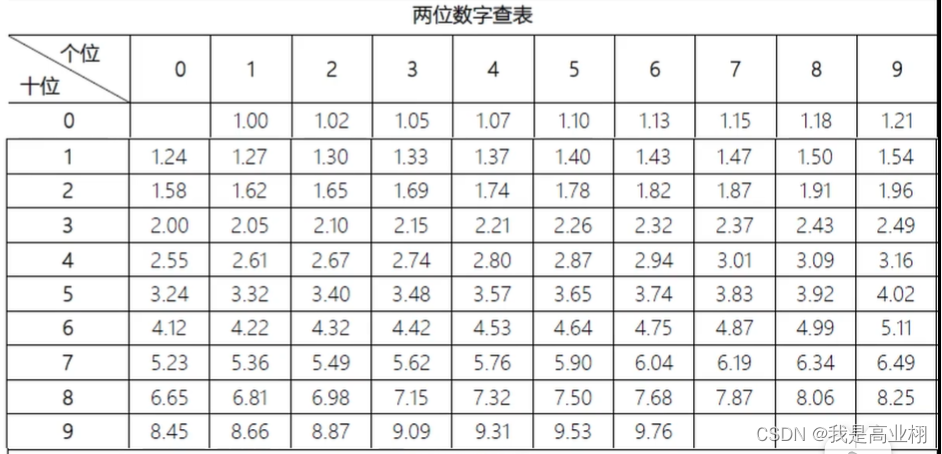

需要查表得知电阻阻值

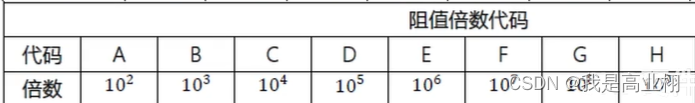

01B对应 1.00*10的3次方也就是1000

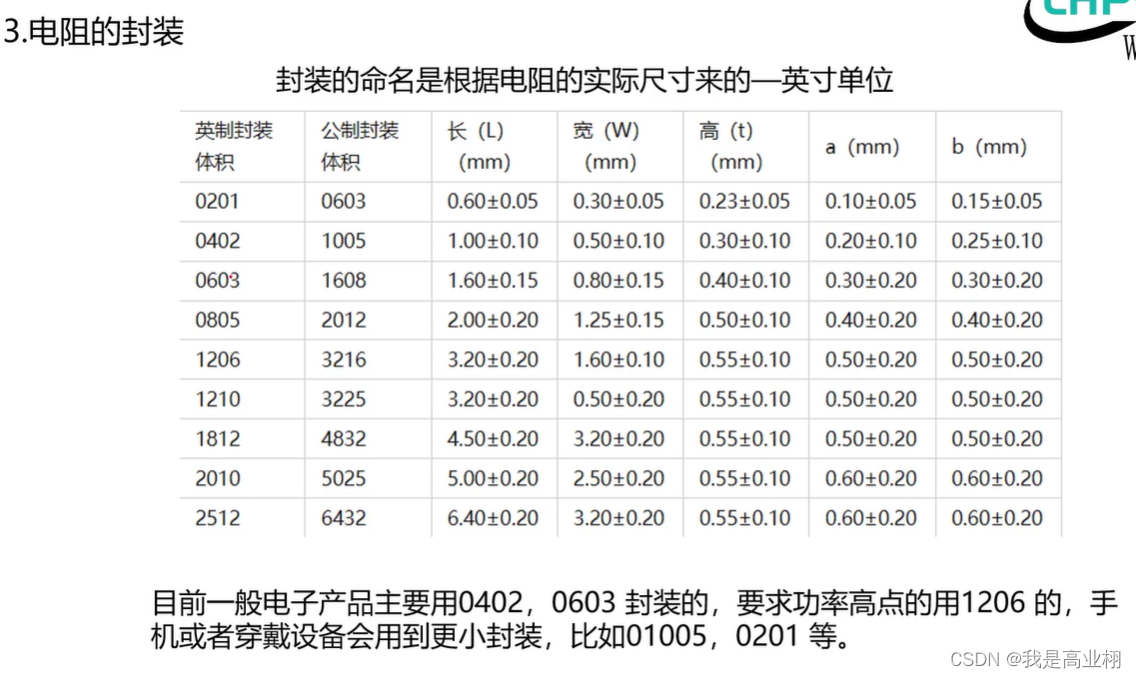

3.电阻封装

1 inch=1000 Mil      1Mil=0.0254mm  前面两个数字代表长 后面两个数字代表电阻的宽 02表示两英寸的长  02是0.02英寸 01 是0.01英寸

图片来源自b站JHP硬件工作室
