【MIT6.S081】Lab3: page tables(详细解答版)

实验内容网址：https://xv6.dgs.zone/labs/requirements/lab3.html
本实验的代码分支：https://gitee.com/dragonlalala/xv6-labs-2020/tree/pgtbl2/

Print a page table

关键点：递归、三级页表

思路：

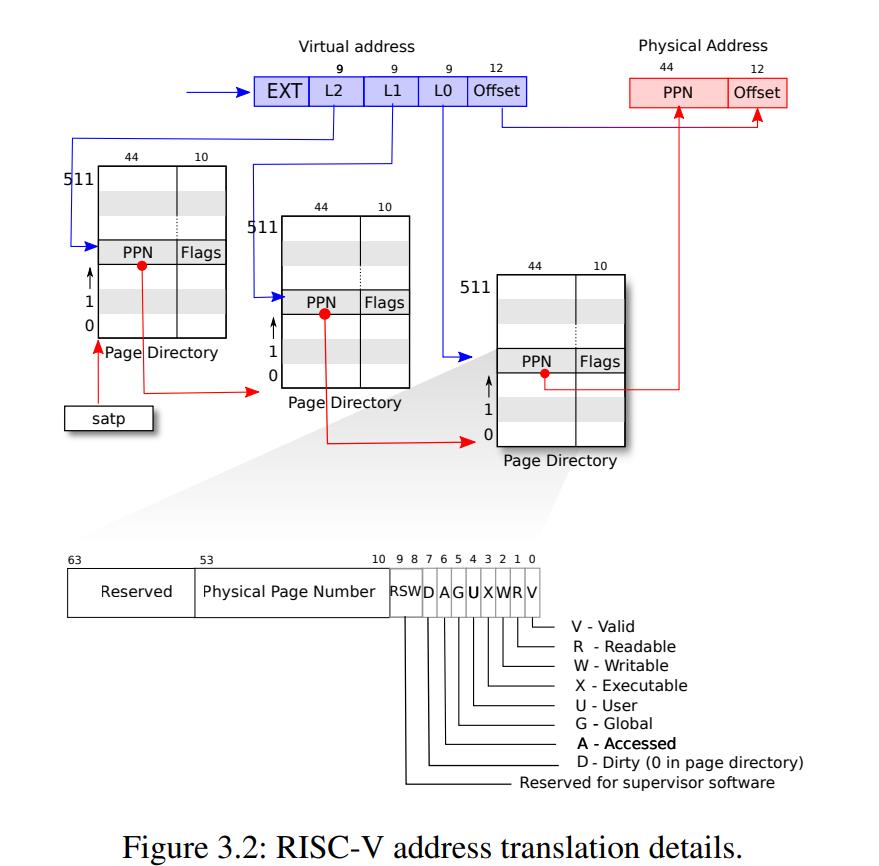

用上图来解释三级页表的原理最为清晰明了。satp的作用是存放根页表页在物理内存中的地址。页表以三级的树型结构存储在物理内存中。该树的根是一个4096字节（512*8byte）的页表页，其中包含512个PTE，每个PTE中包含该树下一级页表页的物理地址。这些页中的每一个PTE都包含该树最后一级的512个PTE（也就是说每个PTE占8个字节，正如图3.2最下面所描绘的）。分页硬件使用27位中的前9位在根页表页面中选择PTE，中间9位在树的下一级页表页面中选择PTE，最后9位选择最终的PTE。一级页表通过stap和L2确定二级页表的基地址，二级页表的基地址加上L1确定三级页表的基地址，三级页表的基地址和L0确定物理地址的前44位，与原来offset的12位组成了物理地址。总体上说，这个过程类似3级512叉树。这样做的目的是为了节省内存，在大范围的虚拟地址没有被映射的常见情况下，三级结构可以忽略整个页面目录。
在每一级页表中，后十位是标志位，在一二级页表中，这些标志位中的RWX是不使用的，一二级页表是起到索引功能，所以只使用了V标志位。

步骤&代码：

1. kernel/vm.c中定义vmprint()函数，题目要求参数为pagetable_t，但在本题中，需要进行递归，并且递归过程中需要知道当前是递归的第几层，所以需要另外定义一个递归函数， _vmprint(pagetable, level);传递页表指针和递归层数。需要注意的是vmprint()函数需要到def.h文件中声明，_vmprint(）函数需要在vmprint()函数前进行定义。

void
vmprint(pagetable_t pagetable){
  // 打印根页表
  printf("page table %p\n", pagetable);
  // 重新写个函数是为了传递level级和递归
  _vmprint(pagetable, 1);
}

2. 编写_vmprint(）函数，仿照freewalk函数的遍历方式。通过pte & PTE_V可以判断pte的有效性，在有效的前提下通过 (pte & (PTE_R|PTE_W|PTE_X)) == 0)可以判断是哪一级页表，在第三级页表中，第三级页表存放的是物理地址，页表中页表项中W位，R位，X位起码有一位会被设置为1。根据以上思路编写如下代码：

void _vmprint(pagetable_t pagetable, int level){
  for(int i = 0; i < 512; i++){
    pte_t pte = pagetable[i];
    // 检查pte的有效性
    if(pte & PTE_V ){
      // this PTE points to a lower-level page table.
      uint64 child = PTE2PA(pte);
      // 打印树的深度
      for(int j = 0; j < level; j++){
        if(j==0){
          printf("..");//第一个..前面不打印空格
        }else{
          printf(" ..");
        }
      }
      printf("%d: pte %p pa %p\n",i,pte,child);
      // 第三级页表存放的是物理地址，页表中页表项中W位，R位，X位起码有一位会被设置为1。如果是索引页表则这些值是0
      if((pte & (PTE_R|PTE_W|PTE_X)) == 0){
        _vmprint((pagetable_t)child,level+1);// 还没到第三级，继续递归。
      }

    }
  }
}

A kernel page table per process

前置知识：

原本的xv6系统只有一个内核页表。内核页表直接映射（恒等映射）到物理地址，也就是说内核虚拟地址x映射到物理地址仍然是x。每个进程有单独的用户页表，但只包含该进程用户内存的映射，从虚拟地址0开始。内核页表中不含有这些映射，因此用户地址（虚拟地址）在内核中无效，只能通过copyin(),copyoput()等函数将用户地址转化为物理地址再使用。
关于内核栈：

内核栈页面。每个进程都有自己的内核栈，它将映射到偏高一些的地址，这样xv6在它之下就可以留下一个未映射的保护页(guard page)。保护页的PTE是无效的（也就是说PTE_V没有设置），所以如果内核溢出内核栈就会引发一个异常，内核触发panic。如果没有保护页，栈溢出将会覆盖其他内核内存，引发错误操作。恐慌崩溃（panic crash）是更可取的方案。（注：Guard page不会浪费物理内存，它只是占据了虚拟地址空间的一段靠后的地址，但并不映射到物理地址空间。）

如图中的kstack0,1是每个进程的内核栈。/kernel/proc.c文件中的procinit函数中初始化了每个进程的内核栈。在执行系统调用陷入内核之后，这些内核代码所使用的栈并不是原先进程用户空间中的栈，而是一个单独内核空间的栈，这个称作进程内核栈 ，除了系统调用，像进程切换时的上下文也是保存到内核栈中的。

// initialize the proc table at boot time.
void
procinit(void)
{
  struct proc *p;

  initlock(&pid_lock, "nextpid");
  for(p = proc; p < &proc[NPROC]; p++) {
      initlock(&p->lock, "proc");

      // Allocate a page for the process's kernel stack.
      // Map it high in memory, followed by an invalid
      // guard page.
      char *pa = kalloc();
      if(pa == 0)
        panic("kalloc");
      uint64 va = KSTACK((int) (p - proc));
      kvmmap(va, (uint64)pa, PGSIZE, PTE_R | PTE_W);
      p->kstack = va;
  }
  kvminithart();
}

OK，巴拉巴拉了一大堆，具体的解题过程还需要依靠题目的提示，接下来进入正题。

步骤&代码：

1. 在struct proc中为进程的内核页表增加一个字段

struct proc{
...
  pagetable_t pagetable;       // User page table
  // 新添加
  pagetable_t kpt;             // kernel page table
...
}

2. 为一个新进程生成一个内核页表的合理方案是实现一个修改版的kvminit，这个版本中应当创造一个新的页表而不是修改kernel_pagetable。你将会考虑在allocproc中调用这个函数。
   我们仿照kvminit重写一个pagetable_t proc_kpt_init()函数，在kvminit函数中，外设的映射是使用kvmmap函数，该函数里面使用了kernel_pagetable，因此我们还需要重写一个void proc_kvmmmap(pagetable_t kpt, uint64 va, uint64 pa, uint64 sz, int perm)函数，将kpt页表指针作为函数参数进行传递。

// 为进程的内核页表新建一个初始化函数
pagetable_t proc_kpt_init(){

  pagetable_t kpt = (pagetable_t) kalloc();
  memset(kpt, 0, PGSIZE);

  // uart registers
  proc_kvmmmap(kpt, UART0, UART0, PGSIZE, PTE_R | PTE_W);

  // virtio mmio disk interface
  proc_kvmmmap(kpt, VIRTIO0, VIRTIO0, PGSIZE, PTE_R | PTE_W);

  // CLINT
  proc_kvmmmap(kpt, CLINT, CLINT, 0x10000, PTE_R | PTE_W);

  // PLIC
  proc_kvmmmap(kpt, PLIC, PLIC, 0x400000, PTE_R | PTE_W);

  // map kernel text executable and read-only.
  proc_kvmmmap(kpt, KERNBASE, KERNBASE, (uint64)etext-KERNBASE, PTE_R | PTE_X);

  // map kernel data and the physical RAM we'll make use of.
  proc_kvmmmap(kpt, (uint64)etext, (uint64)etext, PHYSTOP-(uint64)etext, PTE_R | PTE_W);

  // map the trampoline for trap entry/exit to
  // the highest virtual address in the kernel.
  proc_kvmmmap(kpt, TRAMPOLINE, (uint64)trampoline, PGSIZE, PTE_R | PTE_X);
  return kpt;
}


// kvmmap是为内核页表的虚拟地址与物理地址做映射，这里需要重新添加一个类似的函数
void proc_kvmmmap(pagetable_t kpt, uint64 va, uint64 pa, uint64 sz, int perm){
  if(mappages(kpt, va, sz, pa, perm) != 0)
    panic("proc_kvmmap");
}

函数定义完后记得把函数声明添加到defs.h文件中。
在allocproc中调用proc_kpt_init()函数

static struct proc*
allocproc(void)
{
...
...
// An empty user page table.
  p->pagetable = proc_pagetable(p);
  if(p->pagetable == 0){
    freeproc(p);
    release(&p->lock);
    return 0;
  }

  // ljg add
  // An empty kernel page table.
  p->kpt = proc_kpt_init();
...

}

3. 确保每一个进程的内核页表都关于该进程的内核栈有一个映射。在未修改的XV6中，所有的内核栈都在procinit中设置。你将要把这个功能部分或全部的迁移到allocproc中
   参照/kernel/proc.c文件中的procinit函数中初始化了每个进程的内核栈，并在allocproc函数中的p->kpt = proc_kpt_init();语句后添加

 // 申请内核栈，确保每一个进程的内核页表都关于该进程的内核栈有一个映射
  char *pa = kalloc();
  if(pa == 0)
    panic("kalloc");
  uint64 va = KSTACK((int) (p - proc));
  proc_kvmmmap(p->kpt, va, (uint64)pa, PGSIZE, PTE_R | PTE_W);
  p->kstack = va;

4. 修改scheduler()来加载进程的内核页表到核心的satp寄存器(参阅kvminithart来获取启发)。不要忘记在调用完w_satp()后调用sfence_vma()，
5. 没有进程运行时scheduler()应当使用kernel_pagetable
   参照kvminithart函数，在其附近新添加proc_kvminithart函数，以实现传递页表指针。

void
proc_kvminithart(pagetable_t kpt){
  w_satp(MAKE_SATP(kpt));
  sfence_vma();
}

然后在scheduler()函数中，进程切换前调用proc_kvminithart()函数。根据“没有进程运行时scheduler()应当使用kernel_pagetable”要求，在进程切换出去–>回来后调用kvminithart()函数。（不懂为什么要在这个时候？）

void
scheduler(void)
{
...
    p->state = RUNNING;
    c->proc = p;
    // 加载进程的内核页表到核心的satp寄存器
    proc_kvminithart(p->kpt);
    swtch(&c->context, &p->context);

    // ljg add Come back to the global kernel page table
    kvminithart();
    // Process is done running for now.
    // It should have changed its p->state before coming back.
    c->proc = 0;
 ...

}

6. 在freeproc中释放一个进程的内核页表
   参照freewalk函数在vm.c文件中添加free_proc_kpt（）函数。

// 释放进程的内核页表
void
free_proc_kpt(pagetable_t pagetable)
{
  // there are 2^9 = 512 PTEs in a page table.
  for(int i = 0; i < 512; i++){
    pte_t pte = pagetable[i];
    if(pte & PTE_V){
      // this PTE points to a lower-level page table.
      uint64 child = PTE2PA(pte);
      pagetable[i] = 0;
      if((pte & (PTE_R|PTE_W|PTE_X)) == 0){// 说明不是第三级，进行递归
        free_proc_kpt((pagetable_t)child);
      }
    }
  }
  kfree((void*)pagetable);
}

在freeproc（）函数中，释放内核栈和内核页表

static void
freeproc(struct proc *p)
{
...
    if(p->pagetable)
        proc_freepagetable(p->pagetable, p->sz);
    p->pagetable = 0;
    // 释放一个进程的内核栈
    if(p->kstack){
    uvmunmap(p->kpt, p->kstack, 1, 1);
    }
    p->kstack = 0;
    // 释放内核页表
    free_proc_kpt(p->kpt);
    p->kpt = 0;
...
}

7. 在defs.h文件中添加以上函数的声明

void            vmprint(pagetable_t);
pagetable_t     proc_kpt_init();
void            proc_kvmmmap(pagetable_t, uint64 , uint64 , uint64 , int );
void            proc_kvminithart(pagetable_t );
void            free_proc_kpt(pagetable_t pagetable);

进行编译，会发现无法启动系统，报"virtio_disk_intr status"的错误。
原因在于 virtio_disk_rw（）函数中为buf申请内核地址时使用了kernel_pagetable,因此要在kvmpa函数中
修改一处地方

uint64
kvmpa(uint64 va)
{
  uint64 off = va % PGSIZE;
  pte_t *pte;
  uint64 pa;

  pte = walk(myproc()->kpt, va, 0);// 新修改
  if(pte == 0)
    panic("kvmpa");
  if((*pte & PTE_V) == 0)
    panic("kvmpa");
  pa = PTE2PA(*pte);
  return pa+off;
}

进行编译，会出现以下错误。

In file included from kernel/vm.c:9:
kernel/proc.h:87:19: error: field ‘lock’ has incomplete type
87 | struct spinlock lock;
| ^~~~
make: *** [: kernel/vm.o] Error 1

在vm.c中包含头文件即可解决。

#include "spinlock.h"
#include "proc.h"

编译成功后运行usertests，运行通过则本题完成

Simplify

关键点：题目含义

思路：

即使是第二遍做这个题目一开始也不知道怎么入手。哈哈哈
题目需要我将用户空间的映射添加到每个进程的内核页表，将进程的页表复制一份到进程的内核页表就好。
Xv6使用从零开始的虚拟地址作为用户地址空间，而内核的内存从更高的地址开始。然而，这个方案将用户进程的最大大小限制为小于内核的最低虚拟地址，为0xC000000，即PLIC寄存器的地址；

步骤&代码：

1. 在vm.c文件中，仿照uvmcopy()函数新建一个复制用户页表映射到每个进程的内核页表映射的函数。uvmcopy()函数是复制父进程的映射到子进程的映射。代码如下：

// 仿照uvmcopy()函数，实现将用户空间的映射添加到每个进程的内核页表
void
u2k_vmcopy(pagetable_t pagetable, pagetable_t kpt, uint64 oldsz, uint64 newsz){
  pte_t *pte_from;
  pte_t *pte_to;
  oldsz = PGROUNDUP(oldsz);

  for(uint64 i = oldsz; i < newsz; i += PGSIZE){
    // 对页表pagetable中虚拟地址为i进行检查，检查pte是否存在
    if((pte_from = walk(pagetable, i, 0)) == 0)
      panic("u2k_vmcopy: pte should exist");
    // 对内核页表kpt中虚拟地址为i进行检查，检查pte是否存在，若不存在则申请物理内存并映射。
    if((pte_to = walk(kpt, i, 1)) == 0){
      panic("u2k_vmcopy: pte walk fail");
    }
    // 在内核模式下，无法访问设置了PTE_U的页面,
    // 所以接下来要获得pagetable中虚拟地址为i的pte的标志位

    // uint64 pa = PTE2PA(*pte_from);
    // uint flags = (PTE_FLAGS(*pte_from)) & (~PTE_U);
    // *pte_to = PA2PTE(pa) | flags;
    // 感觉上面三句有点多，改成一句
    *pte_to = (*pte_from) & (~PTE_U);
  }
}

2. 根据提示在exec,fork,sbrk函数中添加u2k_vmcopy()函数的调用。
   exec()

int
exec(char *path, char **argv)
{
...
  uvmclear(pagetable, sz-2*PGSIZE);
  sp = sz;
  stackbase = sp - PGSIZE;

  // 添加复制逻辑
  u2k_vmcopy(pagetable, p->kpt, 0, sz);

  // Push argument strings, prepare rest of stack in ustack.
  for(argc = 0; argv[argc]; argc++) {
 ...
}

fork()

int
fork(void)
{
...
  np->sz = p->sz;
  // 复制到新进程的内核页表
  u2k_vmcopy(np->pagetable, np->kpt, 0, np->sz);
  np->parent = p;
...
}

sbrk() -> sys_sbrk() -> growproc()函数中，在内存增加时，需要判断一下会不会超过PLIC限制，不超过再复制一份映射到内核页表

int
growproc(int n)
{
  uint sz;
  struct proc *p = myproc();

  sz = p->sz;
  if(n > 0){
    // 加上PLIC限制
    if(PGROUNDUP(sz+n) >= PLIC){
      return -1;
    }
    if((sz = uvmalloc(p->pagetable, sz, sz + n)) == 0) {
      return -1;
    }
    // 复制一份到内核页表
    u2k_vmcopy(p->pagetable, p->kpt, sz - n, sz);
  } else if(n < 0){
    sz = uvmdealloc(p->pagetable, sz, sz + n);
  }
  p->sz = sz;
  return 0;

}

3. userinit的内核页表中包含第一个进程的用户页表，在这里也需要复制一份

void
userinit(void)
{
...
  uvminit(p->pagetable, initcode, sizeof(initcode));
  p->sz = PGSIZE;
  // 复制一份到内核页表
  u2k_vmcopy(p->pagetable, p->kpt, 0, p->sz);

  // prepare for the very first "return" from kernel to user.
...

}

记得在defs.h中添加u2k_vmcopy()函数的声明。完毕！

未解：

上述的这几个函数调用的位置可以思考一下，为什么需要在exec,fork,sbrk函数中调用？
