智慧体育馆智能化建设方案PPT（58页）可下载

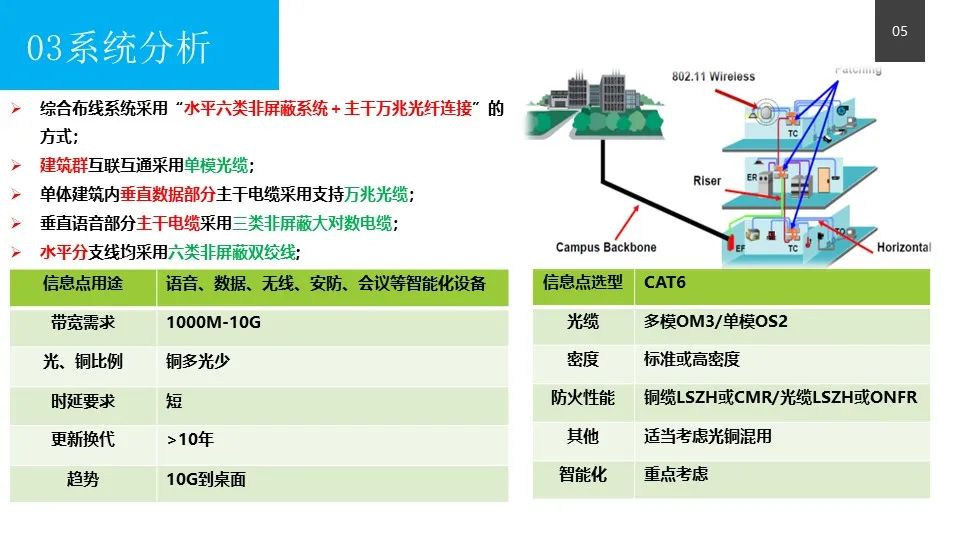

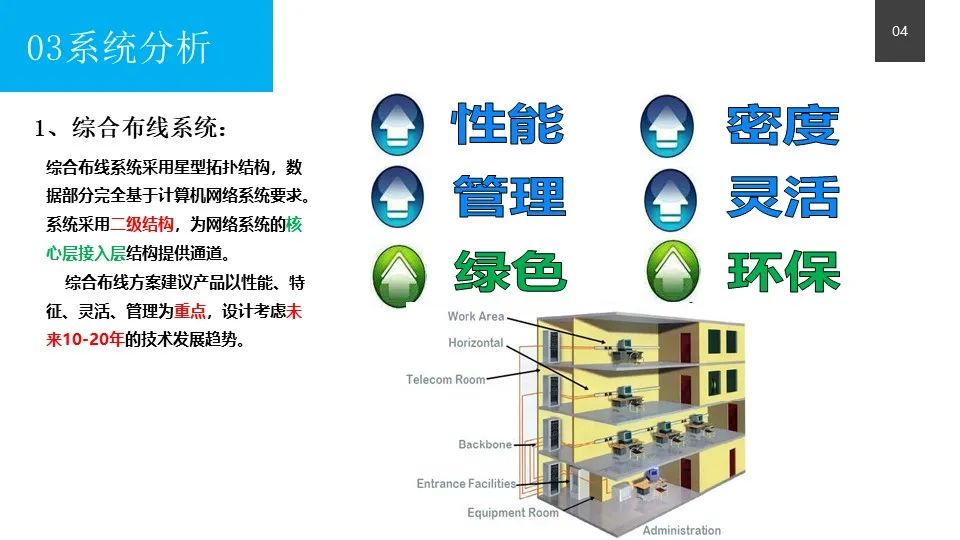

1、综合布线系统：

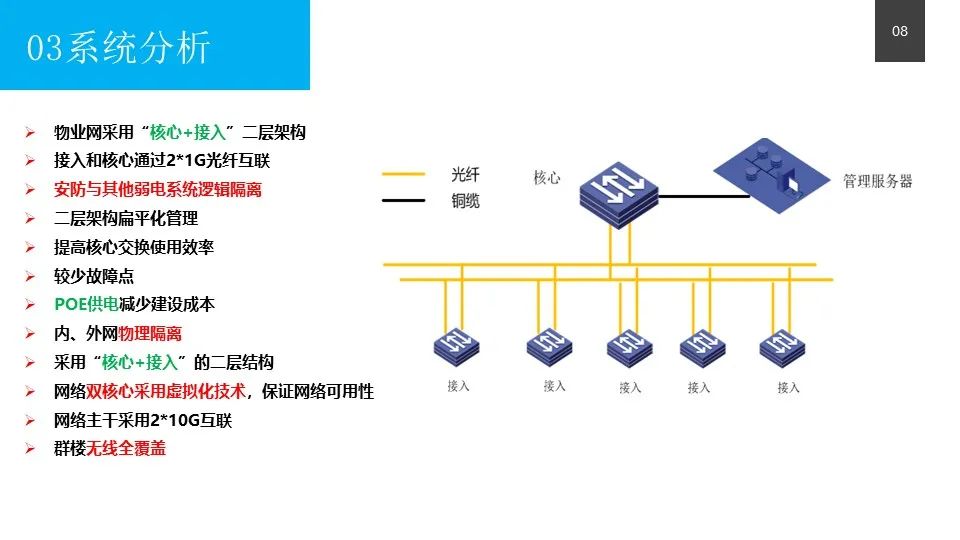

   综合布线系统采用星型拓扑结构，数据部分完全基于计算机网络系统要求。系统采用二级结构，为网络系统的核心层接入层结构提供通道。

   综合布线方案建议产品以性能、特征、灵活、管理为重点，设计考虑未来10-20年的技术发展趋势。

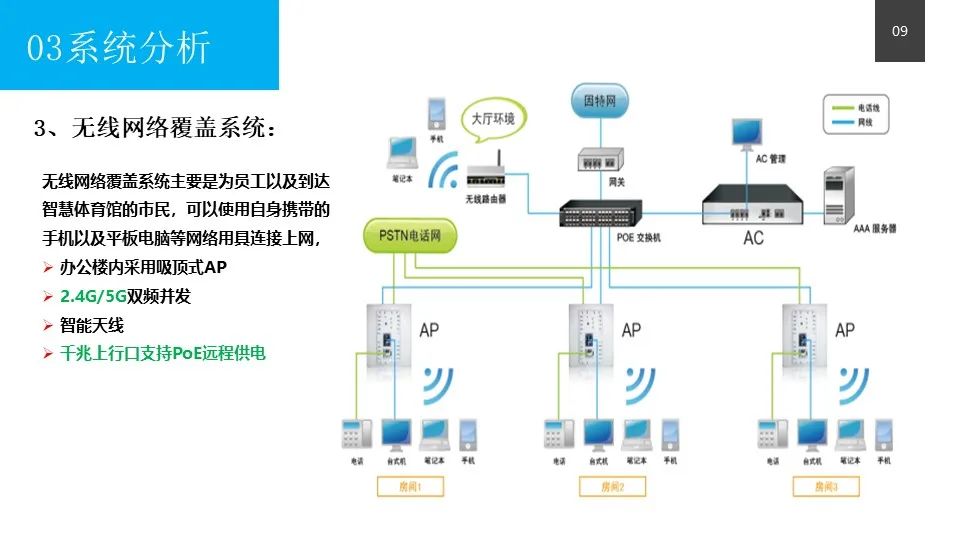

3、无线网络覆盖系统：

   无线网络覆盖系统主要是为员工以及到达智慧体育馆的市民，可以使用自身携带的手机以及平板电脑等网络用具连接上网，

Ø办公楼内采用吸顶式AP

Ø2.4G/5G双频并发

Ø智能天线

Ø千兆上行口支持PoE远程供电

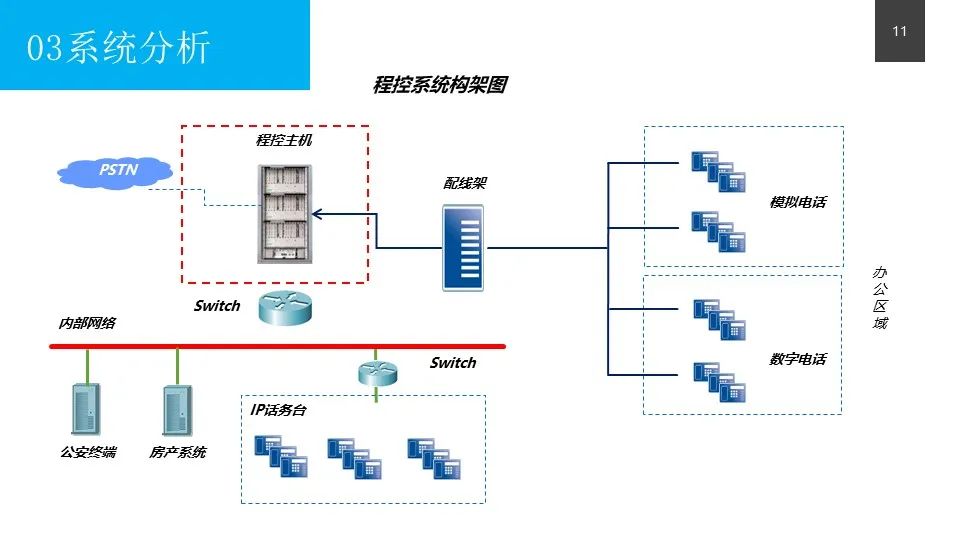

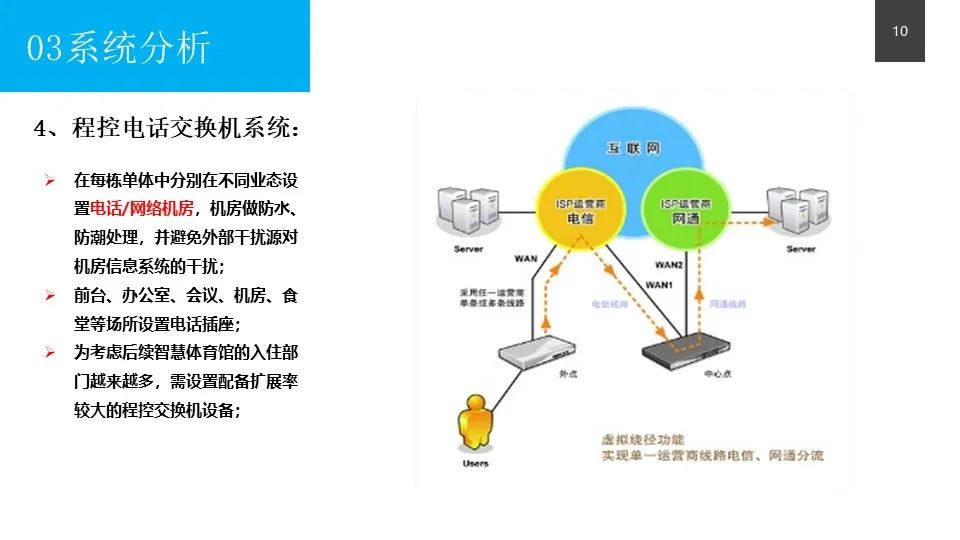

4、程控电话交换机系统：

Ø在每栋单体中分别在不同业态设置电话/网络机房，机房做防水、防潮处理，并避免外部干扰源对机房信息系统的干扰；

Ø前台、办公室、会议、机房、食堂等场所设置电话插座；

Ø为考虑后续智慧体育馆的入住部门越来越多，需设置配备扩展率较大的程控交换机设备；

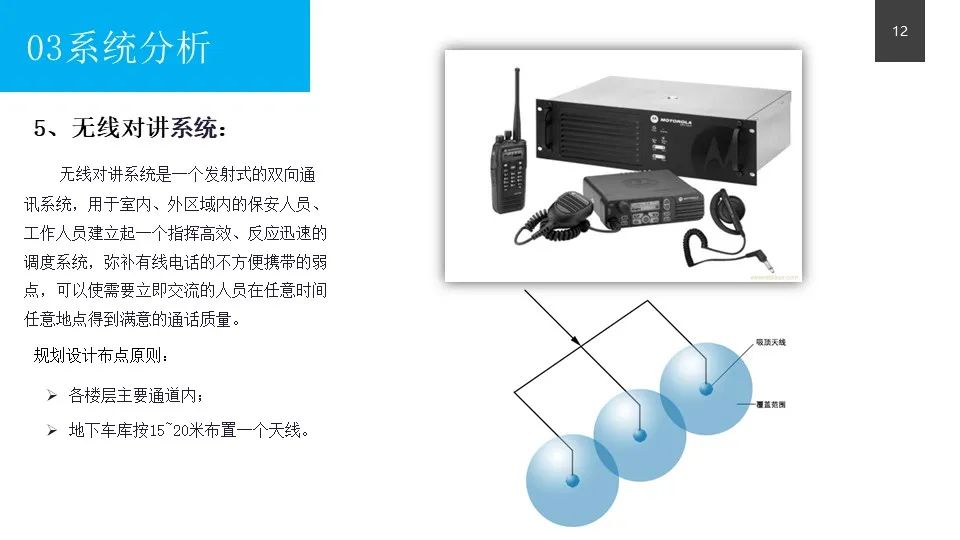

5、无线对讲系统：

   无线对讲系统是一个发射式的双向通讯系统，用于室内、外区域内的保安人员、工作人员建立起一个指挥高效、反应迅速的调度系统，弥补有线电话的不方便携带的弱点，可以使需要立即交流的人员在任意时间任意地点得到满意的通话质量。

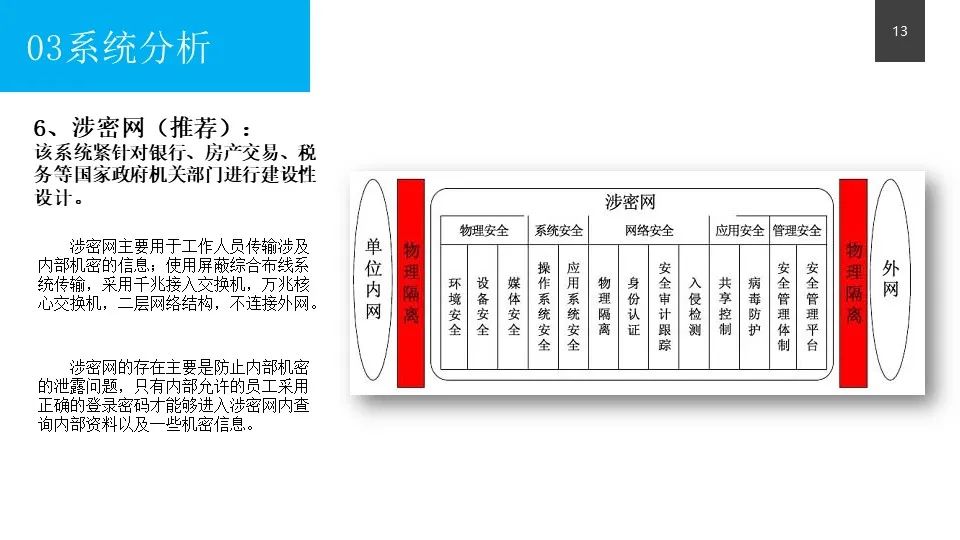

6、涉密网（推荐）：

   该系统紧针对银行、房产交易、税务等国家政府机关部门进行建设性设计。

   涉密网主要用于工作人员传输涉及内部机密的信息；使用屏蔽综合布线系统传输，采用千兆接入交换机，万兆核心交换机，二层网络结构，不连接外网。

   涉密网的存在主要是防止内部机密的泄露问题，只有内部允许的员工采用正确的登录密码才能够进入涉密网内查询内部资料以及一些机密信息。

综合安防系统

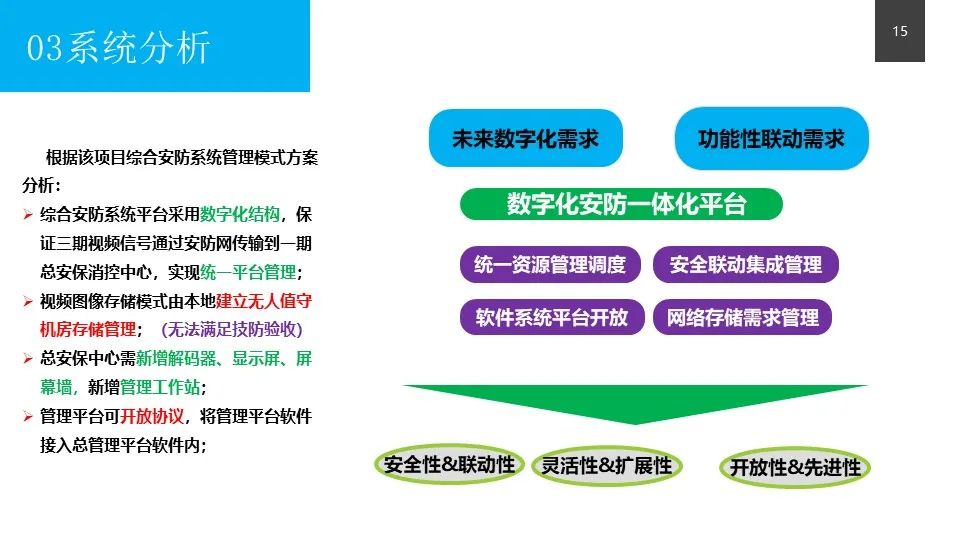

   根据该项目综合安防系统管理模式方案分析：

Ø综合安防系统平台采用数字化结构，保证三期视频信号通过安防网传输到一期总安保消控中心，实现统一平台管理；

Ø视频图像存储模式由本地建立无人值守机房存储管理；（无法满足技防验收）

Ø总安保中心需新增解码器、显示屏、屏幕墙，新增管理工作站；

Ø管理平台可开放协议，将管理平台软件接入总管理平台软件内；

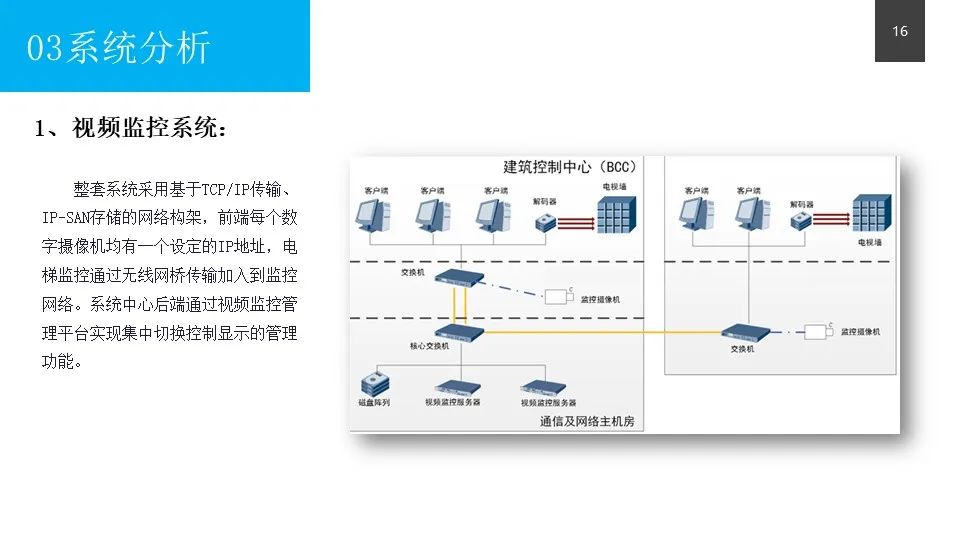

1、视频监控系统：

   整套系统采用基于TCP/IP传输、IP-SAN存储的网络构架，前端每个数字摄像机均有一个设定的IP地址，电梯监控通过无线网桥传输加入到监控网络。系统中心后端通过视频监控管理平台实现集中切换控制显示的管理功能。

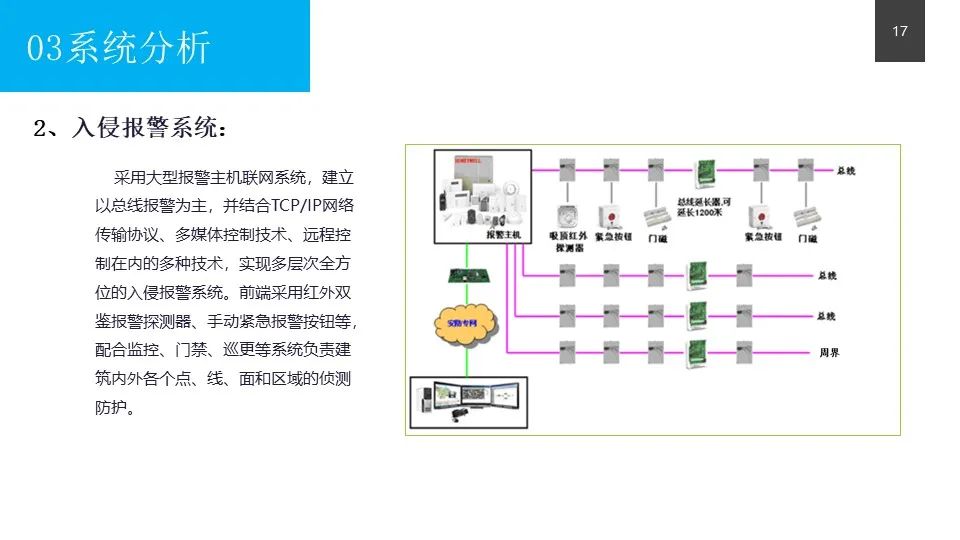

2、入侵报警系统：

    采用大型报警主机联网系统，建立以总线报警为主，并结合TCP/IP网络传输协议、多媒体控制技术、远程控制在内的多种技术，实现多层次全方位的入侵报警系统。前端采用红外双监报警探测器、手动紧急报警按钮等，配合监控、门禁、巡更等系统负责建筑内外各个点、线、面和区域的侦测防护。

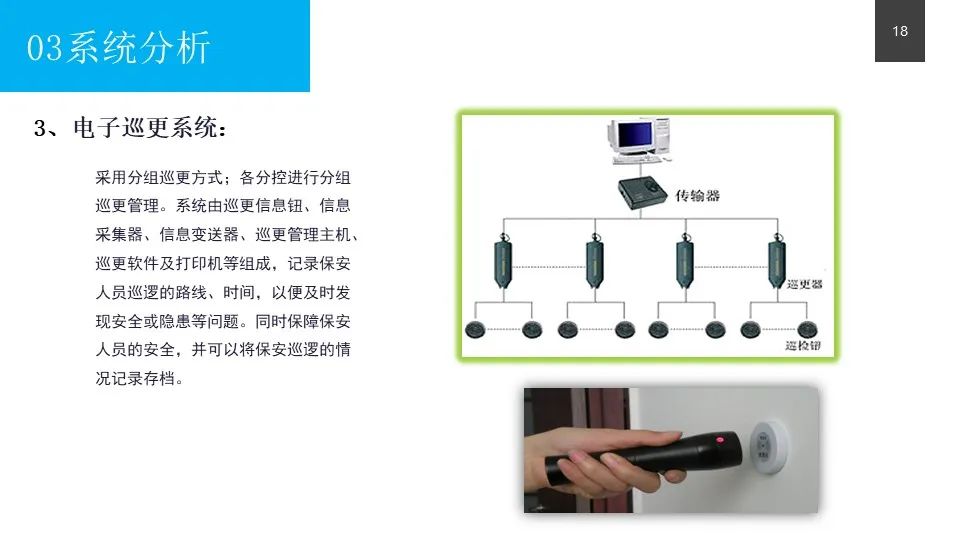

3、电子巡更系统：

   采用分组巡更方式；各分控进行分组巡更管理。系统由巡更信息钮、信息采集器、信息变送器、巡更管理主机、巡更软件及打印机等组成，记录保安人员巡逻的路线、时间，以便及时发现安全或隐患等问题。同时保障保安人员的安全，并可以将保安巡逻的情况记录存档。

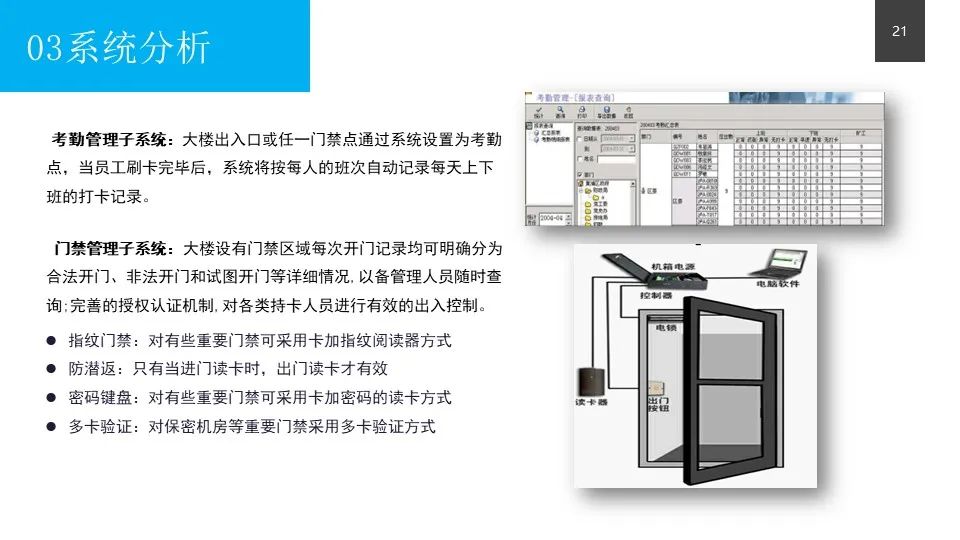

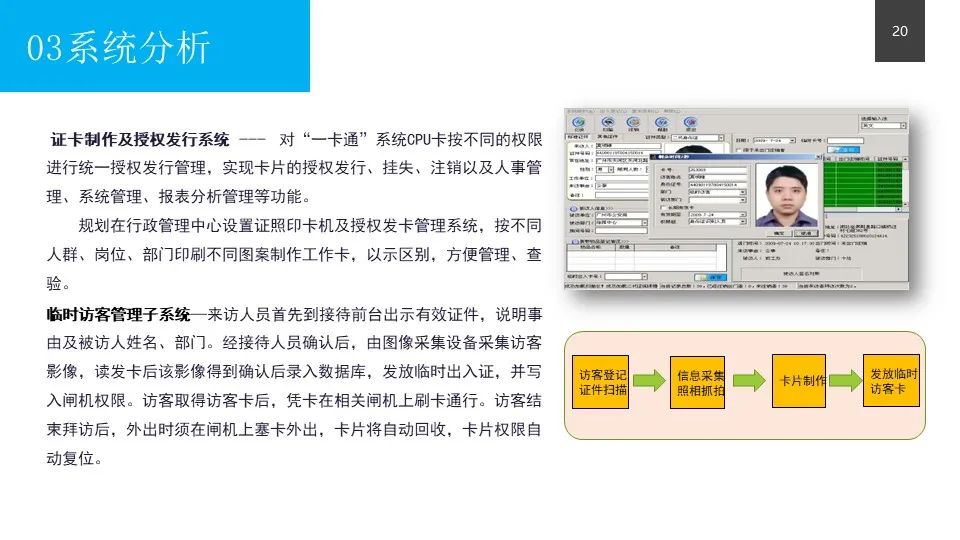

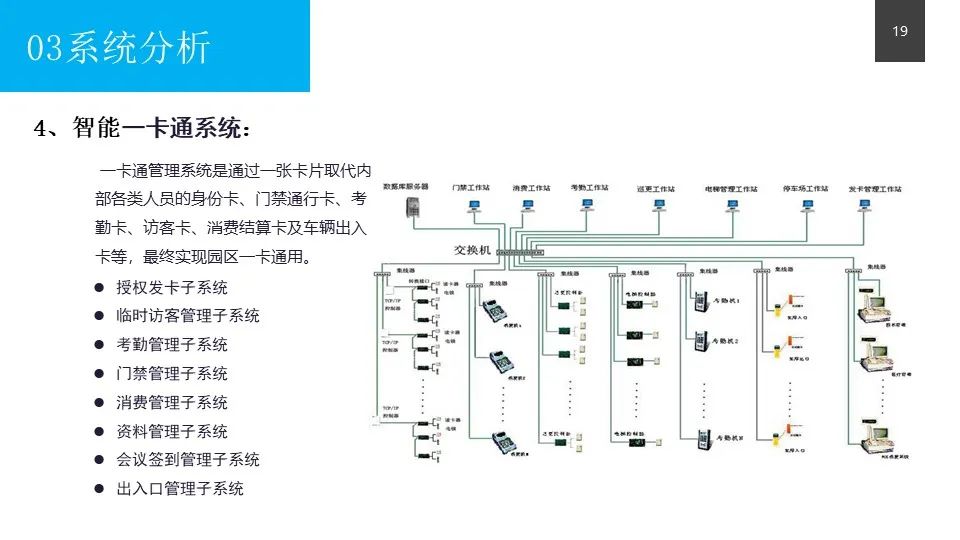

4、智能一卡通系统：

    一卡通管理系统是通过一张卡片取代内部各类人员的身份卡、门禁通行卡、考勤卡、访客卡、消费结算卡及车辆出入卡等，最终实现园区一卡通用。

---
