VXLAN

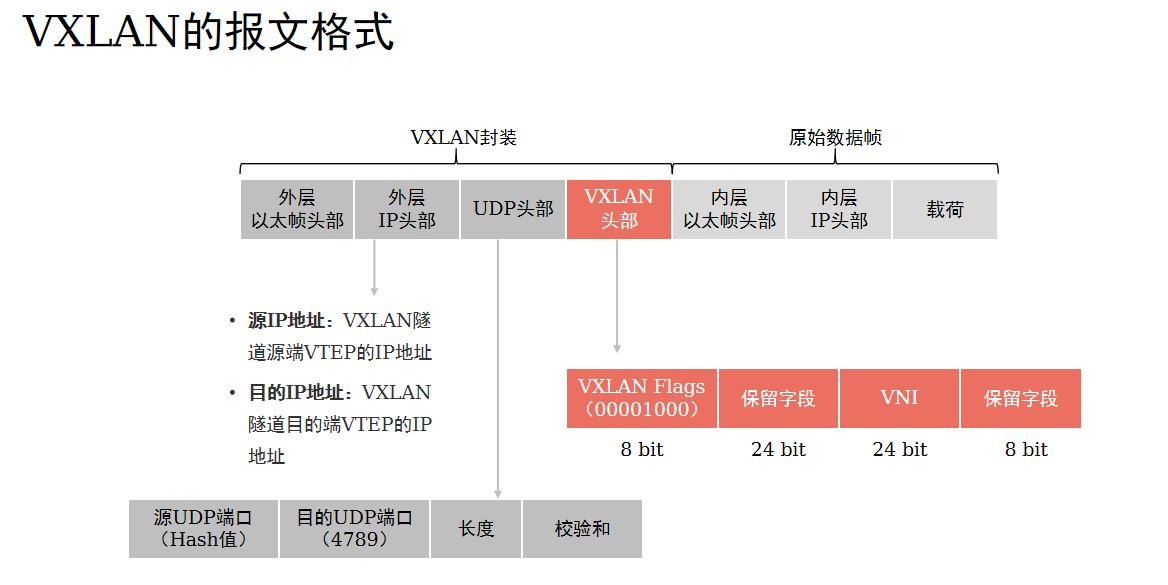

 VXLAN在本质上是一种VPN技术，能够在任意路由可达的物理网络（Underlay网络）上叠加二层虚拟网络（Overlay网络），采用MAC in UDP封装来延伸二层网络，将以太报文封装在IP报文之上，通过路由在网络中传输，无需关注虚拟机的MAC地址。且三层网络无网络结构限制，具备大规模扩展能力。通过路由网络，虚拟机迁移不受网络架构限制

 VXLAN相关的一些概念：Virtual eXtensible Local Area Network，虚拟扩展局域网

 NVE：Network Virtualization Edge 网络虚拟边缘（实现网络虚拟化功能的网络实体）

 VTEP：VXLAN Tunnel Endpoints    vxlan的隧道端点（NVE内，用于vxlan报文的封装和解封装）

 VNI：VXLAN Network Identifier    网络标识，类似VLAN ID 用于区分VXLAN段

 BD:Bridge Domain  桥域 类似vlan的广播域

 VBDIF：类似vlanif 实现不同广播域互通

 VAP:Virtual Access Point 虚拟接入点，实现vxlan的业务接入

 Edge:vxlan网络的边缘接入设备（连接内部网络和终端）

 Border:vxlan网络和外部网络通信的节点（连接内部网络和外部网络）

EVPN: Ethernet Virtual Private Network 一种用于二层网络互联的VPN技术

Vxlan隧道：由一对VTEP确定，报文在VTEB设备封装后在VXLAN隧道中依靠路由进行传输，只要vxlan隧道两端VTEB是三层路由可达的，vxlan隧道就可以建立成功。

创建vxlan隧道方式分两种：

静态隧道：通过手工配置本端和远端VNI、VTEB IP地址和头端复制列表来完成

<CE2>sy immediately         //进入不许反悔模式配置

[CE2]bridge-domain 300         //创建BD


[CE2-bd300]vxlan vni 5020      //分配VNI

[CE2-bd300]int g1/0/1

[CE2-GE1/0/1]undo shutdown         //进入接口视图开启接口

[CE2]int g1/0/1.30 mode l2           //进入L2类型子接口

[CE2-GE1/0/1.30]encapsulation dot1q vid 30      //配置vid

[CE2-GE1/0/1.30]bridge-domain 300     //子接口将vlan接入BD

[CE2]int Vbdif 300      //创建vbdif接口

[CE2-Vbdif300]ip address 192.168.20.254 24     //类似于vlanif，作为BD的网关


[CE2]int Nve 1          //创建NVE

[CE2-Nve1]source 2.2.2.2     //配置nve接口

[CE2-Nve1]vni 5020 head-end peer-list 1.1.1.1    //配置头部复制列表，建立vxlan隧道

 动态隧道 ：通过BGP EVPN（以太网虚拟私有网络）方式建立vxlan隧道，在VTEB之间建立BGP EVPN对等体，对等体之间利用BGP EVPN路由来互相传递VNI和VTEP IP地址信息，从而实现动态地建立VXLAN隧道。

BGP EVPN通过扩展BGP协议新定义了几种BGP EVPN路由，这些路由可以用于传递VTEP地址和主机信息，因此BGP EVPN应用于VXLAN网络中，可以使VTEP发现和主机信息学习从数据平面转移到控制平面。

Type 2路由（MAC/IP路由）：用于主机MAC地址/ARP/IP路由通告。

Type 3路由（Inclusive Multicast路由）：用于传递二层VNI和VTEP IP地址信息，实现VTEP的自动发现和VXLAN隧道的动态建立，实现BUM报文转发。

Type 5路由（IP前缀路由）：用于主机IP路由通告，外部网络路由通告。

BGP EVPN与MPLS VPN类似，为了控制路由的发送、接收，BGP EVPN同样存在VPN实例的概念（EVPN实例），与传统的IP VPN实例相同，EVPN实例存在RD和RT值，传递路由时使用扩展团体属性携带EVPN实例RT值。

 EVPN实例与BD进行绑定，BD下的MAC地址表项会通过BGP EVPN路由进行传递，在传递时会携带BD绑定的EVPN实例ERT值，对端收到之后对比本地EVPN实例的IRT值，将EVPN路由放入对应的EVPN实例路由表，同时解析EVPN路由表获取MAC地址表项，放入本端与该EVPN实例绑定的BD的MAC地址表中。

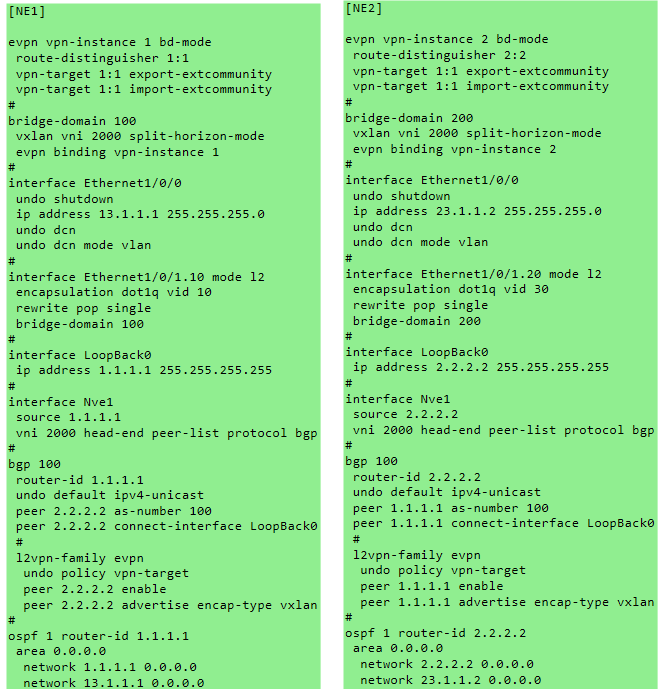

[NE1]

evpn vpn-instance 1 bd-mode
 route-distinguisher 1:1
 vpn-target 1:1 export-extcommunity
 vpn-target 1:1 import-extcommunity
#
bridge-domain 100
 vxlan vni 2000 split-horizon-mode
 evpn binding vpn-instance 1
#
interface Ethernet1/0/1.10 mode l2
 encapsulation dot1q vid 10
 rewrite pop single
 bridge-domain 100
#
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255
#
interface Nve1
 source 1.1.1.1
 vni 2000 head-end peer-list protocol bgp
#
bgp 100
 router-id 1.1.1.1
 undo default ipv4-unicast
 peer 2.2.2.2 as-number 100
 peer 2.2.2.2 connect-interface LoopBack0
 #
 l2vpn-family evpn
  undo policy vpn-target
  peer 2.2.2.2 enable
  peer 2.2.2.2 advertise encap-type vxlan

 NE2也如上配置，两终端可以互通。
