Flink流计算编程--watermark(水位线)简介

1、watermark的概念

watermark是一种衡量Event Time进展的机制,它是数据本身的一个隐藏属性。通常基于Event Time的数据,自身都包含一个timestamp,例如1472693399700(2016-09-01 09:29:59.700),而这条数据的watermark时间则可能是:

watermark(1472693399700) = 1472693396700(2016-09-01 09:29:56.700)

这条数据的watermark时间是什么含义呢?即:timestamp小于1472693396700(2016-09-01 09:29:56.700)的数据,都已经到达了。

这里写图片描述

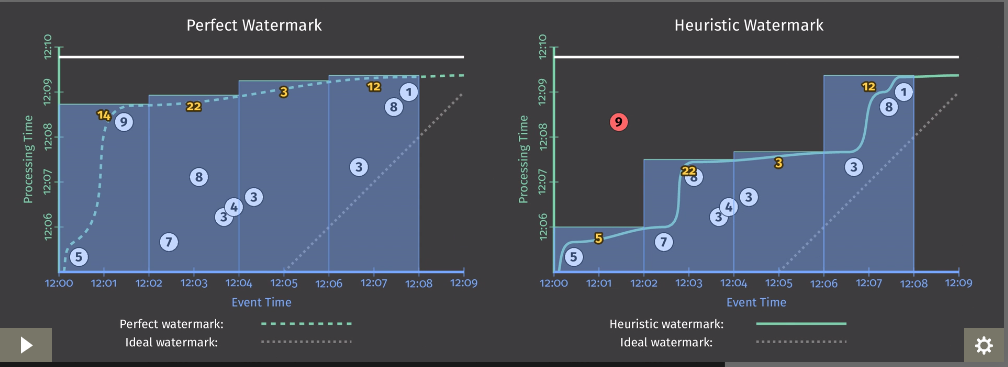

图中蓝色虚线和实线代表着watermark的时间。

2、watermark有什么用?

watermark是用于处理乱序事件的,而正确的处理乱序事件,通常用watermark机制结合window来实现。

我们知道,流处理从事件产生,到流经source,再到operator,中间是有一个过程和时间的。虽然大部分情况下,流到operator的数据都是按照事件产生的时间顺序来的,但是也不排除由于网络、背压等原因,导致乱序的产生(out-of-order或者说late element)。

但是对于late element,我们又不能无限期的等下去,必须要有个机制来保证一个特定的时间后,必须触发window去进行计算了。这个特别的机制,就是watermark。

3、watermark如何分配?

通常,在接收到source的数据后,应该立刻生成watermark;但是,也可以在source后,应用简单的map或者filter操作,然后再生成watermark。

生成watermark的方式主要有2大类:

(1):With Periodic Watermarks
(2):With Punctuated Watermarks

第一种可以定义一个最大允许乱序的时间,这种情况应用较多。
我们主要来围绕Periodic Watermarks来说明,下面是生成periodic watermark的方法:

/**
 * This generator generates watermarks assuming that elements come out of order to a certain degree only.
 * The latest elements for a certain timestamp t will arrive at most n milliseconds after the earliest
 * elements for timestamp t.
 */
class BoundedOutOfOrdernessGenerator extends AssignerWithPeriodicWatermarks[MyEvent] {

    val maxOutOfOrderness = 3500L; // 3.5 seconds

    var currentMaxTimestamp: Long;

    override def extractTimestamp(element: MyEvent, previousElementTimestamp: Long): Long = {
        val timestamp = element.getCreationTime()
        currentMaxTimestamp = max(timestamp, currentMaxTimestamp)
        timestamp;
    }

    override def getCurrentWatermark(): Watermark = {
        // return the watermark as current highest timestamp minus the out-of-orderness bound
        new Watermark(currentMaxTimestamp - maxOutOfOrderness);
    }
}

程序中有一个extractTimestamp方法,就是根据数据本身的Event time来获取;还有一个getCurrentWatermar方法,是用currentMaxTimestamp - maxOutOfOrderness来获取的。

这里的概念有点抽象,下面我们结合数据,在window中来实际演示下每个element的timestamp和watermark是多少,以及何时触发window。

4、生成并跟踪watermark代码

4.1、程序说明
我们从socket接收数据,然后经过map后立刻抽取timetamp并生成watermark,之后应用window来看看watermark和event time如何变化,才导致window被触发的。
4.2、代码如下

import java.text.SimpleDateFormat

import org.apache.flink.streaming.api.scala._
import org.apache.flink.streaming.api.TimeCharacteristic
import org.apache.flink.streaming.api.functions.AssignerWithPeriodicWatermarks
import org.apache.flink.streaming.api.scala.StreamExecutionEnvironment
import org.apache.flink.streaming.api.scala.function.WindowFunction
import org.apache.flink.streaming.api.watermark.Watermark
import org.apache.flink.streaming.api.windowing.assigners.TumblingEventTimeWindows
import org.apache.flink.streaming.api.windowing.time.Time
import org.apache.flink.streaming.api.windowing.windows.TimeWindow
import org.apache.flink.util.Collector


object WatermarkTest {

  def main(args: Array[String]): Unit = {
    if (args.length != 2) {
      System.err.println("USAGE:\nSocketWatermarkTest <hostname> <port>")
      return
    }

    val hostName = args(0)
    val port = args(1).toInt

    val env = StreamExecutionEnvironment.getExecutionEnvironment
    env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime)

    val input = env.socketTextStream(hostName,port)

    val inputMap = input.map(f=> {
      val arr = f.split("\\W+")
      val code = arr(0)
      val time = arr(1).toLong
      (code,time)
    })

    val watermark = inputMap.assignTimestampsAndWatermarks(new AssignerWithPeriodicWatermarks[(String,Long)] {

      var currentMaxTimestamp = 0L
      val maxOutOfOrderness = 10000L//最大允许的乱序时间是10s

      var a : Watermark = null

      val format = new SimpleDateFormat("yyyy-MM-dd HH:mm:ss.SSS")

      override def getCurrentWatermark: Watermark = {
        a = new Watermark(currentMaxTimestamp - maxOutOfOrderness)
        a
      }

      override def extractTimestamp(t: (String,Long), l: Long): Long = {
        val timestamp = t._2
        currentMaxTimestamp = Math.max(timestamp, currentMaxTimestamp)
        println("timestamp:" + t._1 +","+ t._2 + "|" +format.format(t._2) +","+  currentMaxTimestamp + "|"+ format.format(currentMaxTimestamp) + ","+ a.toString)
        timestamp
      }
    })

    val window = watermark
    .keyBy(_._1)
    .window(TumblingEventTimeWindows.of(Time.seconds(3)))
    .apply(new WindowFunctionTest)

    window.print()

    env.execute()
  }

  class WindowFunctionTest extends WindowFunction[(String,Long),(String, Int,String,String,String,String),String,TimeWindow]{

    override def apply(key: String, window: TimeWindow, input: Iterable[(String, Long)], out: Collector[(String, Int,String,String,String,String)]): Unit = {
      val list = input.toList.sortBy(_._2)
      val format = new SimpleDateFormat("yyyy-MM-dd HH:mm:ss.SSS")
      out.collect(key,input.size,format.format(list.head._2),format.format(list.last._2),format.format(window.getStart),format.format(window.getEnd))
    }

  }


}

4.3、程序详解
(1)接收socket数据
(2)将每行数据按照字符分隔,每行map成一个tuple类型(code,time)
(3)抽取timestamp生成watermark。并打印(code,time,格式化的time,currentMaxTimestamp,currentMaxTimestamp的格式化时间,watermark时间)。
(4)event time每隔3秒触发一次窗口,输出(code,窗口内元素个数,窗口内最早元素的时间,窗口内最晚元素的时间,窗口自身开始时间,窗口自身结束时间)

注意:new AssignerWithPeriodicWatermarks[(String,Long)中有抽取timestamp和生成watermark2个方法,在执行时,它是先抽取timestamp,后生成watermark,因此我们在这里print的watermark时间,其实是上一条的watermark时间,我们到数据输出时再解释。

这里写图片描述
生成的Job Graph

5、通过数据跟踪watermark的时间

我们重点看看watermark与timestamp的时间,并通过数据来看看window的触发时机。

首先,我们开启socket,输入第一条数据:

000001,1461756862000

输出的out文件如下:

timestamp:000001,1461756862000|2016-04-27 19:34:22.000,1461756862000|2016-04-27 19:34:22.000,Watermark @ -10000

这里,看下watermark的值,-10000,即0-10000得到的。这就说明程序先执行timestamp,后执行watermark。所以,每条记录打印出的watermark,都应该是上一条的watermark。为了观察方便,我汇总了输出如下:
这里写图片描述

此时,wartermark的时间按照逻辑,已经落后于currentMaxTimestamp10秒了。我们继续输入:

这里写图片描述
此时,输出内容如下:
这里写图片描述
我们再次汇总,见下表:
这里写图片描述

我们继续输入,这时我们再次输入:
这里写图片描述
输出如下:
这里写图片描述
汇总如下:
这里写图片描述

到这里,window仍然没有被触发,此时watermark的时间已经等于了第一条数据的Event Time了。那么window到底什么时候被触发呢?我们再次输入:
这里写图片描述
输出:
这里写图片描述
汇总:
这里写图片描述

OK,window仍然没有触发,此时,我们的数据已经发到2016-04-27 19:34:33.000了,最早的数据已经过去了11秒了,还没有开始计算。那是不是要等到13(10+3)秒过去了,才开始触发window呢?答案是否定的。

我们再次增加1秒,输入:
这里写图片描述
输出:
这里写图片描述
汇总:
这里写图片描述

到这里,我们做一个说明:
window的触发机制,是先按照自然时间将window划分,如果window大小是3秒,那么1分钟内会把window划分为如下的形式:

[00:00:00,00:00:03)
[00:00:03,00:00:06)
...
[00:00:57,00:01:00)

如果window大小是10秒,则window会被分为如下的形式:

[00:00:00,00:00:10)
[00:00:10,00:00:20)
...
[00:00:50,00:01:00)

window的设定无关数据本身,而是系统定义好了的。

输入的数据中,根据自身的Event Time,将数据划分到不同的window中,如果window中有数据,则当watermark时间>=Event Time时,就符合了window触发的条件了,最终决定window触发,还是由数据本身的Event Time所属的window中的window_end_time决定。

上面的测试中,最后一条数据到达后,其水位线已经升至19:34:24秒,正好是最早的一条记录所在window的window_end_time,所以window就被触发了。

为了验证window的触发机制,我们继续输入数据:
这里写图片描述
输出:
这里写图片描述
汇总:
这里写图片描述

此时,watermark时间虽然已经达到了第二条数据的时间,但是由于其没有达到第二条数据所在window的结束时间,所以window并没有被触发。那么,第二条数据所在的window时间是:

[19:34:24,19:34:27)

也就是说,我们必须输入一个19:34:27秒的数据,第二条数据所在的window才会被触发。我们继续输入:
这里写图片描述
输出:
这里写图片描述
汇总:
这里写图片描述

此时,我们已经看到,window的触发要符合以下几个条件:

1、watermark时间 >= window_end_time
2、在[window_start_time,window_end_time)中有数据存在

同时满足了以上2个条件,window才会触发。

而且,这里要强调一点,watermark是一个全局的值,不是某一个key下的值,所以即使不是同一个key的数据,其warmark也会增加,例如:
输入:

000002,1461756879000

输出:

timestamp:000002,1461756879000|2016-04-27 19:34:39.000,1461756879000|2016-04-27 19:34:39.000,Watermark @ 1461756867000

我们看到,currentMaxTimestamp也增加了。

6、watermark+window处理乱序

我们上面的测试,数据都是按照时间顺序递增的,现在,我们输入一些乱序的(late)数据,看看watermark结合window机制,是如何处理乱序的。
输入:
这里写图片描述
输出:
这里写图片描述
汇总:
这里写图片描述
可以看到,虽然我们输入了一个19:34:31的数据,但是currentMaxTimestamp和watermark都没变。此时,按照我们上面提到的公式:

1、watermark时间 >= window_end_time
2、在[window_start_time,window_end_time)中有数据存在

watermark时间(19:34:29) < window_end_time(19:34:33),因此不能触发window。

那如果我们再次输入一条19:34:43的数据,此时watermark时间会升高到19:34:33,这时的window一定就会触发了,我们试一试:
输入:
这里写图片描述
输出:
这里写图片描述

这里,我么看到,窗口中有2个数据,19:34:31和19:34:32的,但是没有19:34:33的数据,原因是窗口是一个前闭后开的区间,19:34:33的数据是属于[19:34:33,19:34:36)的窗口的。

上边的结果,已经表明,对于out-of-order的数据,Flink可以通过watermark机制结合window的操作,来处理一定范围内的乱序数据。那么对于“迟到”太多的数据,Flink是怎么处理的呢?

7、late element的处理

我们输入一个乱序很多的(其实只要Event Time < watermark时间)数据来测试下:
输入:
这里写图片描述
输出:
这里写图片描述

我们看到,我们输入的数据是19:34:32的,而当前watermark时间已经来到了19:34:33,Event Time < watermark时间,所以来一条就触发一个window。

8、总结

8.1、Flink如何处理乱序?

watermark+window机制

window中可以对input进行按照Event Time排序,使得完全按照Event Time发生的顺序去处理数据,以达到处理乱序数据的目的。

8.2、Flink何时触发window?

1、Event Time < watermark时间(对于late element太多的数据而言)

或者

1、watermark时间 >= window_end_time(对于out-of-order以及正常的数据而言)
2、在[window_start_time,window_end_time)中有数据存在

8.3、Flink应该如何设置最大乱序时间?

这个要结合自己的业务以及数据情况去设置。如果maxOutOfOrderness设置的太小,而自身数据发送时由于网络等原因导致乱序或者late太多,那么最终的结果就是会有很多单条的数据在window中被触发,数据的正确性影响太大。

最后,我们通过一张图来看看watermark、Event Time和window的关系:
这里写图片描述

9、参考

http://data-artisans.com/how-apache-flink-enables-new-streaming-applications-part-1/
https://ci.apache.org/projects/flink/flink-docs-release-1.1/apis/streaming/event_time.html
https://ci.apache.org/projects/flink/flink-docs-release-1.1/apis/streaming/event_timestamps_watermarks.html
https://www.oreilly.com/ideas/the-world-beyond-batch-streaming-101
https://static.googleusercontent.com/media/research.google.com/en//pubs/archive/43864.pdf
http://www.cnblogs.com/fxjwind/p/5627187.html
