搓个电磁铁小单摆

搓了两个小螺线管,磁力比预想的小好多。。。
既然这么小,那就凑个小单摆吧


一、制作步骤

  1. 制作螺线管

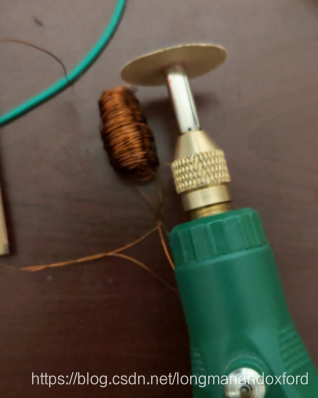

    取0.3mm的漆包线一卷 买细了用小电钻缠成一卷。

在这里插入图片描述

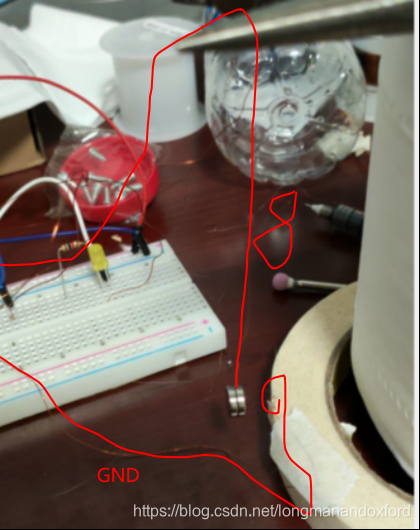

  1. 找一根铜线,下面夹两个磁铁,挂起来。在这里插入图片描述

  2. 把螺线管放到磁铁两侧

  3. 连接电路

  4. 电磁铁两端接到GND和LED的 ‘ - ’

  5. LED的 ‘ - ’ 接到 pin 2

  6. 小磁铁作为开关,一端接到 pin 8

  7. 开关另一端接地 (GND)
    在这里插入图片描述

  8. (电阻是调试的时候防止烧掉LED用的,最后运行时不要连到电路里,不然会降低电流降低磁力)在这里插入图片描述
    在这里插入图片描述

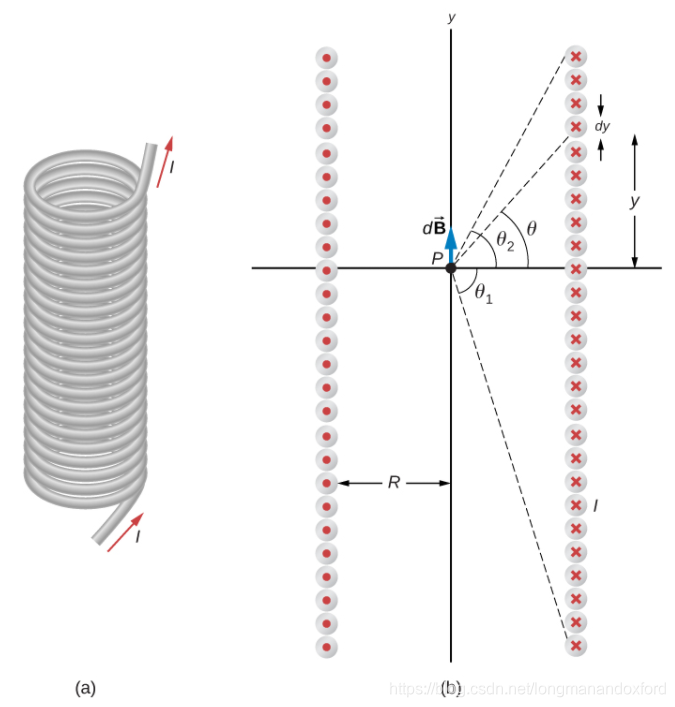

    公式来源https://phys.libretexts.org/Bookshelves/University_Physics/Book%3A_University_Physics_(OpenStax)/Book%3A_University_Physics_II_-Thermodynamics_Electricity_and_Magnetism(OpenStax)/12%3A_Sources_of_Magnetic_Fields/12.07%3A_Solenoids_and_Toroids

  9. (右侧的电磁铁其实没什么用,懒得连了但是也能摆起来 = = )

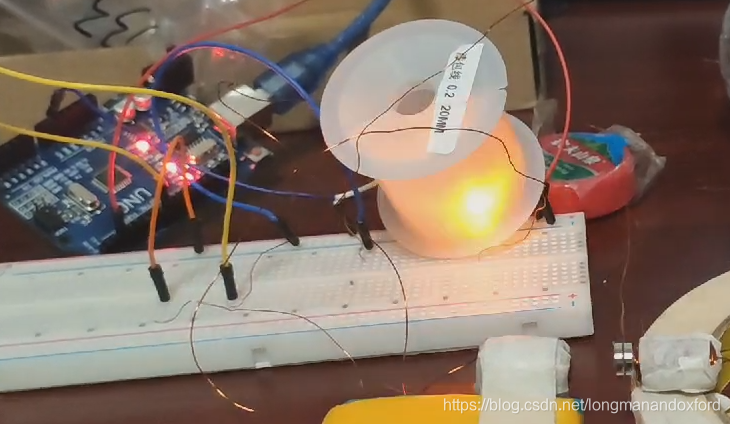

  10. (找个东西套到LED上防止闪到眼)

二、程序

Arduino 的代码如下:


#define OUT 2



int Switch_Stat;


void setup() {
  Serial. begin(9600);
  // initialize digital pin LED_BUILTIN as an output.
  pinMode(OUT, OUTPUT);
   pinMode(8,INPUT_PULLUP);  //pin 8 forced to HIGH when there is no external input
}

// the loop function runs over and over again forever
void loop() {




  if ( digitalRead(8)== LOW )
  {
    Serial.print("switch on ") ;
    Serial.println("");
    digitalWrite(OUT, HIGH);   // turn the LED on (HIGH is the voltage level)
                         // wait for a second

  }
  else
  {
    Serial.print("switch off ") ;
    Serial.println("");
       digitalWrite(OUT, LOW);
    }



  }

stay safe and have fun
