ILI9341 液晶控制器详解

1、ILI9341 液晶控制器简介：

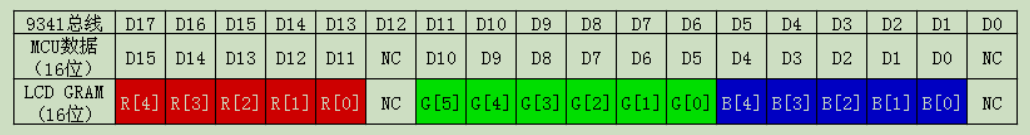

ILI9341 液晶控制器自带显存，其显存总大小为 172800（24032018/8），即 18 位模式（26万色）下的显存量。在 16 位模式下，ILI9341 采用 RGB565 格式存储颜色数据，此时 ILI9341的 18 位数据线与 MCU 的 16 位数据线以及 LCD GRAM 的对应关系如图所示：
在这里插入图片描述
从图中可以看出，ILI9341 在 16 位模式下面，数据线有用的是：D17~D13 和 D11~D1，D0和 D12 没有用到，ILI9341 的 D17~D13 和 D11~D1 对应 MCU 的 D15~D0。
MCU 的 16 位数据，最低 5 位代表蓝色，中间 6 位为绿色，最高 5 位为红色。数值越大，表示该颜色越深。另外，特别注意 ILI9341 所有的指令都是 8 位的（高 8 位无效），且参数除了读写 GRAM 的时候是 16 位，其他操作参数，都是 8 位的
2、 ILI9341 的几个重要命令
（1）0XD3，读 ID4 指令
用于读取 LCD 控制器的 ID
