概述

DP102是松下的一款负压传感器, 可以测量负压检测管中的气压并驱动输出, 来控制继电器线圈.
可以设置为应差模式:
在低于下限(e.g. -50Kpa)时, 输出为0, 接通继电器线圈, 使压缩机工作, 产生负压.
直到负压高于上限(e.g. -65Kpa), 输出为1, 断开继电器控制线圈, 使压缩机停止工作, 不继续产生负压.
当负压降低(贴片用气/或者气密性不严), 在低于下限(e.g. -50Kpa)时, 输出为0, 接通继电器线圈, 使压缩机工作, 产生负压. 如此循环

现有设备上, 同学已经设置好了, 下限-50KPa, 上限-73KPa. 原来工作挺好的.
我这几天换了真空管, 由于真空管的密闭问题, 现在负压上限只能到-68Kpa. 导致空压机不停工作, 导致过热. 摸着空压机外壳烫手, 挺吓人的, 看来空压机是不能长时间连续运行的.

从空压机商家处了解到:

• 他们出厂时, 已经加了空压机专用油, 如果不漏油(将进气管和出气管搞长一点, 摆的位置比空压机高, 如果在出气管中喷出一些油, 也能流回去), 是不用补充空压机专用油的.
• 空压机长期运行, 如果超过100度, 算不正常.
  还好, 我今天看到的空压机温度, 还不到100度.

现在准备将真空上限修改为-65Kpa(现有真空管气密性能达到并保持的常态负压最大值, 好歹也得让空压机能休息一会, 寿命也长一些), 已经看了DP102的说明书, 试了一下, 将DP102的设置操作记录一下备用.

笔记

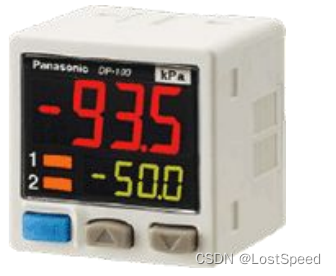

上电后的画面

DP102只有3个按键, 都在真空表的下方, 从左向右分别为: MODE + UP + DOWN

查看模式

短按(1秒)Mode键, 每次可以查看一个参数, 很快就恢复为主画面, 不是很方便.

进入设置模式

最好先将继电器的220V火线输出先摘下来, 防止空压机长时间工作过热. 等真空表设置完成, 再接上继电器输出的220V火线.

长按(4秒)Mode键, 进入设置模式,
进入设置模式后, 短按(1秒), 走到下一个参数, UP和DOWN键用来调整参数.

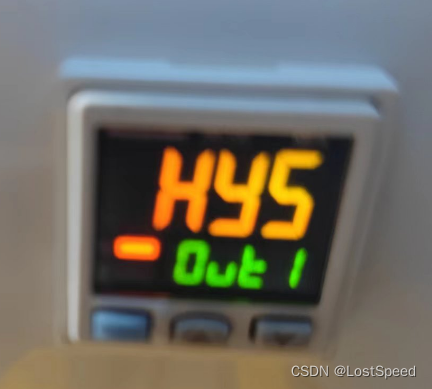

输出1检测模式

在次窗口中显示的绿字为OUT1, 说明这是OUT1的模式页.

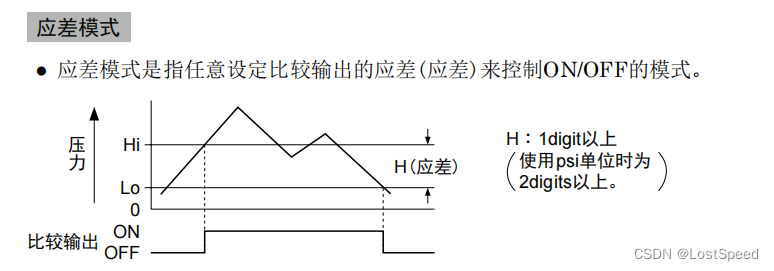

HY5是应差模式, 在高于上限后, 执行DO输出1, 断开继电器线圈;低于下限时, DO输出0, 接通继电器线圈.

应差模式就是真空泵应用的模式, 不用改.
短按(1秒)mode键, 进入下一个参数

输出2检测模式

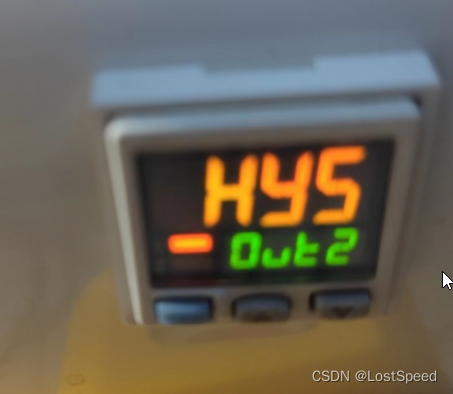

次窗口中绿字为OUT2, 说明此页为OUT2的检测模式.
短按(1秒)mode键, 进入下一个参数

输出1和输出2的常态(常开/常闭状态)设置

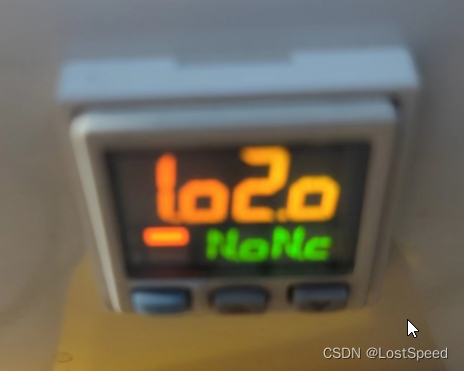

次窗口的绿字显示为NONC, 说明此页是设置输出1/输出2常态的页面.
1O2O 说明为输出1为常开, 输出2为常开.
短按(1秒)mode键, 进入下一个参数

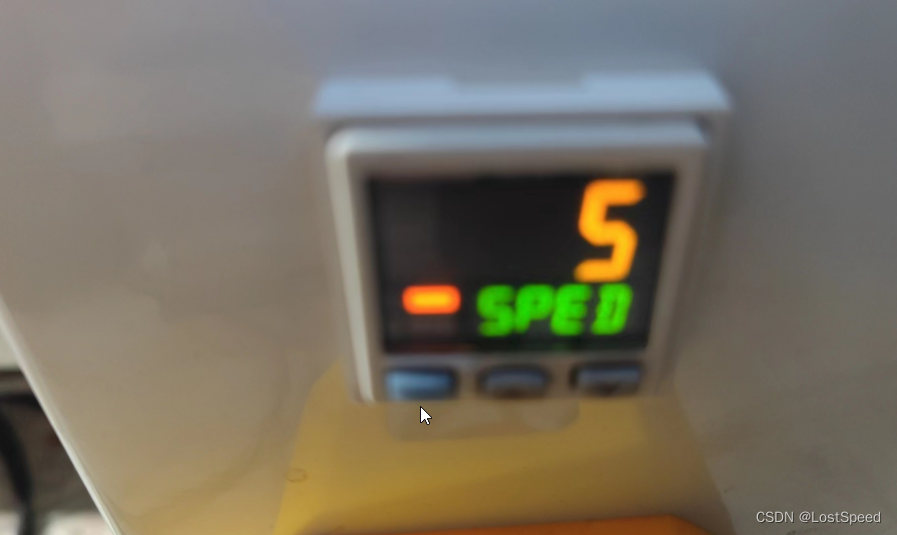

动作响应时间

次窗口绿字显示为SPED(估计是SPEED)的缩写, 说明这是影响时间的页面.
主窗口的5, 说明响应时间为5ms.
短按(1秒)mode键, 进入下一个参数

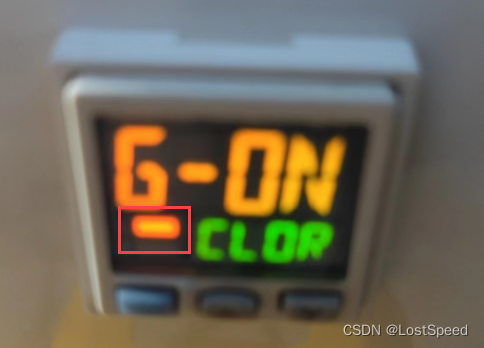

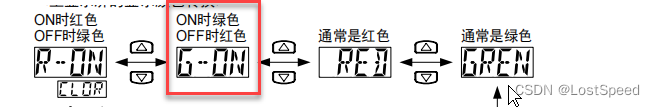

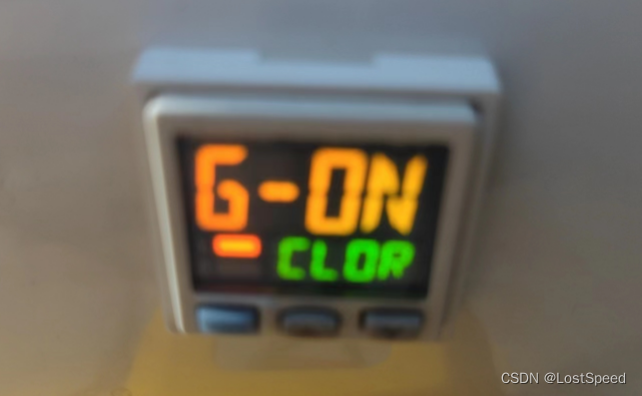

输出动作颜色的设置

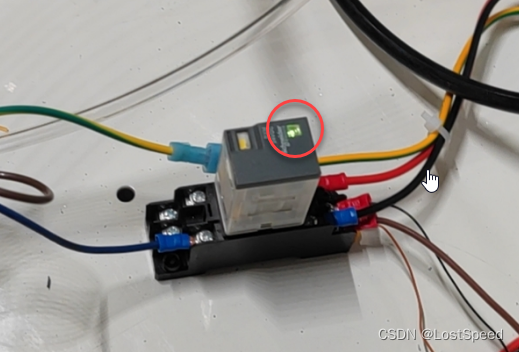

此时, 我的真空表处于负压不够的状态, 输出的是0, 继电器已经被接通, 此时显示的是红色. 输出状态显示在负压表的左下角.
短按(1秒)mode键, 进入下一个参数

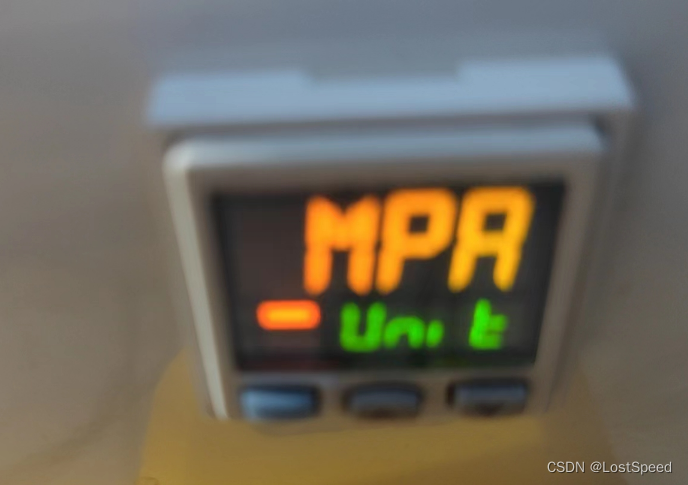

压力单位的设置

次窗口绿字为Unit, 说明此页为压力单位的设置, MPR(Mpa)就是我要的单位, 不用改.
短按(1秒)mode键, 进入下一个参数

回到正常的运行模式

在压力单位下, 再短按(1秒)一次mode键, 又回到了正常的运行模式.
并没有我要找的压力下限和压力上限的设置…
试了一下知道了, 在运行模式下, 短按(1秒)mode键, 在次窗口中就会显示当前是输出1/输出2的上限/下限, 然后在次窗口中显示的就是这个限的值, 直接用UP/DOWN改就行.

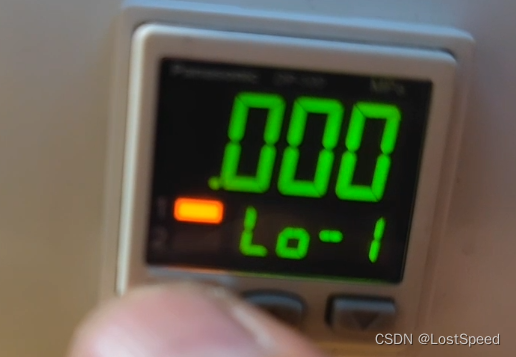

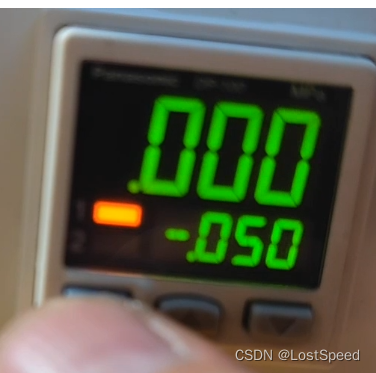

输出1下限的设置

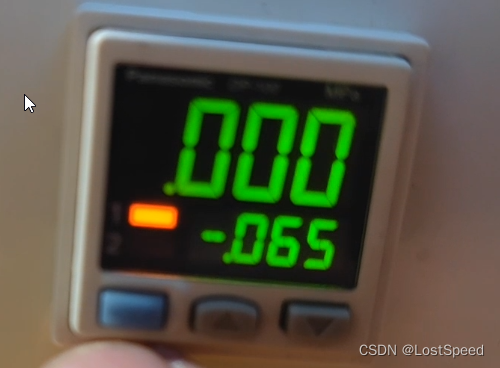

在运行模式下, 短按(1秒)mode键, 当次窗口绿字显示为LO-1时, 说明回到运行模式时, 显示的值是输出1的下限值.


这个值就是我关心的真空上限的值, 我已经将此值改为了-0.065Mpa 也就是 -65Kpa.

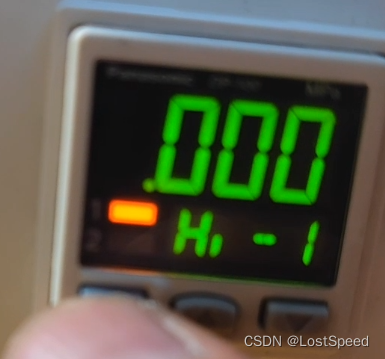

输出1上限的设置

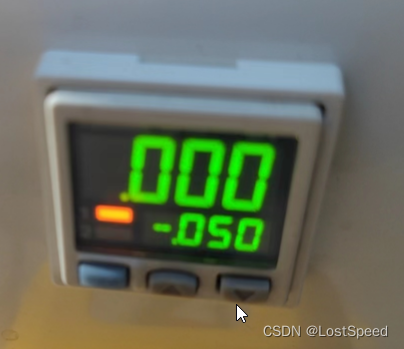

在运行模式下, 短按(1秒)mode键, 当次窗口绿字显示为Hi-1时, 说明回到运行模式时, 显示的值是输出1的上限值.


输出1上限值是 -50Kpa, 这是同学设定的经验值, 好使, 不用改.

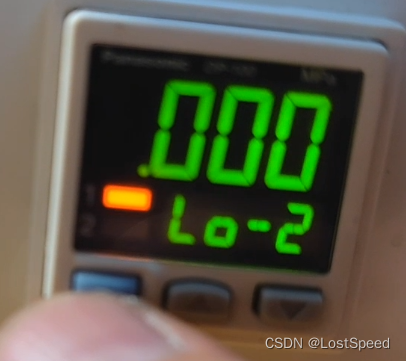

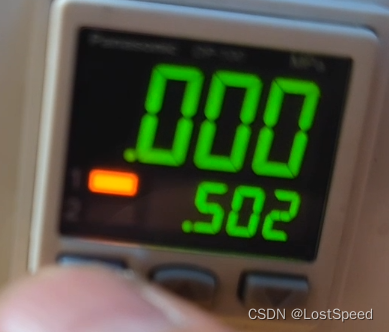

输出2下限的设置

在运行模式下, 短按(1秒)mode键, 当次窗口绿字显示为Lo-2时, 说明回到运行模式时, 显示的值是输出2的下限值.

输出2的DO在我设备上并没有用, 不关心这个值. 设置成比较大的正压值, 让DO2永远不会发生就行.

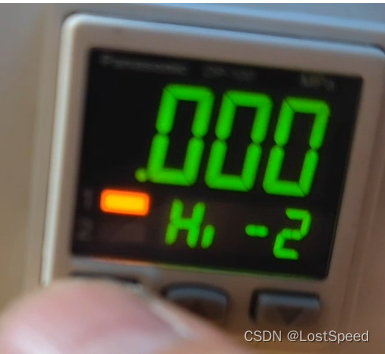

输出2上限的设置

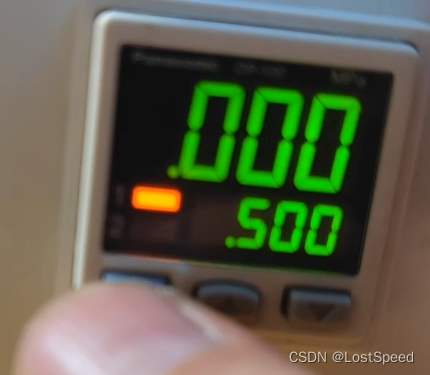

在运行模式下, 短按(1秒)mode键, 当次窗口绿字显示为Hi-2时, 说明回到运行模式时, 显示的值是输出2的上限值.


输出2的DO在我设备上并没有用, 不关心这个值. 设置成比较大的正压值, 让DO2永远不会发生就行.

备注

对于负压表, 哪个是上限, 那个是下限, 还分的不是很清楚.
等自己玩时, 再详细实验一下, 保证低于-50KPa, 就接通继电器抽真空. 到达-70Kpa就断开继电器的效果就是正确的.

补充 - 负压上限值的确定

我的设备在贴片用气时, 最高只能达到-72 ~ -73KPa.
不用气时, 可以达到-75KPa.
因为真空管最大负压为-80Kpa. 所以不敢往上再设置负压了.
暂时将负压上限设置为-70KPa, 这样在用气时, 也可以让压缩机抽够最大负压后, 休息一下. 否则压缩机过热.
