网线接头（RJ-45）和PCM调制详细解读

最近在学计算机网络和CCNP（思科认证网络工程师）的课程，提到了RJ-45接头里面线序的问题，以及设备之间应该用什么样的线去连接，听课的时候没怎么搞清楚，现在经过查阅资料，在这里详细总结一下：

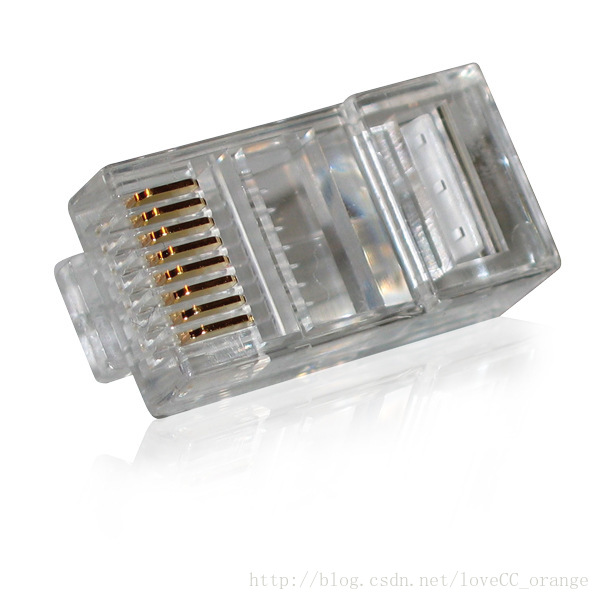

首先，来看一下下面这张图：

特意找了一张大点的图，RJ-45水晶头（如上图，有8个引脚）包括两端，一端是插头，另一端是插孔。插头也就是我们平常用的网线的接头，用来接入计算机、集线器、交换机或者路由器的以太网接口上，插孔和连接导线（现在最常用的是非屏蔽双绞线的五类线）相连。EIA/TIA制定的布线标准规定了不同颜色的4对双绞线与针脚相连。EIA/TIA规定了两种接线标准：即T568A和T568B两种标准，两种标准并没有实质上的差别。将RJ-45的插头面对眼睛，并使带有铜质接触点的一面朝下，从左到右排号：1——8。

T568A规定的连接方法是：

• 1——绿-白（就是白色的外层上有些绿色，表示和绿色的是一对线）
• 2——绿色
• 3——橙-白（就是白色的外层上有些橙色，表示和橙色的是一对线）
• 4——蓝色
• 5——蓝-白（就是白色的外层上有些蓝色，表示和蓝色的是一对线）
• 6——橙色
• 7——棕-白（就是白色的外层上有些棕色，表示和棕色的是一对线）
• 8——棕色

T568B规定的连接方法是：

• 1——橙-白
• 2——橙色
• 3——绿-白
• 4——蓝色
• 5——蓝-白
• 6——绿色
• 7——棕-白
• 8——棕色

RJ-45引脚作用表

针脚编号	作用
针脚1	发送+
针脚2	发送 -
针脚3	接收+
针脚4	不使用
针脚5	不使用
针脚6	接收 -
针脚7	不使用
针脚8	不使用

目前中国普遍采用的是T568B标准！！！

直通线

双绞线两端接入水晶头（RJ-45）的线序相同，这种线主要用于不同种设备之间的互连。
比如：计算机——交换机，计算机——集线器，交换机——路由器

注：计算机和路由器属于同一类设备，集线器和交换机属于同一类设备！！！

交叉线

双绞线两端接入RJ-45的线序不同，一端保持T568B，另一端使用T568A标准。这种线主要用于同种设备之间的连接。
比如：计算机——计算机、路由器——路由器、集线器——集线器

这里在强调一下，计算机和路由器属于同种设备，因为计算机和路由器的硬件组成几乎完全相同，可以用计算机来充当路由器。同样的，集线器和交换机也属于同种设备，也是这个道理。

全反线

全反线两端接入的RJ-45的线序完全相反，这种线朱勇用于对路由器和交换机进行初始配置只用，有时也用于异步传输。

---

还有一个就是脉冲编码调制（PCM）

中文称脉冲编码调制（Pulse Code Modulation,PCM），由A.里弗斯于1937年提出的，这一概念为数字通信奠定了基础。最初是为了在电话局之间的中继线上传送多路的电话，由于历史的原因，PCM有两个标准：E1（欧洲标准）和T1（北美标准）

• E1的速率：2.048Mb/s（32*64k）
• T1的速率：1.544Mb/s（24*64k+8k）

其中，PCM进行的是数字信号的传输，自然在传输语音信号的时候，需要对语音这样的模拟信号进行处理。首先进行抽样，模拟信号经过抽样后还应当包含原信号中所有信息，也就是说能无失真的恢复原模拟信号。它的抽样速率的下限是由抽样定理确定的，抽样速率采用8KHZ。抽样以后的每个码元都用8位二进制数来进行表示，这样剧把原来的语音的模拟信号变成了64K带宽的数字信号，然后进行传输。

因为E1可以传输32路电话，所以速率就是32*64k，而T1传输24路电话，所以是24 *64k，因为T1还需要8K的校验信号，所以又加上了8k。

具体计算及解释如下图所示：

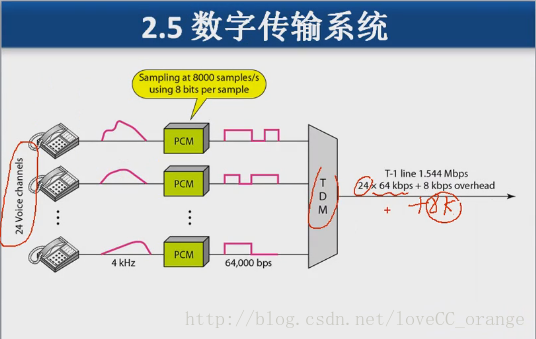

上图为T1标准的计算过程

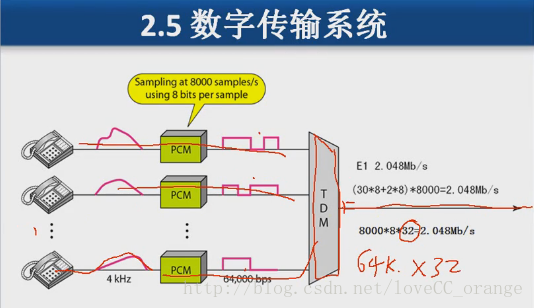

上图为E1标准的计算过程
