RJ45网线接头的引脚定义和制作方法

RJ45网线接头的引脚定义和制作方法

我们在做自动化项目时，现在越来越多地使用以太网通信方式，例如PLC与HMI之间、PLC与PLC之间、PLC与交换机之间、交换机与交换机之间等，那么如何自己制作RJ45网线接头以及各个引脚的功能是什么呢，本次就和大家分享这部分的内容。
RJ45接头的接口定义：

具体应用时，RJ45插头和网线有两种连接线序，分别为T568A 线序和T568B。

识别RJ45网线插头引脚号方法是：手拿插头，有8个镀金接片的一面向上，有固定卡的一端朝下，最左边是第1脚，最右边是第8脚。

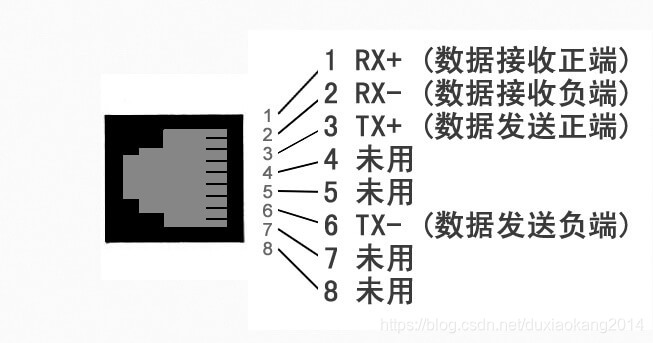

RJ45各针脚的定义如上图：
1脚数据接收正端，RX+；
2脚数据接收负端RX-；
3脚数据发送正端，TX+；
4脚、5脚未用；
6脚数据发送负端，TX-；
7脚、8脚未使用。

可见RJ45接
