pix2tex - LaTeX OCR 公式识别工具

---

一、关于 LaTeX

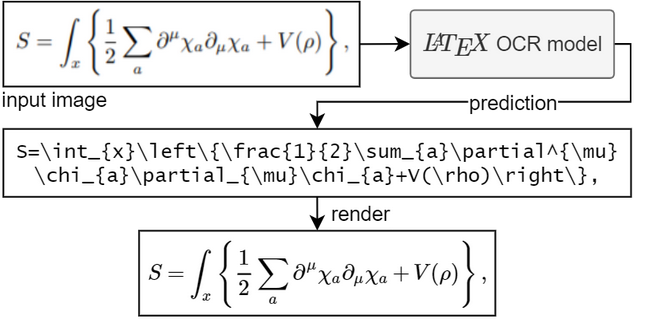

基于深度学习的数学公式图像转LaTeX代码工具，支持命令行、GUI和API三种使用方式。

---

2、相关资源

• 源码：https://github.com/lukas-blecher/LaTeX-OCR
• 文档：https://pix2tex.readthedocs.io/en/latest/
• PyPI：https://pypi.org/project/pix2tex
• Docker：https://hub.docker.com/r/lukasblecher/pix2tex
• Colab演示：https://colab.research.google.com/github/lukas-blecher/LaTeX-OCR/blob/main/notebooks/LaTeX_OCR_test.ipynb
• Hugging Face：https://huggingface.co/spaces/lukbl/LaTeX-OCR

---

3、核心特性

1、多平台支持

• 命令行工具、GUI界面和REST API三种交互方式
• 支持Linux/Wayland/KDE等桌面环境截图

2、智能预处理

• 自动优化输入图像分辨率
• 支持温度参数控制输出稳定性

3、高性能模型

• 基于ViT+ResNet的混合编码器
• Transformer解码器架构
• BLEU 0.88，编辑距离0.10

---

4、技术细节

模型架构

• 编码器：ViT+ResNet混合结构
• 解码器：Transformer架构
• 词汇量：8000 tokens

训练数据

• 来源：Wikipedia / arXiv/ im2latex-100k
• 渲染工具：XeLaTeX , ImageMagick 配合 Ghostscript（用于将PDF转为PNG）
• 支持字体：Latin Modern Math、GFSNeohellenicMath.otf、Asana Math、XITS Math、Cambria Math

---

二、安装指南

# 基础安装（包含GUI）
pip install "pix2tex[gui]"

# API服务安装
pip install -U "pix2tex[api]"

---

三、使用方式

1、命令行工具

pix2tex /path/to/image.png

---

2、图形界面

latexocr

---

3、API服务

python -m pix2tex.api.run

或使用Docker：

docker run --rm -p 8502:8502 lukasblecher/pix2tex:api

---

4、Python调用

from PIL import Image
from pix2tex.cli import LatexOCR

model = LatexOCR()
print(model(Image.open('formula.png')))

---

四、训练自定义模型

1、准备数据集：

python -m pix2tex.dataset.dataset --equations math.txt --images formulae/ --out dataset.pkl

---

2、修改config.yaml配置文件

---

3、启动训练：

python -m pix2tex.train --config path/to/config.yaml

---

五、其它

待办事项

• 添加更多评估指标
• 创建图形用户界面
• 添加束搜索功能
• 支持手写公式（部分完成，参见训练Colab笔记本）
• 减小模型体积（蒸馏技术）
• 寻找最优超参数
• 调整模型结构
• 修复数据爬取并采集更多数据
• 追踪模型问题（#2）

---

致谢

代码参考并修改自以下项目：

• lucidrains
• rwightman/pytorch-image-models
• im2markup
• arxiv_leaks
• pkra/MathJax-single-file
• harupy/snipping-tool

---

参考文献

[1] 一张图像等价于16x16个单词

[2] 注意力机制就是你所需要的一切

[3] 基于由粗到精注意力机制的图像到标记生成

---

伊织 xAI 2025-05-04（日）
