干货分享：UCR-20A金丝雀电子战系统基本实操演示介绍

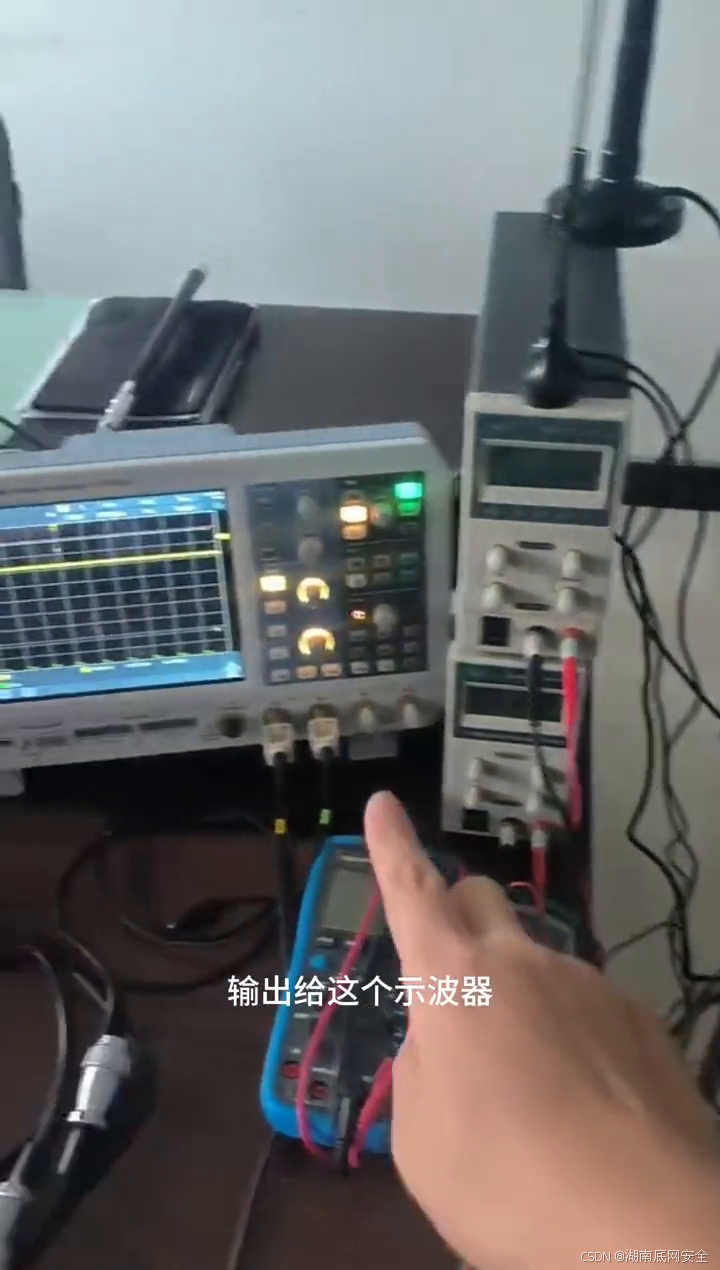

现在开始介绍一下U2-20A金丝雀电路站系统的一些基本功能。目前系统已经搭建好了，它能够准确捕捉到空中的无线电的基带信号，并且把被侦测的信号以模拟信号输出的方式还原输出给示波器。
这样的好处就是可以通过第三方的仪器，比方示波器能够进一步对被侦测的无线电的基带信号进行量化的分析，以便更加精确的分析出它的无线电信号的特征。比方包括但不限于它的频率、带宽、速率、无线电的调制编码方式等等这些重要的参数。
现在看到的是无线电的电磁频谱雷达扫描的界面，它现在扫描的参数是从2000MHz到2999MHz，都是可以自定义的，包括它的步长、频点、扫描时隙以及时钟、带宽、增益等等，底层的这些参数都是可以高度的自定义配置。
这边就是用来触发的，因为在扫描的时候有可能希望是单次触发，或者是将它的自动攻击、自动跟踪的功能特点加进来，就需要用户配置相应的触发的参数。同时触发的参数也可以用来作为己方保护算法的输入参数。
所以这边或者右边这一块可以说是它的高级功能的应用了，可以实现自动触发、单次触发或者是结合攻击协调的触发、自动跟踪扫描、自动跟踪扫描加上攻击等一系列的闭环的作战体系。
同时上面黄色的线就是它的光标的测量(功能)，右上角就是测量当前频点的相应的信息，比方频点的强度、频点的频率。现在光标是打在2260MHz，目前初步侦测到频点应该是没有的，空中是没有侦测到电磁信号，可以人为的把电磁信号发出来，因为这套系统是可以同时收、同时发、同时侦测、同时攻击的。
现在把界面打到手动攻击的菜单栏，这里面是一系列的参数，现在把攻击的参数设置为2260MHz，就采用单一频率、简单的电磁压制的方式，上面包括它的发射功率、包括它的一些攻击模型。

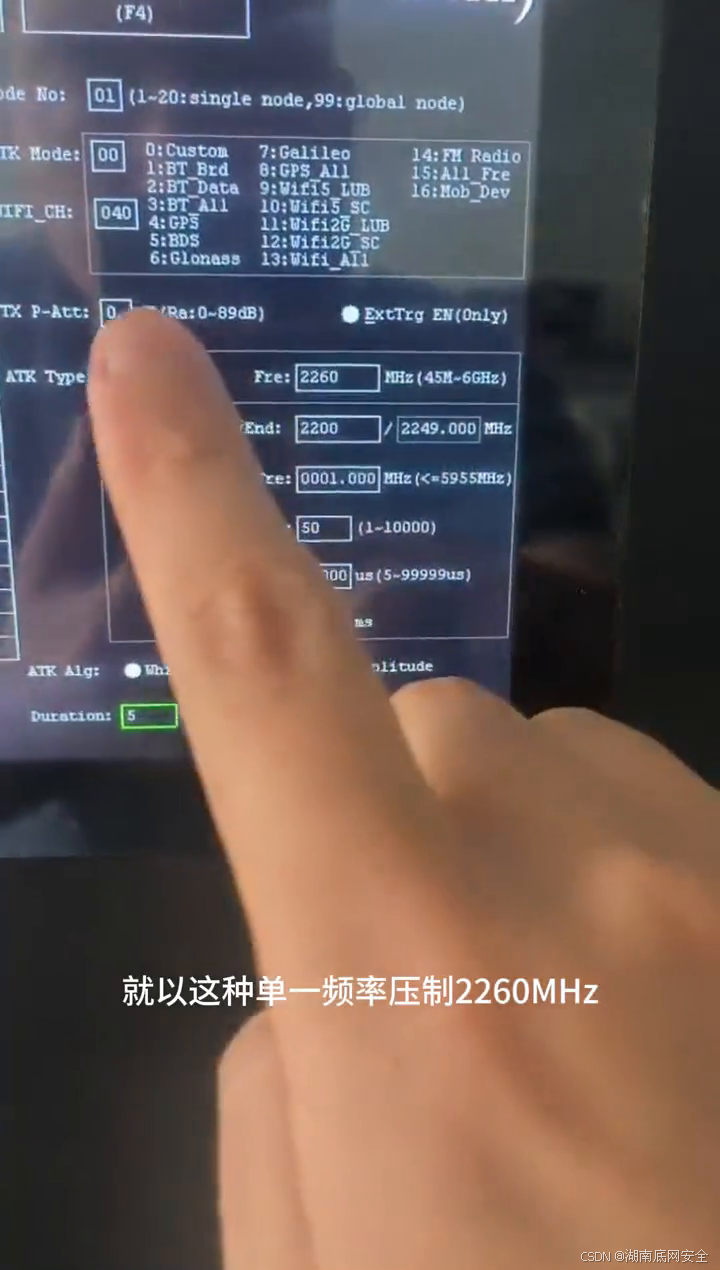

·下面是扫频(或跳频)，暂时先不以扫频的方式，就以这种单一频率压制2260MHz。攻击的时长暂时设置为5秒钟，它的最短可以达到1微秒，最长可以到99999小时，暂时就设置为5秒钟的攻击时长。

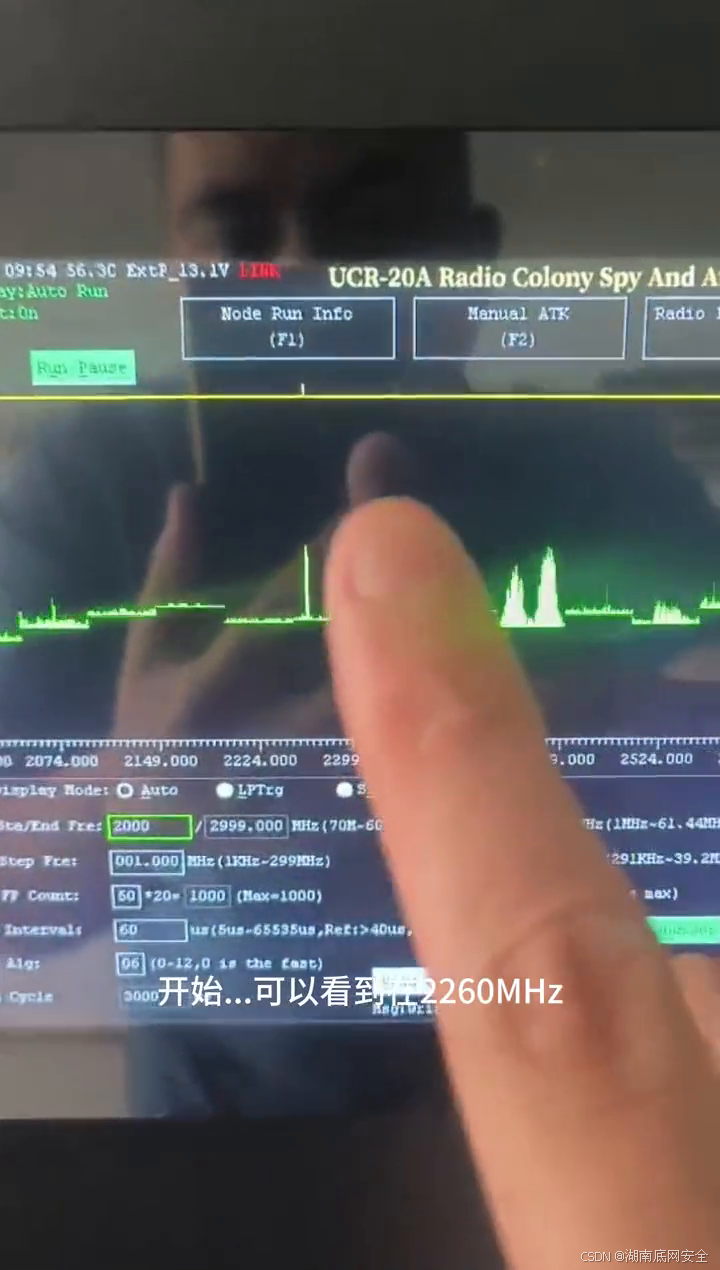

·开始，可以看到在2260MHz有一个非常尖锐的脉冲，5秒钟到了之后它就消失了。这个就是自动扫描的一些基本的概念，包括刚才把手动攻击，就是单一的频率攻击。
·再看一下扫频的方式，选中为扫频的攻击方式，扫频的起始频率和结束频率设置为2200MHz到2249MHz，现在同样还是攻击时长为5秒钟。
·开始，再打过来，可以看到它在这个频段下就会实时的侦测到会有这么一个跳频的信号在我这个侦测的范围里面。

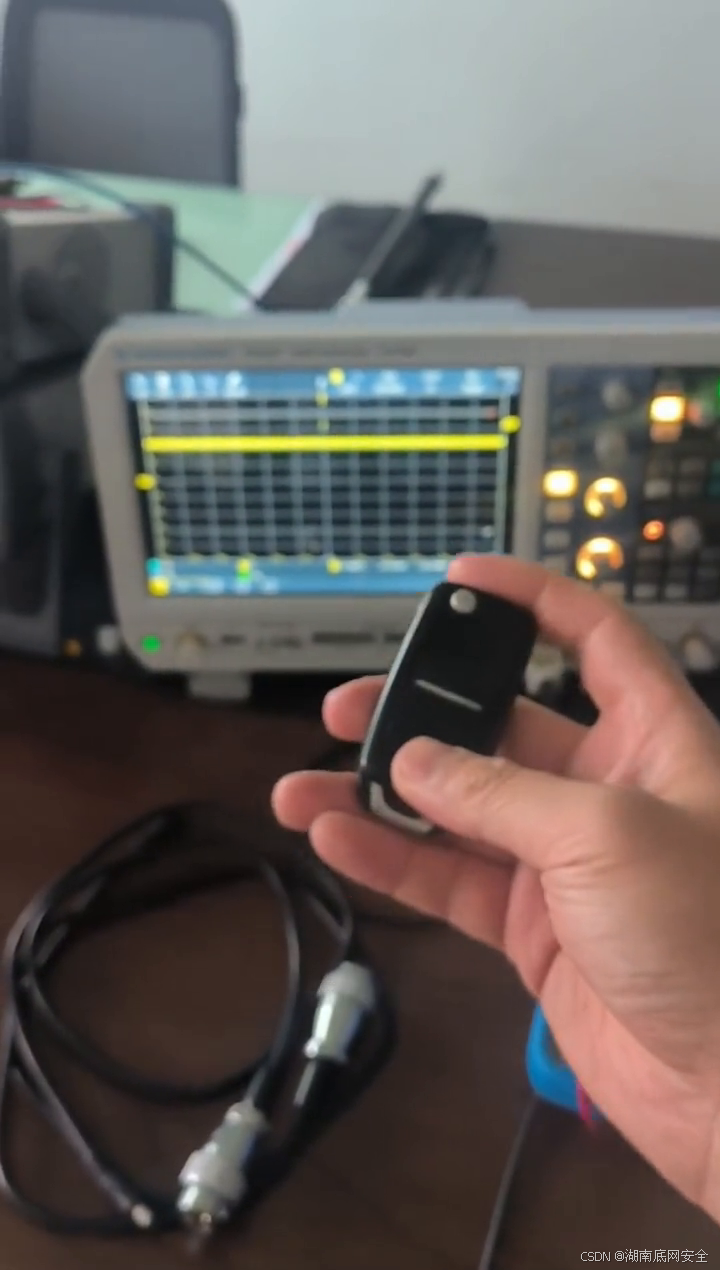

·再简单演示一下基带信号的捕捉，就是把基带信号捕捉出来并且还原出来。看一下基带信号的一些特征，这里面就以简单的车钥匙，把打到F3的菜单设置好。
·再看示波器，因为系统已经设置在车钥匙的特定的捕捉频段，只要一按下车钥匙，那么这台系统就能够准确的捕捉到车钥匙发出的无线电的信号，并且把无线电的基带信号通过SMA接口的方式输出到示波器。
·大家可以看一下，开始，再按一下，可以看到它是采取AM调制方式，如果进一步分析可以分析出它的调制方式，它的波特率(还有带宽等关键指标)，甚至是它的协议的编码规则都可以分析出来。

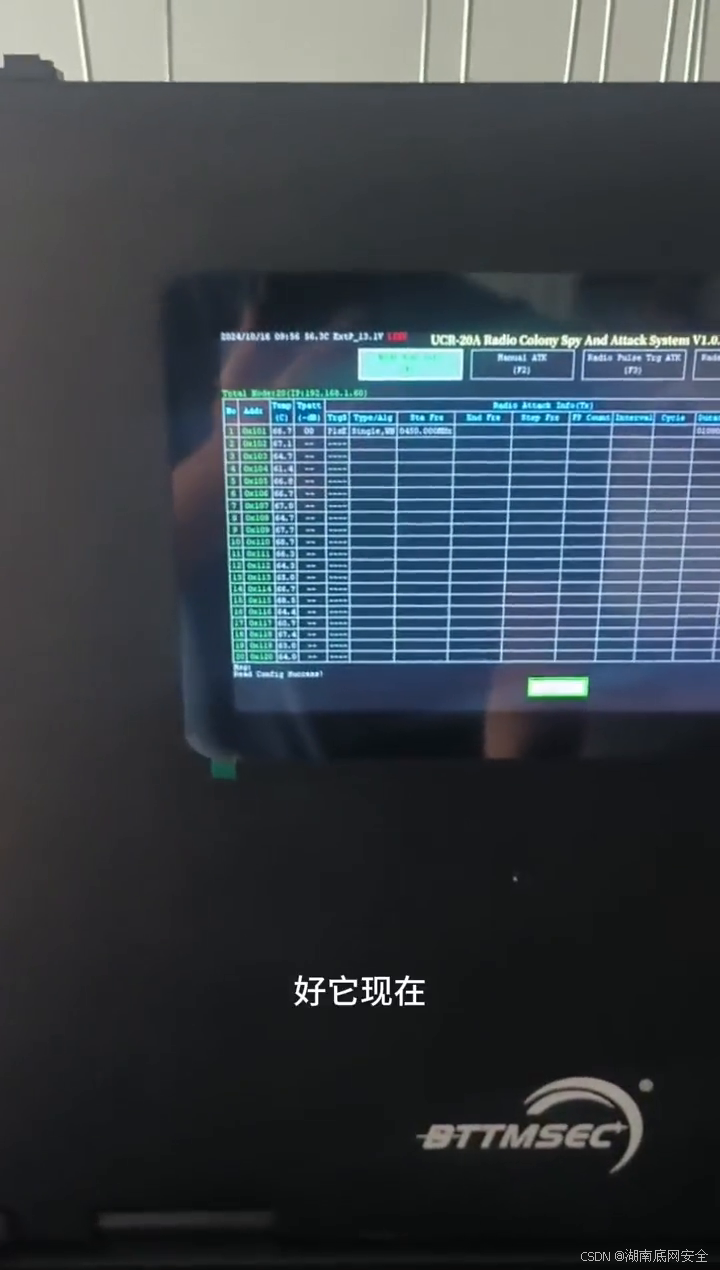

·菜单是可以实时的查询当前系统里面各个子节点的工作状态，比方读一下，它现在因为没有在扫描的模式下，现在开始扫描，就可以准确看到每一个节点，它的工作的频段的划分，它的工作的状态。比方说F2，我让#1节点处于在手动攻击的方式，攻击的时长设为比较长，为5小时。开始，可以看到这个频点已经被侦测到了。
然后再采用F1菜单查询一下，可以看到#1号节点跟刚才查询的不太一样，显示的是橙色的颜色表示它处于攻击中，一旦攻击结束之后颜色就会变为灰色。

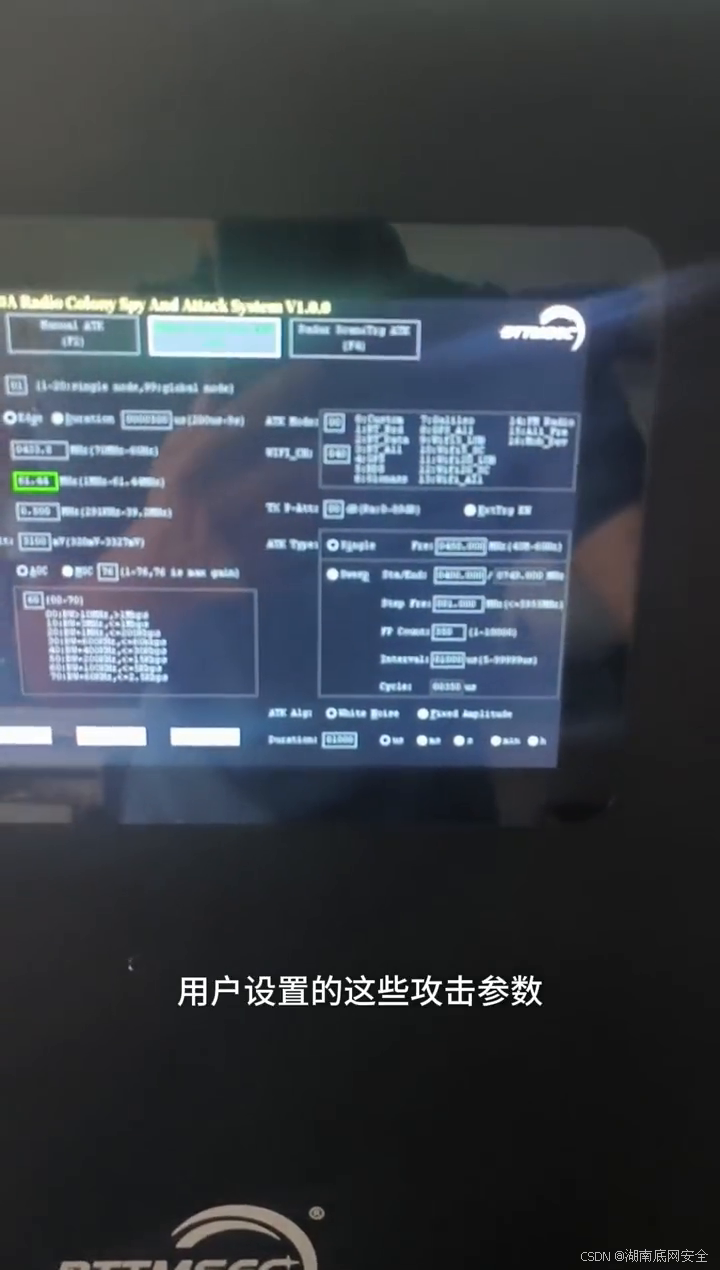

F3的菜单页也算是一个高级功能的应用了，它主要是通过侦测到空中特定的无线电的脉冲，这个脉冲有可能是脉冲的边沿，也可以是脉冲指定的脉宽的长度。一旦这些触发条件成立之后，它(系统)就能够按照用户设置的这些攻击参数去自动的攻击向空中进行反制。

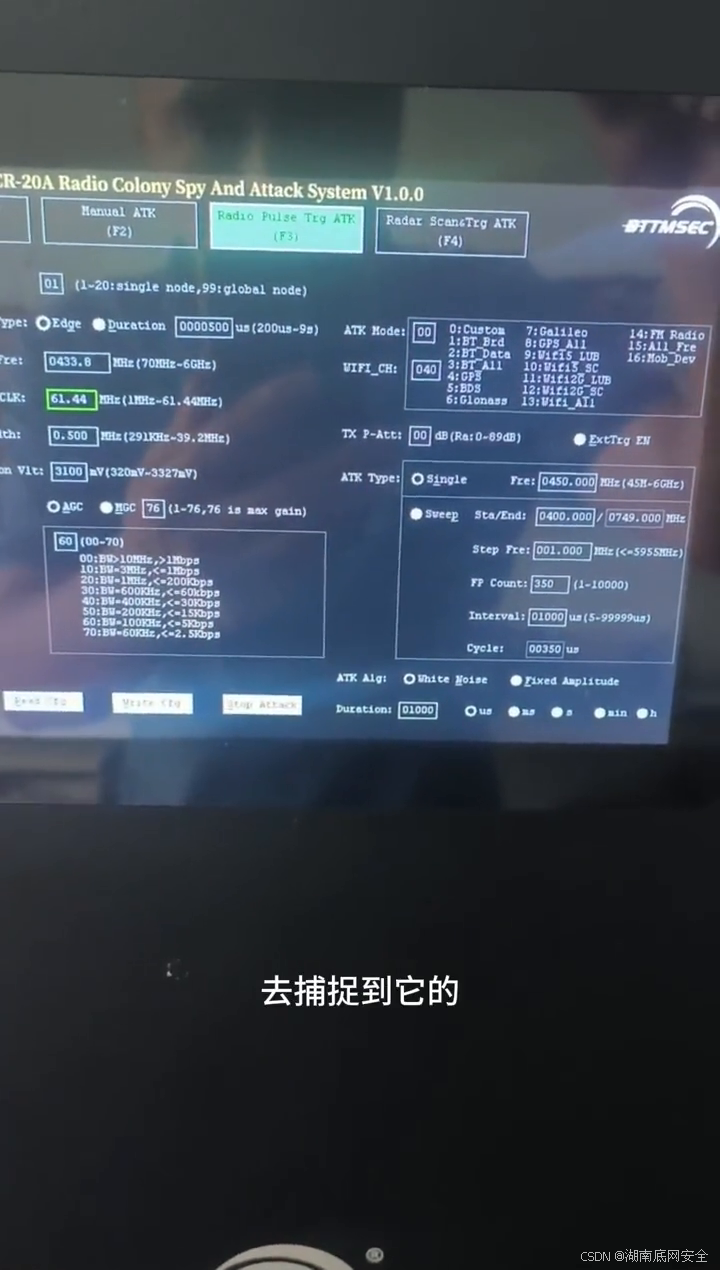

进行反制也算是一种典型的"察打"一体化闭怀作战的功能亮点。这里面相关的参数就不展开细说了，大概就是基于空中特定的无线电去捕捉到它的特定的无线电的一些特征，然后根据这个特征定量化进行配置，再实施自动化的捕捉攻击反制，这是它的一个特点(重要功能)。
这个系统本身还可以基于无线电协议编码解码或者是协议触发探测或者是协议触发式的攻击，它的(这些)功能都是可以支持的。
这些复杂高级的功能今天就不在此演示了，大家可以先了解一下。大家要是感兴趣，非常欢迎大家到时候去参加2024第十二届深圳进博会(12月4~6号)，欢迎大家到时候来我们公司的展馆参观(军用信创产业和网络与信息安全展区VIP E116馆)，我们会详细的给大家进一步的展示现场沟通这套系统的一些用法，包括但不限于功能特征、使用方法、使用理念、技术特点、技术需求、技术答疑等等一系列的，谢谢！
