activiti之流程变量

       上篇博客将了activiti的部署、启动和结束，那么这篇博客，我们将一下流程变量，所谓的流程变量，大概也就是和咱们业务相关的数据，例如我要请假，那我得知道是谁在请假请假人是谁，也就是我要知道activiti的实体和咱们业务的javaBean如何关联起来。

       下边我们先看一下和流程变量的数据库表都有哪些，当然我们自己建的表的不说了，都是流程变量。哈哈。

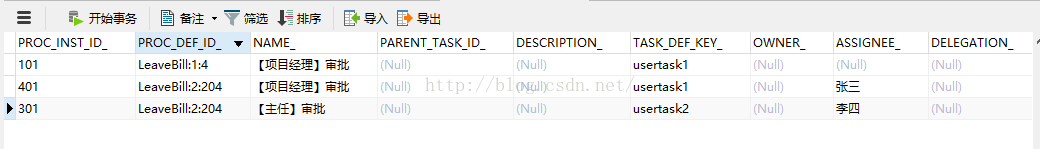

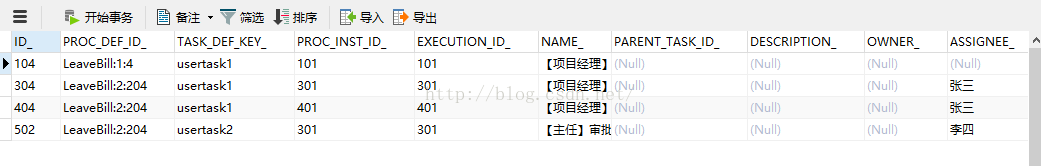

       act_ru_task(正在执行的任务表)和act_hi_taskinst(正在执行的任务表)

       主要记录了正在执行的任务名称，流程实例ID，流程定义DI，任务的key，和流程变量信息。





          历史任务表记录的信息和正在执行的任务表信息都一样，区别就在于一个是全部的信息，一个事正在执行的任务相关信息。

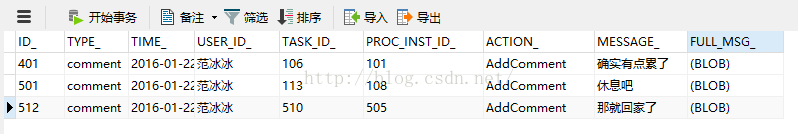

       act_hi_comment

      因为是多用于对业务的操作，这个表主要记录了一些不同用于对同一个事件不同的看法，以方便其他用户做参考。例如请假，项目经理一说：我的员工老师加班，就得给家，主任也就直接给了。对吧。

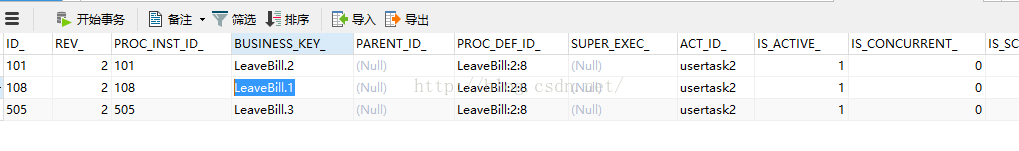

      act_ru_execute(正在执行的实例表)注意business_key，这个字段是我们自定义的，我的方法就是实例 + “.” + "业务ＩＤ"

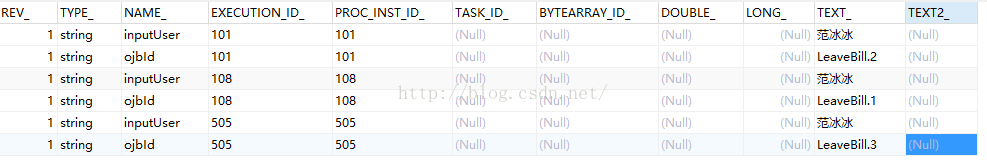

      act_ru_variable（正在执行的 流程定义表信息）



       好的，activiti提供的表有流程变量的就是这些表了，既然有了这些表，那么我们看一下这些表在我们业务实现的时候都是如何来运用的。下边我通过两个实例，一个是我在画流程图是写好流程实例，一个是运用javaBean来实现。

       简单实例

      部署并启动流程实例

	ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

	/**部署流程定义从（inputStream）*/
	@Test
	public void deploymentProcessDefinition_input(){
		InputStream inputStreamBpmn = this.getClass().getResourceAsStream("/diagrams/porcessVariables.bpmn");
		InputStream inputStreamPng = this.getClass().getResourceAsStream("/diagrams/porcessVariables.png");
		Deployment deployment = processEngine.getRepositoryService()  //用于流程定义和部署相关对象的Service
						.createDeployment()   //创建一个部署对象
						.name("hellworld部门程序")
						.addInputStream("porcessVariables.bpmn", inputStreamBpmn) //使用资源名称和输入流（与资源文件的名称要一直）
						.addInputStream("porcessVariables.png", inputStreamPng)
						.deploy();

		System.out.println("deployment" + deployment.getId());   //1
		System.out.println("deployment" + deployment.getName());//部门程序

	}

	@Test
	public void startProcessInstance() {
		//流程定义的key
		String processInstenceKey = "processVariables";
		ProcessInstance pi = processEngine.getRuntimeService() //与正在执行的流程实例和执行对象相关的service
				.startProcessInstanceByKey(processInstenceKey); //使用流程定义的key来启动流程实例helloworld.bpmn的id，使用key启动，默认用最新的版本启动
		System.out.println("流程实例id：" + pi.getId());  //流程实例id
		System.out.println("流程定义id：" + pi.getProcessDefinitionId());   //流程定义ID helloworld:1:4

	}

       当我们启动以后是没有流程变量的，但是接下来我们就要设置了，如果我们在我们话流程图的时候设置好了的话，例如在单击bpmn中的某一个任务，选择Main config，然后在Assign这写上”张三“，那么我们就要启动张三的的业务流程的话，则需要如下代码来这是：

<pre name="code" class="java">@Test
	public void setVariables(){
		String taskId = "2004";
		TaskService taskService = processEngine.getTaskService();
		taskService.setVariableLocal(taskId, "请假天数", 3);   //与任务ID绑定
	        taskService.setVariable(taskId, "请假日期", new Date());
		taskService.setVariable(taskId, "请假原因", "回家看亲");

		System.out.println("设置成功了");
	}

       而上边代码的taskId就是实例启动以后的当前正在执行的任务ID，然后我们去 act_ru_variable，act_ru_task等表中都能看到张三的这个名字，但是这样是可以实现，但是我们在实际运用中却都不会这样用，既然是面向对象，我们就应该这样。



public class Person implements Serializable {

	/**
	 *
	 */
	private static final long serialVersionUID = 1L;
	private Integer id;
	private String name;
	public String getName()  {
		return name;
	}
	public Integer getId() {
		return id;
	}
	public void setId(Integer id) {
		this.id = id;
	}
	public void setName(String name) {
		this.name = name;
	}
}



@Test
	public void setVariables(){
		String taskId = "2004";
		TaskService taskService = processEngine.getTaskService();
		/**使用javaBean*/
		Person p = new Person();
		p.setId(20);
		p.setName("menghaibintest");
		taskService.setVariable(taskId, "人员信息", p);
		System.out.println("设置成功了");
	}

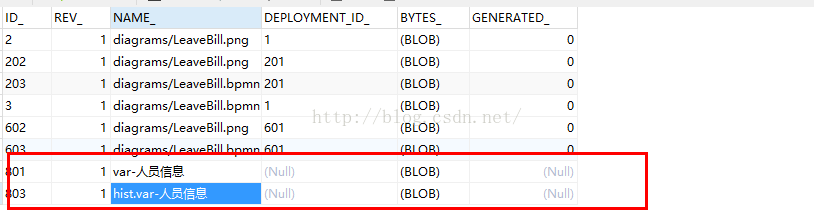

      看一下效果显示


       那么我们获取一下吧



/**
	 * 获取流程变量
	 */
	@Test
	public void getVariables(){
		TaskService taskService = processEngine.getTaskService();
		String taskId = "404";
		Person p = (Person)taskService.getVariable(taskId, "人员信息");
		System.out.println("id:" + p.getId());
		System.out.println("name" + p.getName());
	}

       当然你可能觉得这样还是不够友好，我想把我的业务和工作流的表区分开来，只用主外键来关联，那么下篇博客我来为大家呈现一种耦合性最低的方法。

      简单总结一下就是既然要设置好流程变量，那么就要知道我们的流程变量在数据库中表的位置，和在工作流中如何设置。既然是面向对象，我们就不应该再去使用一个一个设置的方式。
