1. 引言

温度是世界上最广泛测量的物理现象。温度传感器主要有热电偶、RTD、红外等。PT1000、热电偶、红外等作为工业领域广泛应用的测温元件，被大量应用于电厂、建材、煤化工、冶金、供热、工程机械热处理、煤质化验等测控领域。本文介绍了基于一款国产数模混合型SoC LH32M0S3的高精度温度测量方案，相较传统的测温方案，其测量电路成本大大降低，而测量精度显著提高。

2. LH32M0S3简介

2.1. 结构框图

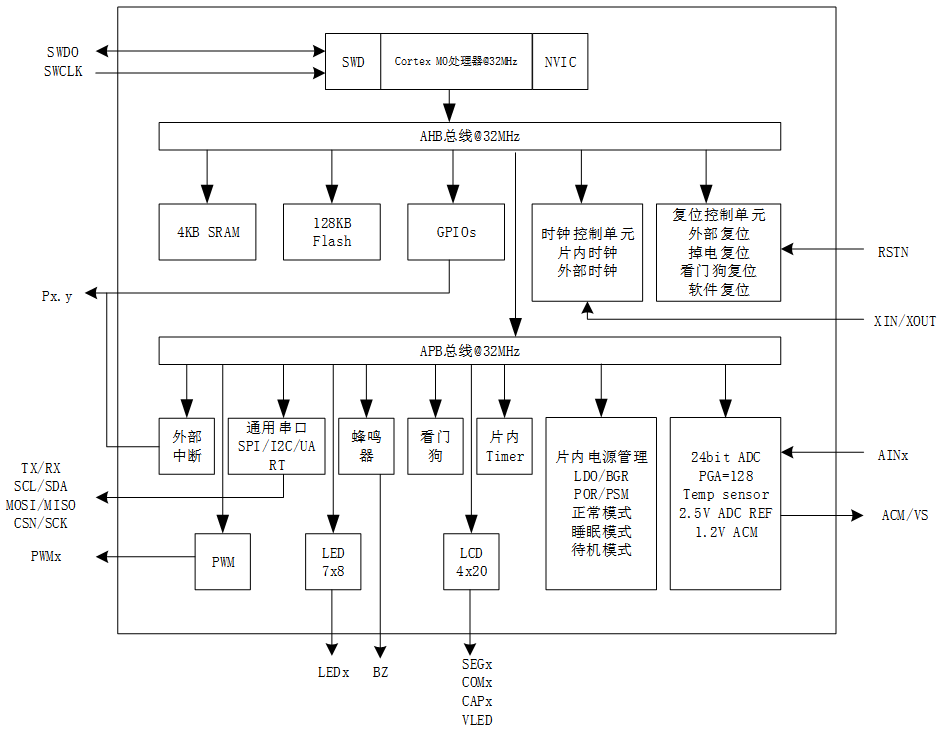

图1. LH32M0S3 结构框图

2.2. 功能特性

内核

— 32 位 ARM® Cortex® -M0 CPU

— 最高 32MHz 工作频率

存储器

— 最大128 Kbytes FLASH 存储器

— 4 Kbytes SRAM

时钟模块

— 内部 32MHz RC 振荡器(HRC), 典型情况下精度±1%

— 内部 32KHz RC 振荡器(LRC), 典型情况下精度±10%

— 32.768KHz 低速晶体振荡器(LXT)

工作环境

— VDD 电压: 2.2~3.6V

— VDDA 电压: 2.2~3.6V

— 温度范围: -40~105℃

电源管理

— 低功耗模式: 睡眠，深度睡眠和掉电模式

— 支持上电/掉电复位 (POR/PDR)

— 支持低电压检测 (LVD)

通用输入输出

— 35个 I/O 支持最高 32MHz 工作频率

— 支持中断向量

高精度模数转换器(Sigma-Delta ADC)

— 24 bit 高精度 Sigma-Delta ADC

— 最大支持8个外部输入通道

— 支持单端、差分输入

— 1/2/4/8/16/32/64/128 倍可选增益

— 积分非线性（INL）最大30ppm

— ADC通道温漂 2ppm/℃

— 输出速率 8Hz~8kHz

ENOB≥19.5bit@30sps，PGA=128

ENOB≥15.4 bit@8ksps，PGA=128

— 硬件自动切换ADC通道，自动轮询读ADC数据，中断通知MCU或DMA

— 自带参考电压，输出 1.8/2.35/2.45/2.8V 可选

— 集成温度传感器/电源电压检测通道

数字比较器

— 快速响应的数字比较器

LCD Driver

— 集成4 COM ， 20 SEG 配置

— 集成charge pump

LED Driver

— 最大支持7 x 8 段

一路蜂鸣器
2个定时器

— 4路16bit 高级控制定时器（TIM1），带死区和互补控制的6通道 PWM 输出

— 4路16bit 通用定时器（TIM2），带PWM 输出

可编程恒流源

— 8mA,10mA,12mA,20mA

— 支持PWM控制

OLED彩屏DMA加速模块
串行单线调试 (SWD)
封装

—LQFP48(7mmx7mm)

—SSOP24(8.2mmx5.3mm)

—QFN48(6mmx6mm)

3. 测量原理

3.1. 热电偶

热电偶温度传感器即镍铬－镍硅热电偶温度传感器，其由两种不同材料的金属导体组成闭合回路，一端放在被测介质中感受温度变化，另一端为冷端放置在恒定的工作环境中，当两端温度不同时，在回路中产生一定方向和大小的电动势。传感器基本构造如下图所示。

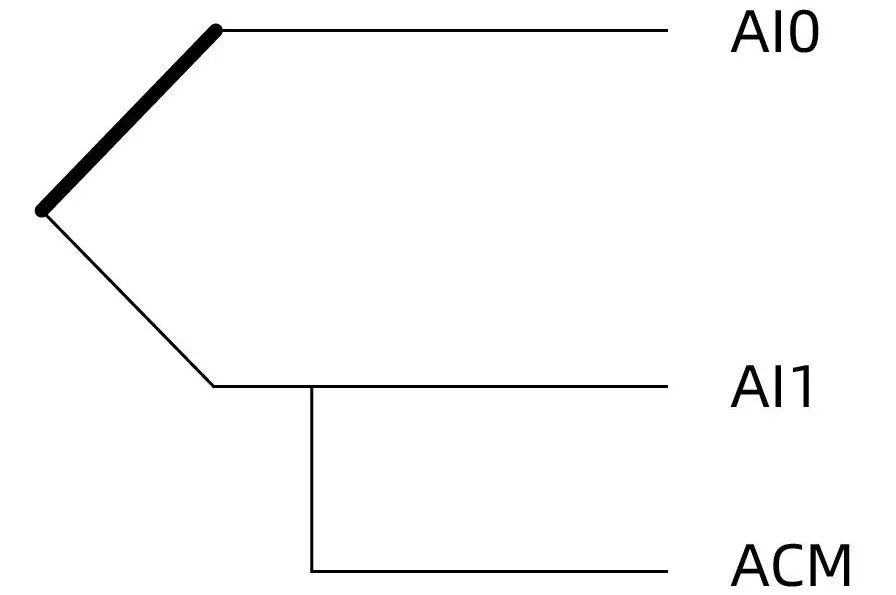

图2. 热电偶

上图中AI0和AI1为SoC的差分输入，ACM为SoC的基准输出可作为外部传感器的共模输入。当冷热两端温度不同时，传感器可在AI0和AI1上产生mV级信号，将此信号经过外部滤波电路后，送入SoC内部进行信号放大，然后进入24位高精度ADC系统结构内，其测量基准选用内部高精度基准，配置好ADC合适参数，即可完成温度范围所对应的电压值测量。而对于冷端补偿，可以使用SoC的内部硅温度传感器或者一款单总线数字温度传感器进行补偿。

3.2. 红外传感器

热电堆红外温度传感器中的热电堆是一种温度测量元件，它一般由两个介面原件组成，分别为Thermopile和Thermistor组成，元件和元件结构示意图如下：

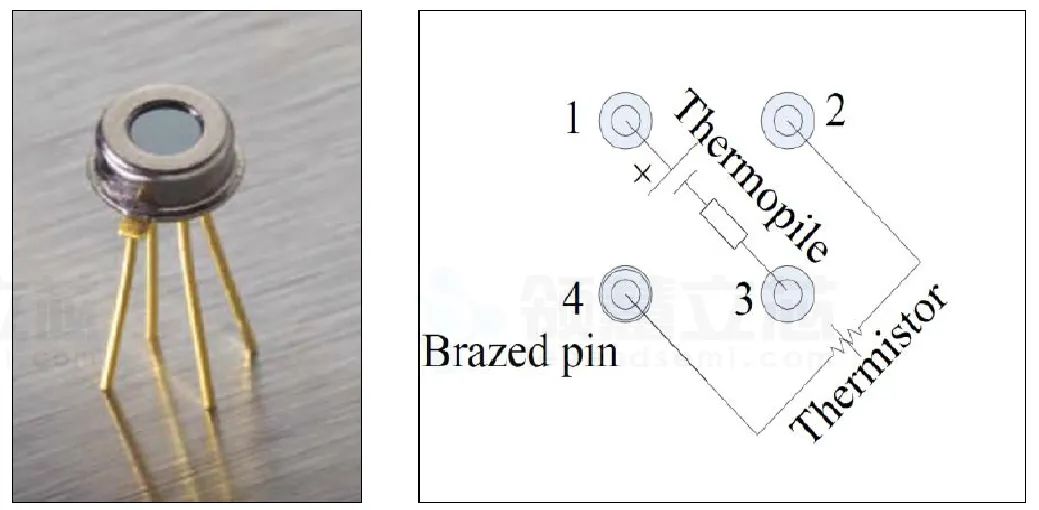

图3. 热电堆红外温度传感器

热电堆红外传感器接收目标物的红外辐射，产生电压信号(Thermopile 两端信号)，该电压信号跟目标温度Tobj 和环境温度Tamb 的关系如下:

V=K(F(Tobj)-F(Tamb))

其中K 是校正常数；F 为函数，跟传感器有关。

①经LH32M0S3内置PGA 放大和高精度AD 数模转换后测出Thermopile两端信号。

②LH32M0S3对NTC 的电阻阻值进行采集(Thermistor 两端信号)，通过查找温度-电阻表的方法将环境温度Tamb 确定。

③通过计算或者查表得到目标物温度Tobj。

④得到目标温度后通过LH32M0S3驱动LCD 显示实际温度，完成红外测温到显示温度的过程。其他设置温度高低阈值及报警等功能可根据需求增加。

3.3. RTD

图4. RTD电阻网络

RTD引出的三根导线截面积和长度均相同(即r1=r2=r3)，如上图所示铂电阻作为电桥的一个桥臂，将一根导线(r1)接到电桥的地，其余两根(r2、r3)分别接到铂电阻所在的桥臂及与其相邻的桥臂上，这样两桥臂都引入了相同阻值的引线电阻，引线电阻的变化对测量结果没有影响。

经LH32M0S3内置PGA 放大和高精度AD 数模转换后测出MCU_A+和MCU_A-之间差值，通过该差值计算出PT电阻值，然后根据PT电阻值计算出温度值，得到温度后通过LH32M0S3驱动LCD 显示实际温度，完成测温到显示温度的过程。

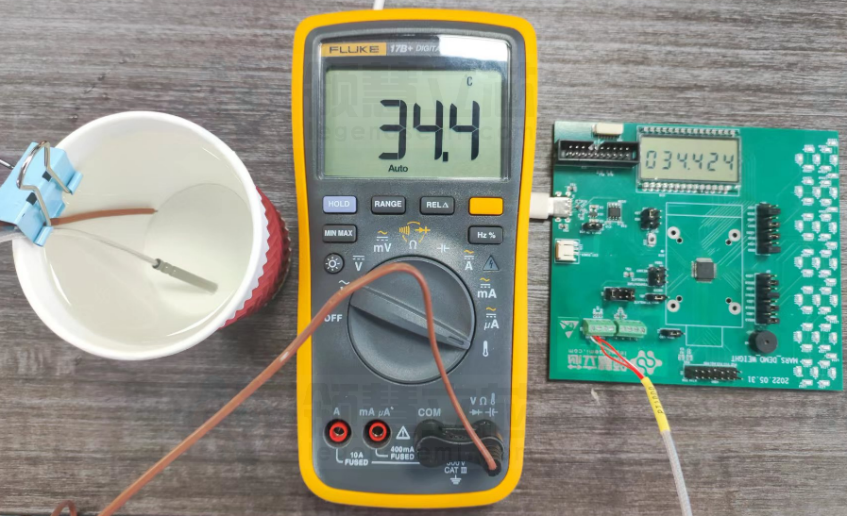

4. 方案介绍

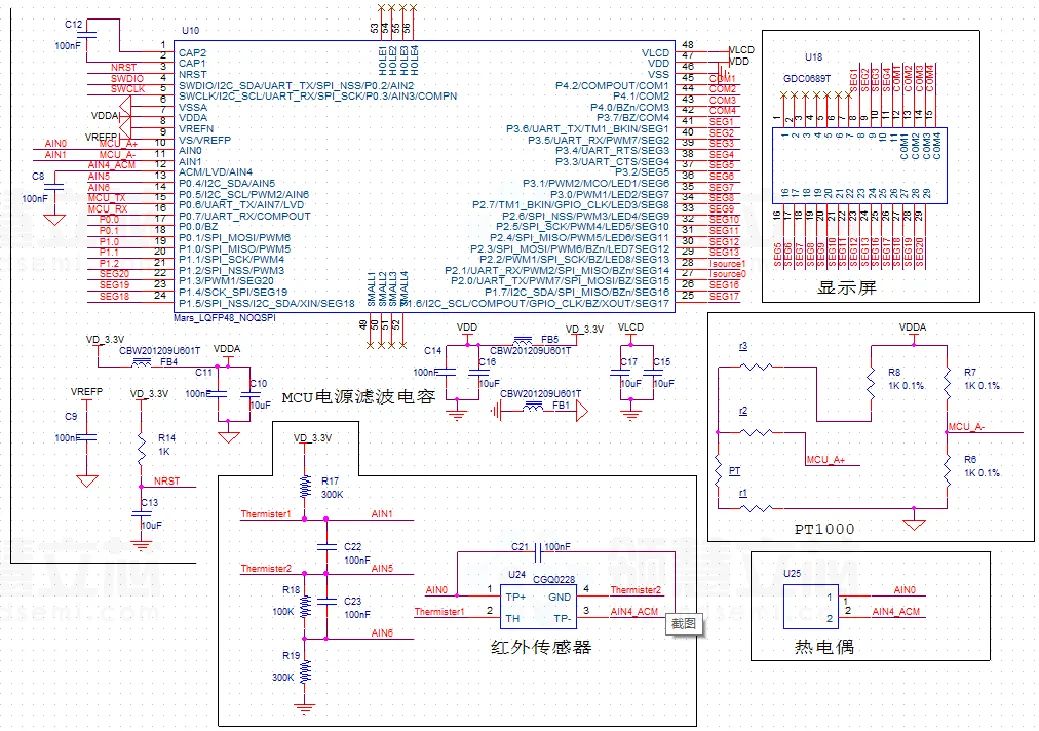

下图介绍了基于SoC LH32M0S3实现RTD，热电偶，红外测温方案，该种测量方案利用AVDD来驱动三线制RTD或利用SoC内部高精度基准输出作为热电偶的负端参考，将所得到的数据送入内部24位高精度ADC进行计算分析，而后通过软件特有的算法对测量得到的值进行温度换算，最后利用内部LCD Driver驱动外部LCD作为温度的测量显示。

方案中用到的SoC集成度高，工业级可靠性，丰富的数字接口SPI，I2C，UART，内部自带LCD，LED驱动，24位高精度ADC(ENOB>=19.5bit@30sps,128增益)，低温漂(2ppm/℃)可编程增益放大器，恒流源以及片上温度传感器等可以给各种应用提供丰富的可能性。
