leaflet以CAD图片为底图，实现路径导航等功能

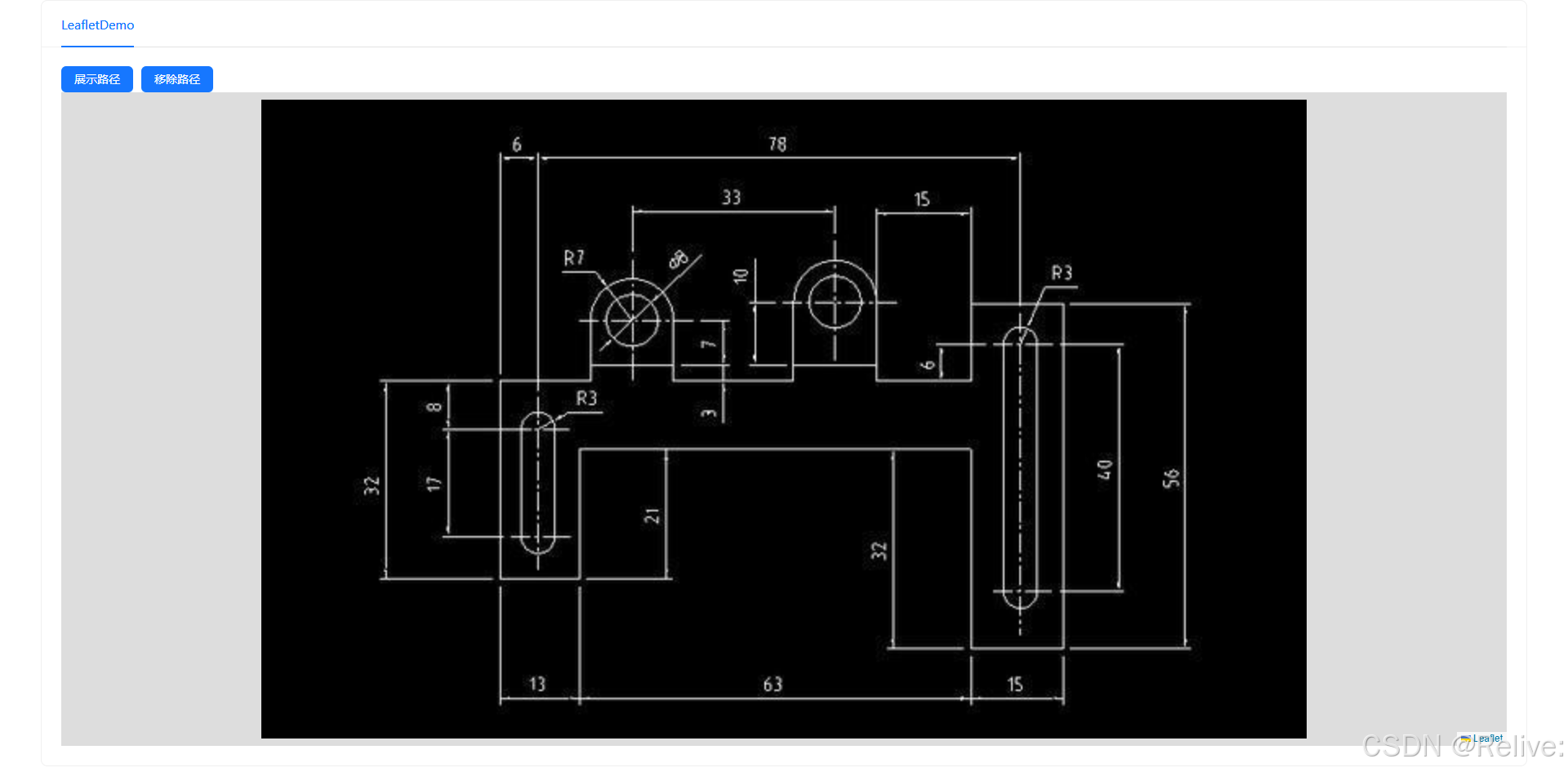

需求背景：甲方需要在一些CAD图纸上动态展示特定路线导航，比如从一个房间，到另外一个房间的路径，需要显示出路径，因为以前没有接触过这类特定需求，所以先暂时调研了一下，并尝试做个demo给甲方演示。

刚开始的想法是，通过H5的canvas画布手动画出来，自己也尝试过了，但效果不是很理想，再后来调研到leaflet可以导入图片作为底图，因为其本身就是做GIS的，有点线面的各种操作，比如打点，连线，绘制区域图层等等，而且以前我也用过leaflet做gis，比较熟悉，所以决定用leaflet尝试做个demo

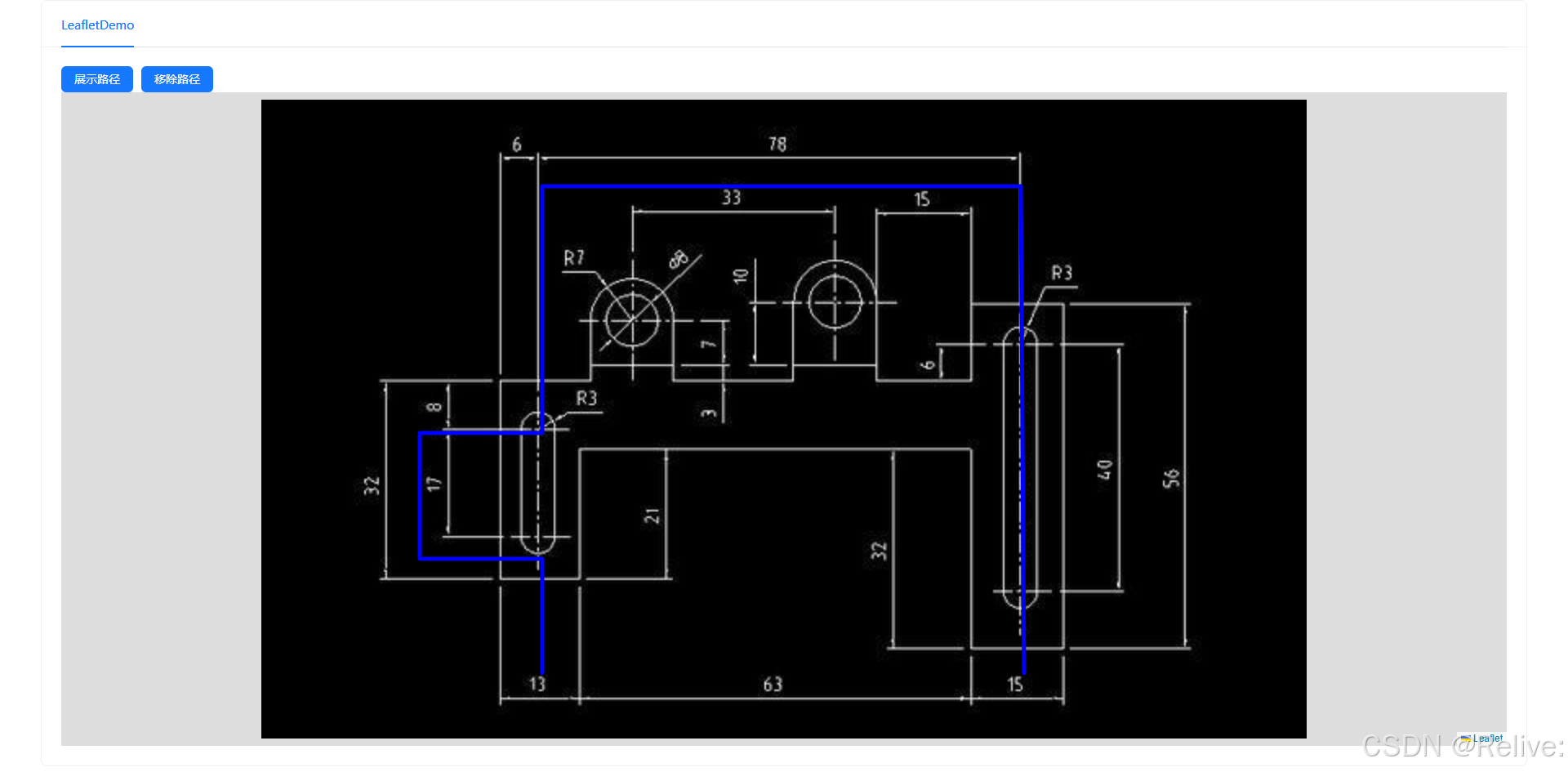

点击展示路径后：

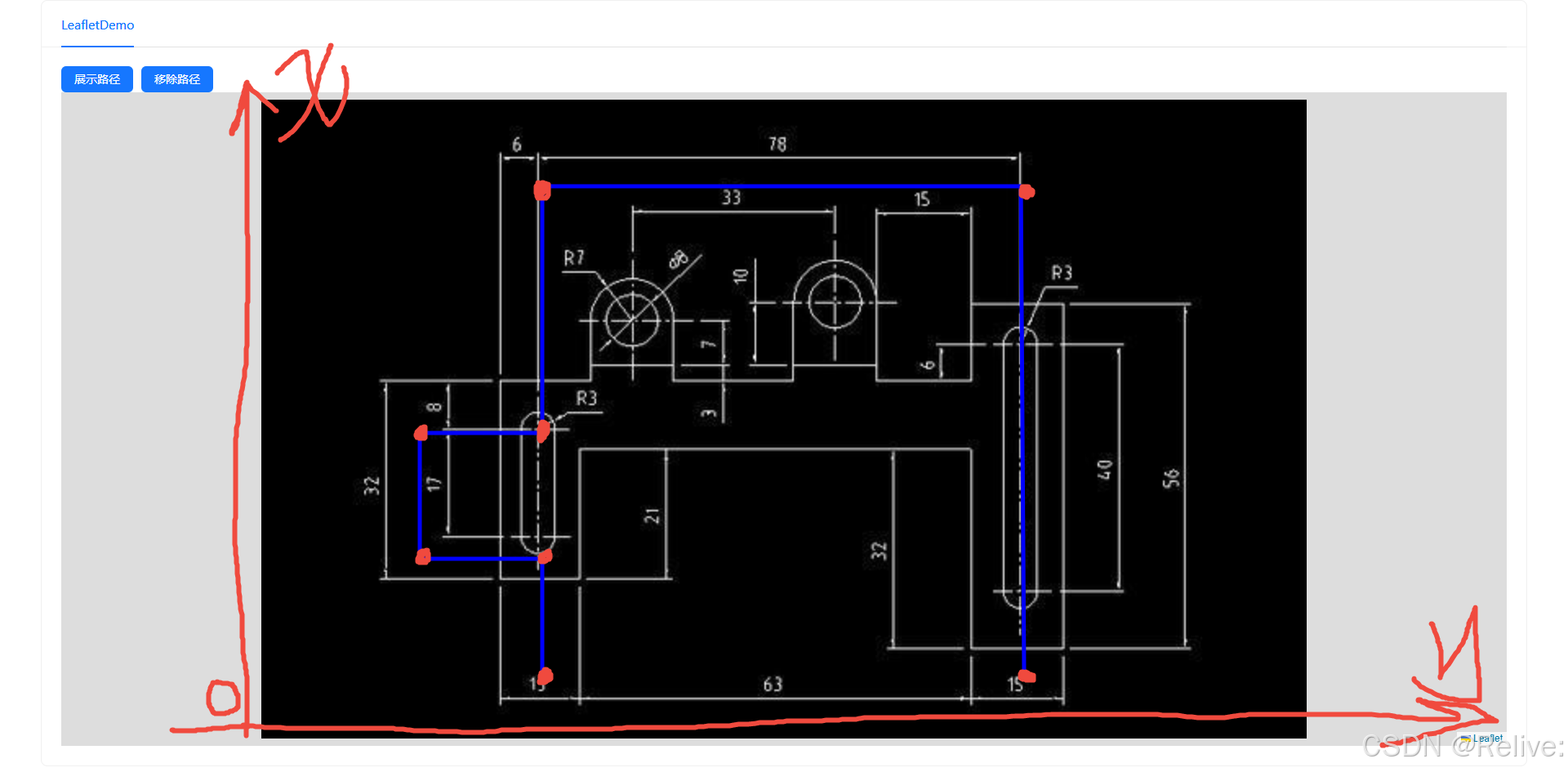

实现思路：首先npm install leaflet，也可以CDN 引入，如果不清楚可以搜索leaflet安装与使用，安装完成后，在组件里面引用，再在组件的onMounted里面去创建地图实例，然后再调用leaflet的一些切换底图的api，并以像素px为坐标系单位，图片左下角为坐标系原点（不知道可不可以换成常规的x为横轴，y为竖轴，没试过，大家可以自己查leaflet文档调研一下），再手动量几个点位（基于下面图片显示的坐标系），再定义一些渲染点与点之间的连线方法，以及使用css3的动画来控制线条出现的时机，用来做到路径导航的效果，具体的方法和说明，源代码上都有，可以仔细研究

代码如下：

<template>
  <div>
    <a-button type="primary" @click="ShowLine">展示路径</a-button>
    <a-button type="primary" @click="removeLine" style="margin-left: 10px"
      >移除路径</a-button
    >
    <div id="map"></div>
  </div>
</template>

<script setup>
import button from "ant-design-vue";
import { onMounted, ref } from "vue";
import L from "leaflet";
import "leaflet/dist/leaflet.css";
import cadImg from "../assets/cad2.jpg";

// 定义三个点的坐标
const points = ref([
/*   [338, 465], // 第一个点
  [55, 467], // 第二个点
  [58, 172], // 第二个点
  [187, 172], // 第二个点
  [187, 97], // 第二个点
  [280, 97], // 第二个点
  [280, 172], // 第二个点
  [337, 172], // 第二个点 */

  [40, 467], // 第一个点
[338, 465], // 第一个点
[338, 172],
[187, 172],
[187, 97],
[110, 97],
[110, 172],
[40, 172],


]);

// 初始化地图
let map;
let line;

// 移除路径
const removeLine = () => {
  if (line) {
    map.removeLayer(line); // 从地图上移除线条
    line = null; // 清空线条引用
  }
};
/*  展示路径 */
const ShowLine = () => {
  // 创建连线
  line = L.polyline(points.value, {
    color: "blue",
    weight: 5,
    className: "animated-line", // 添加CSS类以实现动画
  }).addTo(map);
  /* drawLine(); */
};

onMounted(() => {
  // 创建地图实例
  map = L.map("map", {
    crs: L.CRS.Simple, // 使用简单坐标系
    zoomControl: false, // 禁用缩放控件
    scrollWheelZoom: false, // 禁用鼠标滚轮缩放
    doubleClickZoom: false, // 禁用双击缩放
    touchZoom: false, // 禁用触摸缩放
    boxZoom: false, // 禁用框选缩放
    keyboard: false, // 禁用键盘快捷键缩放
  }).setView([0, 0], 0);

  // 加载平面图
  const imageBounds = [
    [0, 0],
    [391, 640],
  ];
  L.imageOverlay(cadImg, imageBounds).addTo(map);
  map.fitBounds(imageBounds);
});

// 动态绘制连线
const drawLine = () => {
  const linePoints = []; // 存储连线的点
  let currentPointIndex = 0; // 当前连接的点的索引
      linePoints.push(...points.value);
      line.setLatLngs(linePoints); // 更新连线的点
  /* const interval = setInterval(() => {
    if (currentPointIndex < points.value.length) {
      // 将当前点添加到连线中
      linePoints.push(points.value[currentPointIndex]);
      line.setLatLngs(linePoints); // 更新连线的点
      currentPointIndex++;
    } else {
      clearInterval(interval); // 停止动画
    }
  }, 500); // 每500ms连接一个点 */
};
</script>

<style>
#map {
  height: 800px; /* 调整地图高度 */
  width: 100%; /* 调整地图宽度 */
}

/* 定义动画效果 */
.animated-line {
  stroke-dasharray: 4000; /* 控制虚线的长度 */
  stroke-dashoffset: 4000; /* 初始偏移量 */
  animation: dash 32s linear forwards; /* 动画时长和效果 */
}

@keyframes dash {
  to {
    stroke-dashoffset: 0;
  }
}
</style>

有些点是需要注意的：引入底图时，不能放底图的相对路径，需要import导入进来，或者直接把底图用在线工具转成base64格式，再放到L.imageOverlay(cadImg, imageBounds).addTo(map);里面去。

另外，这些点的坐标，是我手动通过ps工具量出来的，因为后端说到时候能给到前端，所以我就没思考坐标与CAD图里的建筑图啥的是否有关系。
