第2章 电阻电路分析

🥞 知识点


⭐ 参考方向:题目已给按题目的方向为准,题目没给建议统一顺时针为正方向(我说的 )

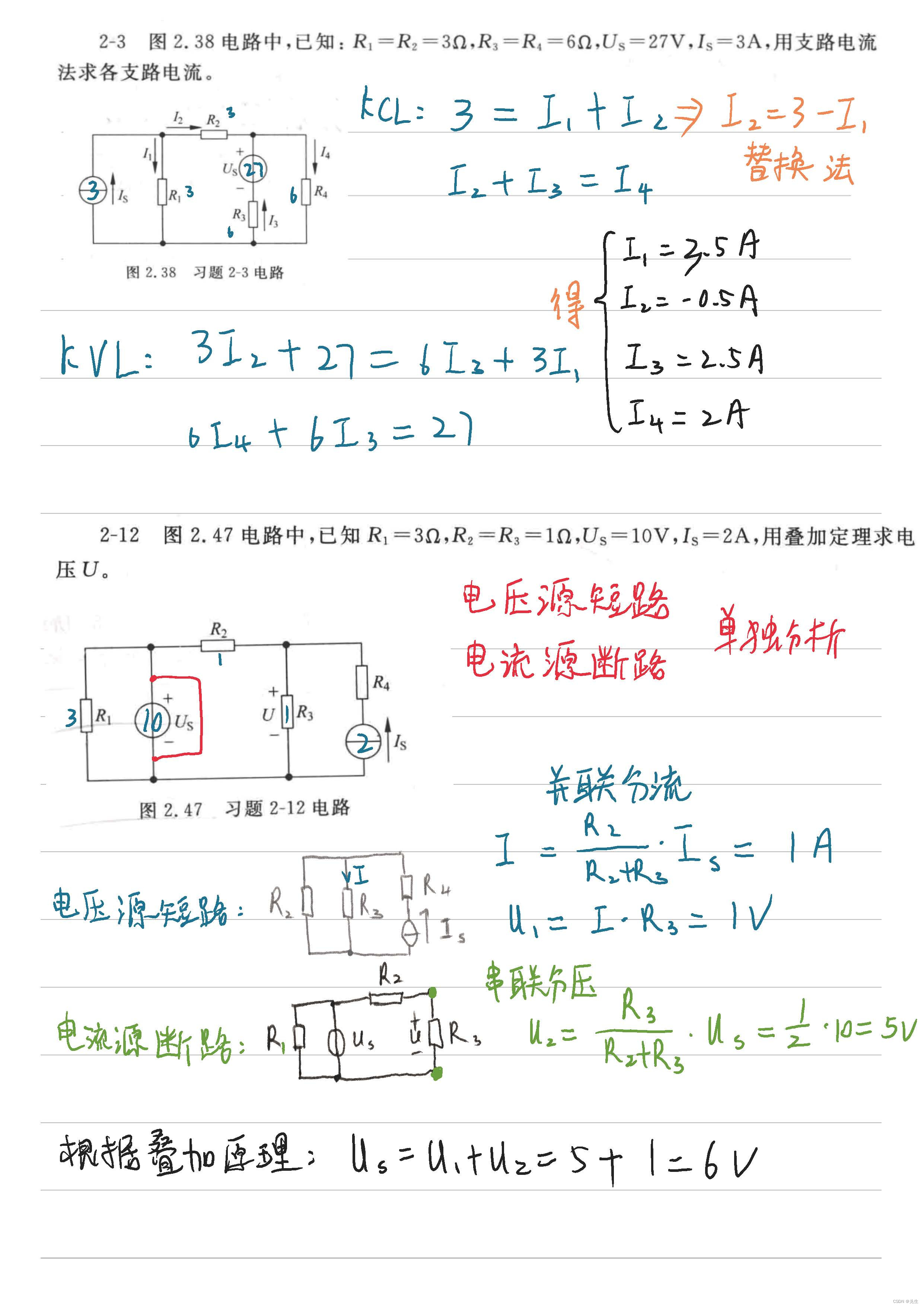

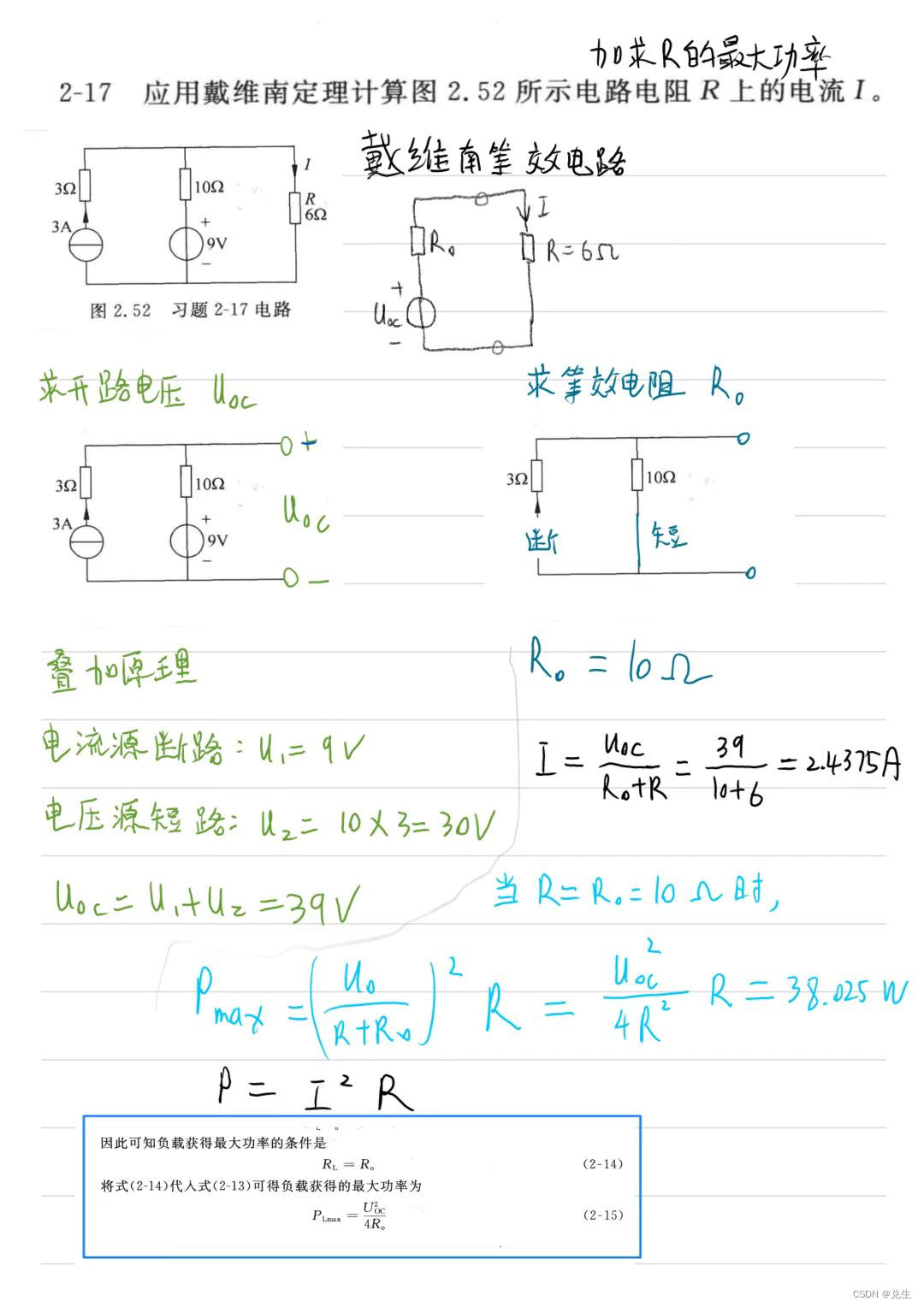

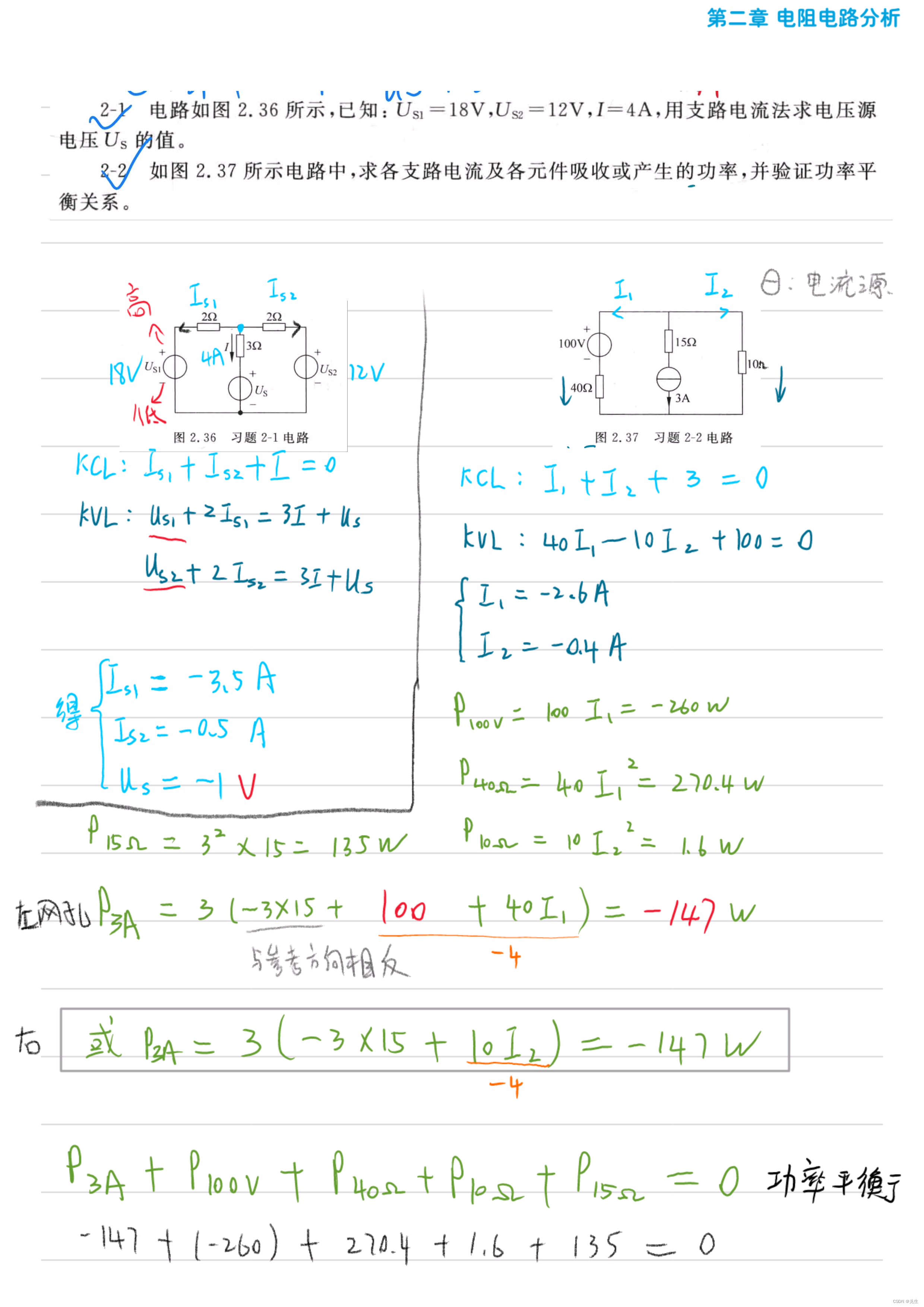

🥞 课后作业

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

第3章 动态电路分析

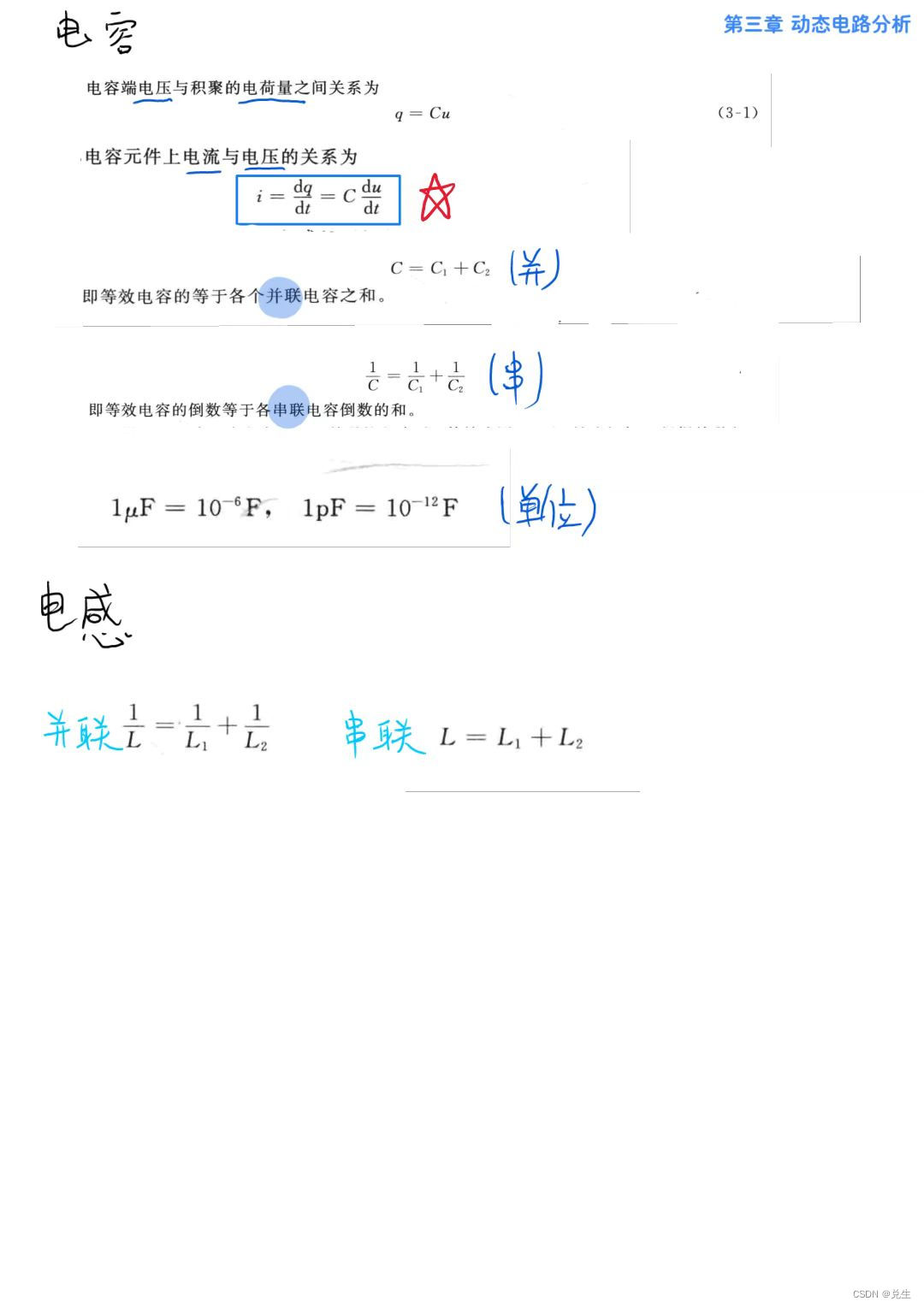

🥞 知识点

在这里插入图片描述

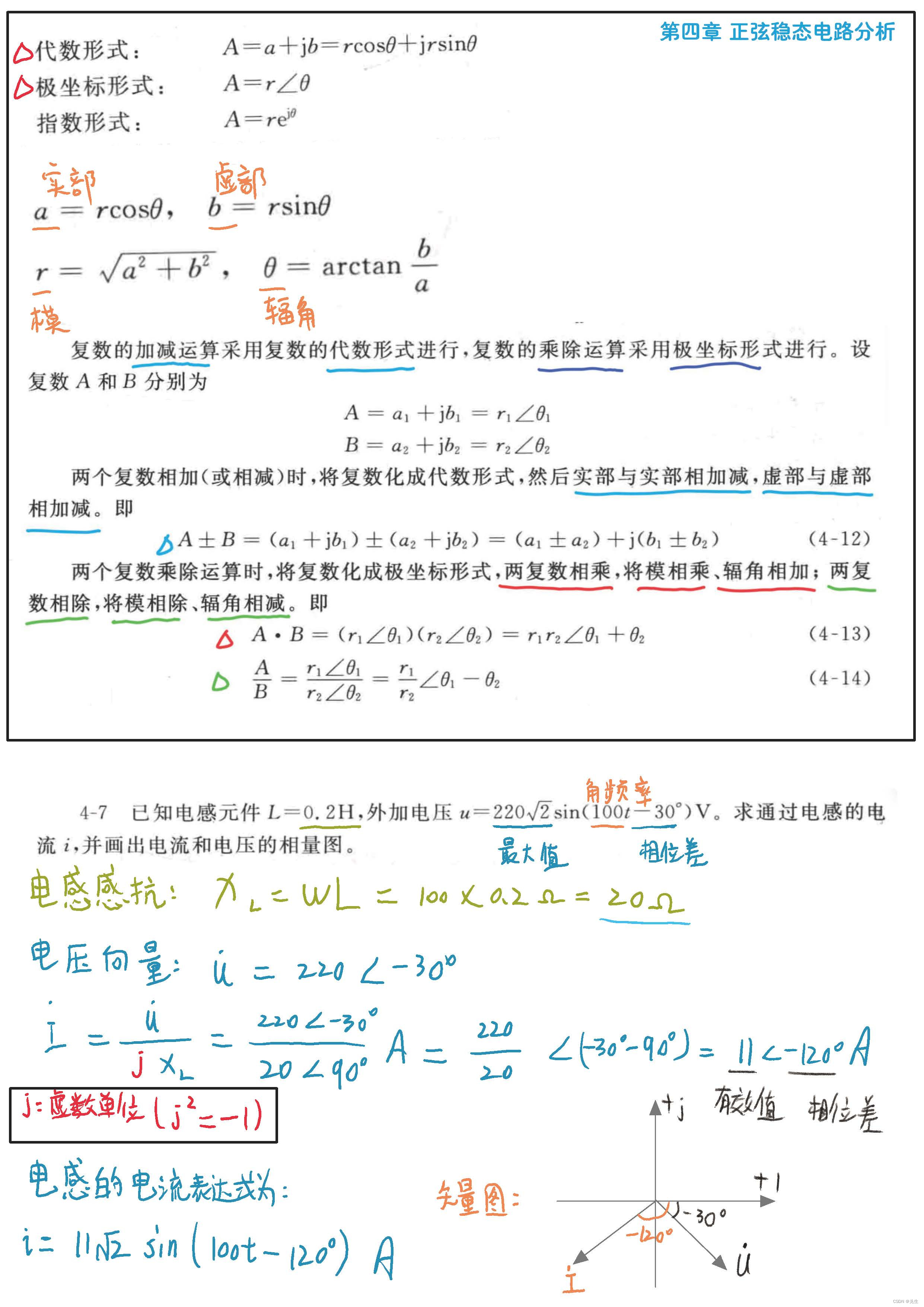

第4章 正弦稳态电路分析

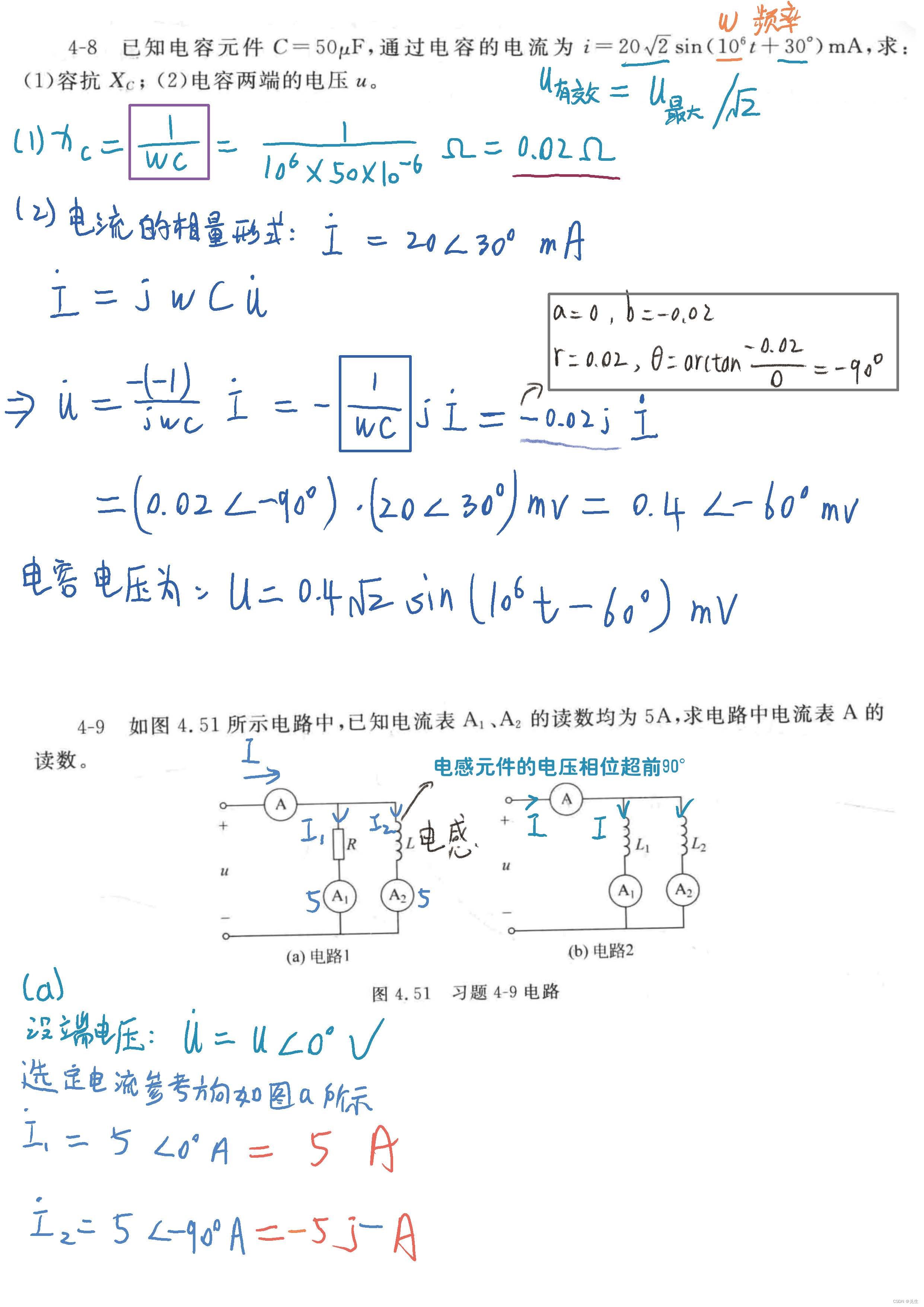

🥞 知识点+课后作业

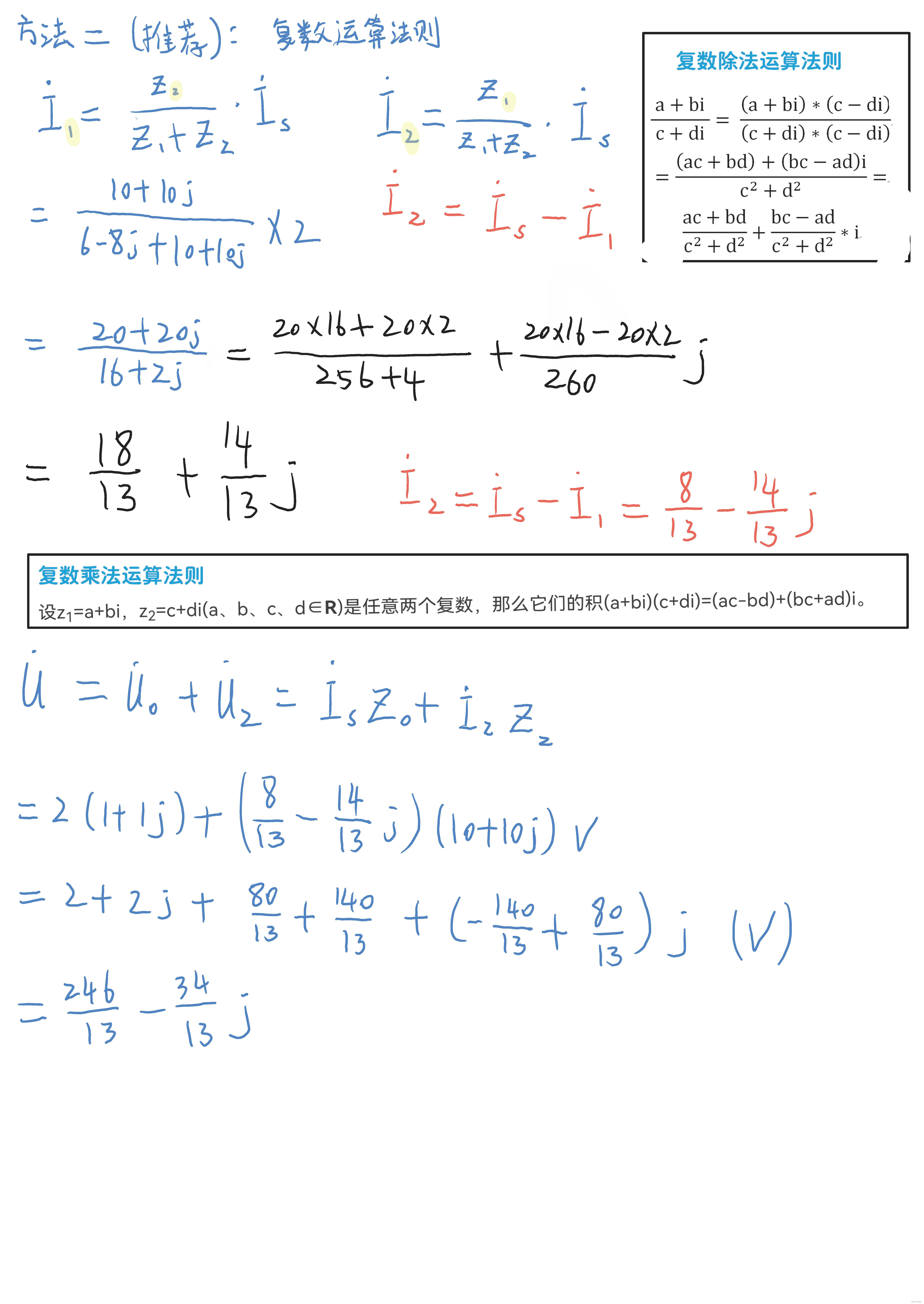

乘除运算建议直接使用代数形式。试图去转换极坐标形式,TMD就是自讨苦吃

复数的乘法运算
( a + b i ) ( c + d i ) = ( a c − b d ) + ( b c + a d ) i (a+bi)(c+di)=(ac-bd)+(bc+ad)i (a+bi)(c+di)=(acbd)+(bc+ad)i

复数的除法运算
a + b i c + d i = a c + b d c 2 + d 2 + b c − a d c 2 + d 2 i \frac{a+bi}{c+di} =\frac{ac + bd}{c^2 + d ^2} +\frac{bc - ad}{c ^2 + d ^2} i c+dia+bi=c2+d2ac+bd+c2+d2bcadi


i ≠ I ˙ i\ne\dot{I} i=I˙

在这里插入图片描述

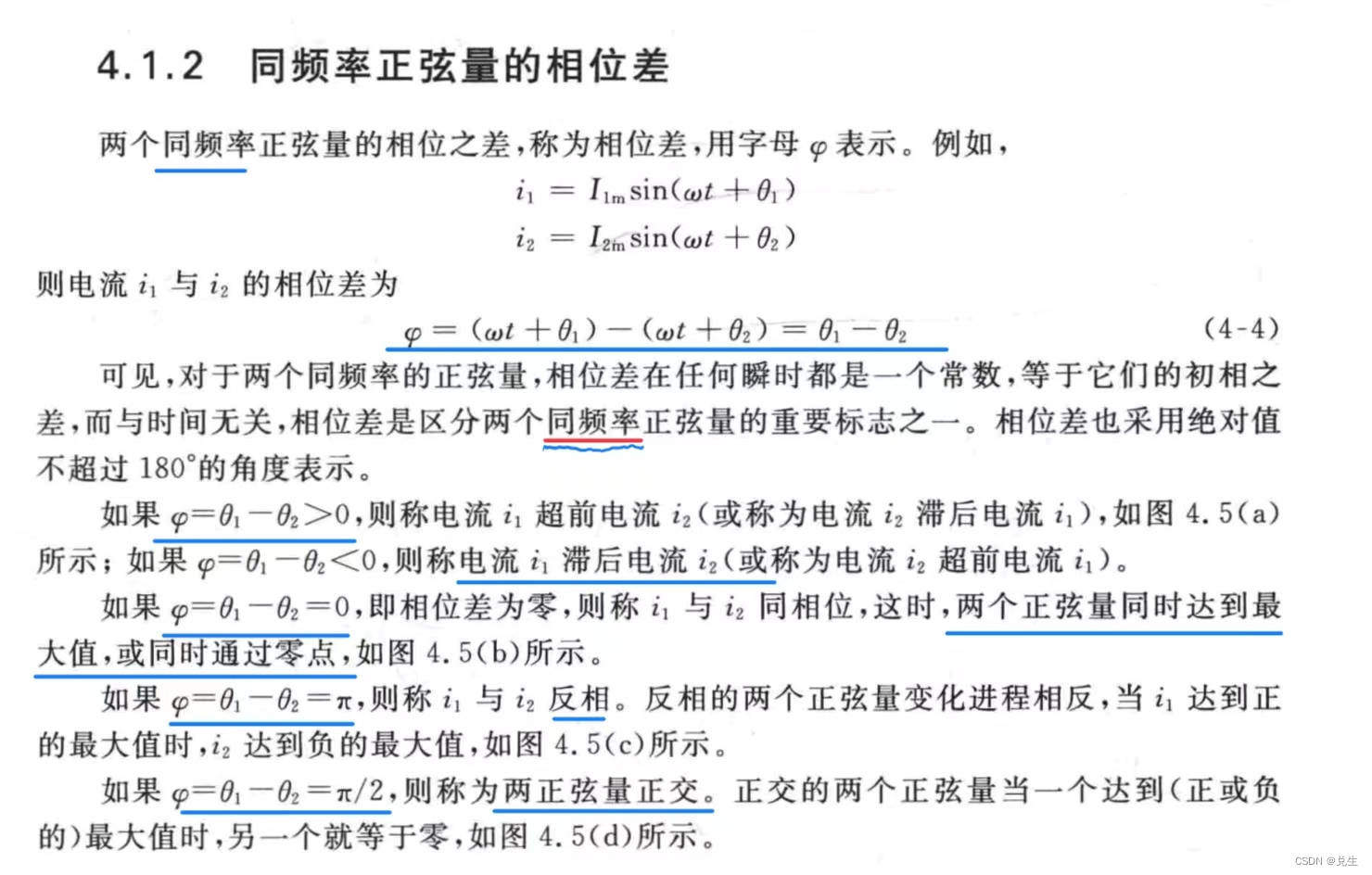

⭐ 相位差

在这里插入图片描述

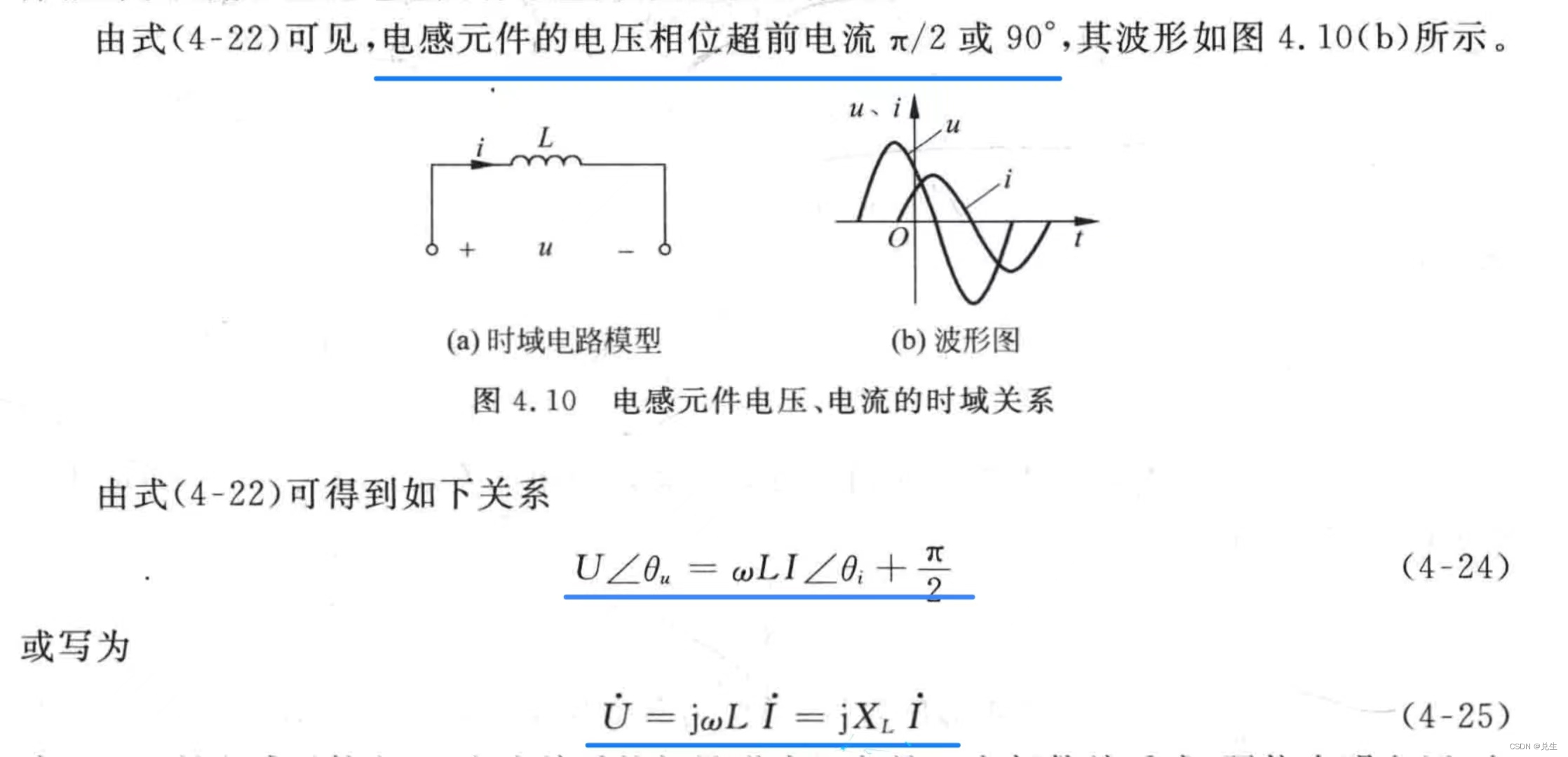

⭐ 电感电压

在这里插入图片描述

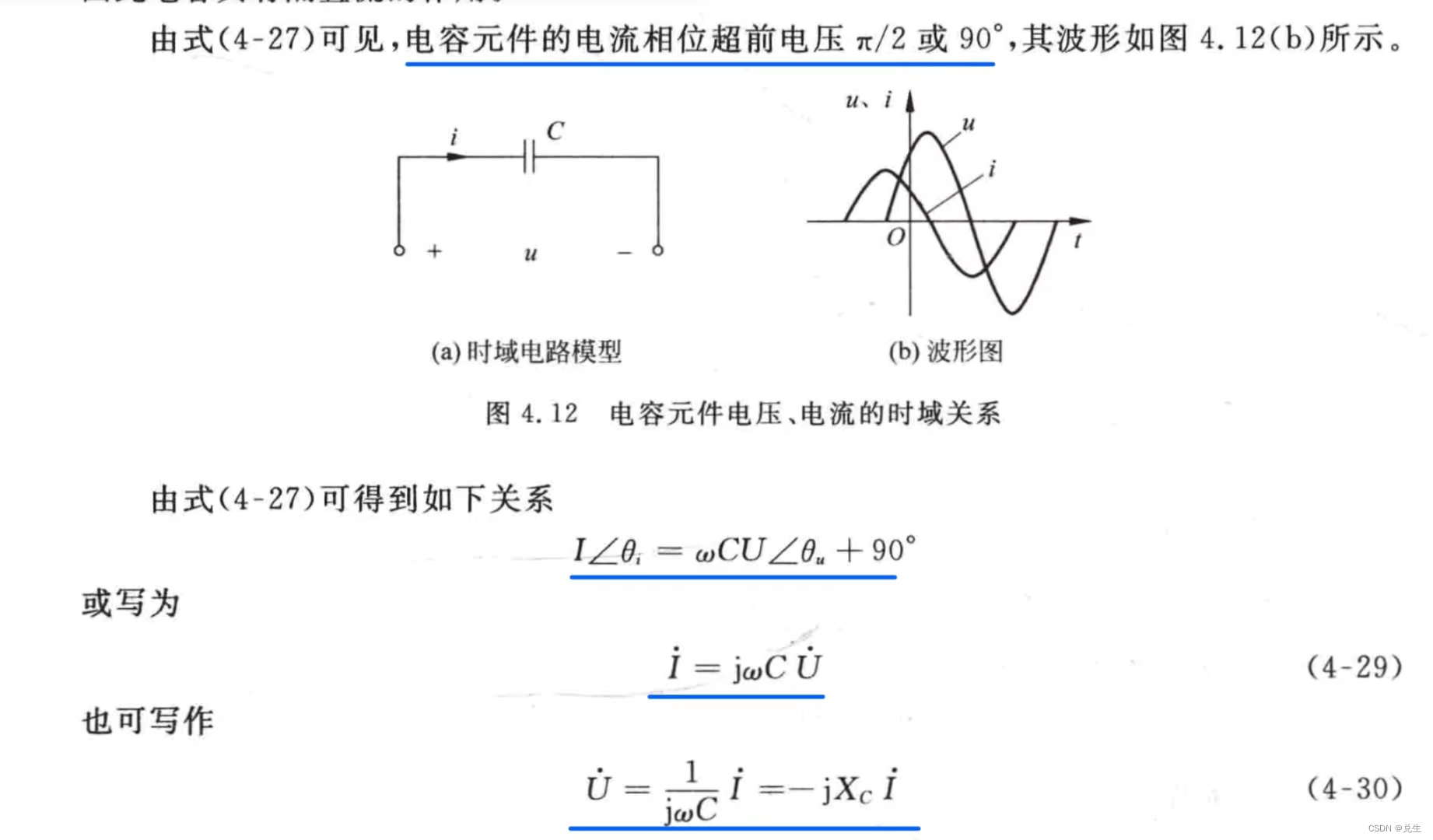

⭐ 电容电压

在这里插入图片描述


在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

第6章 半导体器件

🥞 知识点

⭐ 导通压降

硅:0.7v
锗:0.3v

⭐ 死区电压

硅:0.5v
锗:0.1v

⭐ 半导体的导电特性

热敏性:温度
光敏性:光
掺杂性:杂质

⭐ 本征半导体

完全纯净的、具有晶体结构的半导体

⭐ 载流子的两种运动形式

扩散运动、漂移运动

⭐ PN结

正向导通反向截止,导通变窄,截止变宽

⭐ 杂质半导体

载流子自由电子空穴

N型和P型半导体都是中性的,对外不显电性。

N型半导体(磷,五价,多一个电子)(negative)自由电子是多子,空穴是少子
P型半导体(硼,三价,多一个空穴)(positive)自由电子是少子,空穴是多子

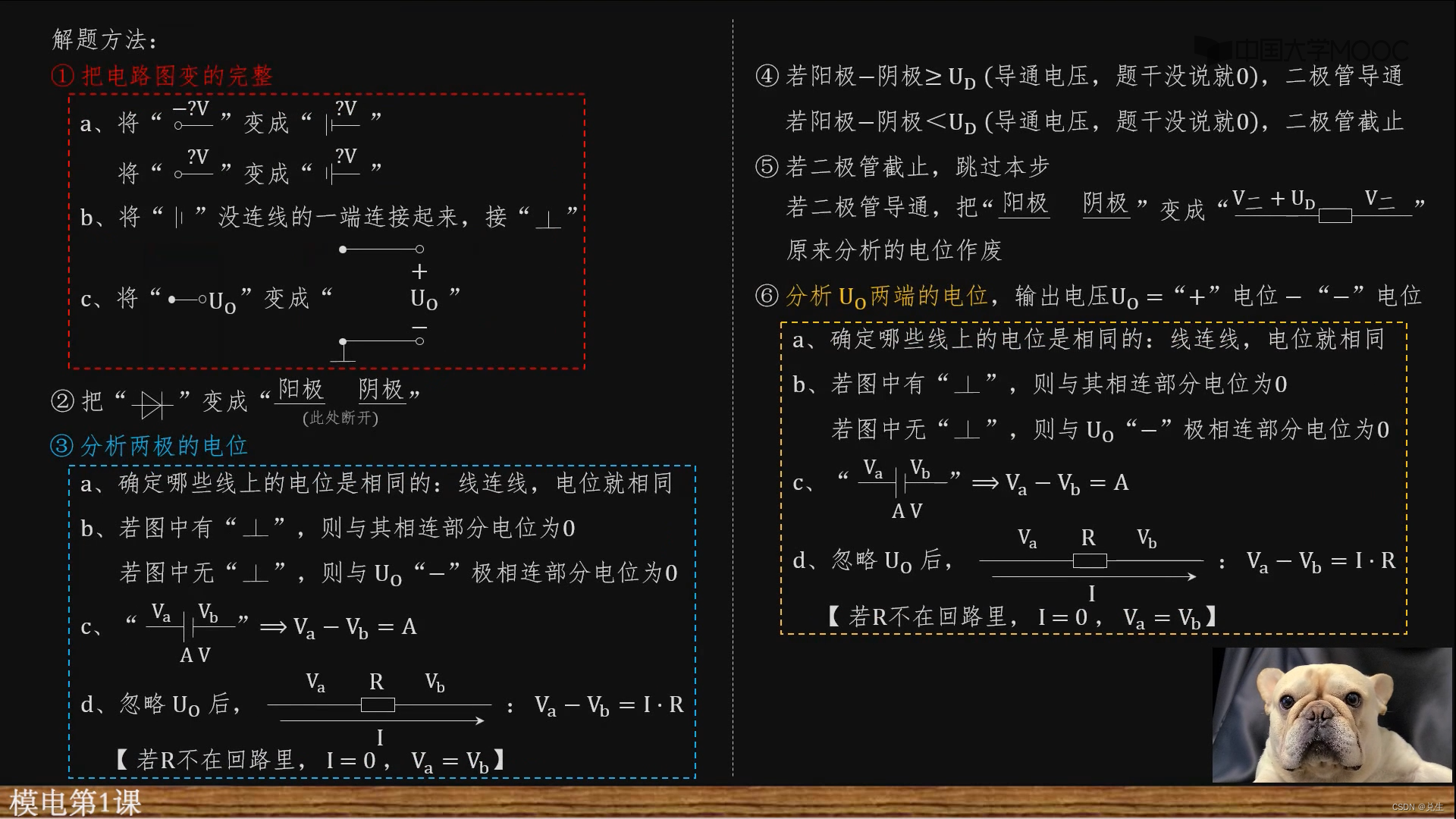

⭐ 单个二极管状态分析

在这里插入图片描述


⭐ 双二极管电路分析

在这里插入图片描述

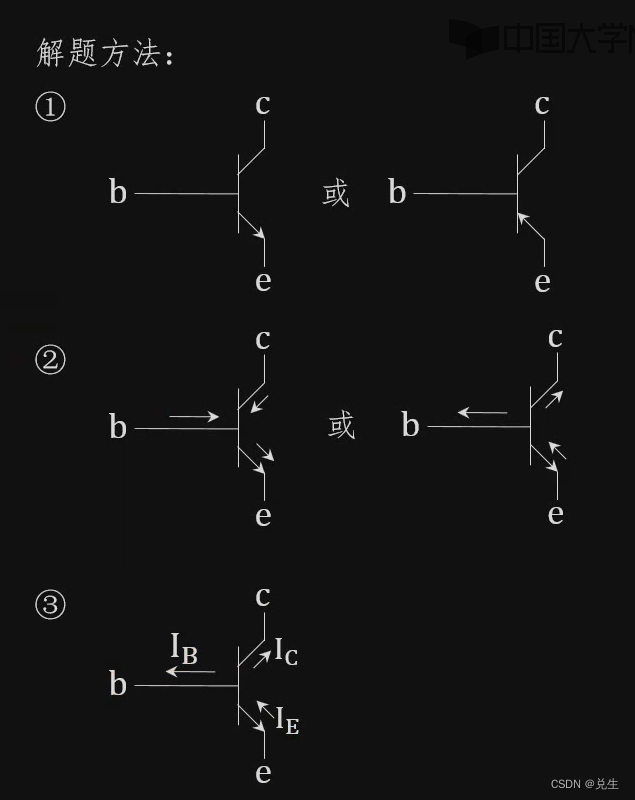

⭐ 判断三极管电流方向

在这里插入图片描述

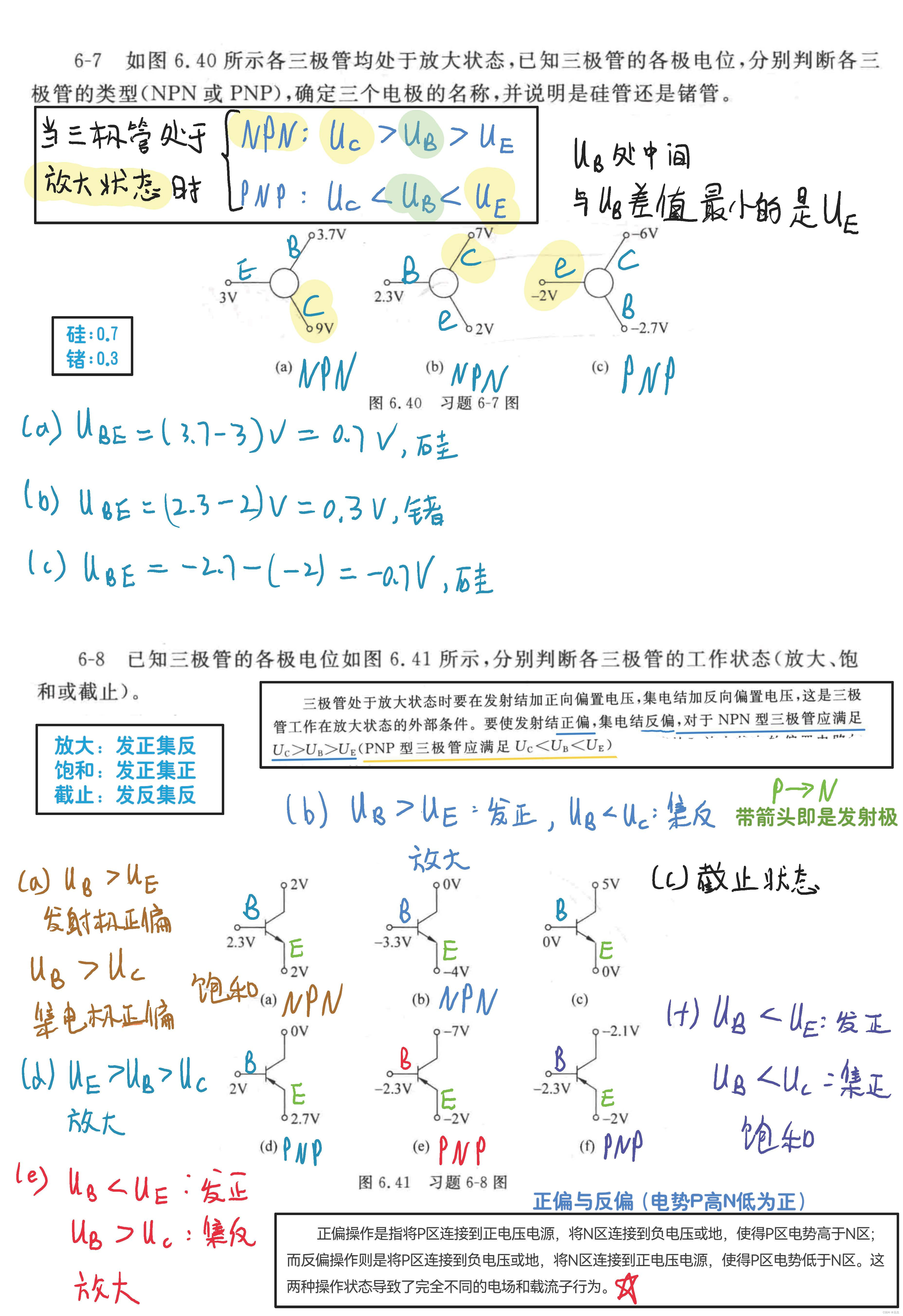

⭐ 判断三极管类型及材料

在这里插入图片描述

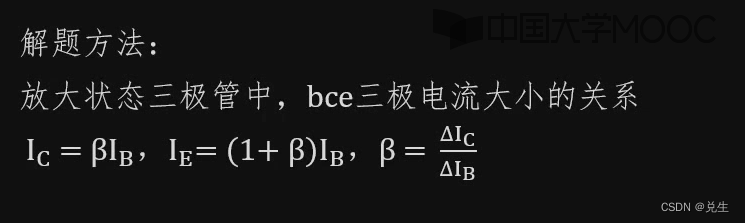

⭐ 求三极管各极电流值(知一求二)

I E = I B + I C = I C + ( 1 + β ) I B I_E=I_B+I_C=I_C+(1+β)I_B IE=IB+IC=IC+(1+β)IB

在这里插入图片描述

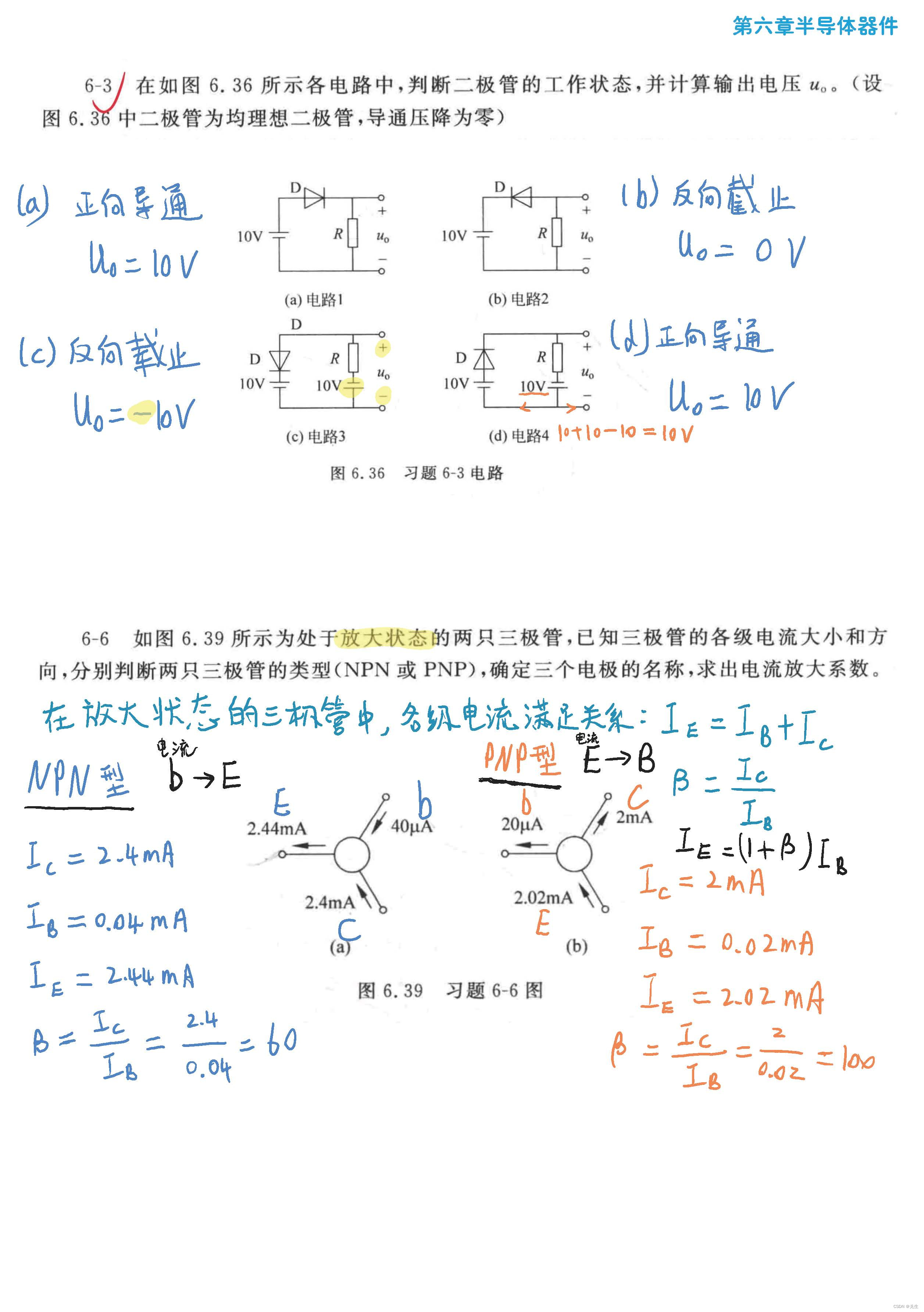

🥞 课后作业

在这里插入图片描述

在这里插入图片描述

第7章 放大电路分析

🥞 知识点

⭐ 多级放大电路:后一级的输入电阻就是前一级的负载电阻

⭐ 零点漂移

在多级放大电路中,第一级产生的零点漂移对输出端影响最大。


⭐ 两种非线性失真

在这里插入图片描述

截止失真
原因:静态工作点设置偏低,靠近截止区
消除办法:适当减小 R b R_b Rb 的阻值

饱和失真
原因:静态工作点设置过高,靠近饱和区
消除办法:适当增大 R b R_b Rb 的阻值

在放大电路中,通常都是改变 R b R_b Rb 来改变静态工作点的

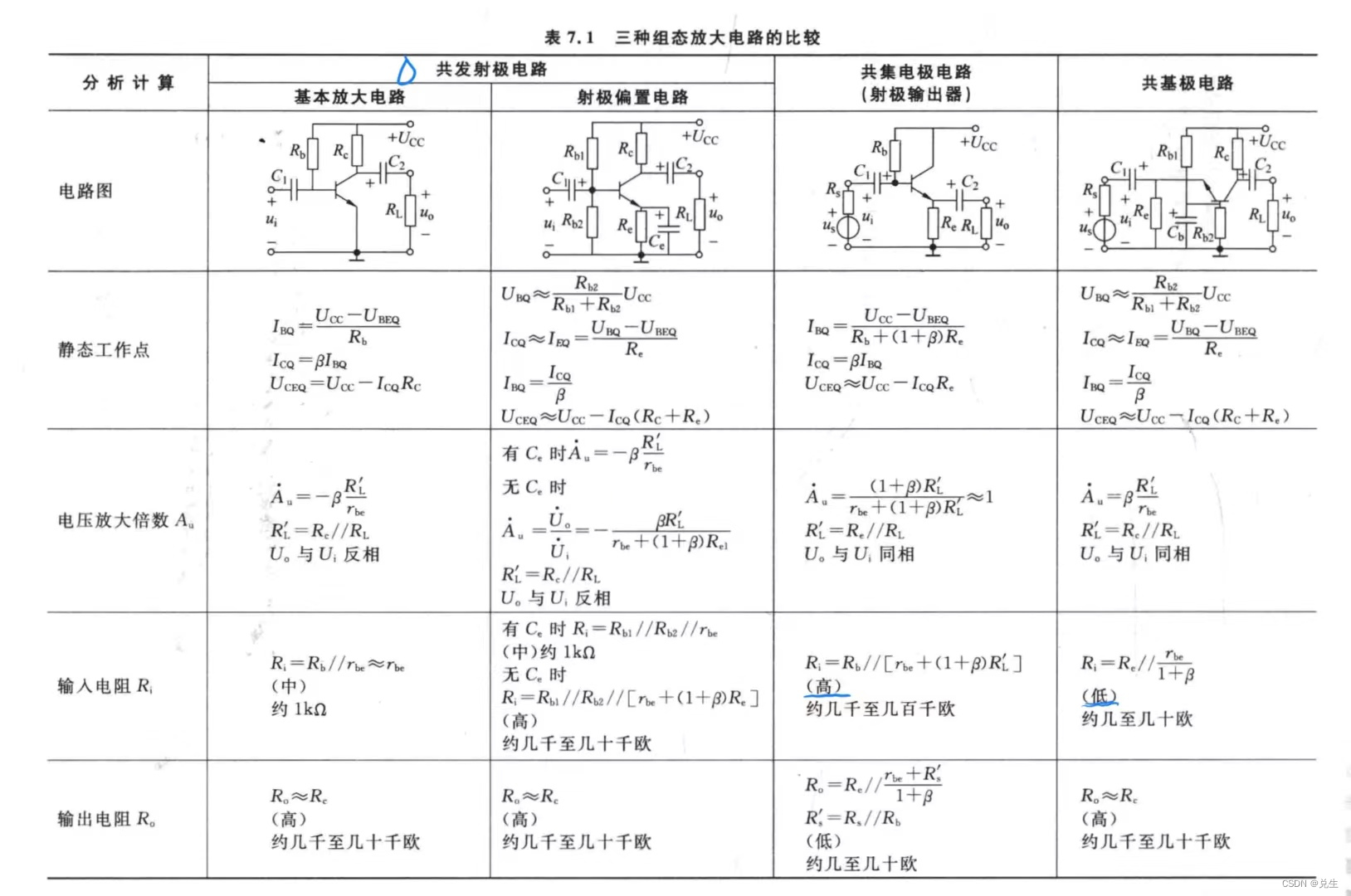

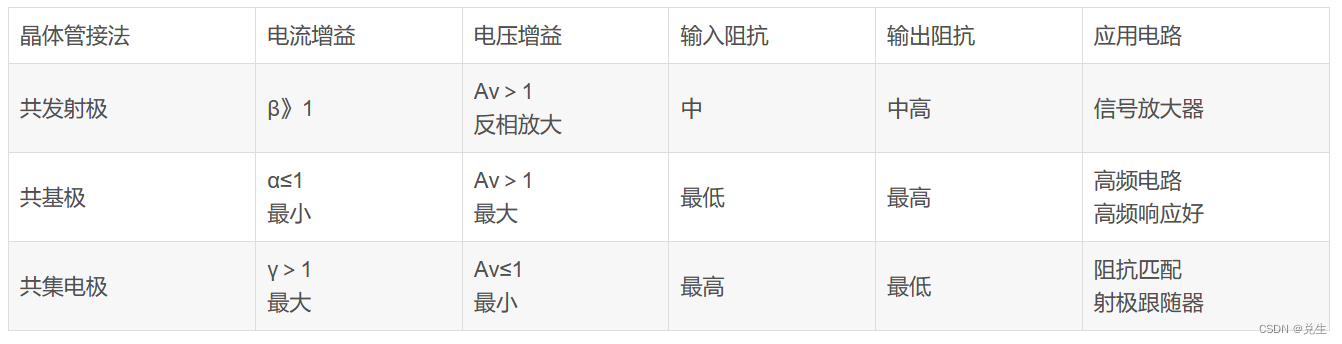

⭐ 三种组态放大电路的比较

在这里插入图片描述

共射电路:
即能放大电流,也能放大电压
输入电阻居三种电路中,输出电阻较大,通频带较窄。
通常作为低频电压放大电路的单元电路。

共集电路:
只能放大电流,不能放大电压。
是三种接法中输入电阻最大,输出电阻最小的电路,并具有电压跟随的特点。
常用于电压放大电路的输入级和输出级,在功率放大电路中,也常常采用射极输出的形式。

共基电路:
只能放大电压不能放大电流,具有电流跟随的特点。
输入电阻小,电压放大倍数、输出电阻与共射电流相当,是三种接法里高频特性最好的电路。
常作为宽频带放大电路。

在这里插入图片描述

在这里插入图片描述

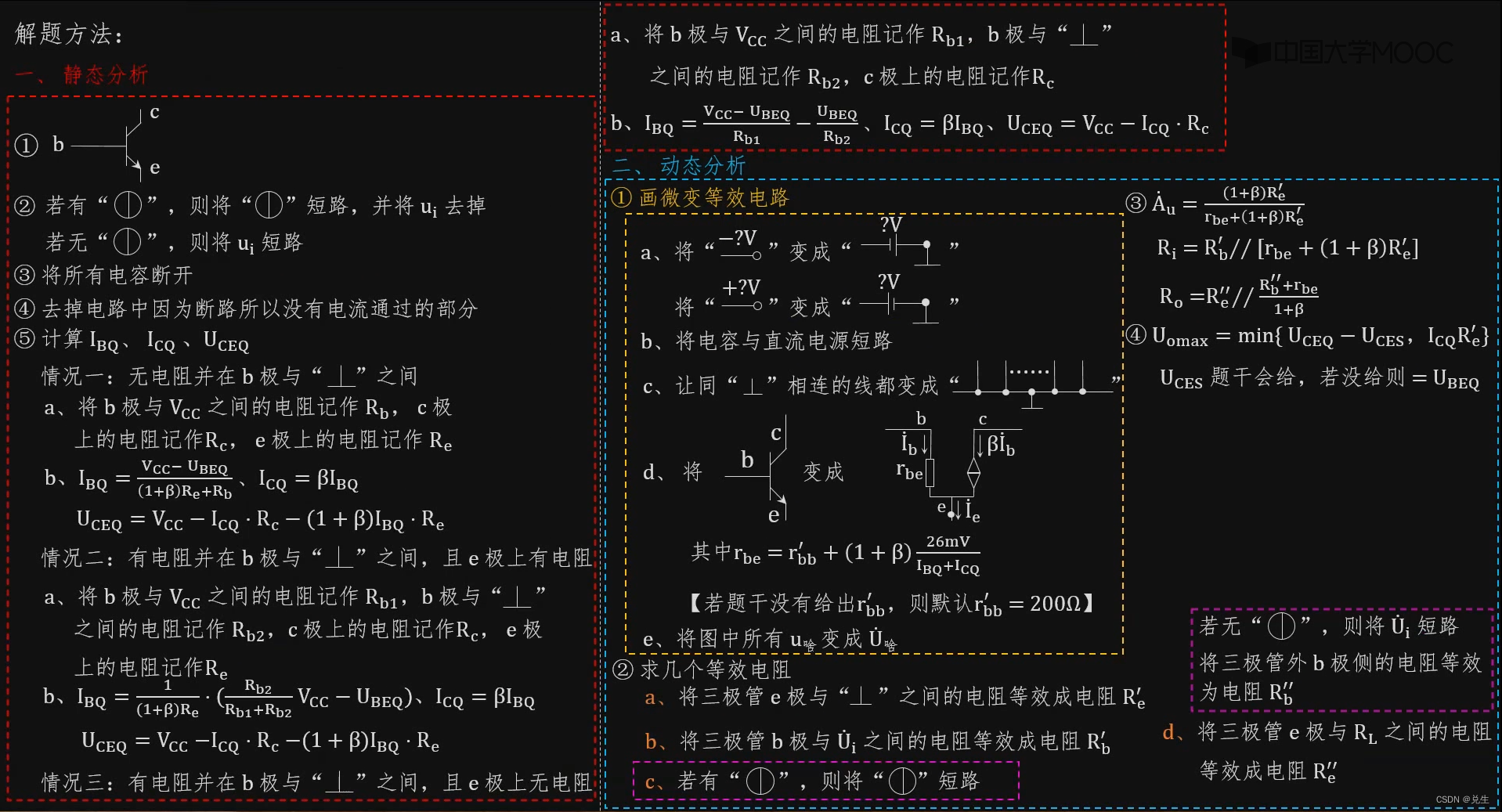

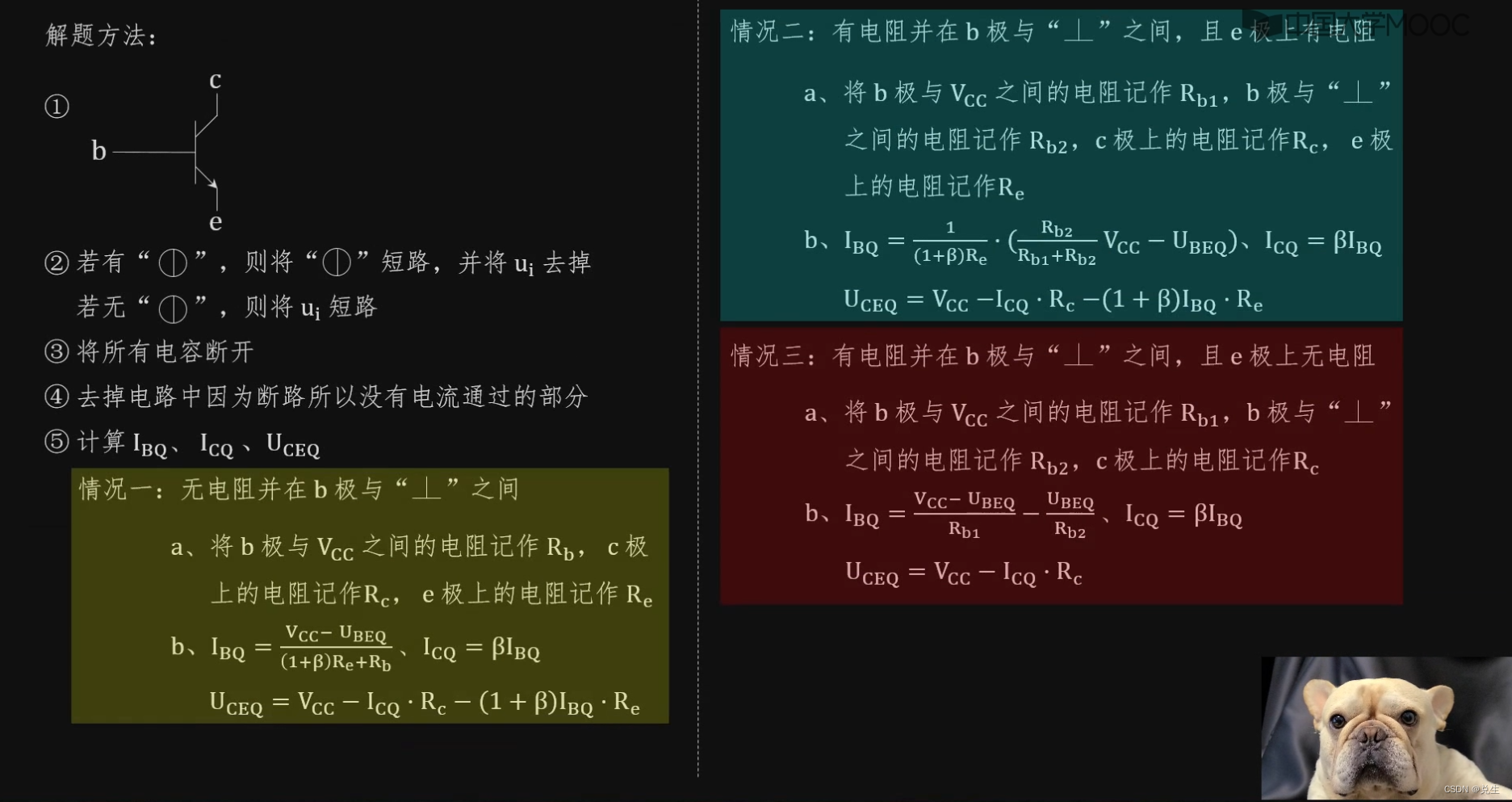

⭐ 基本放大电路静态分析
电流源短路 --> 电容断路 --> 各极电阻分析 --> 套公式

在这里插入图片描述

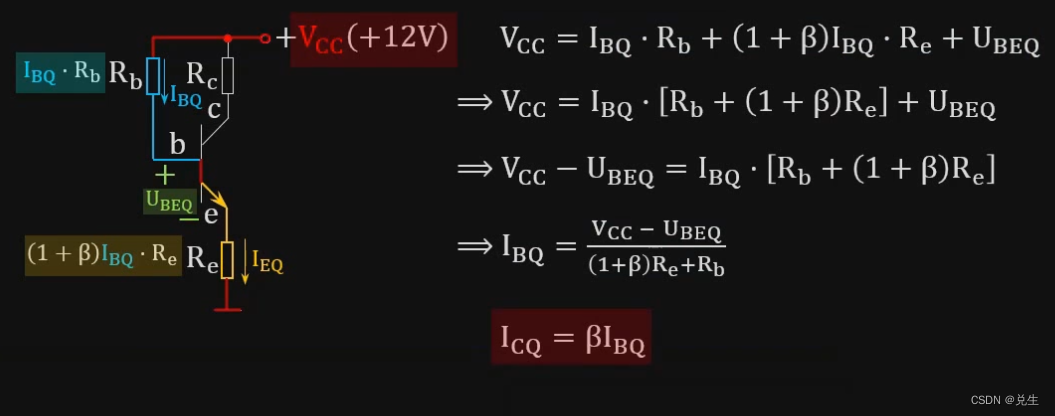

情况一

✨ 取左边支路分析(求 I B Q I_{BQ} IBQ

在这里插入图片描述

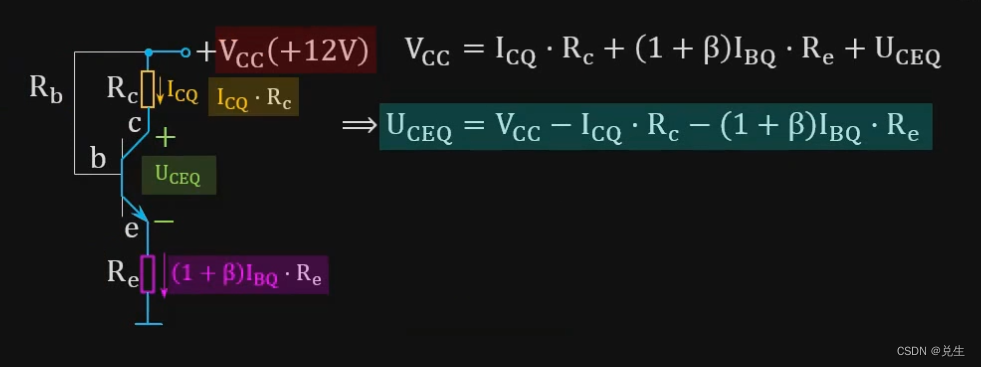

✨ 取右边支路分析(求 U C E Q U_CEQ UCEQ

在这里插入图片描述

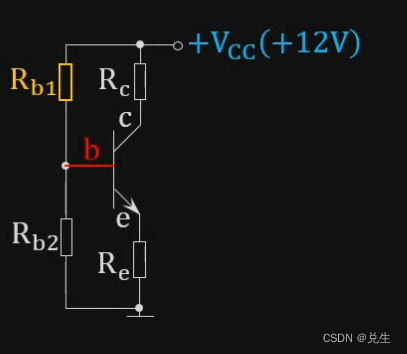

情况二

在这里插入图片描述
R b 2 R b 1 + R b 2 V c c = I E Q × R e + U B E Q = ( 1 + β ) I B Q × R e + U B E Q \frac{R_{b2}}{R_{b1}+R_{b2}}V_{cc} = I_{EQ}×R_e+U_{BEQ}=(1+\beta) I_{BQ}\times R_e + U_{BEQ} Rb1+Rb2Rb2Vcc=IEQ×Re+UBEQ=(1+β)IBQ×Re+UBEQ

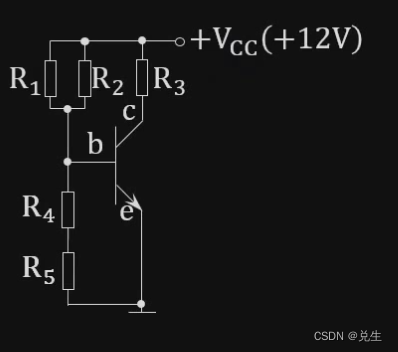

情况三

在这里插入图片描述

R b 1 = R 1 / / R 2 R_{b1} = R_1//R_2 Rb1=R1//R2

R b 2 = R 4 + R 5 R_{b2} = R_4 + R_5 Rb2=R4+R5

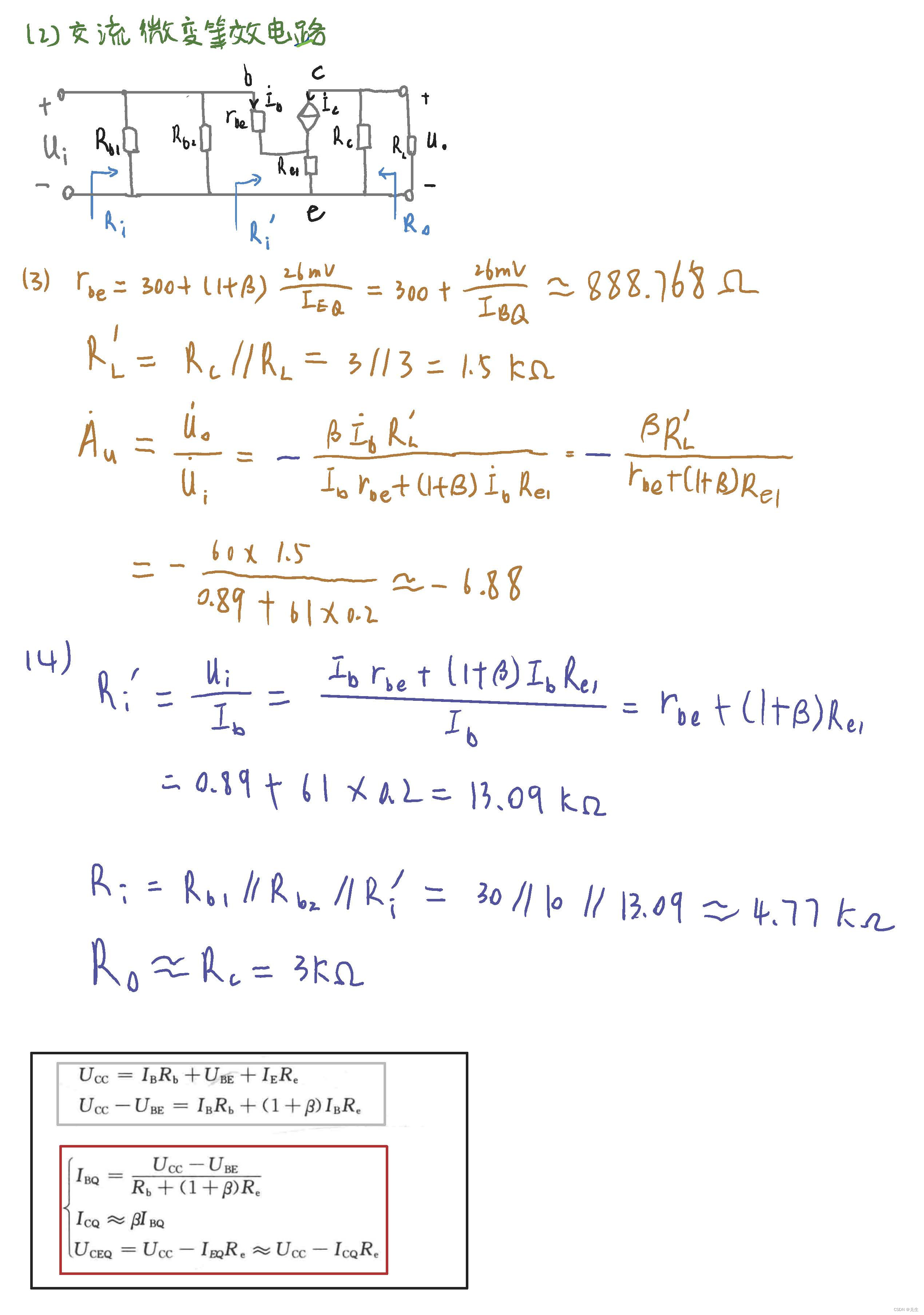

⭐ 共发射极放大电路的动态分析

在这里插入图片描述


⭐ 共基极放大电路的动态分析

在这里插入图片描述


⭐ 多级放大电路动静态分析
在这里插入图片描述

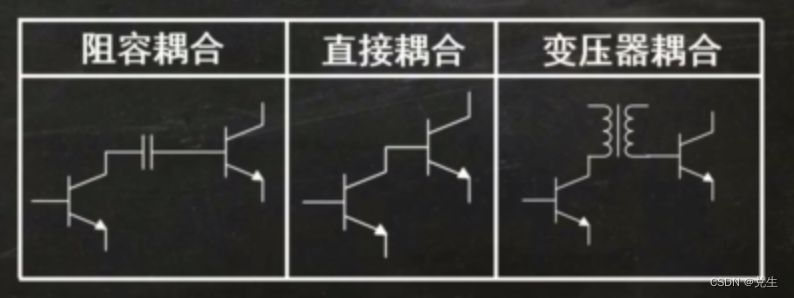

⭐ 多级放大电路的级间耦合方式有 阻容耦合直接耦合变压器耦合

在这里插入图片描述


⭐ 多级放大电路的 电压放大倍数、输入输出电阻、上下限截止频率

A u d = U o U i A_{ud} = \frac{U_o}{U_i} Aud=UiUo

在这里插入图片描述

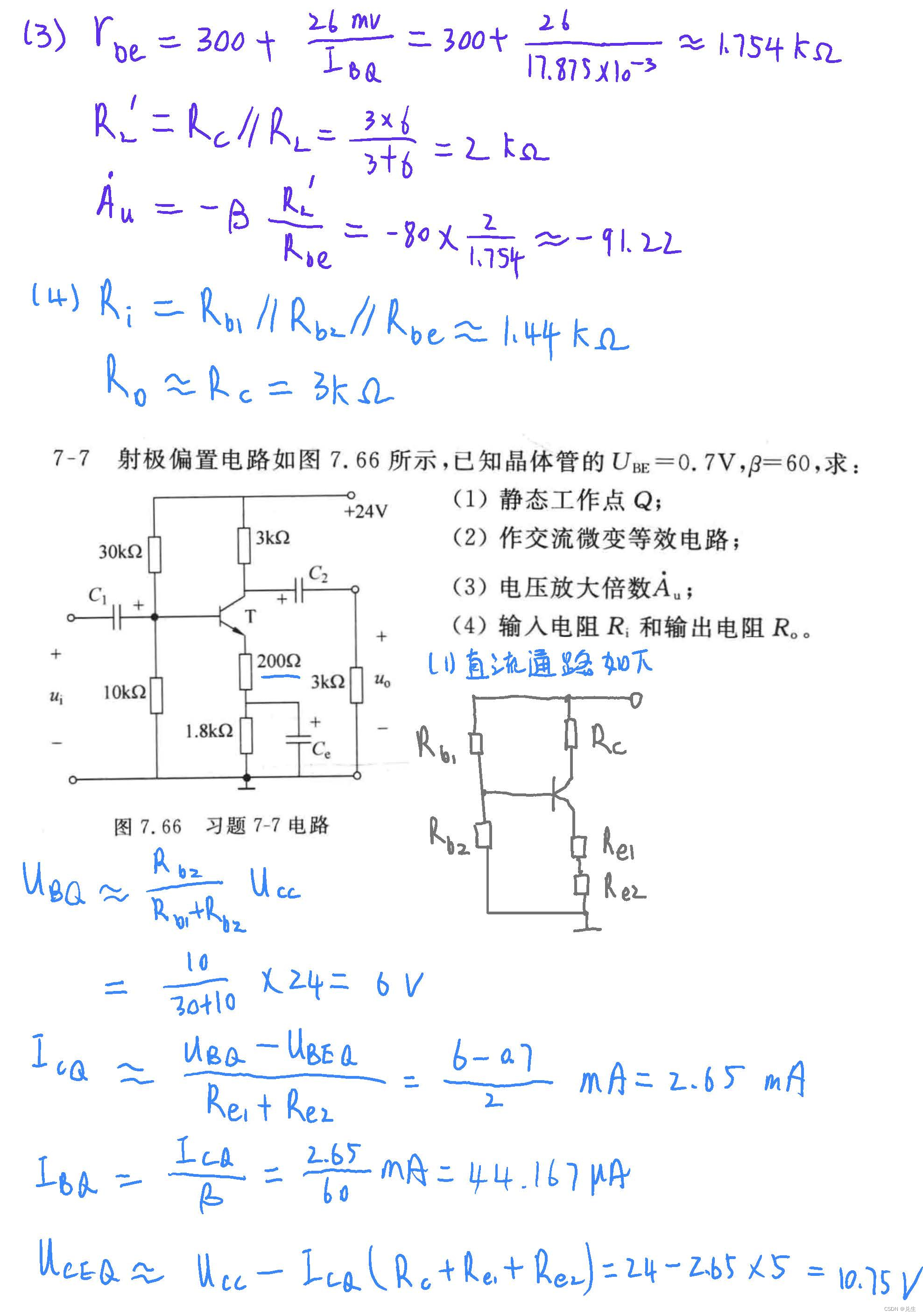

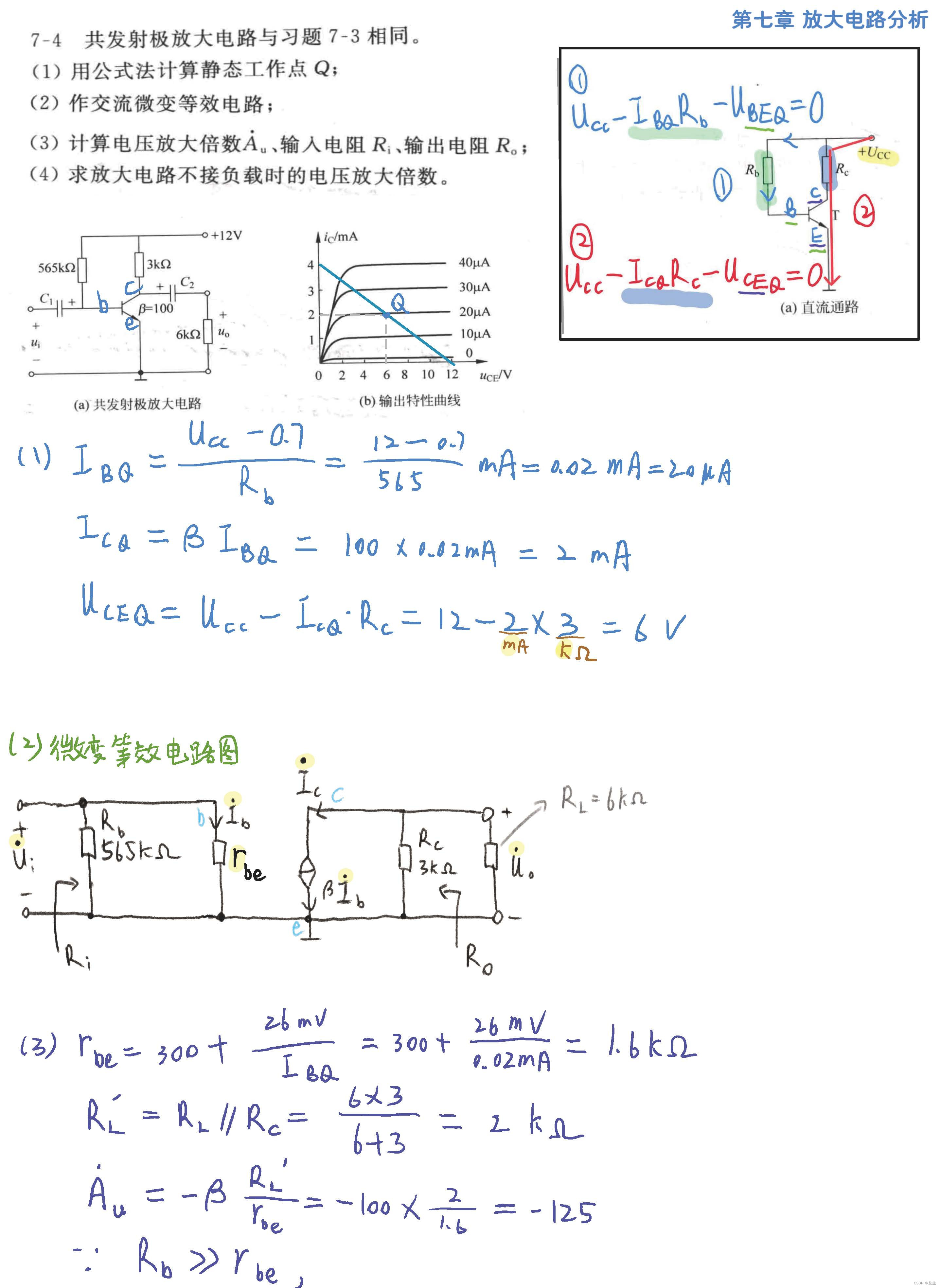

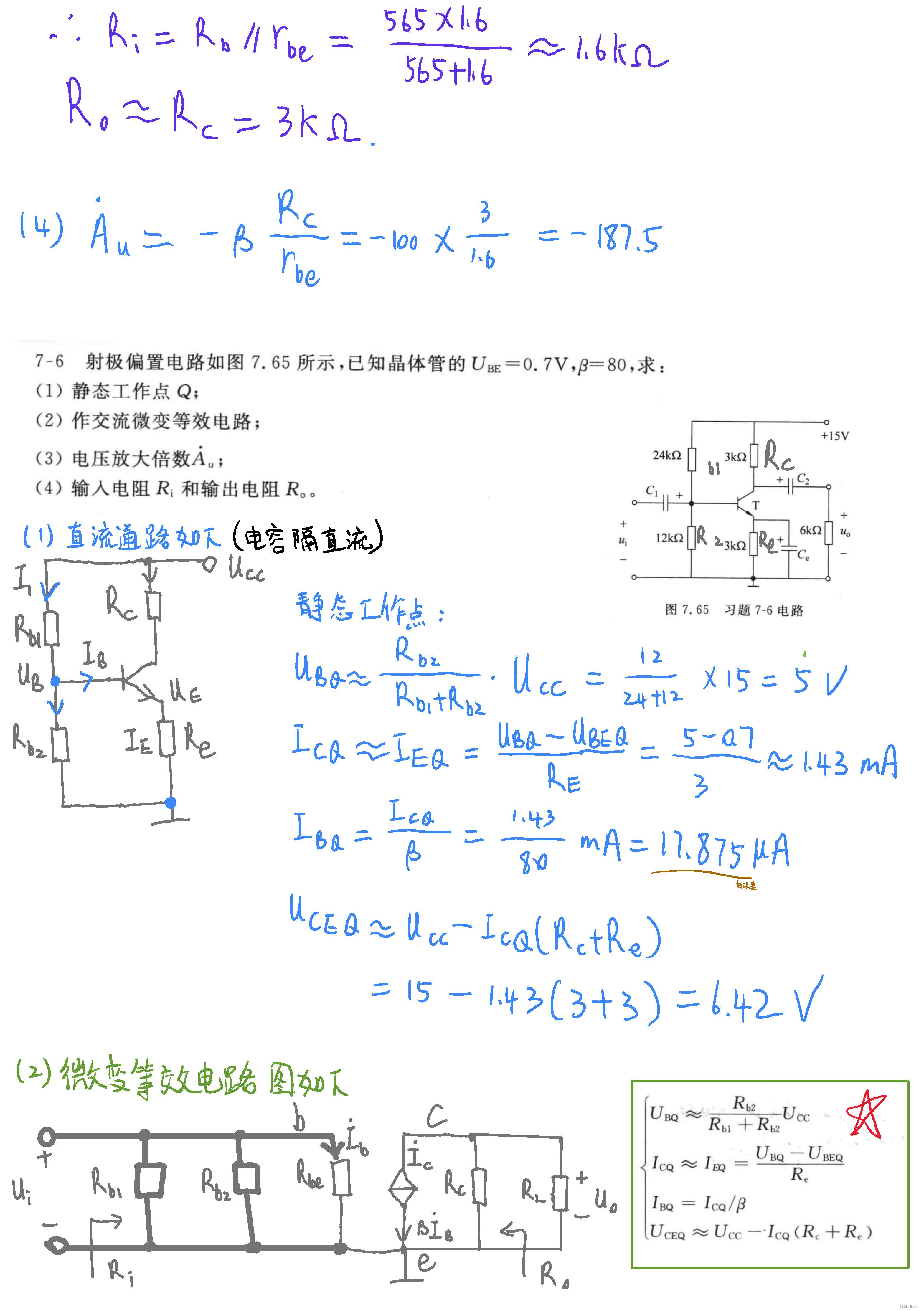

🥞 课后作业

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

第8章 负反馈放大电路

🥞 知识点

⭐ 反馈的定义

反馈 就是讲放大电路的输出量(电压或电流)的部分或全部通过反馈网络送回到放大电路的输入端。

⭐ 正反馈和负反馈

正反馈:使净输入量增大
负反馈:使净输入流减小

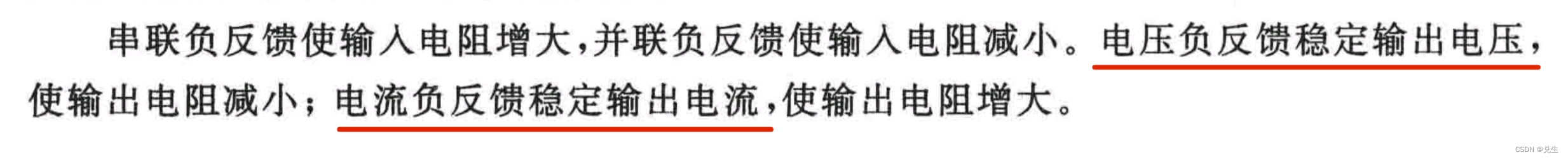

⭐ 各种类型反馈的作用

(1) 直流反馈:稳定静态工作点
(2) 交流反馈:改善电路的动态性能
(3) 串联负反馈:增大输入电阻
(4) 电压负反馈:为了减小输出电阻;
(5) 负反馈:稳定输出电压
(6) 电流负反馈:稳定输出电流
(7) 电压串联负反馈:进行电压-电压转换
(8) 电压并联负反馈:进行电流-电压转换
(9) 电流串联负反馈:进行电压-电流转换
(10) 电流并联负反馈:进行电流-电流转换

在这里插入图片描述

tips:电压负反馈减小输出电阻稳定输出电压,使输出向电压源趋近,而输入端的并联接法有助于减小输入电阻,这在一定意义上,就是使输入信号源趋近于于电流源.故 I/V 变换均采用电压并联负反馈.

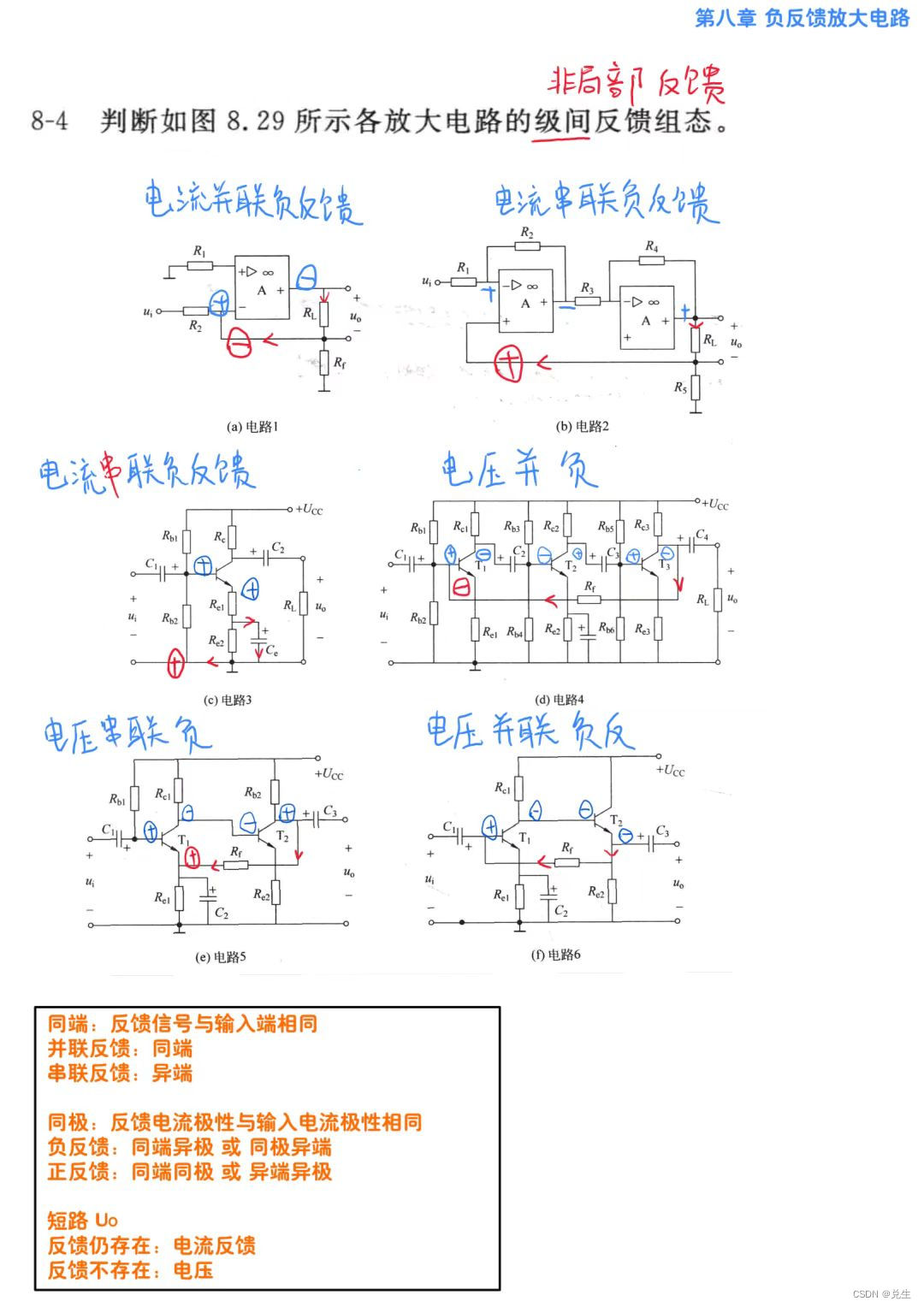

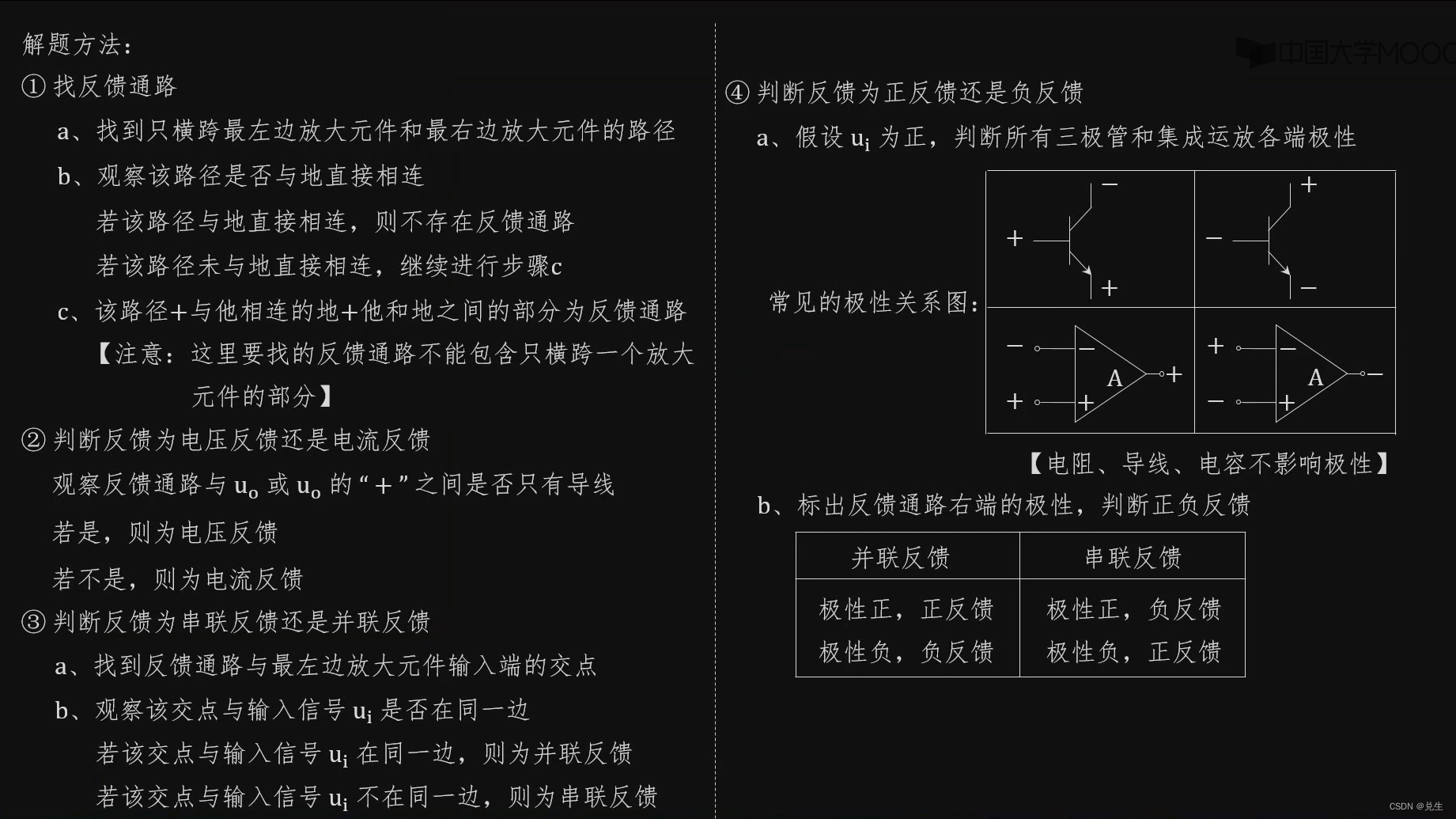

⭐ 判断反馈组态

在这里插入图片描述

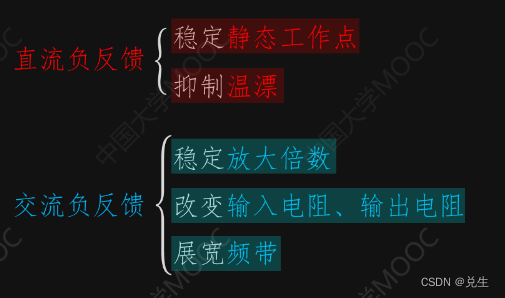

⭐ 直流和交流负反馈的作用

在这里插入图片描述


⭐ 正负反馈的作用

在这里插入图片描述

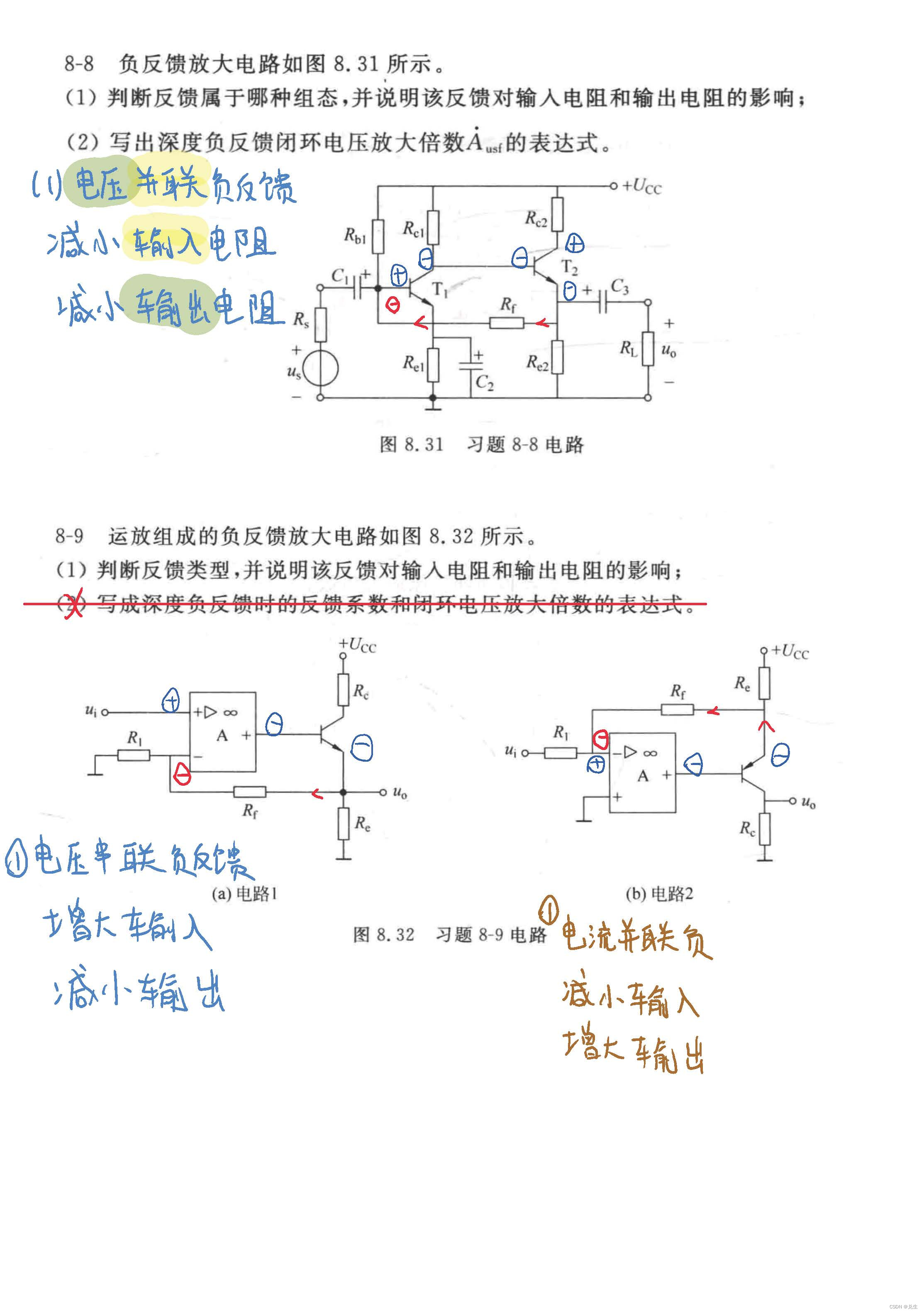

🥞 课后作业

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

第9章 集成运算放大器及其应用

🥞 知识点

差动放大电路利用电路的对称性来抑制零点漂移现象

⭐ 差动放大电路的主要优点

  1. 抑制共模干扰:差动放大电路能够有效抑制共模信号的干扰,提高信号的纯度和稳定性。
  2. 提高信噪比:差动放大电路通过放大差模信号而抑制共模信号,可以提高信号与噪声的比例,从而提高信噪比。
  3. 提高动态范围:差动放大电路能够处理较大的信号幅度,提高信号的动态范围。
  4. 增加电路稳定性:差动放大电路对于温度变化和供电电压的波动具有一定的抵抗能力,能够保持较为稳定的工作。

⭐ 差动放大电路的性能指标

  • 增益:电压、电流放大倍数
  • 输入阻抗:对输入信号的响应能力,通常越大越好
  • 输出阻抗:对负载的驱动能力,通常越小越好
  • 共模抑制比:对共模信号抑制能力的指标
  • 偏置稳定性:工作点保持稳定的能力

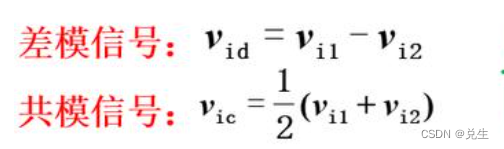

⭐ 双入双出的差分放电电路的输入信号(电压)

✨ 差模(d):difference
✨ 共模(c):common

在这里插入图片描述


对称差分电路:抑制共模信号(Uoc = 0),放大差模信号


⭐ 共模抑制比越大,差动放大电路的性能越好
K C M R = ∣ A d A C ∣ K_{CMR} = \vert \frac{A_d}{A_C}\vert KCMR=ACAd

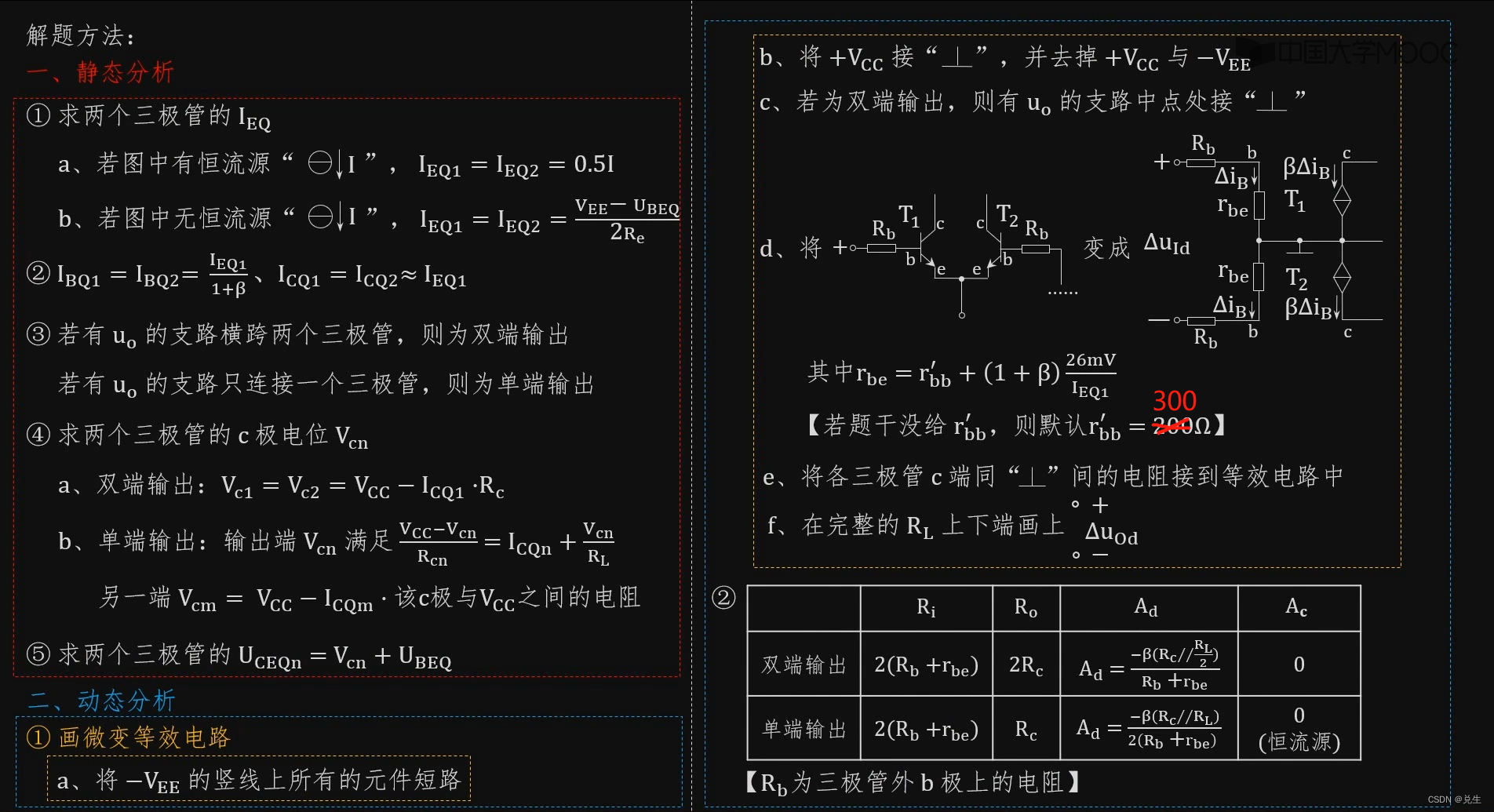

⭐ 差动放大电路

在这里插入图片描述


在这里插入图片描述

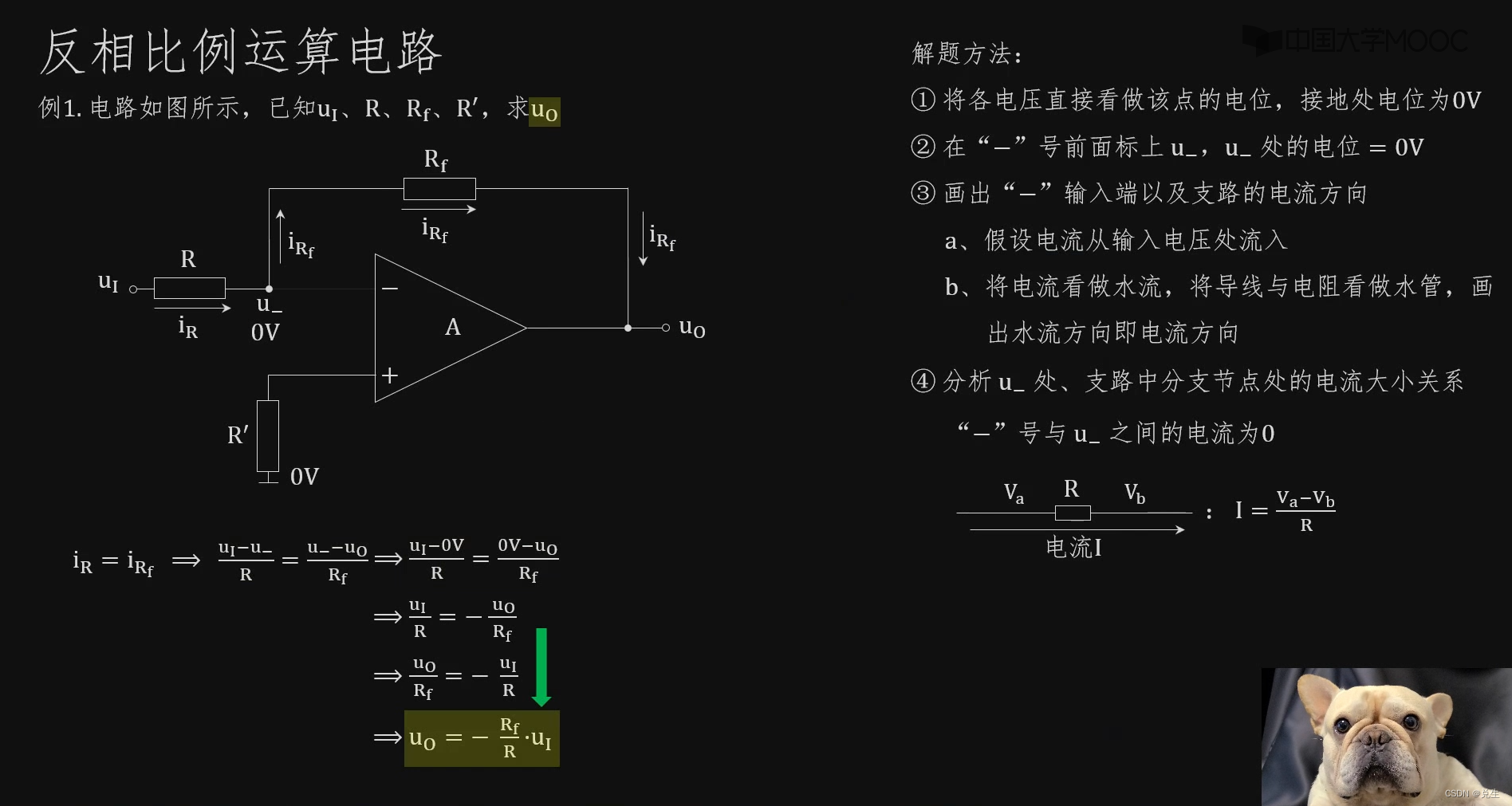

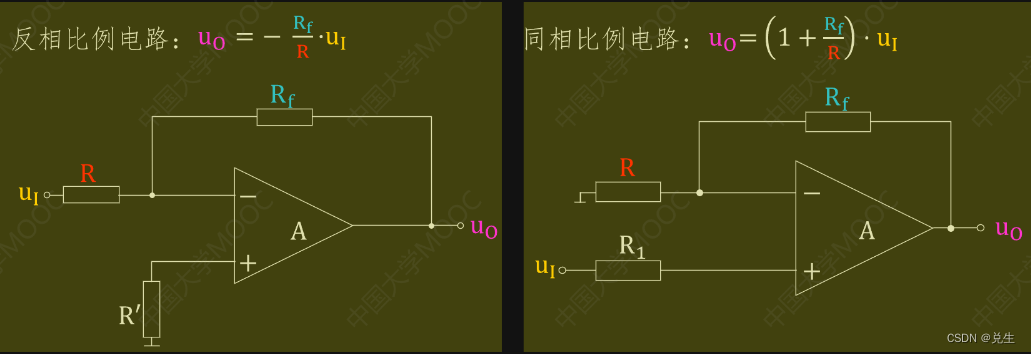

⭐ 反相比例运算电路

在这里插入图片描述

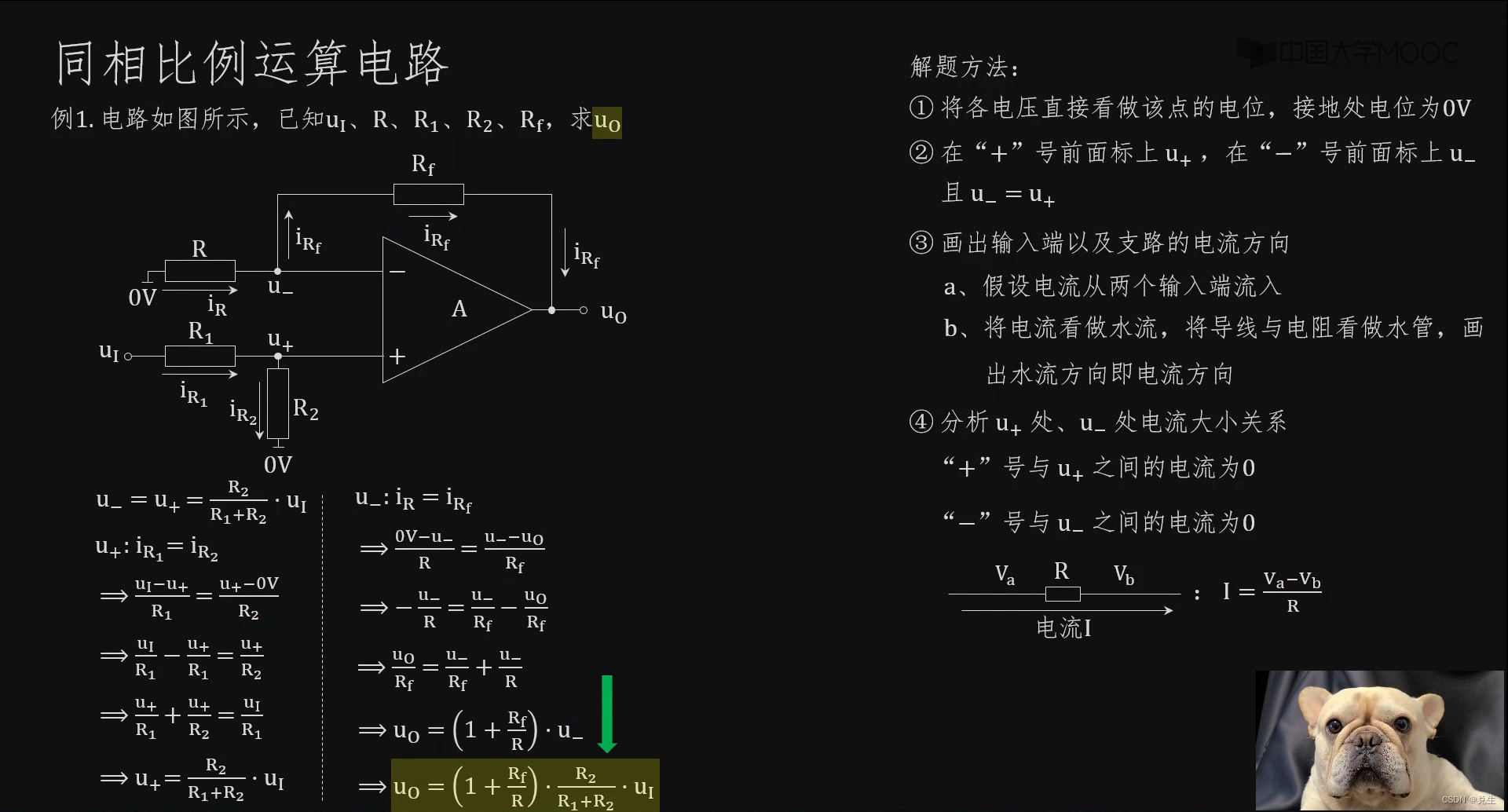

⭐ 同相比例运算电路

在这里插入图片描述

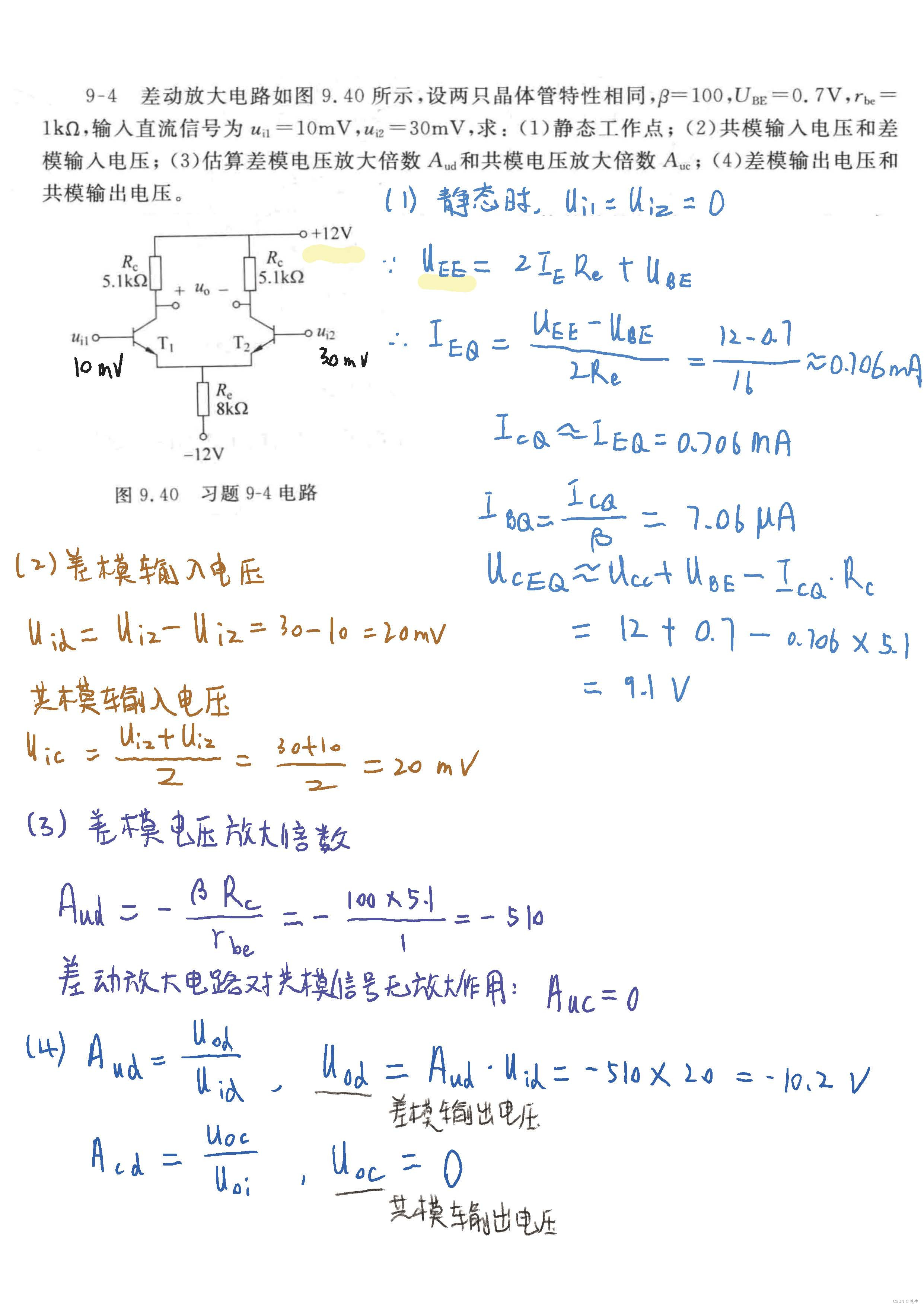

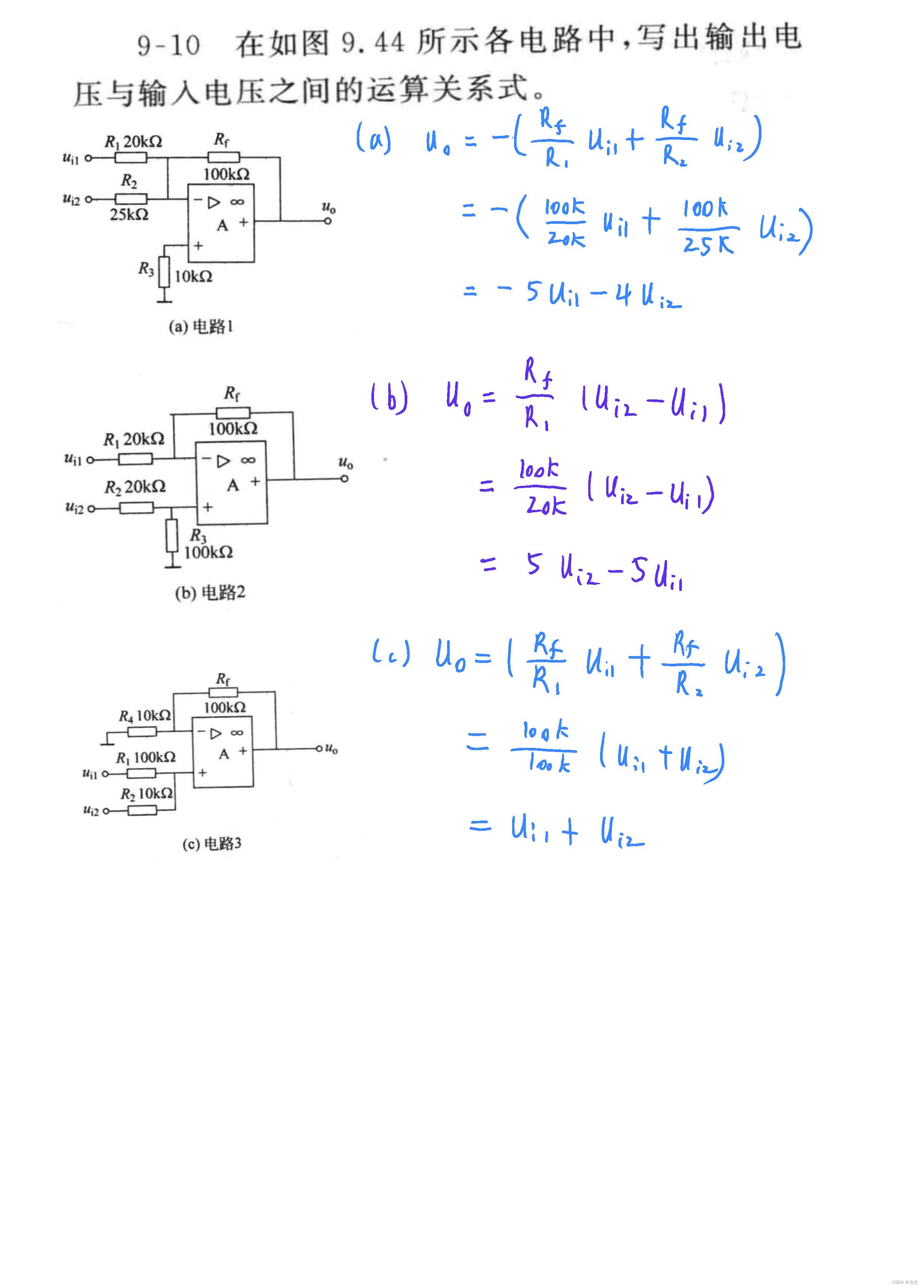

🥞 课后作业

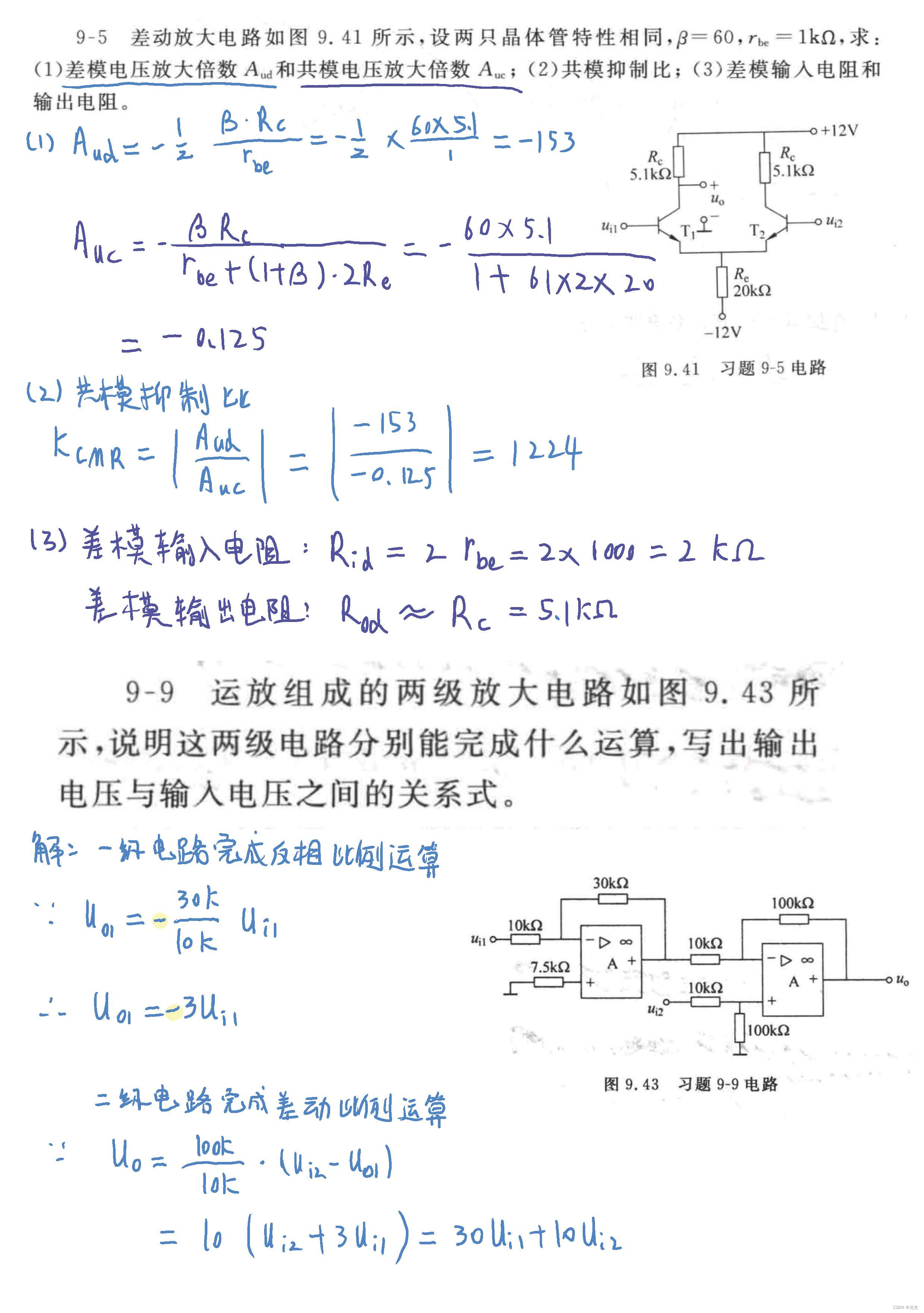

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

第11章 直流稳压电源

🥞 知识点


⭐ 理想运放工作在线性区的特点

虚短 U + = U − U_+ = U_- U+=U

虚断 i + = i − = 0 i_+=i_-=0 i+=i=0

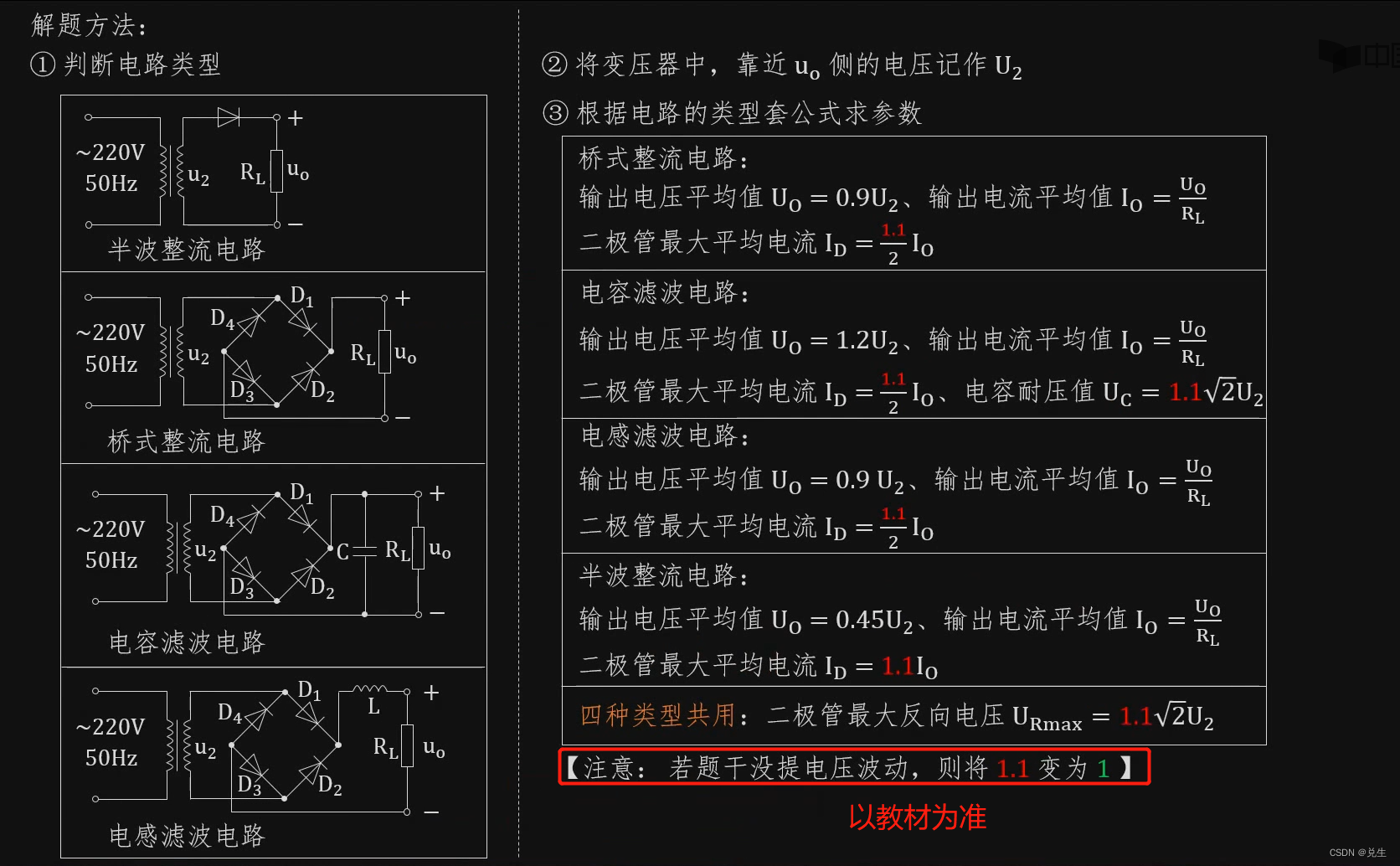

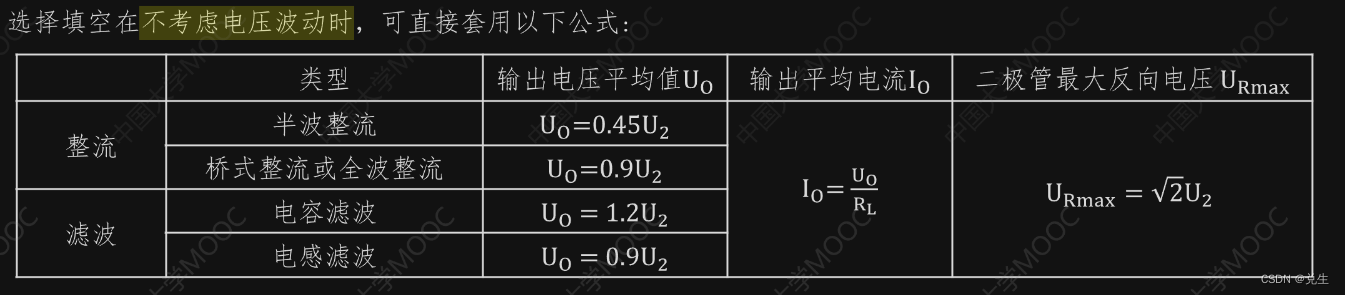

⭐ 求解各种整流电路

在这里插入图片描述
在这里插入图片描述

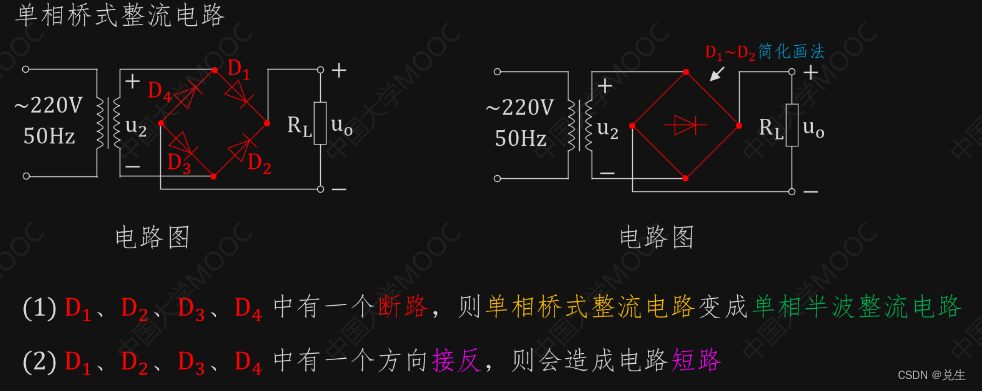

⭐ 整流电路种的半导体问题

在这里插入图片描述

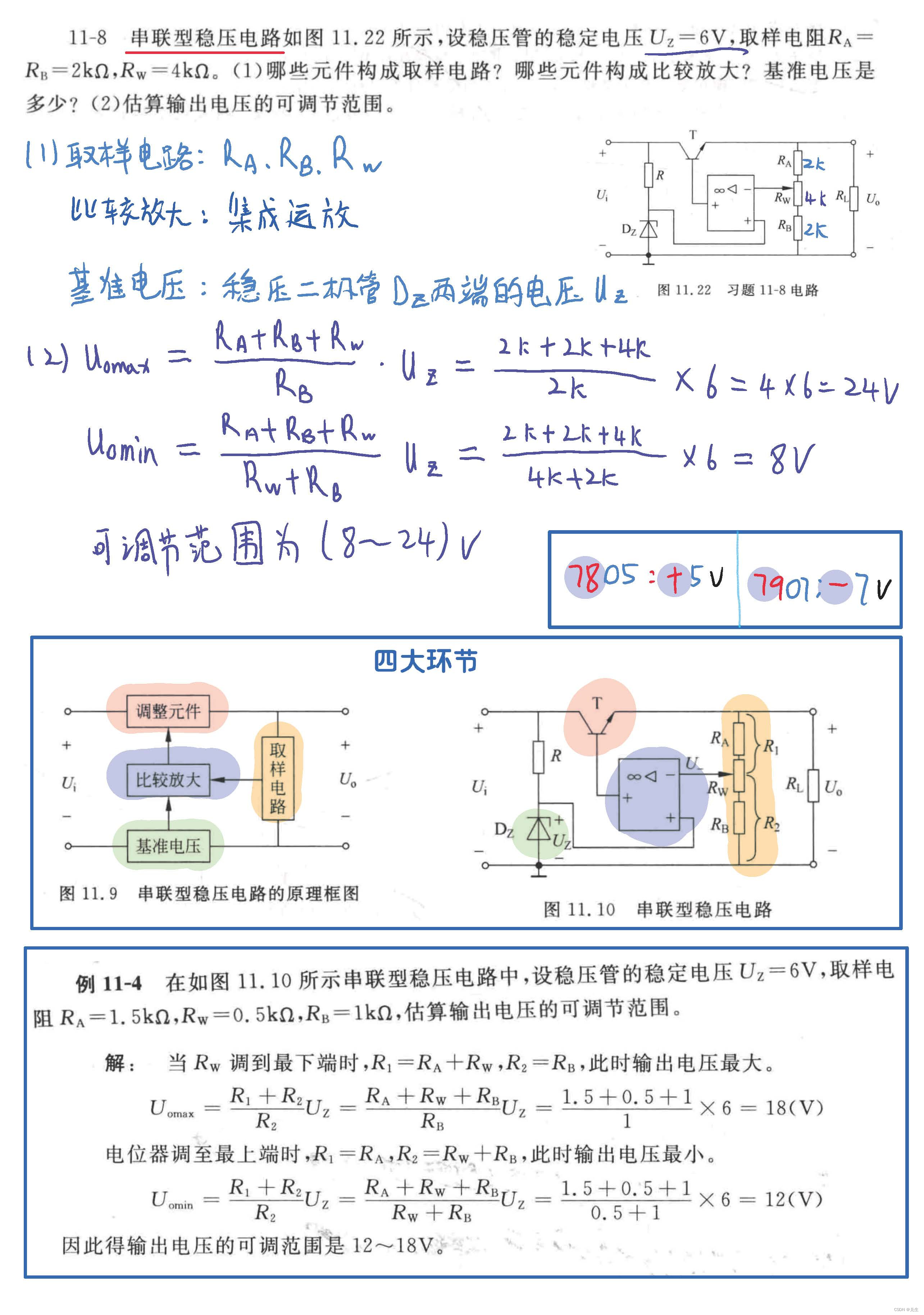

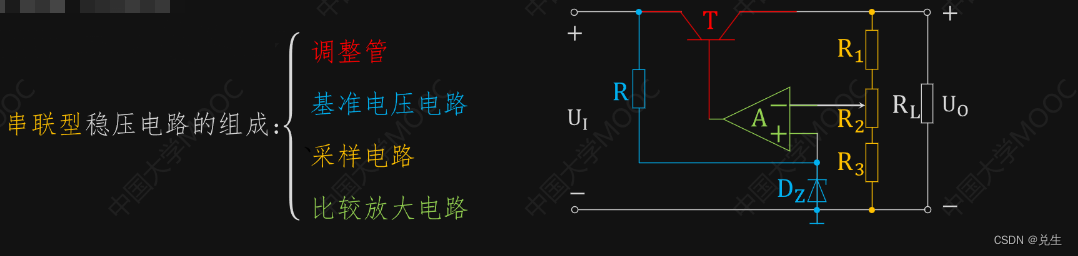

⭐ 串联型稳压电路四个环节

在这里插入图片描述

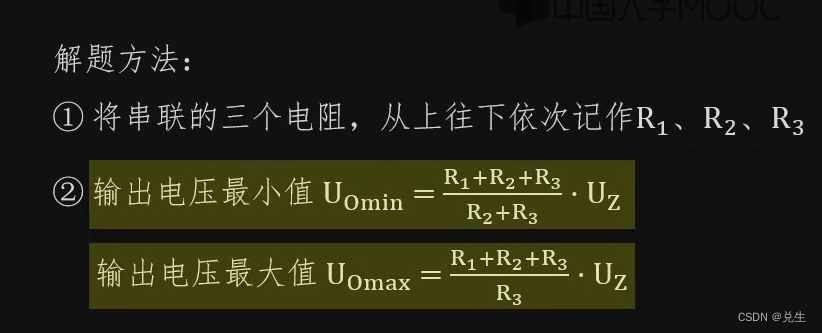

⭐ 串联型稳压电路的输出电压

在这里插入图片描述

⭐ 串联型稳压电路的调整管

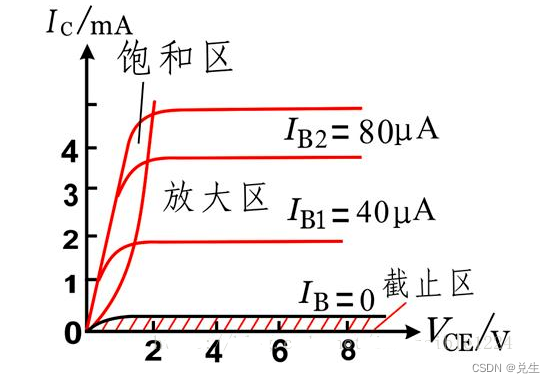

工作在 放大区

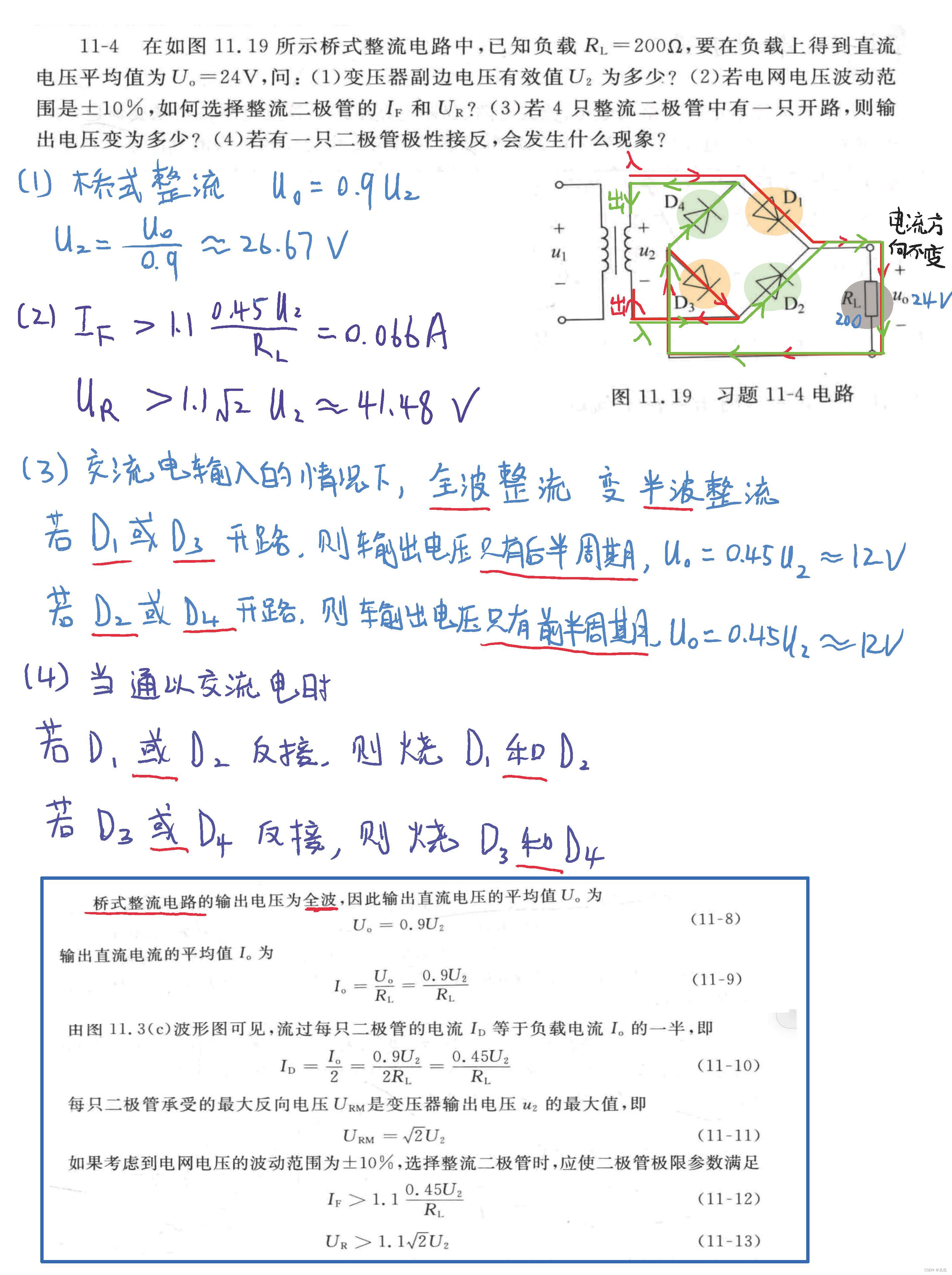

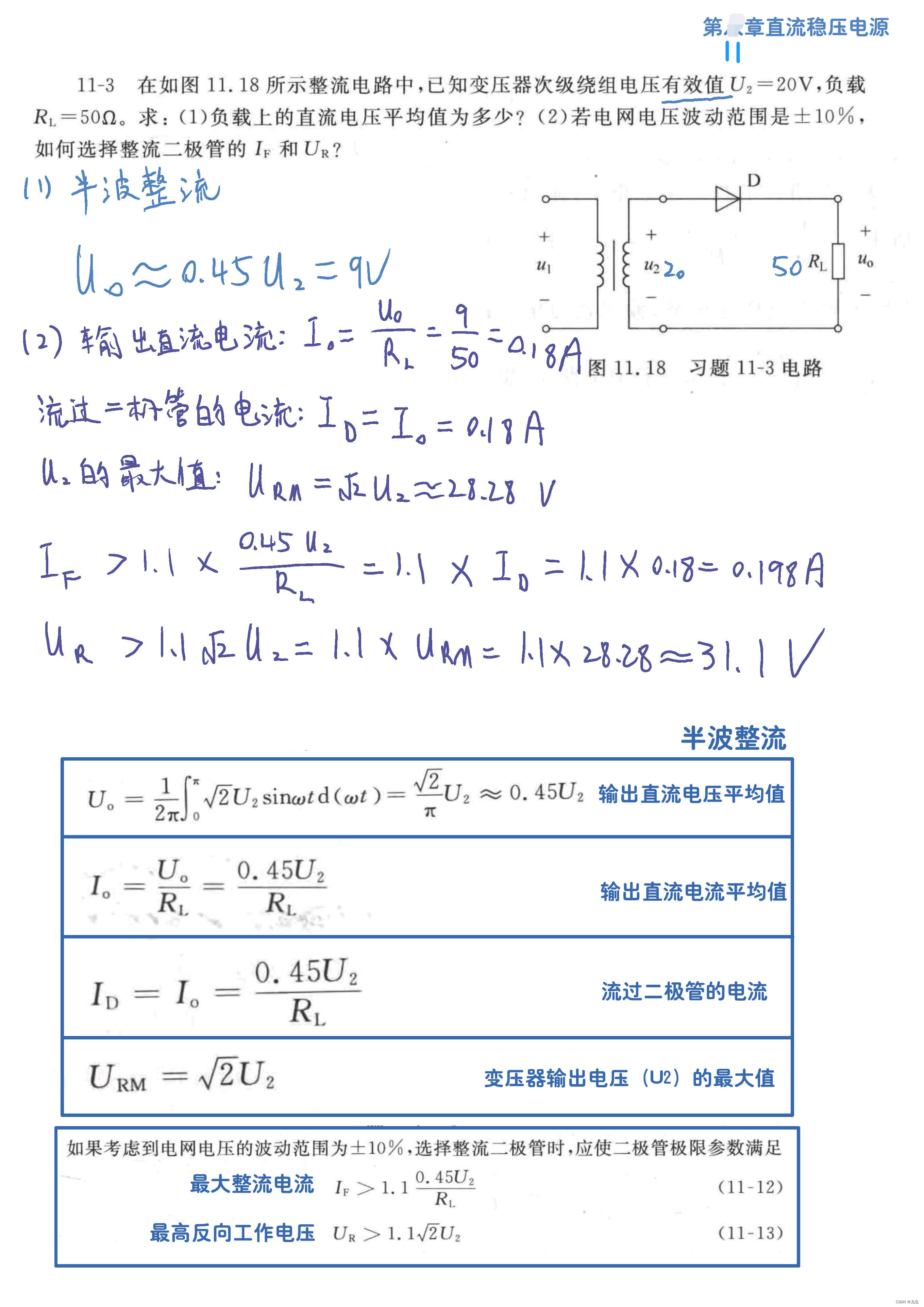

🥞 课后作业

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述


🙈祝大家学习愉快(不要挂科不要挂科不要挂科)

考完补充:期末考了课本的原图,还有网上已有的试卷原题
