springboot+activiti7+react实现模仿钉钉功能的审批流(十四、发起流程自动预判流程走向)

功能说明：类似钉钉发起流程，发起人填单子过程中，可自动预判该流程走向，方便发起人填单子时候就可以看到这个单子的审批流转情况。

注意：预判的流程走向，并不是固定的，只能根据当时的表单数据做预判，因为表单值在审批过程中是可以被修改的，修改之后流程走向会变，具体的解释请查看本系列文章的第十五章节《springboot+activiti7+react实现模仿钉钉功能的审批流(十五、流程表单操作权限设计)》；

图的相关算法，可参考我的另外一篇文章《《算法4》无向图、有向图 (一、深度优先 | 广度优先 | 连通分量 | 可达性分析 | 最短路径)》；

本人并未实际具体实现此功能，只是写下自己考虑实现该功能的大致实现思路，具体细节还需要打磨，以供交流，欢迎提出更优方案；话不多的，直接举一个简单栗子：

流程预判，钉钉是这样玩的：

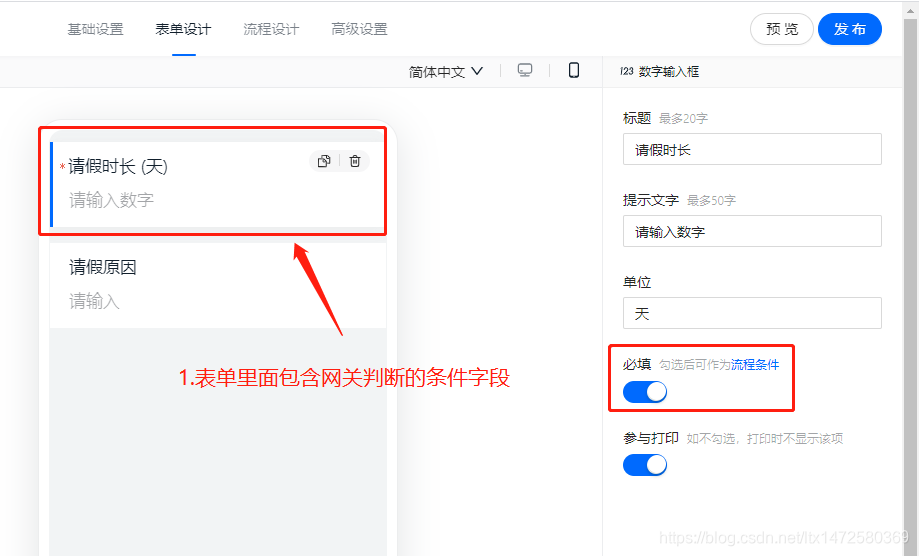

•  第1步 表单设计：

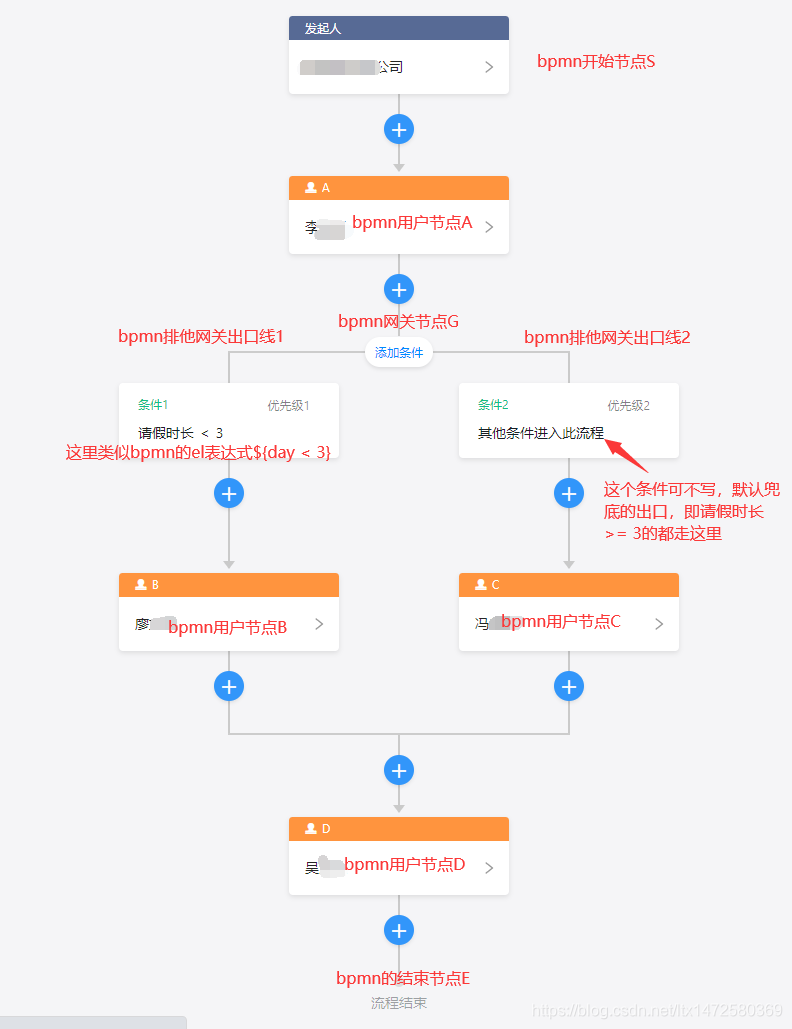

• 第2步 流程设计：

• 第3步 用户发起审批，并自动预判流程走向

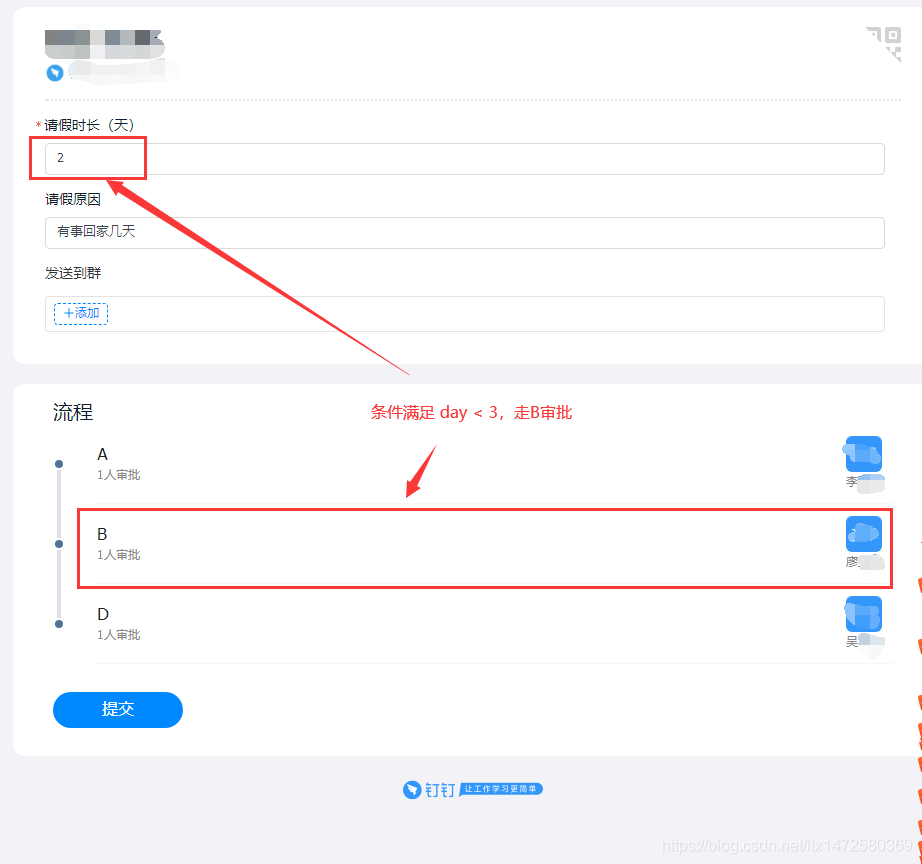

条件满足 “请假天数 < 3” 走B审批：

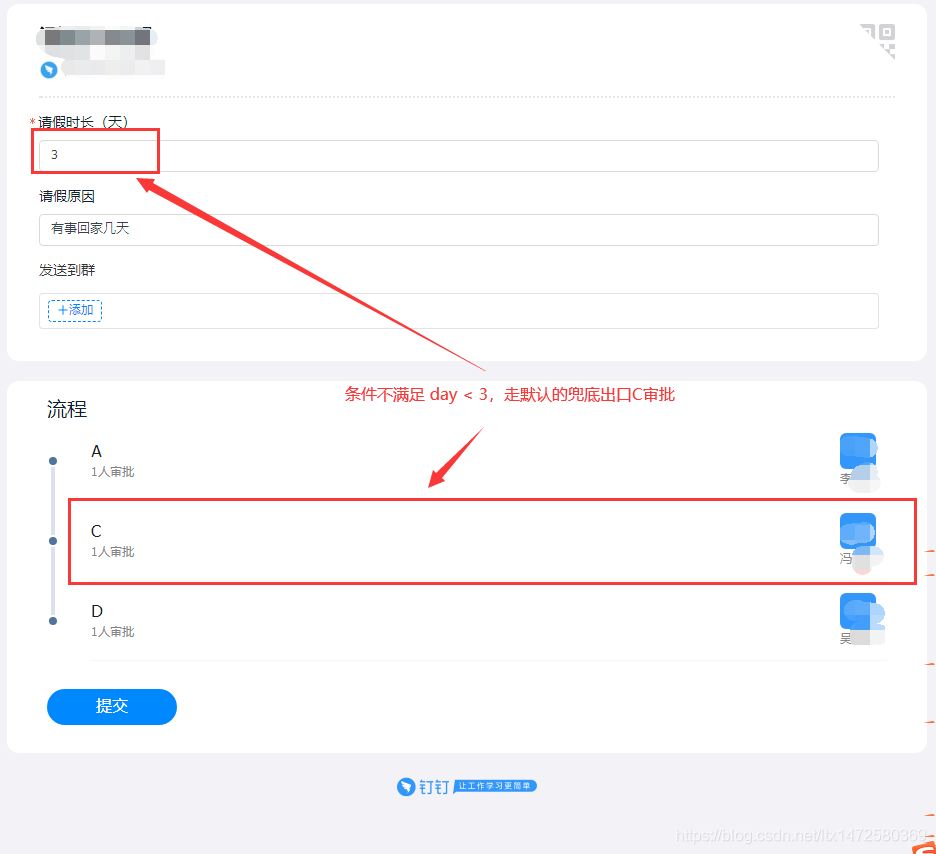

条件不满足 “请假天数 < 3” 走C审批：

具体实现步骤：

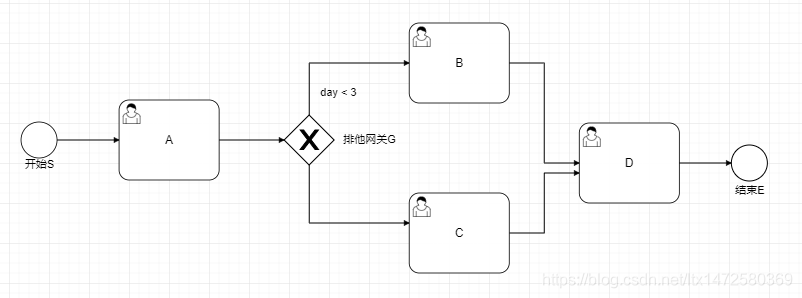

先简化下钉钉的这个demo图，就是这个样子：

之前我的这个系列文章里面<实现仿钉钉流程设计器>章节，写过bpmn就是一个有向图结构，所以可以用有向图广度优先遍历算法解决该问题，没看过之前章节的可以先扫盲看一下。

1. 获取流程图bpmn信息

BpmnModel bpmnModel = repositoryService.getBpmnModel(processDefinitionId);
这个bpmnModel对象里面，可以拿到有整个流程图信息，包括所有节点、网关、网关线上的el表达式、还有各种其他信息，找不到的可以打断点dubug查看；

2.  将activiti的bpmn流程图，转换为一个有向图结构，这里用邻接表数据结构存储(当然你用邻接矩阵也行)；

用以上面钉钉的演示为例，实现该邻接表数据结构可以有两种方式：

方式1：Map实现
S: [A]
A: [G]
G: [B, C]
B: [D]
C: [D]
D: [E]
E: []

方式1：邻接表数据结构实现(推荐)
字母换数字List邻接表实现，算法实现比map结构更简单而且省了空间：
以这种做映射 0:S 1:A 2:G 3:B 4:C 5:D 6:E，结构如下：
0: [1]
1: [2]
2: [3, 4]
3: [5]
4: [5]
5: [6]
6: []
来源《算法4》一书中的有向图邻接表结构；

代码上一波：

@Test
    public void digraph() {
        /**
         * map结构存储有向图：
         * S: [A]
         * A: [G]
         * G: [B, C]
         * B: [D]
         * C: [D]
         * D: [E]
         * E: []
         * 左边key是节点，右边的value是节点的后续节点
         */
        //为了顺序，用下LinkedHashMap
        Map<String, List<String>> map = new LinkedHashMap<>();
        map.put("S", Arrays.asList("A"));
        map.put("A", Arrays.asList("G"));
        map.put("G", Arrays.asList("B", "C"));
        map.put("B", Arrays.asList("D"));
        map.put("C", Arrays.asList("D"));
        map.put("D", Arrays.asList("E"));
        map.put("E", Arrays.asList());
        //输出邻接表结构
        for (String key : map.keySet()) {
            System.out.println(key + ": " + map.get(key));
        }
        System.out.println();

        /**
         * 邻接表结构存储有向图(推荐!!!)：
         * 0: [1]
         * 1: [2]
         * 2: [3, 4]
         * 3: [5]
         * 4: [5]
         * 5: [6]
         * 6: []
         * 左边既是数组下标，也是节点，右边是节点的后续节点，算法实现比map结构更简单而且省了空间
         */
        //初始化邻接表，7是节点数量，这里只是简易演示下，详细的有向图结构和算法请查阅资料
        List<Integer>[] adj = new List[7];
        for (int i = 0; i < 7; i++) {
            adj[i] = new ArrayList<>();
        }
        adj[0] = Arrays.asList(1);
        adj[1] = Arrays.asList(2);
        adj[2] = Arrays.asList(3, 4);
        adj[3] = Arrays.asList(5);
        adj[4] = Arrays.asList(5);
        adj[5] = Arrays.asList(6);
        //输出邻接表结构
        for (int i = 0; i < 7; i++) {
            System.out.println(i + ": " + adj[i]);
        }
    }

3. 模拟发起流程，构造一个Map对象formData，如：{"day": 3, "reason": "有事回家几天"}，然后使用有向图的广度优先(这里主要是为了兼容并行网关，没有并行网关也可以用深度优先)遍历算法，从开始(startEvent)节点遍历节点，遇到网关时候用下面代码的gatewayJuelExpression(String el, Map<String, Object> formData)方法，判断网关节点的后续节点；备注：el表达式字符串在网关节点的出线属性上面；

4. 补充第3步，使用有向图广度优先(这里主要是为了兼容并行网关，没有并行网关也可以用深度优先)遍历算法从开始(startEvent)节点遍历节点，如从上图中的S(startEvent)节点开始走，走到A(userTask)节点，然后走到G(exclusiveGateway)节点，网关节点G这里根据el表达式和map参数判断走B(userTask)节点还是C(userTask)节点，然后走D(userTask)节点，最后走E(userTask)节点结束；

遍历网关节点出口要注意：bpmn的排他网关出口线是有顺序的，要按网关的条件顺序依次执行该方法判断，直到为true的条件成立即找到网关的出口，比如a、b、c 是网关G的3个出口线，如果不按顺序可能会走错出口，比如a、b两条线都满足el条件表达式，走错顺序就会有问题)；

一个el表达式判断网关走向的代码demo(注意看注释)：

/**
     * 计算Activiti排他网关(ExclusiveGateway)的条件表达式(EL表达式)的值
     * ---网关(exclusiveGateway)节点的走向判断---
     * uel表达式解析，该方法的作用是类似activiti的uel表达式，网关(exclusiveGateway)节点根据el表达式和流程变量variables判断走向, 方法可以改造为:
     * Boolean gatewayJuelExpression(String el, Map<String, Object> formData)
     * el为uel表达式，formData为activiti的Map类型的流程变量variables
     * <p>
     * demo:
     * Boolean res = gatewayJuelExpression("${day < 3}", {"day": 3, "reason": "有事回家几天"});
     * 根据el和变量经过uel解析得到的res可以判断网关的走向
     * <p>
     * 注意：bpmn的网关条件(一般网关出口至少2个以上)是有顺序的，要按网关的条件顺序依次执行该方法判断，直到为true的条件成立即找到网关的出口(下一个节点)；
     * 另：bpmn网关的最后一个条件可不写条件判断表达式作为默认保底的出口，比如G网关节点有"A/B/C"3个出口节点，依次匹配判断A->B->C条件是否满足，如果匹配不成功则继续进行匹配下一优先级的条件；
     * 当3个条件都不满足时抛异常(事实上activiti就是这么干的,没有满足条件的出口就抛异常，本人就遇到这个坑，发起流程就报异常，原因是网关没有出口!)；C不写表达式时，当A/B条件不满足时，默认最后这里会走C出口；
     */
    @Test
    public void gatewayJuelExpression() {
        //el表达式
        String el = "${day < 3}";
        //模拟提交activiti的变量
        Map<String, Object> formData = new HashMap();
        formData.put("day", 3);
        formData.put("reason", "有事回家几天");
        ExpressionFactory factory = new ExpressionFactoryImpl();
        SimpleContext context = new SimpleContext();
        for (Object k : formData.keySet()) {
            if (formData.get(k) != null) {
                context.setVariable(k.toString(), factory.createValueExpression(formData.get(k), formData.get(k).getClass()));
            }
        }
        ValueExpression e = factory.createValueExpression(context, el, Boolean.class);
        //el表达式和variables得到的结果
        Boolean res = (Boolean) e.getValue(context);
        //输出结果 false
        System.out.println(res);
    }

5.将上面遍历过的节点，根据节点走向(遍历顺序)，关联到Node，并将Node加到一个List<Node>里面，Node是一个普通对象，里面包含userTask节点的信息(节点名、会签信息...)和审批人(审批人list...)信息；

6.将List<Node>返给前端，前端像钉钉一样，从上到下展示出来即可；

以上遍历过程中的用户节点(userTask)，也适用于服务节点(serviceTask)；

我之前的这个系列文章里面，写了有借助服务节点(serviceTask)实现抄送功能，有开发中需要实现抄送功能的可以借鉴；

注意事项：

钉钉的流程是比较简单的流程，都是有向无环图，图中不会存在有向环情况，所以暂时不用判断是否存在有向环情况；

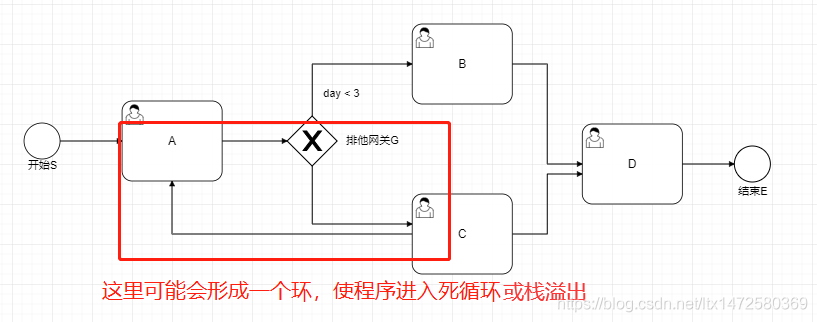

若是复杂的流程图，如activiti modeler和bpmnjs设计出来的图，会有各种情况，需要注意用marked[]数组标记走过的节点，判断是否存在有向环的情况，避免遍历节点时候出现死循环或者栈溢出，如下图这种：

最后补一段 <计算Activiti用户(userTask)节点表达式(EL表达式)的值> 的代码：

/**
     * 计算Activiti用户(userTask)节点表达式(EL表达式)的值
     * ---用户(userTask)节点从流程变量中得到值---
     * uel表达式解析，该方法的作用是类似activiti的uel表达式，用户(userTask)节点根据el表达式和流程变量variables得到该节点上的值, 比如得到这个节点的审批人list，方法可以改造为:
     * List<String> assignJuelExpression(String el, Map formData)
     * el为uel表达式，formData为activiti的Map类型的流程变量variables
     * <p>
     * demo:
     * List<String> assigns = assignJuelExpression("${assigns}", {"assigns": users集合});
     * 根据el和变量经过uel解析得到的res可以判断网关的走向
     */
    @Test
    public void assignJuelExpression() {
        //el表达式
        String el = "${assigns}";
        //模拟提交activiti的变量
        List<String> users = Arrays.asList(new String[]{"admin", "lisi", "zhangsan"});
        Map<String, Object> formData = new HashMap();
        formData.put("assigns", users);
        ExpressionFactory factory = new ExpressionFactoryImpl();
        SimpleContext context = new SimpleContext();
        for (Object k : formData.keySet()) {
            if (formData.get(k) != null) {
                context.setVariable(k.toString(), factory.createValueExpression(formData.get(k), formData.get(k).getClass()));
            }
        }
        ValueExpression e = factory.createValueExpression(context, el, List.class);
        //输出结果 [admin, lisi, zhangsan]
        List<String> assigns = (List) e.getValue(context);
        System.out.println(assigns);
    }
