MATLAB与STK互联44：生成太阳同步轨道、地球同步轨道、闪电轨道等特殊轨道

在进行仿真任务时，我们经常会用到太阳同步轨道、地球同步轨道、闪电轨道等一系列特殊的轨道。在设计这些轨道时，参数往往都有内在相关性或一定的约束，所以轨道参数并不是随意设置。在过去博文中，设置卫星参数都很随意，并不能满足我们平时的分析设计任务。STK中提供了快速插入上述特殊轨道的方式，即Orbit Wizard。本文先介绍手动操作，再介绍用STK与MATLAB互联操作。
（一）手动操作如下：
（1）新建卫星对象

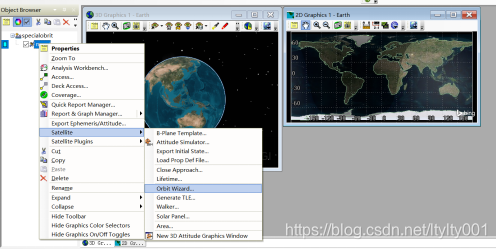

（2）选中卫星对象，右键“satellite”→Orbit Wizard

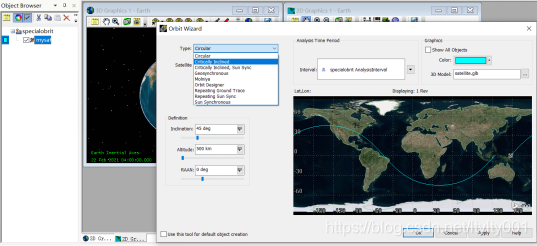

(3)点击Orbit Wizard出现以下界面

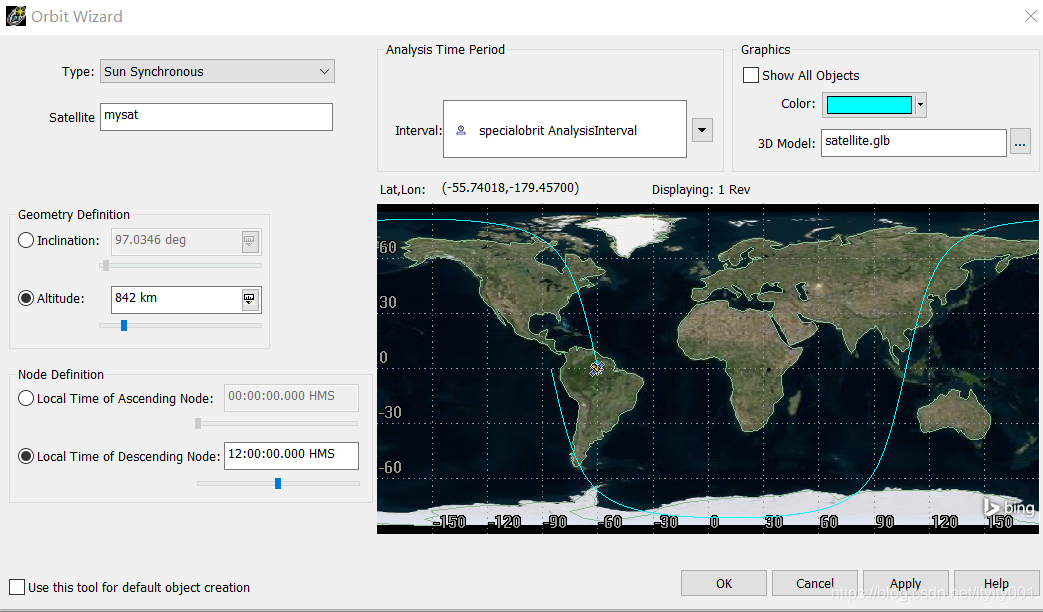

（4）选择插入太阳同步轨道。选择如下参数进行设置，则将新建的卫星对象设置为太阳同步轨道。大家可以尝试试一下其他的轨道类型。

（二）互联操作，利用MATLAB代码实现
上代码：
uiap = actxserver(‘STK11.application’);
root = uiap.Personality2;
root.NewScenario(‘specialorbit’);
sc = root.CurrentScenario;
sat = sc.Children.New(18,‘mysat’);
%生成高度500km的太阳同步轨道
root.ExecuteCommand(‘OrbitWizard */Satellite/mysat SunSynchronous Altitude 500000’);
sat1 = sat.CopyObject(‘mysat1’);
%生成倾角10°、定点100°E的地球同步轨道root.ExecuteCommand(‘OrbitWizard */Satellite/mysat1 Geosynchronous Inclination 10 SubsatellitePoint 100 Color Green’);

sat2 = sat.CopyObject(‘mysat2’);
%生成高度500km，倾角50°的圆轨道，升交点赤经为0
root.ExecuteCommand('OrbitWizard */Satellite/mysat2 Circular Inclination 50 Altitude 500 RAAN 0 ')；

sat3 = sat.CopyObject(‘mysat3’);
%利用Orbitdesigner生成轨道，这补充了之前轨道生成的另一种方式
root.ExecuteCommand(‘OrbitWizard */Satellite/mysat3 OrbitDesigner SemimajorAxis 7000000 Eccentricity 0 Inclination 5 ArgumentOfPerigee 0 RAAN 0 TrueAnomaly 0’);

sat4 = sat.CopyObject(‘mysat4’);
%生成冻结轨道（critically inclined orbit）
root.ExecuteCommand(‘OrbitWizard */Satellite/mysat4 CriticallyInclined Direction Posigrade ApogeeAltitude 3000000 PerigeeAltitude 500000 LAN 20’);
%Posigrade：顺行轨道，Retrograde：逆行轨道。这两种轨道的定义，可以自行搜索。
%LAN： value for longitude of ascending node in degrees，升交点地理经度

sat5 = sat.CopyObject(‘mysat5’);
%生成Molniya轨道（闪电轨道，具体含义请自行搜索）
root.ExecuteCommand(‘OrbitWizard */Satellite/mysat5 Molniya ApogeeLongitude 120 PerigeeAltitude 500000 ArgumentOfPerigee 0’);

sat6 = sat.CopyObject(‘mysat6’);
%生成太阳同步冻结轨道（CriticallyInclinedSunSync）
root.ExecuteCommand(‘OrbitWizard */Satellite/mysat6 CriticallyInclinedSunSync PerigeeAltitude 500000 LAN 0’);

本文介绍了在STK中如何生成特殊轨道的方法。这个要比自己编公式，按照原理生成要快速、简单。如果大家还有其他应用场景，我们可以一起讨论、研究。
