如何远程查看ZigBee网络拓扑图？

ZigBee网络具有自组网功能，当有终端节点接入或拆除时，网络拓扑会发生变化，网关将更新记录发生的变化。那么，如何远程查看当前整个网络的总体情况？

ZigBee网络拓扑图是什么

网络拓扑图，是由网络节点设备以及通信设备，加上线条构造出来的网络结构图。

建立ZigBee网络除了必须要有的一个协调器外，路由器或终端节点按需加入。ZigBee模块采用全透传组网通讯，可构建多种形态的网络拓扑结构。

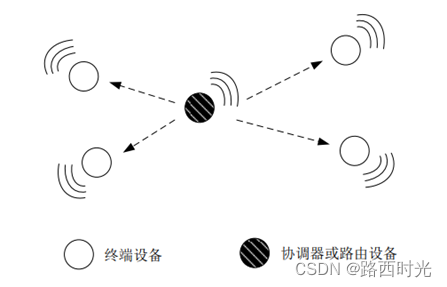

星型网络拓扑结构

星型拓扑结构也称为主从结构，属于集中控制型网络，整个网络由中心节点执行集中式通信控制管理，各节点之间的通信都要通过中心节点。

中继路由结构

中继（Relay）是两个交换中心之间的一条传输通路，中继线是承载多条逻辑链路的一条物理连接。终端可任意切换通信目标，实现任意节点互相通信。

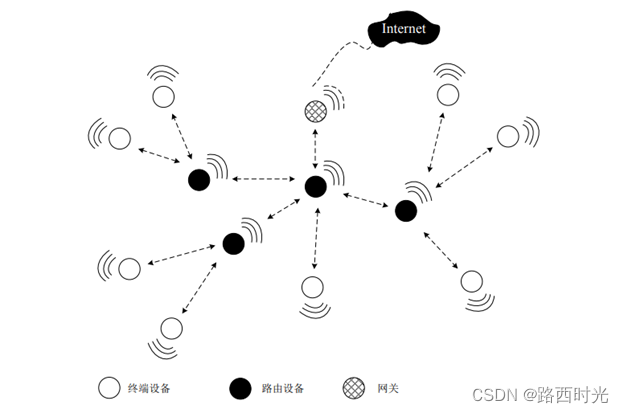

混合型网络拓扑结构

将两种或几种网络拓扑结构混合起来构成的一种网络拓扑结构，又称为混合型网络，其不仅具备星型网络的简洁与低功耗，而且兼备Mesh网络的超远距离传输能力和自修复能力。

远程查看网络拓扑图

云平台可以对网关下发获取拓扑数据指令，接收拓扑数据后，显示设备间的连接关系以及对应的信号质量。远程查看网络拓扑图的步骤如下：

第一步，将ZigBee网关接入云平台；

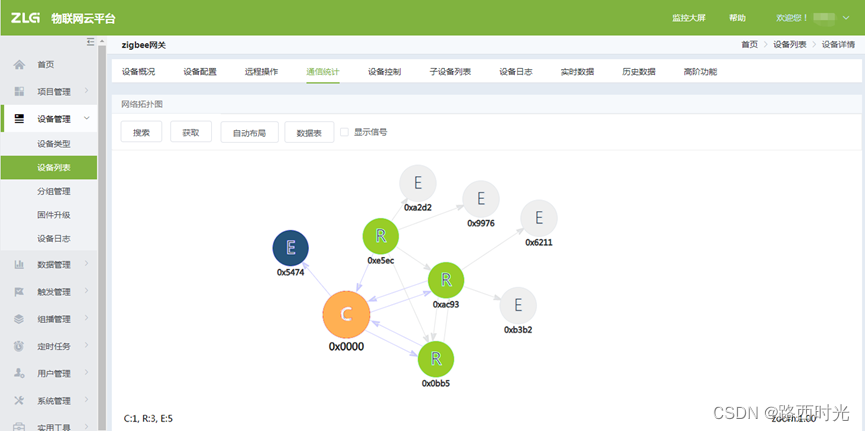

第二步，在设备列表中，选择ZigBee网关设备查看详情，在通信统计中查看网络拓扑图。
