Smiti圆图

1. Smith圆图的由来

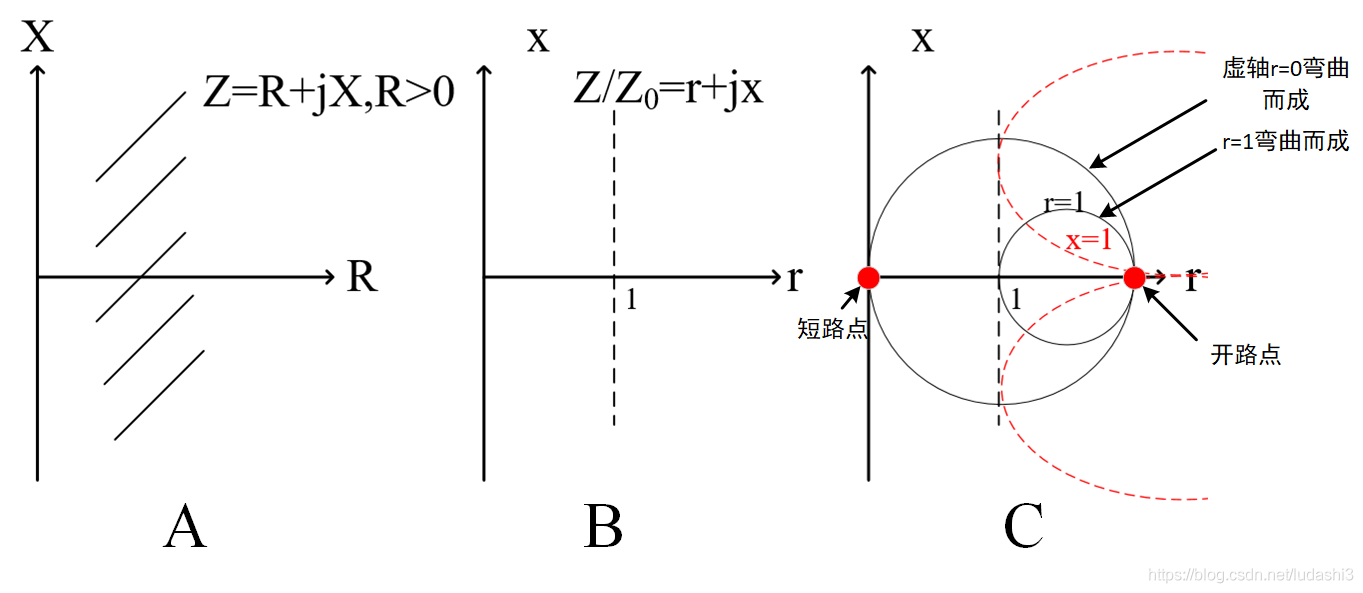

• 最初人们在表示阻抗的时候，是在直角坐标系中表示的，如图A。但是由于R>0，所以只能使用右半平面的范围，且阻抗数值如果太大，则不容易表示在图中。
• 为了扩大表示范围，人们首先进行归一化，那么就可以把很大的阻抗缩小在较小的空间，如图B。
• 为了进一步扩大坐标系范围，如下图C，使 r = ？的竖直轴向水平轴弯曲，弯曲成一个闭合圆，即形成了Smith圆图。这也可以解释开路点和短路点的位置。


2. 串并联C、L时的圆图走向

串联器件看阻抗圆：
　　（1）串联电感顺时针移（增加感性）
　　（2）串联电容逆时针移（增加容性）
并联器件看导纳圆:
　　（1）并联电感逆时针移（增加感性）
　　（2）并联电容顺时针移（增加容性）
小技巧：沿着相应的圆，加电感元件，向上走；加电容元件，向下走。

3. 圆图中的任一曲线顺时针走，频率增大

• 在你的Smith阻抗曲线上，沿着顺时针方向的频率在增大。

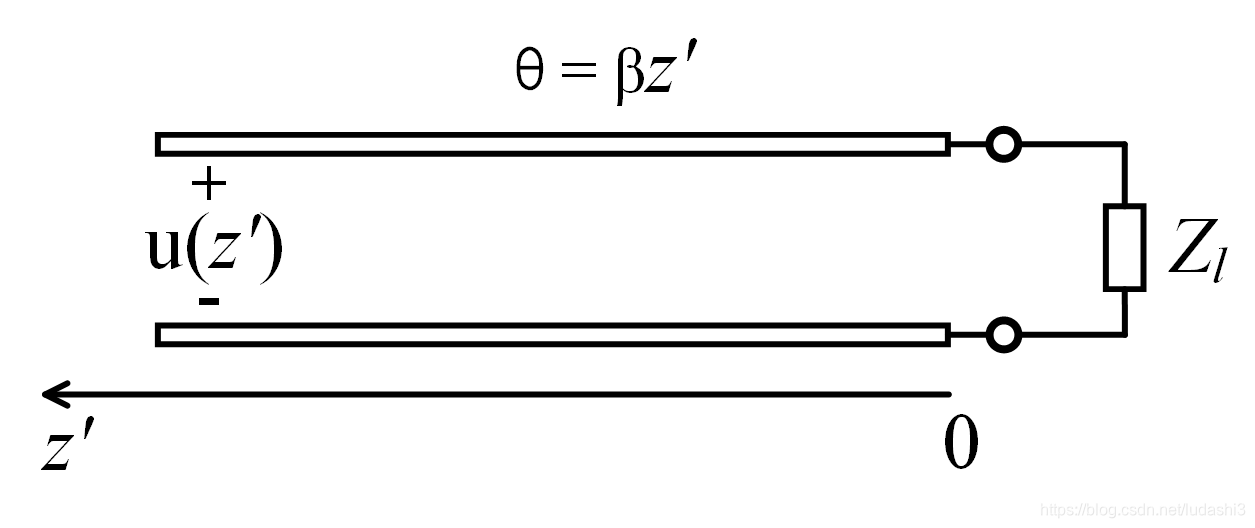

• Γ(z’) = ΓL· e^(-j2βz’)，且z’由负载处为0点出发指向电源，当z’增大时，负向角度（-2jβz’）在增加，指向电源，z’减小，负向角度减小，指向负载。
• 所以当顺时针旋转的时候，指向电源，负向角度增加，即电长度 θ = L/λ = βz’ 在增加，波长减小，频率增加。


4. Smith计算S11、ΓL

• Smith圆图上的点是ZL的实部和虚部，通过ZL计算ΓL，图中右侧的公式（归一化时）。
• |S11| = |ΓL|，再取dB，S11= 20lg|ΓL|，

5. 一些特点

• 实轴上的点为纯电阻点，左半轴上的点为电压波节点，其上的刻度既代表 Rmin，又代表行波系数 K=1/ρ ；右半轴上的点为电压波腹点，其上的刻度既代表 Rmax，又代表驻波比 ρ；

• 圆图的上半平面 X> 0，呈感性，下半平面X < 0，呈容性
• （-1,0）为短路点，R=0 X=0；（1,0）为开路点，R=∞ X=∞；圆心为匹配点，R=50 X=0
• 在传输线上，沿着等反射系数圆逆时针旋转时，是向负载方向移动；反之，顺时针旋转，则是向电源方向移动。具体解释见第3节。
• 圆图旋转一周对应的是1/2波长， Γ(z’) = ΓL· e^(-j2βz’)，2βz’=2π时，z’=1/2λ。
• |Γ| = 1的圆周上的点代表纯电抗点。

顺逆时针旋转匹配时电感电容大小

• 阻抗圆，串电感，顺时针转，电抗线变陡，感性增强，XL=jwL，所以电感值要增大。
  阻抗圆，串电容，逆时针转，电抗线变陡，容性增强，Xc=-j/wc，因为阻抗虚部在往负方向增加。所以电容值在变小。注：想要走的远，那就要串联更大的电感或者更小的电容
• 导纳圆，并电感，逆时针转，电纳线变陡，感性增强，BL=-j/wL。所以电感值要减小
• 导纳圆，并电容，顺时针转，电纳线变陡，容性增强，Bc=jwC。所以电容值要大
  注：想要走的远，那就要串联更小的电感或者更大的电容
