【魔改蜗牛星际】B双主板变“皇帝板”扩展到8个SATA口

B双主板扩展到8SATA口

具体过程

元器件参数选型参考我的上一篇博客【魔改蜗牛星际】A单主板变“皇帝板”扩展到8个SATA口

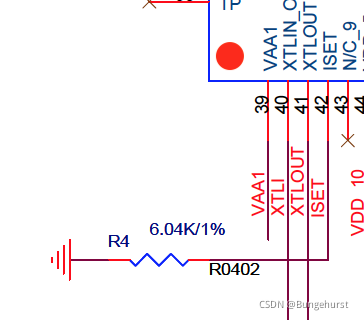

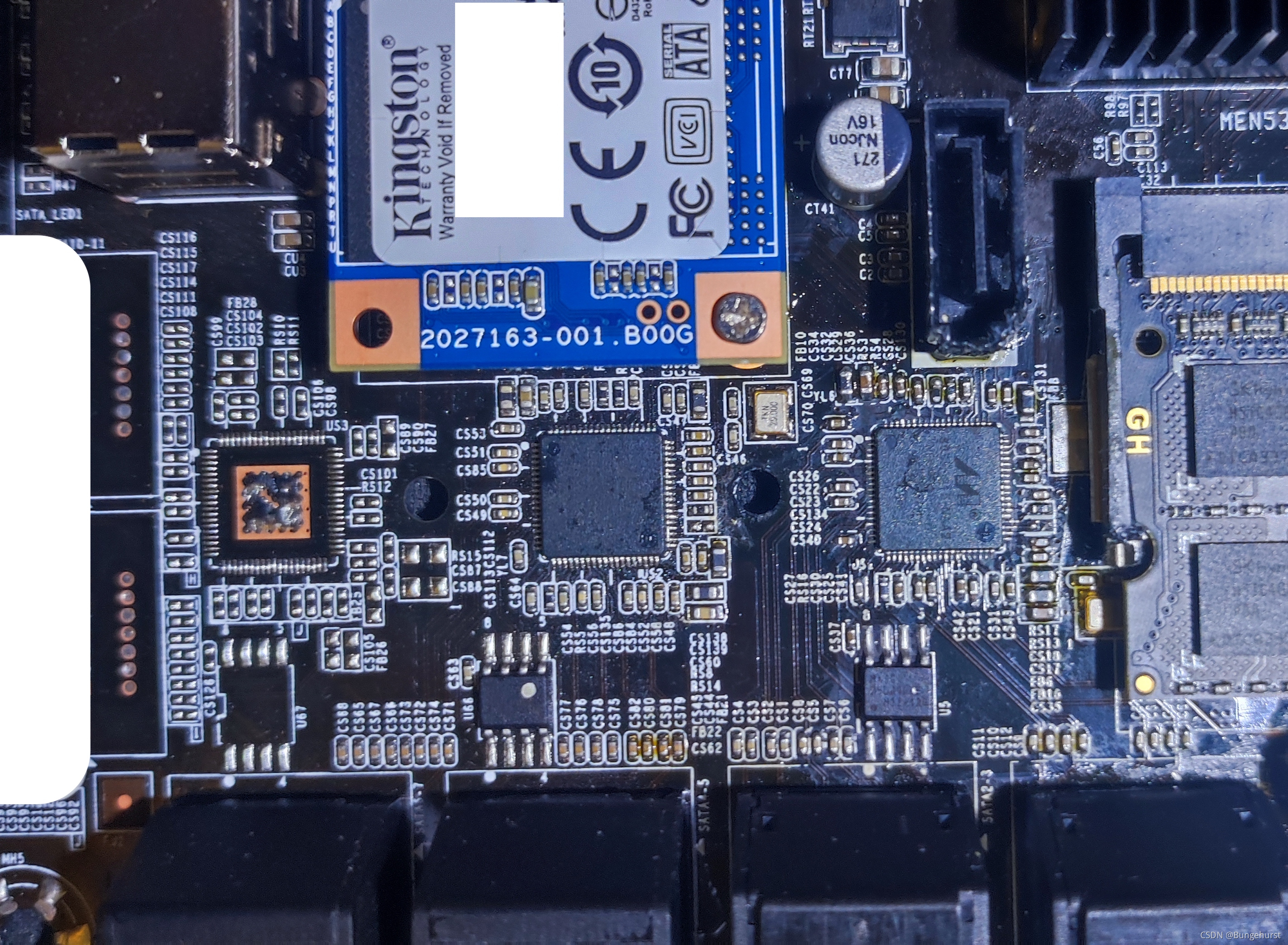

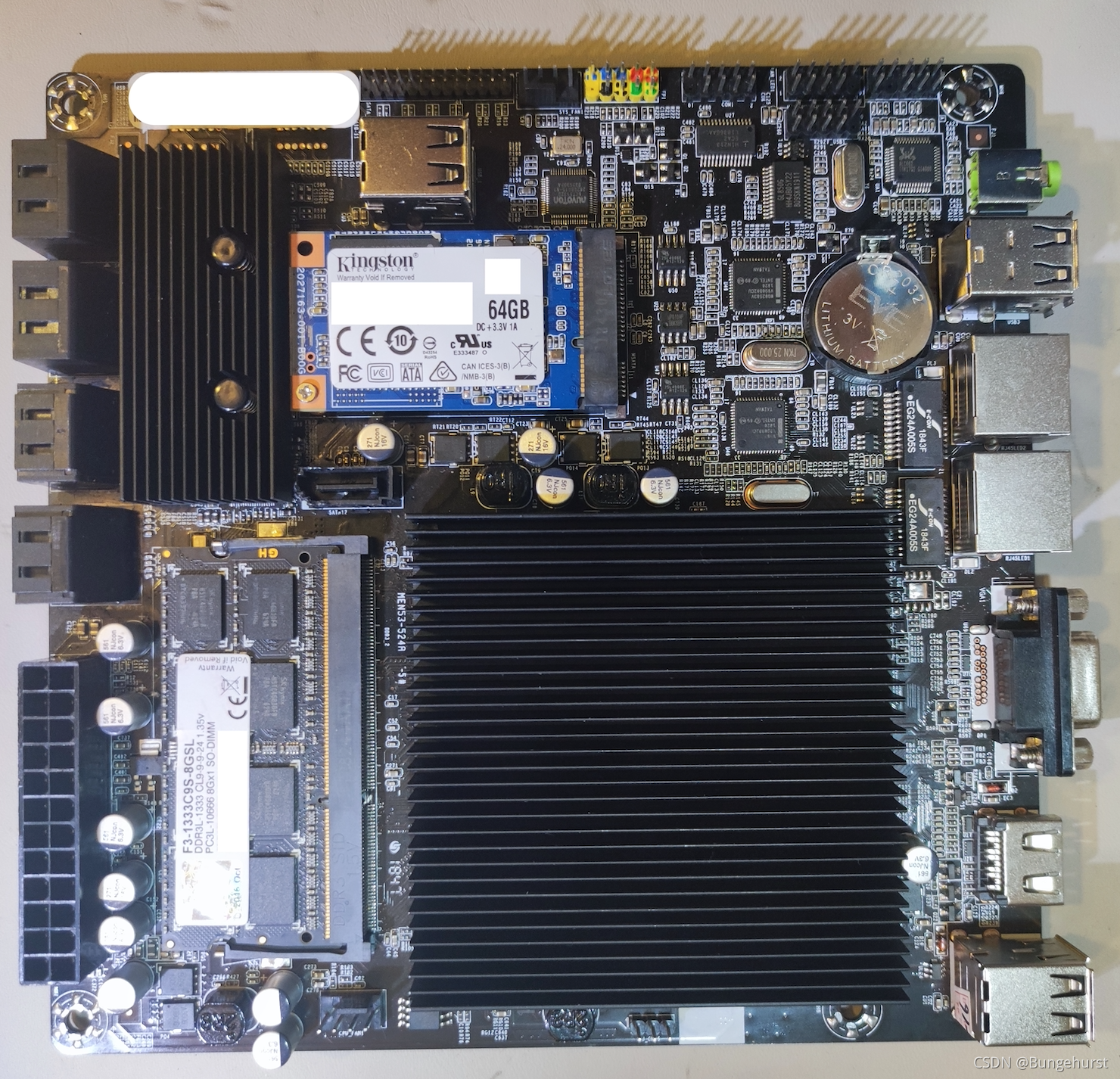

蜗牛B双这块板子和A单的布局不太一样，但是也都差不多：0402封装的电容，SATA接口差分电容是10nf，其他都是100nf；0603封装的电容用2.2uf和1uf的，这个是电源滤波用；电阻除了42脚的是6.04kΩ，其他都是10kΩ。

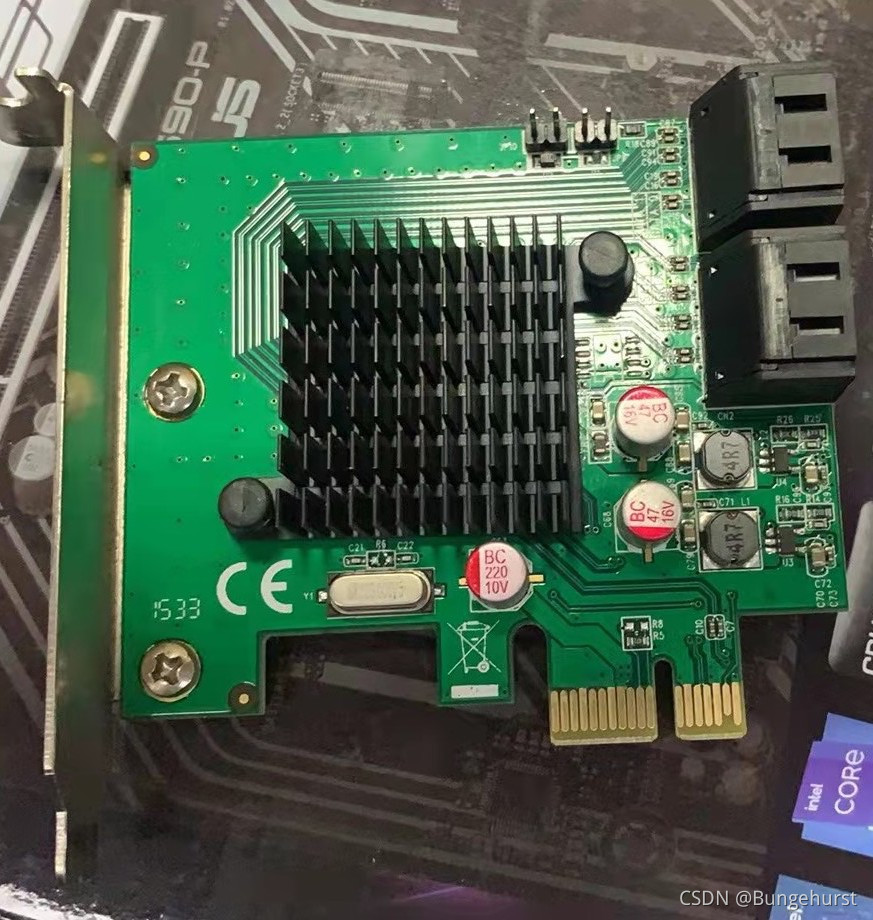

最近芯片涨价得厉害，海鲜市场上淘的一块"西霸FG-EST21A"，拆机货，板子上有存储芯片，9215芯片，还有SATA座，而且都是带程序的，不需要自己刷了，很方便。

问题解决

故障现象

（完成电路焊接后插入启动U盘，进入PE系统，设备管理器，看下是否有第二个9215显示，没有的话就是有问题）

故障一：“Windows下检测不到9215sata控制器，故障代码10”

• 原因：芯片外围电路中有电容短路

故障二：“Windows检测不到9215sata控制器，无任何提示”

• 原因：9215芯片有引脚虚焊或者连锡

故障排查

先查9215芯片的供电电压有没有，这个芯片有三组供电电压(3v3,1v,1v8)，芯片正常工作时用万用表测试不会出现别的电压，这样就可以找出故障点了。
如果排除了供电问题，再看下晶振是否起振，这里得用示波器了，上电看下有没有25Mhz的波形。
如果还不行，考虑外部存储芯片是否需要重新刷下程序，要么就是9215芯片坏了(这种概率极小)。

效果验收
