PADS 界面显示不全修改方法

工作之便，需要用到PADS看电路图，发现PADS的 option对话框在widows10显示有问题， 遂修改之。并记录工大家参考。



一。结果对比：

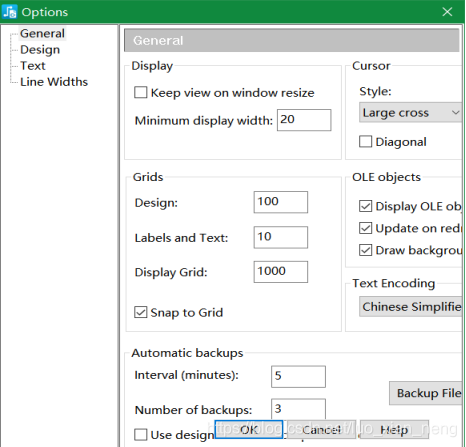

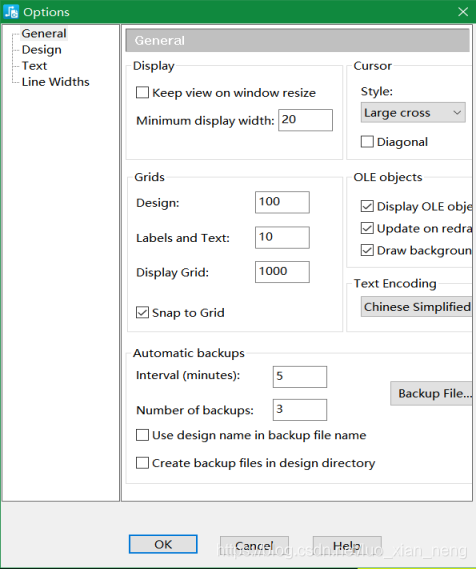

                                                修改前：                       VS                                               修改后：







二。修改方法

   1. 修改工具：

        exe资源编辑器： Resource Hacker  或者其他工具软件

  2. 修改方法：

  中文版修改资源文件:   ......\SDD_HOME\Programs\enu\ powerlogicres.dll
  英文版修改资源文件:   ......\SDD_HOME\Programs\enu\ powerlogicres.dll

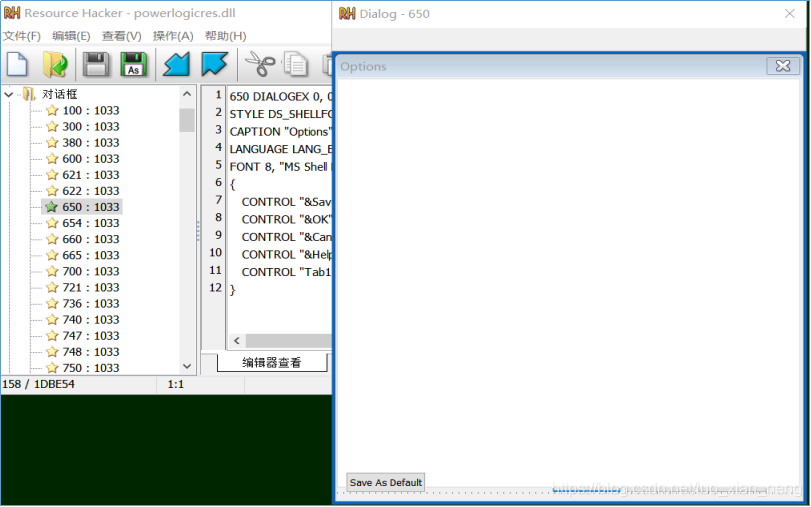

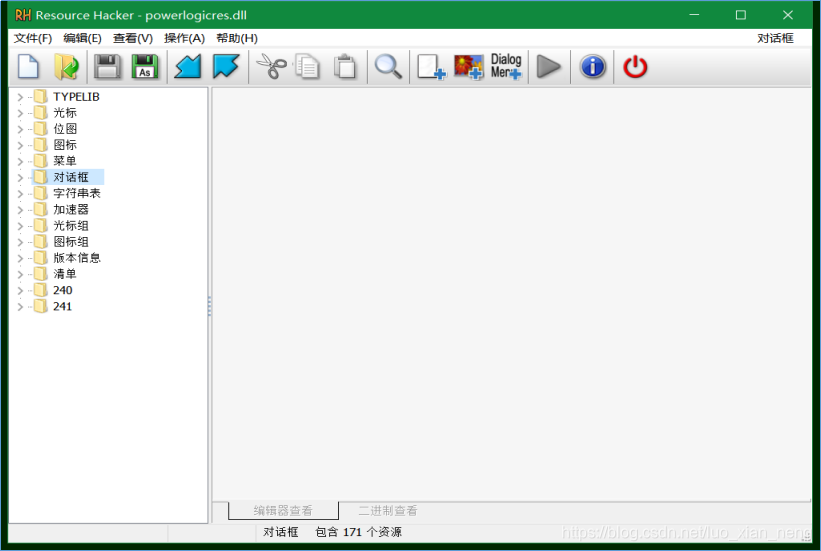

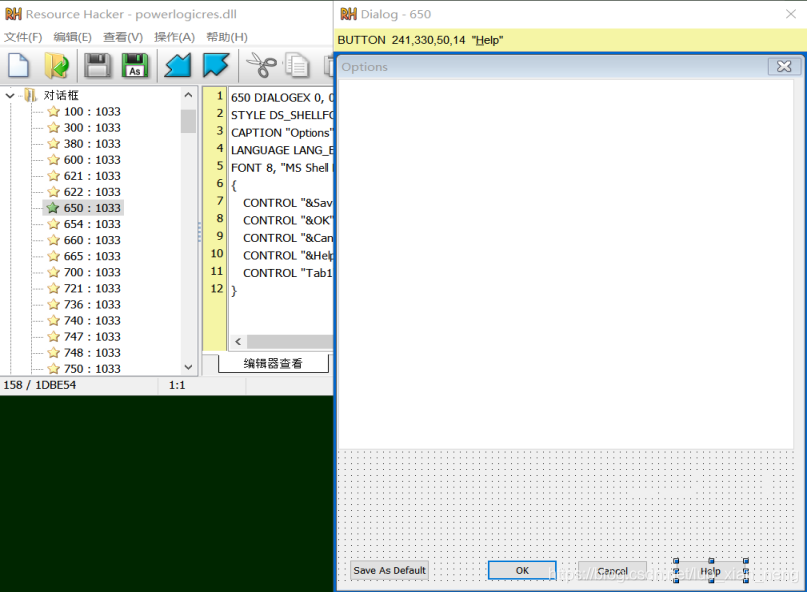

打开 powerlogicres.dll

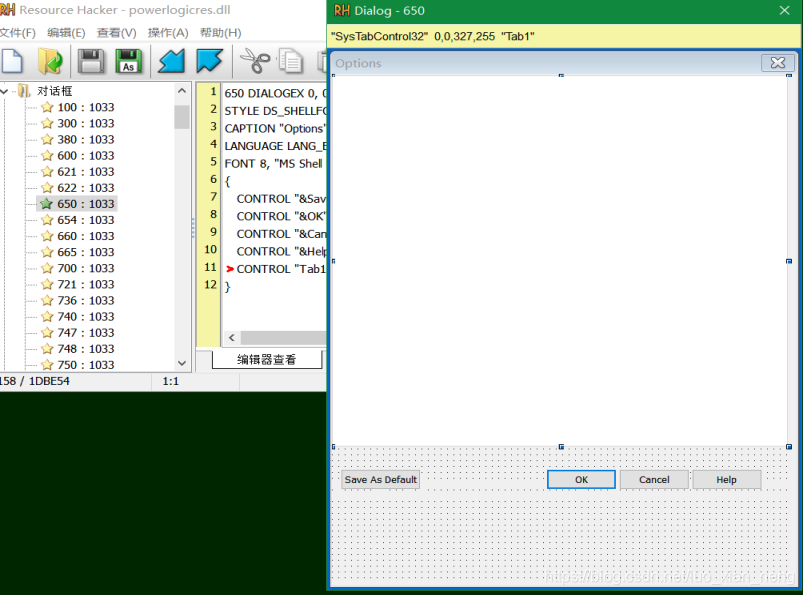

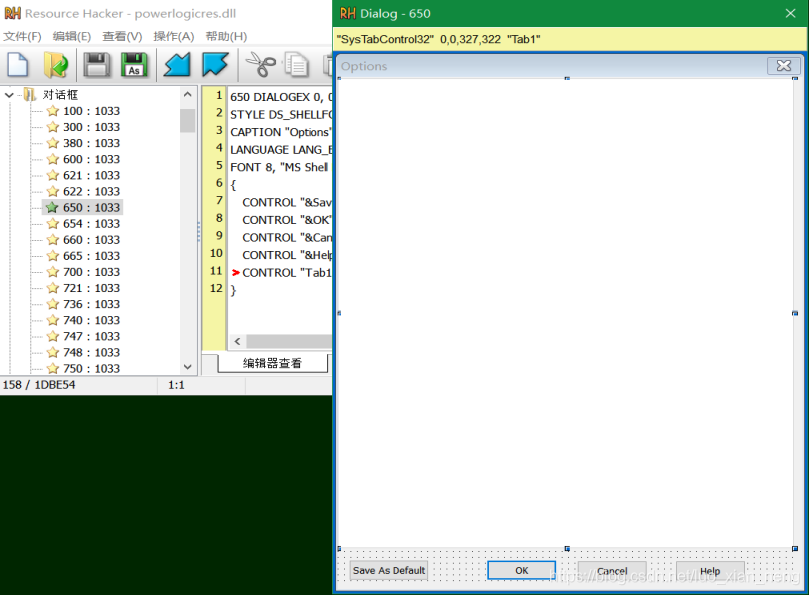

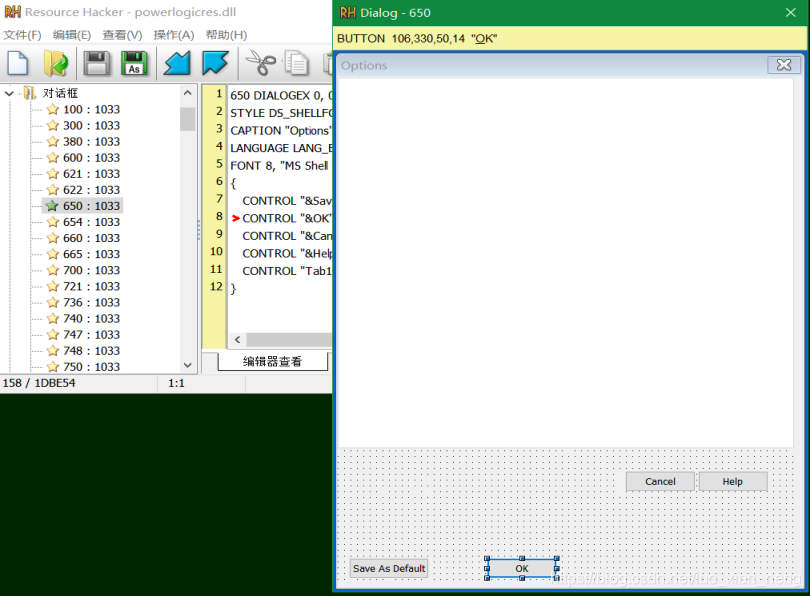

鼠标选中、拖动边框调整大小

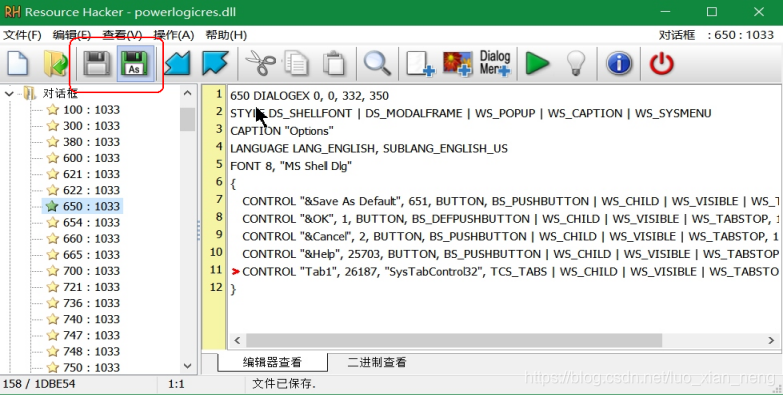

编译, 保存文件。 启动PAD查看option对话框。  (反复修改直到满意为止)
