IO-Link ISDU

目录

一、引言

二、ISDU定义与功能

三、ISDU指令构成

四、ISDU应用场景

五、ISDU优势

六、总结

---

一、引言

IO-Link技术作为工业自动化领域的创新通信标准，通过单一电缆实现了设备层级的透明化通信。其中，Indexed Service Data Unit（ISDU）作为IO-Link通信中的核心交互单元，为实现设备参数的读写、设备控制等高级功能提供了重要支持。本报告旨在详细介绍IO-Link ISDU的使用情况，包括其定义、指令构成、应用场景以及优势。

二、ISDU定义与功能

ISDU（Indexed Service Data Unit）即索引服务数据单元，是IO-Link通信中用于实现参数读写、设备控制等高级功能的指令单元。通过ISDU，主站（如PLC）可以与从站（IO-Link设备）进行参数的读写交互，控制设备的运行状态，也可以通过ISDU参数的变更来完成设备的版本规划。

三、ISDU指令构成

ISDU的指令构成相对复杂，包含以下几个主要部分：

1. 服务控制字：包括I-service服务控制代码和length字节数量信息，用于指示本次ISDU的功能类型和传输的字节数量。服务控制代码的高四位表示功能码，低四位与扩展数据长度字节共同表示数据长度。
2. 扩展数据长度字节：配合服务控制字的低四位，用于说明本次ISDU传输的完整字节数量。
3. 索引与子索引：包括索引高八位和索引低八位，用于标识从站中的特定参数或数据块。子索引则用于进一步细化索引下的数据项。
4. 数据：即携带的n字节数据，表示要写入从站或从站返回给主站的数据。一条ISDU指令至多可携带232个字节的数据。
5. CHKPDU校验字：用于校验ISDU指令的完整性，确保数据传输的准确性。

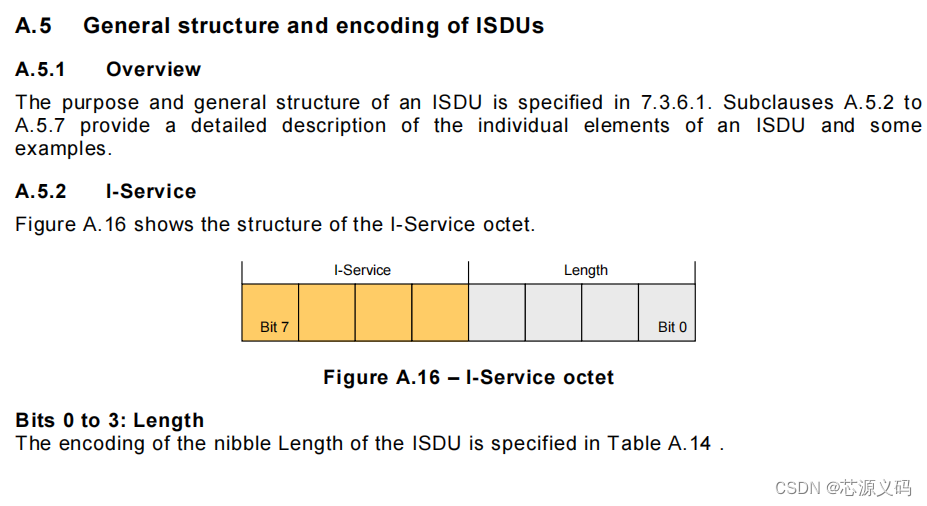

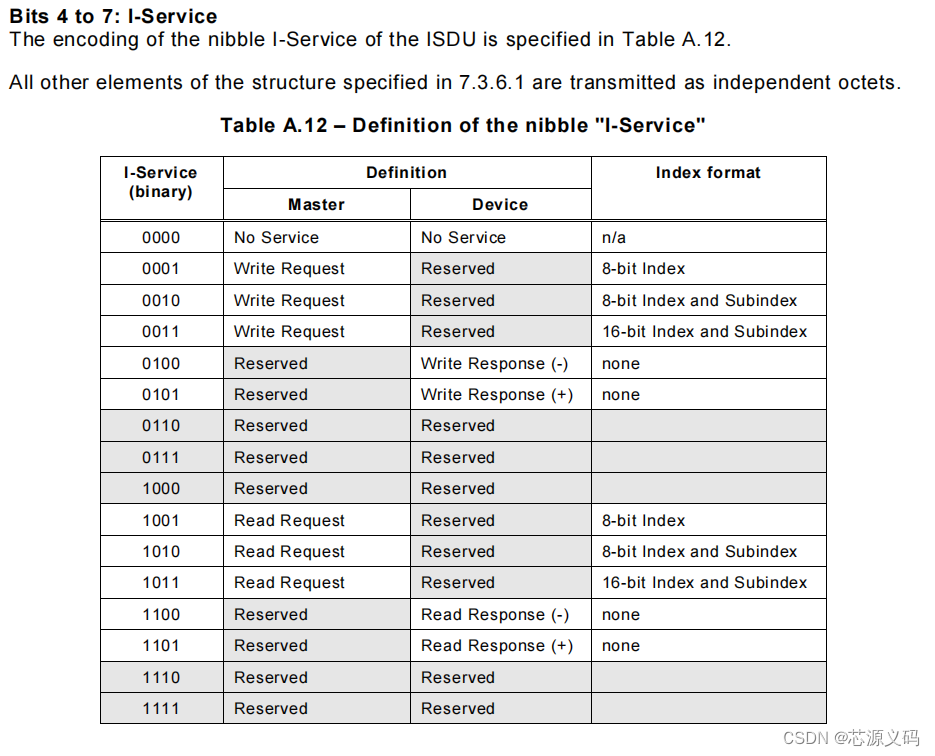

具体结构可参考如下：

详情在: IOL-Interface-Spec_10002_V113_Jun19.pdf文中有说明

四、ISDU应用场景

ISDU在IO-Link通信中扮演着至关重要的角色，其应用场景包括但不限于：

1. 设备参数配置：通过ISDU，主站可以读取或修改从站的参数，如工作模式、灵敏度等，实现对设备的精确配置。
2. 数据采集与监控：主站可以通过ISDU读取从站采集到的数据，如温度、压力、流量等，实现对工艺过程的实时监控和数据采集。
3. 设备控制：主站可以发送控制指令给从站，实现对IO-Link执行器（如电磁阀、马达等）的开关、启动、停止等动作控制。
4. 故障诊断与维护：通过ISDU，主站可以读取从站的诊断信息，如故障代码、错误状态等，实现对设备故障的实时监测和远程诊断。

五、ISDU优势

ISDU在IO-Link通信中的优势主要体现在以下几个方面：

1. 高效性：通过单一的ISDU指令，主站可以与从站进行复杂的参数读写和设备控制操作，大大提高了通信效率。
2. 灵活性：ISDU支持多种功能码和数据长度，可以根据实际需求灵活配置指令，满足不同的应用场景需求。
3. 可扩展性：ISDU指令可以携带多达232个字节的数据，为未来的功能扩展提供了充足的空间。
4. 安全性：通过CHKPDU校验字，ISDU指令可以确保数据传输的准确性和完整性，提高了通信的安全性。

六、总结

        ISDU作为IO-Link通信中的核心交互单元，为实现设备参数的读写、设备控制等高级功能提供了重要支持。通过深入了解ISDU的定义、指令构成、应用场景以及优势，可以更好地应用IO-Link技术，提升工业自动化水平。
