MATLAB Tensor 和 N-Way 工具箱张量补全功能评测

MATLAB Tensor 和 N-Way 工具箱张量补全功能评测

在 MATLAB 中，比较成熟的工具箱有 tensor toolbox、n-way toolbox 和 TT-Toolbox (TT=Tensor Train) 。那么，在这些工具箱中，具有通过张量分解进行张量补全功能的有：

• cp_wopt（CP 基于优化）：张量工具箱中用于处理缺失数据的加权直接优化 (WOPT) 方法。它是 cp_opt 基于缺失数据的一种改进。
• parafac（CP 基于 ALS）：nway 工具箱中的 CP 分解函数，缺失数据设置为 NaN，使用 EM 算法进行处理。它是基于 cp_als 的一种算法的改进。
• tucker（TUCKER 分解）：nway 工具箱中的 tucker 分解函数，缺失数据设置为 NaN 即可。

各种乘积表示

Kronecker 乘积就是拿坐标矩阵的每一个元素去分别乘右边的矩阵，张成一个大矩阵。即
$$\mathbf{A}\otimes \mathbf{B}=\left[\begin{array}{cccc}{a}_{11}\mathbf{B}& a_{12}\mathbf{B}& \cdots & a_{1J}\mathbf{B}\\ a_{21}\mathbf{B}& a_{22}\mathbf{B}& \cdots & a_{2J}\mathbf{B}\\ ⋮& ⋮& \ddots & ⋮\\ a_{I1}\mathbf{B}& a_{I2}\mathbf{B}& \cdots & a_{IJ}\mathbf{B}\end{array}\right]$$
Khatri-Rao 乘积就是把相同列数的两个矩阵的对应列分别做 Kronecker 乘积，即
$$\mathbf{A}\odot \mathbf{B}=\left[\begin{array}{llll}{\mathbf{a}}_1\otimes {\mathbf{b}}_1& {\mathbf{a}}_2\otimes {\mathbf{b}}_2& \cdots & {\mathbf{a}}_K\otimes {\mathbf{b}}_K\end{array}\right]$$
Hadamard 乘积就是两个相同规模的矩阵，矩阵对应相乘
$$\mathbf{A}\ast \mathbf{B}=\left[\begin{array}{cccc}{a}_{11}{b}_{11}& a_{12}{b}_{12}& \cdots & a_{1J}{b}_{1J}\\ a_{21}{b}_{21}& a_{22}{b}_{22}& \cdots & a_{2J}{b}_{2J}\\ ⋮& ⋮& \ddots & ⋮\\ a_{I1}{b}_{I1}& a_{I2}{b}_{I2}& \cdots & a_{IJ}{b}_{IJ}\end{array}\right]$$
乘积满足如下法则：
$$\begin{array}{rl}(\mathbf{A}\otimes \mathbf{B})(\mathbf{C}\otimes \mathbf{D})& =\mathbf{AC}\otimes \mathbf{BD}\\ (\mathbf{A}\otimes \mathbf{B}{)}^{†}& ={\mathbf{A}}^{†}\otimes {\mathbf{B}}^{†}\\ \mathbf{A}\odot \mathbf{B}\odot \mathbf{C}& =(\mathbf{A}\odot \mathbf{B})\odot \mathbf{C}=\mathbf{A}\odot (\mathbf{B}\odot \mathbf{C})\\ (\mathbf{A}\odot \mathbf{B}{)}^{\top }(\mathbf{A}\odot \mathbf{B})& ={\mathbf{A}}^{\top }\mathbf{A}\ast {\mathbf{B}}^{\top }\mathbf{B}\\ (\mathbf{A}\odot \mathbf{B}{)}^{†}& ={\left(\left({\mathbf{A}}^{\top }\mathbf{A}\right)\ast \left({\mathbf{B}}^{\top }\mathbf{B}\right)\right)}^{†}(\mathbf{A}\odot \mathbf{B}{)}^{\top }\end{array}$$

ALS 算法

交替最小二乘法是解决张量 CP 分解问题比较有效的方法，它的基本思想如下。我们以三维的张量为例，它优化的其实是：

$$\underset{\hat{\mathbf{X}}}{\min }\Vert \mathbf{X}-\hat{\mathbf{X}}\Vert \text{ with }\hat{\mathbf{X}}=\sum _{r=1}^R{\lambda }_r{\mathbf{a}}_r\circ {\mathbf{b}}_r\circ {\mathbf{c}}_r=[\mathbf{\lambda };\mathbf{A},\mathbf{B},\mathbf{C}]$$

ALS 方法就是先固定 B 和 C 以求解 A，然后再固定 A 和 C 求解 B，接着固定 A 和 B 以求解 C，并继续重复整个过程，直到收敛标准被满足。

我们取出其中一个，比如 先固定 B 和 C 以求解 A，那么其实就是在优化
$$\underset{\hat{\mathbf{A}}}{\min }{\Vert {\mathbf{X}}_{(1)}-\hat{\mathbf{A}}(\mathbf{C}\odot \mathbf{B}{)}^{\top }\Vert }_F$$
这里的 $\hat{\mathbf{A}}=\mathbf{A}\cdot \mathrm{diag}(\mathbf{\lambda })$， ${\mathbf{X}}_{(1)}$ 表示在第一个维度上把张量拉成矩阵。举个例子，对于一个 $X\in {\mathbb{R}}^{3\times 4\times 2}$ 的张量，
$${\mathbf{X}}_1=\left[\begin{array}{llll}1& 4& 7& 10\\ 2& 5& 8& 11\\ 3& 6& 9& 12\end{array}\right],{\mathbf{X}}_2=\left[\begin{array}{llll}13& 16& 19& 22\\ 14& 17& 20& 23\\ 15& 18& 21& 24\end{array}\right]$$
在不同维度优先，拉成的矩阵就是（mode-n unfolding），
$$\begin{array}{rl}& {\mathbf{X}}_{(1)}=\left[\begin{array}{llllllll}1& 4& 7& 10& 13& 16& 19& 22\\ 2& 5& 8& 11& 14& 17& 20& 23\\ 3& 6& 9& 12& 15& 18& 21& 24\end{array}\right]\\ & {\mathbf{X}}_{(2)}=\left[\begin{array}{cccccc}1& 2& 3& 13& 14& 15\\ 4& 5& 6& 16& 17& 18\\ 7& 8& 9& 19& 20& 21\\ 10& 11& 12& 22& 23& 24\end{array}\right]\text{, }\\ & {\mathbf{X}}_{(3)}=\left[\begin{array}{cccccccccc}1& 2& 3& 4& 5& \cdots & 9& 10& 11& 12\\ 13& 14& 15& 16& 17& \cdots & 21& 22& 23& 24\end{array}\right]\end{array}$$
而由
$$\begin{array}{rl}& \mathbf{Y}=\mathbf{X}\times {}_1{\mathbf{A}}^{(1)}\times {}_2{\mathbf{A}}^{(2)}\cdots {\times }_N{\mathbf{A}}^{(N)}\iff \\ & {\mathbf{Y}}_{(n)}={\mathbf{A}}^{(n)}{\mathbf{X}}_{(n)}{\left({\mathbf{A}}^{(N)}\otimes \cdots \otimes {\mathbf{A}}^{(n+1)}\otimes {\mathbf{A}}^{(n-1)}\otimes \cdots \otimes {\mathbf{A}}^{(1)}\right)}^{\top }.\end{array}$$
那么，上述的 mode-n unfolding 就可以写为
$$\begin{array}{rl}& {\mathbf{X}}_{(1)}\approx \mathbf{A}(\mathbf{C}\odot \mathbf{B}{)}^{\top },\\ & {\mathbf{X}}_{(2)}\approx \mathbf{B}(\mathbf{C}\odot \mathbf{A}{)}^{\top },\\ & {\mathbf{X}}_{(3)}\approx \mathbf{C}(\mathbf{B}\odot \mathbf{A}{)}^{\top }.\end{array}$$
故而我们有了上述的矩阵优化问题。上述矩阵优化问题，可以理解为简单的最小二乘问题。它的一个解就是
$$\hat{\mathbf{A}}={\mathbf{X}}_{(1)}{\left[(\mathbf{C}\odot \mathbf{B}{)}^{\top }\right]}^{†}$$
利用上述的乘积法则，可得
$$\hat{\mathbf{A}}={\mathbf{X}}_{(1)}(\mathbf{C}\odot \mathbf{B}){\left({\mathbf{C}}^{\top }\mathbf{C}\ast {\mathbf{B}}^{\top }\mathbf{B}\right)}^{†}$$
计算出 $\hat{\mathbf{A}}$ 后，再通过单位化，把 ${\lambda }_r=\Vert {\hat{\mathbf{a}}}_r\Vert$ 提取出来。由此，我们可以看出，我们最后只要求一个 $R\times R$ 矩阵的伪逆就可以了。每步迭代计算量如此之小。

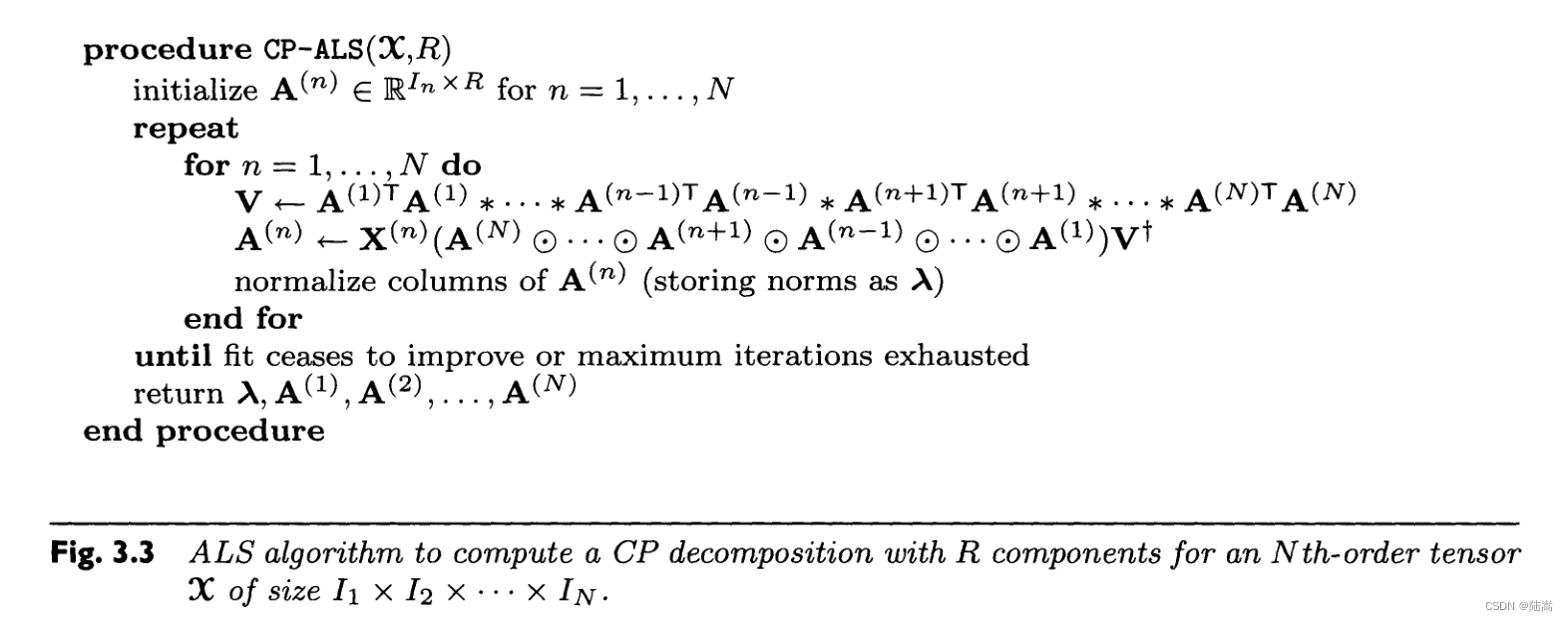

对于更高维的情况

cp_als VS parafac VS parafac with NaN

下面我们来比较一下 ALS 算法及其改进的算法的效率和精度比较。cp_als 是在 tensor 工具箱中的，parafac 是在 nway 工具箱中的。我们以数据 data274D5333T100.mat 作为测试的基准。用 totalT 表示视角消耗。$ϵ$ 表示相对误差。

对于 cp_als，Rank 设置为 100。totalT = 0.428248，$ϵ=5.6475e-04$。

对于 Nway 工具箱，设置 Rank = 10（太大 MATLAB 数组张不开）。parafac：totalT = 9.4，$ϵ=0.016$。考虑 parafac with 0.85 NaN，按理来说应该更快，但是结果更离谱了。parafac：totalT = 58.95，$ϵ=0.0125$。如果是带 slice missing 的情况，结果更糟糕，parafac：totalT = 183，$ϵ=0.279$。

Nway 工具箱实现的非常 stupid，使得速度非常慢，为什么 Nway 实现得这么 stupid，举个例子，它算一堆矩阵 KR 除某个之外的乘积的时候，一个一个算的，一点都不明智。

结论是 Nway toolbox 对于大型张量，实现得很蠢，速度很慢。tucker 估计也好不到哪里去，就不试了。parafac 就没法用啊这里。N-way 工具箱对于高维张量，显得好笨重啊。

cp_opt VS cp_wopt

优化迭代方法总是需要花很长的时间，而且结果不一定好。cp_wopt 还会发生过拟合。

这种基于优化方法真的是时间长，精度差，直接放弃好了。

改进 cp_als

既然现有的方法这么垃圾，我们就基于比较快的分解方法，做一个改进。一个小改进就是在做 cp_als 最小二乘交替步的时候，直接在已知数值的位置上，每步迭代用已知值去替代它。这样就得到了 cp_als 的改进算法，我命名为 cp_tcals。

我们把它和已有的 SPC 方法做一个对比。以数据 data274D5333T100.mat 为基准。

对于 cp_tcals：

$ϵ$	0.0985	0.0467	0.0212	0.0104	0.0050	0.0031
TIME COST	1.335	2.281213	3.44	4.891780	6.813247	8.718322

对于 SPC 来说：达到的精度 $ϵ=0.0067$，所需的时间就要 111。

对于 TT，Tucker 我认为也可以类似地用这种 straightforward 的方式推广到补全上。

代码如下：

function [P,Uinit,output] = cp_tcals(X,R,Tind,Tval,tolerance,varargin)
%CP_ALS Compute a CP decomposition of any type of tensor.
%
%   M = CP_ALS(X,R) computes an estimate of the best rank-R
%   CP model of a tensor X using an alternating least-squares
%   algorithm.  The input X can be a tensor, sptensor, ktensor, or
%   ttensor. The result M is a ktensor.
%
%   M = CP_ALS(X,R,'param',value,...) specifies optional parameters and
%   values. Valid parameters and their default values are:
%      'tol' - Tolerance on difference in fit {1.0e-4}
%      'maxiters' - Maximum number of iterations {50}
%      'dimorder' - Order to loop through dimensions {1:ndims(A)}
%      'init' - Initial guess [{'random'}|'nvecs'|cell array]
%      'printitn' - Print fit every n iterations; 0 for no printing {1}
%      'fixsigns' - Call fixsigns at end of iterations {true}
%
%   [M,U0] = CP_ALS(...) also returns the initial guess.
%
%   [M,U0,out] = CP_ALS(...) also returns additional output that contains
%   the input parameters.
%
%   Note: The "fit" is defined as 1 - norm(X-full(M))/norm(X) and is
%   loosely the proportion of the data described by the CP model, i.e., a
%   fit of 1 is perfect.
%
%   NOTE: Updated in various minor ways per work of Phan Anh Huy. See Anh
%   Huy Phan, Petr Tichavsk�, Andrzej Cichocki, On Fast Computation of
%   Gradients for CANDECOMP/PARAFAC Algorithms, arXiv:1204.1586, 2012.
%
%   Examples:
%   X = sptenrand([5 4 3], 10);
%   M = cp_als(X,2);
%   M = cp_als(X,2,'dimorder',[3 2 1]);
%   M = cp_als(X,2,'dimorder',[3 2 1],'init','nvecs');
%   U0 = {rand(5,2),rand(4,2),[]}; %<-- Initial guess for factors of M
%   [M,U0,out] = cp_als(X,2,'dimorder',[3 2 1],'init',U0);
%   M = cp_als(X,2,out.params); %<-- Same params as previous run
%
%   <a href="matlab:web(strcat('file://',fullfile(getfield(what('tensor_toolbox'),'path'),'doc','html','cp_als_doc.html')))">Documentation page for CP-ALS</a>
%
%   See also KTENSOR, TENSOR, SPTENSOR, TTENSOR.
%
%Tensor Toolbox for MATLAB: <a href="https://www.tensortoolbox.org">www.tensortoolbox.org</a>



%% Extract number of dimensions and norm of X.
N = ndims(X);
normX = norm(X);

%% Set algorithm parameters from input or by using defaults
params = inputParser;
params.addParameter('tol',1e-4,@isscalar);
params.addParameter('maxiters',50,@(x) isscalar(x) & x > 0);
params.addParameter('dimorder',1:N,@(x) isequal(sort(x),1:N));
params.addParameter('init', 'random', @(x) (iscell(x) || ismember(x,{'random','nvecs'})));
params.addParameter('printitn',1,@isscalar);
params.addParameter('fixsigns',true,@islogical);
params.parse(varargin{:});

%% Copy from params object
fitchangetol = params.Results.tol;
maxiters = params.Results.maxiters;
dimorder = params.Results.dimorder;
init = params.Results.init;
printitn = params.Results.printitn;

%% Error checking

%% Set up and error checking on initial guess for U.
if iscell(init)
    Uinit = init;
    if numel(Uinit) ~= N
        error('OPTS.init does not have %d cells',N);
    end
    for n = dimorder(2:end)
        if ~isequal(size(Uinit{n}),[size(X,n) R])
            error('OPTS.init{%d} is the wrong size',n);
        end
    end
else
    % Observe that we don't need to calculate an initial guess for the
    % first index in dimorder because that will be solved for in the first
    % inner iteration.
    if strcmp(init,'random')
        Uinit = cell(N,1);
        for n = dimorder(2:end)
            Uinit{n} = rand(size(X,n),R);
        end
    elseif strcmp(init,'nvecs') || strcmp(init,'eigs')
        Uinit = cell(N,1);
        for n = dimorder(2:end)
            Uinit{n} = nvecs(X,n,R);
        end
    else
        error('The selected initialization method is not supported');
    end
end

%% Set up for iterations - initializing U and the fit.
U = Uinit;
fit = 0;

% Store the last MTTKRP result to accelerate fitness computation.
U_mttkrp = zeros(size(X, dimorder(end)), R);

if printitn>0
  fprintf('\nTC_CP_ALS:\n');
end

%% Main Loop: Iterate until convergence

if (isa(X,'sptensor') || isa(X,'tensor')) && (exist('cpals_core','file') == 3)

    %fprintf('Using C++ code\n');
    [lambda,U] = cpals_core(X, Uinit, fitchangetol, maxiters, dimorder);
    P = ktensor(lambda,U);

else

    UtU = zeros(R,R,N);
    for n = 1:N
        if ~isempty(U{n})
            UtU(:,:,n) = U{n}'*U{n};
        end
    end

    for iter = 1:maxiters

        fitold = fit;

        % Iterate over all N modes of the tensor
        for n = dimorder(1:end)
            %if(exist('lambda','var'))
%             if(0)
%                 X = tensor(ktensor(lambda,U));
%                 X(Tind) = Tval;%modified als for missing data
%             end

            % Calculate Unew = X_(n) * khatrirao(all U except n, 'r').
            Unew = mttkrp(X,U,n);
            % Save the last MTTKRP result for fitness check.
            if n == dimorder(end)
              U_mttkrp = Unew;
            end

            % Compute the matrix of coefficients for linear system
            Y = prod(UtU(:,:,[1:n-1 n+1:N]),3);
            Unew = Unew / Y;
            if issparse(Unew)
                Unew = full(Unew);   % for the case R=1
            end

            % Normalize each vector to prevent singularities in coefmatrix
            if iter == 1
                lambda = sqrt(sum(Unew.^2,1))'; %2-norm
            else
                lambda = max( max(abs(Unew),[],1), 1 )'; %max-norm
            end

            Unew = bsxfun(@rdivide, Unew, lambda');

            U{n} = Unew;
            UtU(:,:,n) = U{n}'*U{n};

            P = ktensor(lambda,U);
            X = tensor(P);
            X(Tind) = Tval;%modified als for missing data
            normX = norm(X);
            %cal_acc(double(X),double(Y_true))
            %cal_acc(double(X(Tind)),double(Y_true(Tind)))
        end

        P = ktensor(lambda,U);

%         X = tensor(P);
%         X(Tind) = Tval;%modified als for missing data
%         normX = norm(X);



        % This is equivalent to innerprod(X,P).
        iprod = sum(sum(P.U{dimorder(end)} .* U_mttkrp) .* lambda');
        if normX == 0
            fit = norm(P)^2 - 2 * iprod;
        else
            normresidual = sqrt( normX^2 + norm(P)^2 - 2 * iprod );
            fit = 1 - (normresidual / normX); %fraction explained by model
        end
        fitchange = abs(fitold - fit);

        % Check for convergence
        if (iter > 1) && (fitchange < fitchangetol)
            flag = 0;
        else
            flag = 1;
        end

        if (mod(iter,printitn)==0) || ((printitn>0) && (flag==0))
            fprintf(' Iter %2d: f = %e f-delta = %7.1e\n', iter, fit, fitchange);
        end

        global Y_true
        err = cal_acc(double(X),double(Y_true))
        if(err<tolerance)
            break;
        end

        % Check for convergence
        if (flag == 0)
            break;
        end
    end
end


%% Clean up final result
% Arrange the final tensor so that the columns are normalized.
P = arrange(P);
% Fix the signs
if params.Results.fixsigns
    P = fixsigns(P);
end

if printitn>0
    if normX == 0
        fit = norm(P)^2 - 2 * innerprod(X,P);
    else
        normresidual = sqrt( normX^2 + norm(P)^2 - 2 * innerprod(X,P) );
        fit = 1 - (normresidual / normX); %fraction explained by model
    end
  fprintf(' Final f = %e \n', fit);
end

output = struct;
output.params = params.Results;
output.iters = iter;
