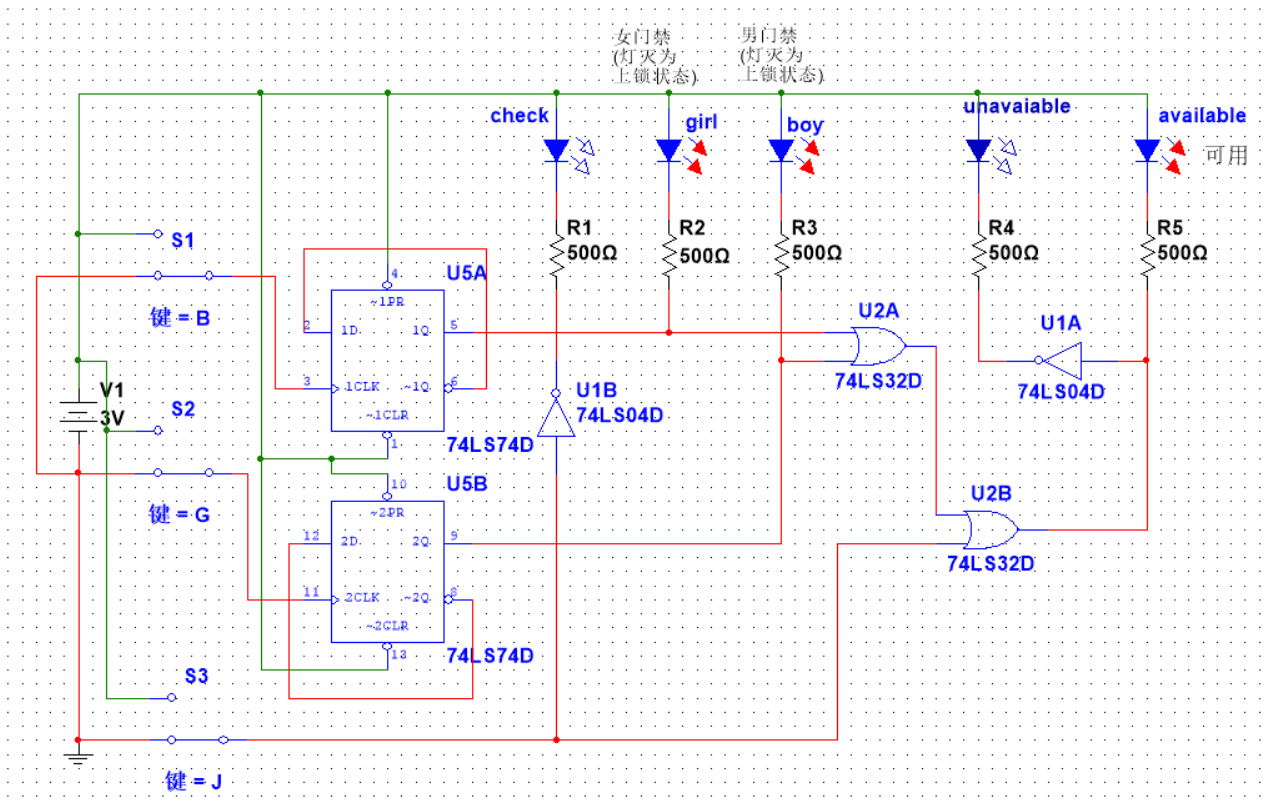

项目所用到芯片：
74LS74
74LS04
74LS32
功能描述：
绅士厕所这个概念是将男厕所使用率较低的马桶间与女厕所共享，将马桶间建设在男女中间一排，两侧都有门，只要一边开启或锁上，另一边的门就会立即上锁，如此就不会造成另一边误入的状况，有效提升隔间厕所单位面积的使用率与减缓女性使用者的排队人潮，并且在最大视角不变的情形下，可有效缩减使用空间。
当有人进入厕所后，异性一方的门禁则会自动上锁，不可用指示灯会亮起表明该厕所目前有人正在使用，所以无法使用；在结束使用之后，两边的门禁都会关闭，厕所可用指示灯亮起，也就处于可以使用的状态，这时男女双方都可以使用。简单来说，当你在使用的时候异性便无法使用，当你使用完成之后，别人就可以使用了。以上就是绅士厕所设计的功能。

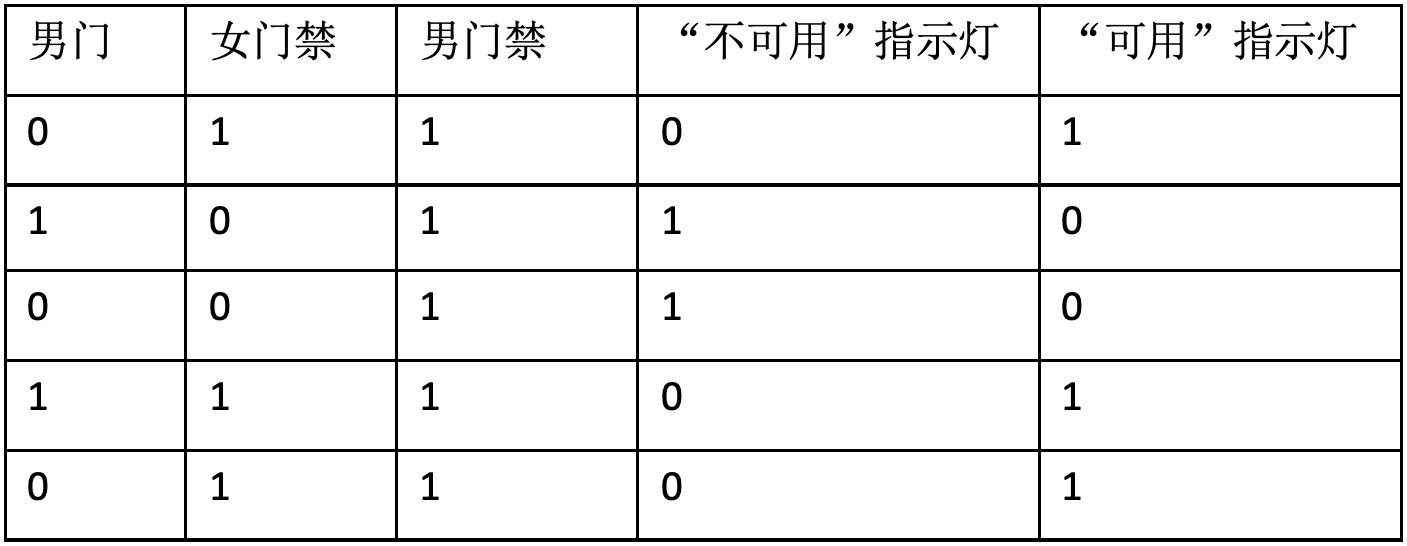

以男厕所门为例，真值表如图：
表中男门0状态为关闭，1为开启；门禁状态0为上锁，状态1为未上锁；指示灯状态0为灭，状态1为亮。表格第一行为初始状态（男门关，人准备进），按照从上至下的顺序每四行为一个周期进行循环。

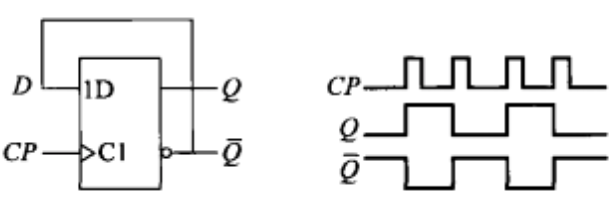

将D触发器的/Q(Q非)连接到输入端D，有D1=/Q，则根据触发器的次态方程，有Q^n+1=/Q，每当CP上升沿到来时，触发器的状态就要翻转一次。因此，在系列CP脉冲的作用下，触发器将不断地翻转。
