缓存一致性协议MESI

文章目录

• 概念
• MESI协议中的状态
• MESI协议中的问题及方案
• 总结

---

概念

   MESI（Modified Exclusive Shared Or Invalid）(也称为伊利诺斯协议，是因为该协议由伊利诺斯州立大学提出）是一种广泛使用的支持写回策略的缓存一致性协议。

MESI协议中的状态

CPU中每个缓存行（caceh line)使用4种状态进行标记（使用额外的两位(bit)表示):

M: 被修改（Modified)

该缓存行只被缓存在该CPU的缓存中，并且是被修改过的（dirty),即与主存中的数据不一致，该缓存行中的内存需要在未来的某个时间点（允许其它CPU读取请主存中相应内存之前）写回（write back）主存。

当被写回主存之后，该缓存行的状态会变成独享（exclusive)状态。

E: 独享的（Exclusive)

该缓存行只被缓存在该CPU的缓存中，它是未被修改过的（clean)，与主存中数据一致。该状态可以在任何时刻当有其它CPU读取该内存时变成共享状态（shared)。

同样地，当CPU修改该缓存行中内容时，该状态可以变成Modified状态。

S: 共享的（Shared)

该状态意味着该缓存行可能被多个CPU缓存，并且各个缓存中的数据与主存数据一致（clean)，当有一个CPU修改该缓存行中，其它CPU中该缓存行可以被作废（变成无效状态（Invalid））。

I: 无效的（Invalid）

该缓存是无效的（可能有其它CPU修改了该缓存行）

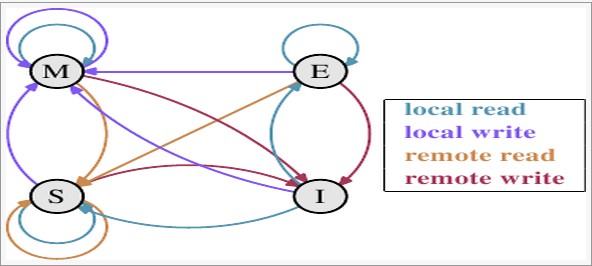

I: MESI转态流转图

MESI协议中的问题及方案

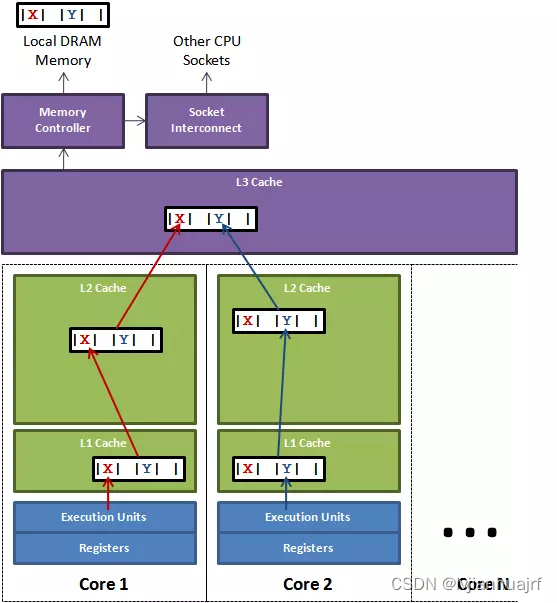

伪共享（Flase Sharing）

问题定义

当我们访问一个数据时，获取一个数据后，其相邻的值也会被缓存到就近的缓存行中，比如访问一个int类型的数据时候，其他额外的60个字节的数据也会被加载到缓存行中，CPU缓存行一般是32/64个字节加载数据的，不论当前线程是否使用这个数据。

但是这种模式在多核模式下，比如A，B两个线程访问的数据在同一个缓存行中，就会存在A,B两个线程会频繁的刷新当先线程不需要的数据，导致效率下降。

问题解决

1padding对齐

padding：在java中，为了能够更加高效的利用内存空间，会将对象大小设定为8bytes的整数倍，如果对象头+实例数据的大小不是8bytes的倍数，那么会在padding区域填充几个字节，使得对象占用空间是8bytes的倍数

2.注解

在JDK1.8中，新增了一种注解**@sun.misc.Contended**，来使各个变量在Cache line中分隔开。

注意，jvm需要添加参数**-XX:-RestrictContended**才能开启此功能 。类前加上代表整个类的每个变量都会在单独的cache line中。属性前加代表该属性会在单独的cacheline中

总结

MESI 协议，是已修改、独占、共享、已失效这四个状态的英文缩写的组合。整个 MSI 状态的变更，则是根据来自本地 CPU 核心的请求，或者来自其他 CPU 核心通过总线传输过来的请求，从而构成一个流动的状态机。另外，对于在「已修改」或者「独占」状态的 Cache Line，修改更新其数据不需要发送广播给其他 CPU 核心。
