基于plc的平移双开自动门控制系统(论文+源码)

1.系统设计

自动门上电后可以实现无人看管,可以节约空调能源,防风,防尘,降低噪声等多种作用,使用方便,提高了建筑的档次,应用非常普及,超市、酒店、写字楼和银行等场合得到了广泛的应用。例如:红外感应自动门、触摸感应自动门和脚踏感应自动门等。

自动门有多种样式,有旋转式自动门,有弧形式自动门,有平开式自动门,有折叠式自动门,有重叠式自动门和卷闸式(卷帘式)自动门等。

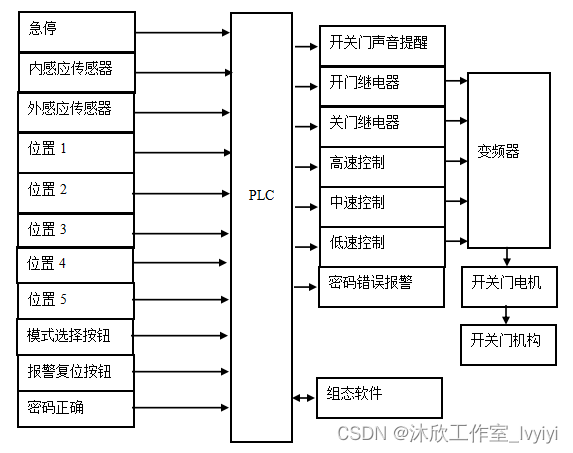

本设计采用平开式自动门,自动门结构示意图如图1-1所示。变频器进行驱动电机,电机驱动门机构正反转执行开关门。有外、内传感器分别检测人员进入或外出,判断是否需要执行自动开、关门。有五个检测位置,位置1,位置2,位置3,位置4,位置5,用于控制变频器速度和停止开关门。变频器采用三段速控制,开始高速,然后中速,然后低速开门到位或者关门到位。开关门过程中有报警声音提醒,用于提醒注意开关门。

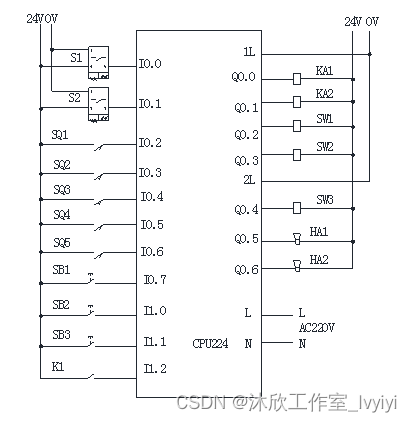

2. PLC接线图

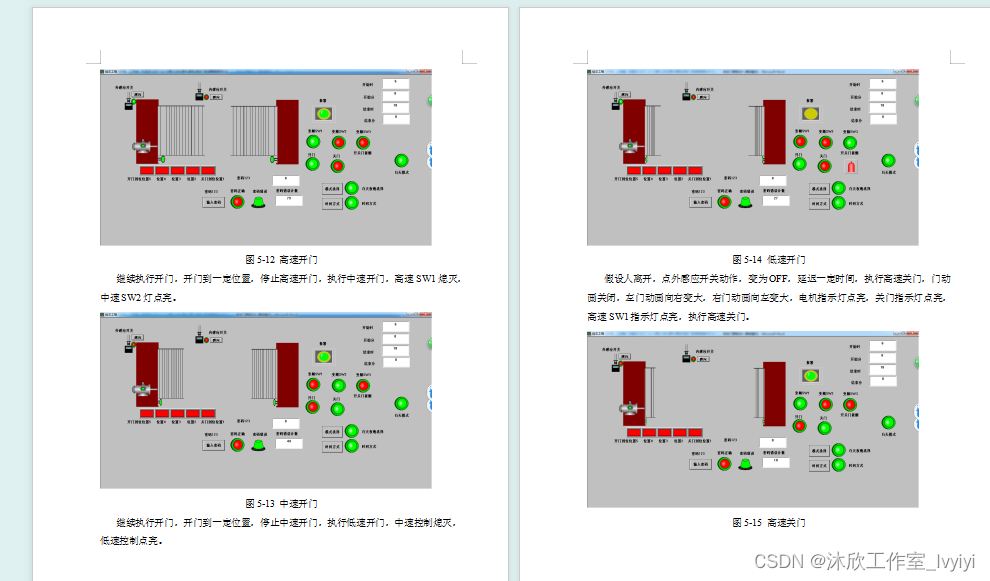

3. 组态仿真
