实验题目: 分光计实验 | |||||||||||||||
学号 | 姓名 | 实验日期 | |||||||||||||
实验目的 |
| ||||||||||||||

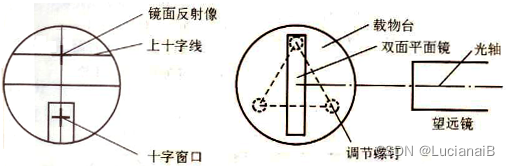

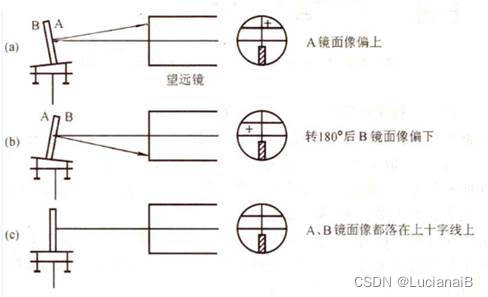

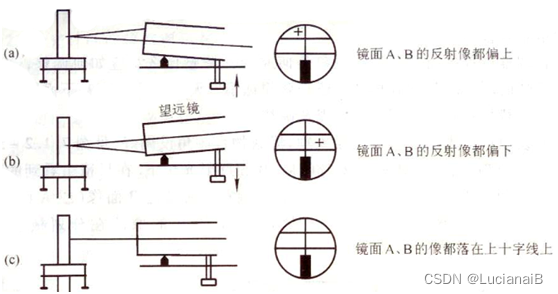

实验原理 | 实验原理 1.分光计的结构1111 分光计主要由底座、平行光管、望远镜、载物台和读数圆盘五部分组成。外形如图1所示。 图1 分光计外形图 1——狭缝装置;2——狭缝装置锁紧螺钉;3——平行光管;4——制动架(二); 5——载物台;6——载物台调节螺钉(3只);7——载物台锁紧螺钉;8——望远镜;9——目镜锁紧螺钉;10——阿贝式自准直目镜;11——目镜调节手轮;12——望远镜仰角调节螺钉;13——望远镜水平调节螺钉;14——望远镜微调螺钉;15——望远镜制动螺钉;16——制动架(一);17——底座;18——转座;19——刻度盘;20——游标盘;21——游标盘微调螺钉;22——游标盘制动螺钉;23——平行光管水平调节螺钉;24——平行光管仰角调节螺钉;25——狭缝宽度调节手轮 图2 望远镜结构 (1)底座——中心有一竖轴,望远镜和读数圆盘可绕该轴转动,该轴也称为仪器的公共轴或主轴。 (2)平行光管——是产生平行光的装置,管的一端装有会聚透镜,另一端是带有狭缝的圆筒,狭缝宽度可以根据需要调节。 (3)望远镜——观测用,由物镜和目镜系统组成,为了调节和测量,物镜和目镜之间还装有分划板,它们分别置于内管、外管和中管内,三个管彼此可以相互移动,也可以用螺钉固定。参看图2,目镜在内管中,分划板在中管中,分划板下方紧贴一块45°的全反射棱镜,棱镜与分划板的粘贴部分涂成黑色,仅留一个绿色的小十字窗口。光线从小棱镜的另一直角边入射,从45°反射面反射到分划板上,透光部分便形成一个在分划板上的明亮的十字窗。 (4)载物台——放平面镜、棱镜等光学元件用。台面下三个螺钉可调节台面的倾斜度。 (5)读数圆盘——是读数装置。由可绕仪器公共主轴转动的刻度盘和游标盘组成。度盘上有720等分刻线,格值为30′。有两个角游标。这是因为读数时,要读出两个游标处的读数值,然后取平均值,这样可以消除偏心误差。 读数方法和游标卡尺相似,这里读出的是角度。读数时,以角游标零刻线为准,读出刻度盘上的度值,再找游标上与刻度盘上刚好重合的刻线为所求分值。 2.分光计的调整原理和方法 (1)调整分光计,最后要达到下列要求: 1)平行光管发出平行光; 2)望远镜对平行光聚焦(即接收平行光); 3)望远镜、平行光管的光轴垂直仪器公共轴。 分光计调整的关键是调好望远镜,其他的调整可以以望远镜为标准。 (2)调整望远镜 1)目镜调焦 这是为了使眼睛通过目镜能清楚的看到图3所示分划板上的刻线。调焦方法是把目镜调焦手轮轻轻旋出,或旋进,从目镜中观看,直到分划板刻线清晰为止。 2)调望远镜对平行光聚焦 这是要将分划板调到物镜焦平面上,调整方法是: A)把分划板照明,将双面平面镜放到载物台上。为了便于调节,平面镜与载物台下三个调节螺钉的相对位置如图4。 图3从目镜中看到的分划板 图4载物台上双面镜放置的俯视图 B)粗调望远镜光轴与镜面垂直——用眼睛估测一下,把望远镜调成水平,再调载物台螺钉,使镜面大致与望远镜垂直。 C)观察与调节镜面反射像——固定望远镜,双手转动游标盘,于是载物台跟着一起转动。转到平面镜正好对着望远镜时,在目镜中应该看到一个绿色的亮十字随着镜面的转动而动,这是镜面反射像。如果有些模糊,只要沿着轴向移动目镜筒,直到像清晰,再旋紧目镜旋紧螺钉,则望远镜已对平行光聚焦。 3)调整望远镜光轴垂直于仪器主轴 当镜面与望远镜光轴垂直时,它的反射像应落到分划板的上十字中心,见图3。平面镜绕轴旋转180°以后,如果另一镜面的反射像也落在此处,这表明镜面平行于仪器主轴。当然,此时与镜面垂直的望远镜光轴也垂直于仪器主轴。 在调整过程中出现的某些现象是何原因?调整什么?应如何调整,这是要分析清楚地。例如,是调载物台?还是调望远镜?调到什么程度?下面简述之。 图5 载物台倾角没调好的表现及调整原理 A)载物台倾斜角没有调好的表现及调整 假设望远镜光轴已垂直仪器主轴,但载物台倾斜角没有调好,见图5。平面镜A面反射光偏上,载物台转动180°后,B面反射光偏下。在目镜中看到的现象是A面反射像在B面反射像的上方。显然,调整方法是把B面像(或A面像)向上(向下)调到两像点距离的一半,使镜面A和B的像落在分划板上同一高度。 B)望远镜光轴没调好的表现及其调整。 假设载物台已调平,但望远镜光轴不垂直于仪器主轴,见图6。在图(a)中,无论平面镜A面还是B面,反射光都偏上,反射像都落在分划板上十字线上方。在图(b)中,镜面反射光都偏下,反射像都落在上十字线的下方。显然,调整方法是只要调整望远镜仰角调节螺丝,把像调到上十字线上即可,见图(c)。 C)载物台和望远镜光轴都没调节好的表现及调节方法。 表现是两镜面反射像一上一下。先调节载物台螺钉,使两镜面反射像点等高(但没有落在上十字线上),再把像调到上十字线上,见图6(c)。 图6 望远镜光轴没调好的表现及调整原理 (3)调整平行光管发出平行光并垂直于仪器主轴 将被照明的狭缝调到平行光管物镜焦平面上,物镜将出射平行光。 调整方法是:取下平面镜和关掉目镜照明光源,狭缝对准前方水银灯光源,使望远镜转向平行光管方向,在目镜中观察狭缝,沿轴向移动狭缝筒,直到像清晰。这表明平行光管已发出平行光。 再将狭缝转向横向,调螺钉(24),将像调到中心横线上,见图7(a)。这表明平行光管已与望远镜光轴共线,所以也垂直于仪器主轴。 再将狭缝调成竖直,锁紧螺钉,见图7(b)。 图7平行光管光轴与望远镜光轴共线 图8三棱镜最小偏向角原理图 3.用最小偏向角法测三棱镜材料的折射率 见图8,一束单色光以 由图8可以看出,这时
设棱镜材料折射率为n,则
故
由此可知,要求得棱镜材料的折射率n,必须测出其顶角A和最小偏向角 | ||||||||||||||

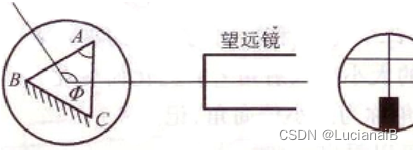

实验内容 | 实验内容 1.调整分光计(要求与调整方法见原理部分)。 2.使三棱镜光学侧面垂直于望远镜光轴。 (1)调载物台的上下台面大致平行,将棱镜放到载物台上,使棱镜三边与台下三螺钉的连线所成三边互相垂直,见图9。 图9 三棱镜在载物台上放置方法 (2)接通目镜光源,遮住从平行光管来的光。转动载物台,在望远镜中观察从侧面AC和AB反射回来的十字像,只调节台下三螺钉,使其反射像都落到上十字线处,见图10。调节时,切莫动螺钉(12)(为什么?) 图10 测棱镜顶角A 注意:每个螺钉的调节要轻微,要同时观察它对各侧面反射像的影响。调整好后的棱镜,其位置不能再动。 3.测三棱镜顶角A 固定望远镜和刻度盘。转动游标盘,使镜面AC正对望远镜,见图10。记下游标1的读数

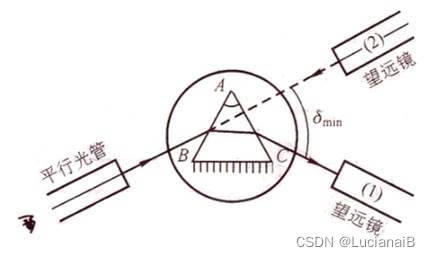

4.测三棱镜最小偏向角 (1)平行光管狭缝对准前方水银灯的光源。 (2)旋松望远镜制动螺丝和游标盘制动螺丝,把载物台及望远镜转至如图11中所示的位置(1)处,再左右微微转动望远镜,找出棱镜出射的各颜色的水银灯光谱线(各种波长的狭缝像)。 图11 测最小偏向角 (3)轻轻转动载物台(改变入射角 (4)测量 记下此时两游标处的读数
将 5.注意事项 (1)转动载物台,都是指转动游标盘带动载物台仪器转动。 (2)狭缝宽度1mm左右为宜,宽了测量误差大,窄了光通量小、谱线暗。 | ||||||||||||||
数据处理 | 测量的三棱镜顶角大小为(单位:度):60 测量的三棱镜最小偏向角大小为(单位: 度):46.29 计算得到三棱镜的折射率为:1.60 | ||||||||||||||
误差分析及思考题 | 实验结论:通过本次实验,对分光计有了一定的了解,掌握了一定的调整技术,对数据的处理更加熟练,同时完成了物理量的测量与数据处理任务,并求出三棱镜的折射率为1.60 误差分析:
(2)望远镜垂直主轴时的叉丝像位置的系统误差 (3)望远镜和主轴的垂直度的系统误差 (4)平行光管狭缝较宽引起的误差 问题思考:.
(1)点亮照明小灯,调节目镜与分划板间的距离,看清分划板上的“准线”和带有绿色的小十字窗口(目镜对分划板调焦)。(2) 将双面镜放在载物台上,使双面镜的两反射面与望远镜大致垂直。轻缓地转动载物台,从侧面观察,判断从双面镜正、反两面反射的亮十字光线能否进入望远镜内。(3)从望远镜的目镜中观察到亮十字像前后移动目镜对望远镜调焦,使亮十字像成清晰像。再调准线与目镜间距离,使目镜中既能看清准线,又能看清亮十字像。注意准线与亮十字像之间有无视差,若有视差,则需反复调节 | ||||||||||||||
教师总评 | 分 |
