DMA直接存储器存取

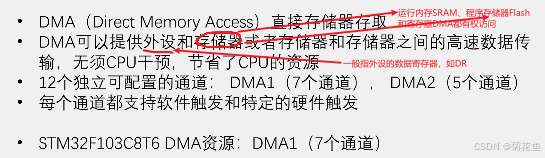

DAM简介

储存器到存储器的数据转运用软件触发；外设到存储器用硬件触发。

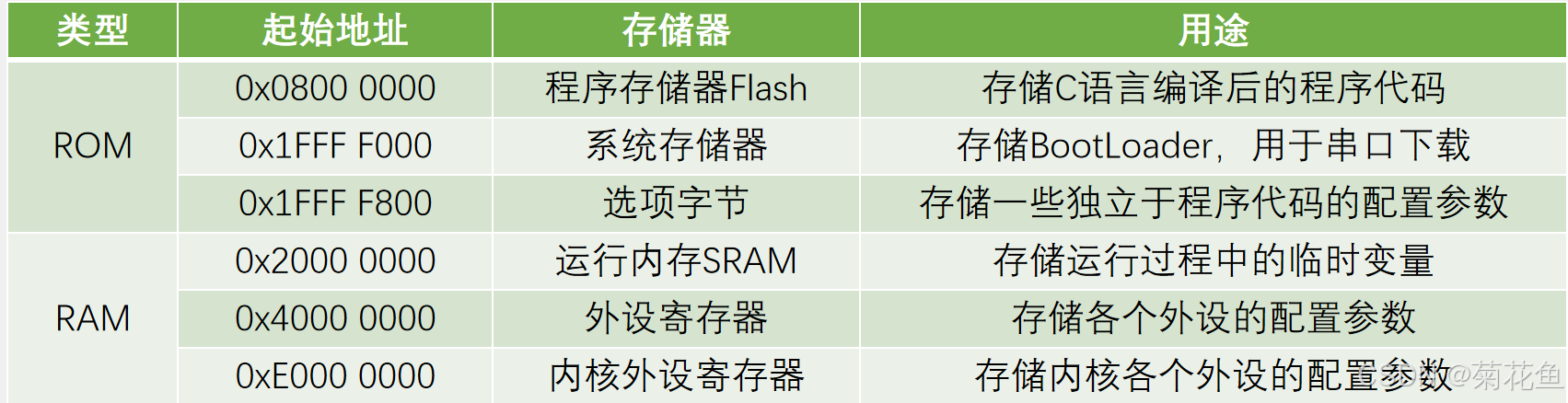

存储器映像

疑问:stm32存储程序的flash为什么又称为主闪存，这个闪是什么意思???

答：Flash Memory 最初由 Intel 在 1980 年代提出，其核心特点是 ​电可擦除​（无需紫外线擦除）和 ​快速擦写​（相比传统 EEPROM）。“Flash”一词本意是“闪光”，比喻其擦写速度极快（如闪电般瞬间完成），因此得名。

#include "stm32f10x.h"
#include "usart.h"
#include "delay.h"


int main(void)
{
	delay_init(72);

	USART1_Config();//串口初始化

	int a=0;
	int* ptr = &a;

	while(1){

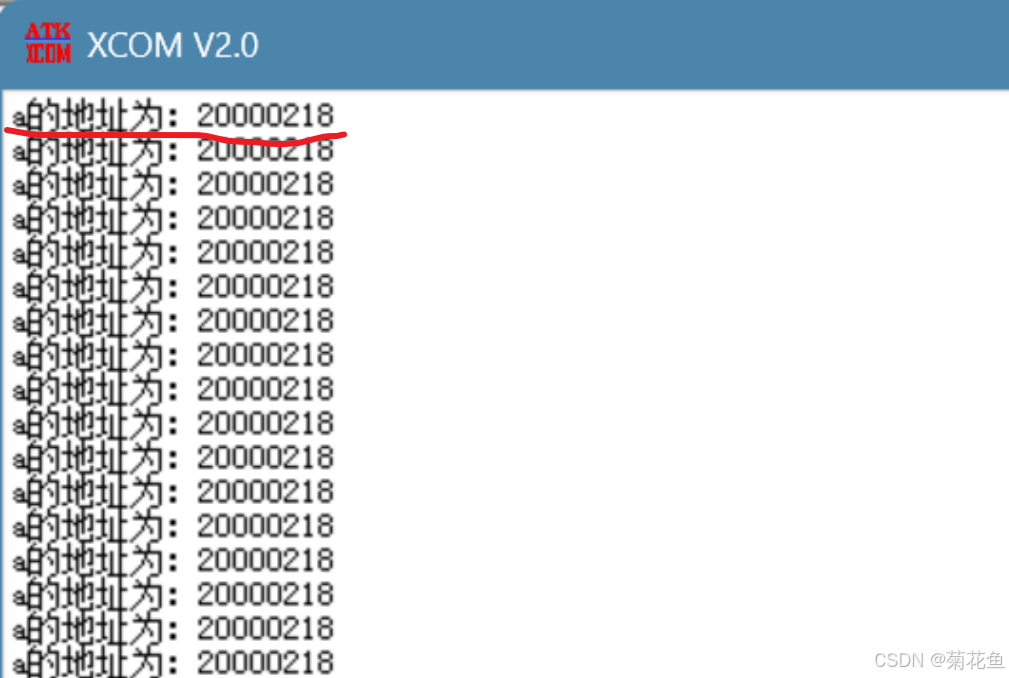

		printf("a的地址为：%p\r\n", ptr);
	}

}

*变量的地址从0x2000 0000开始*

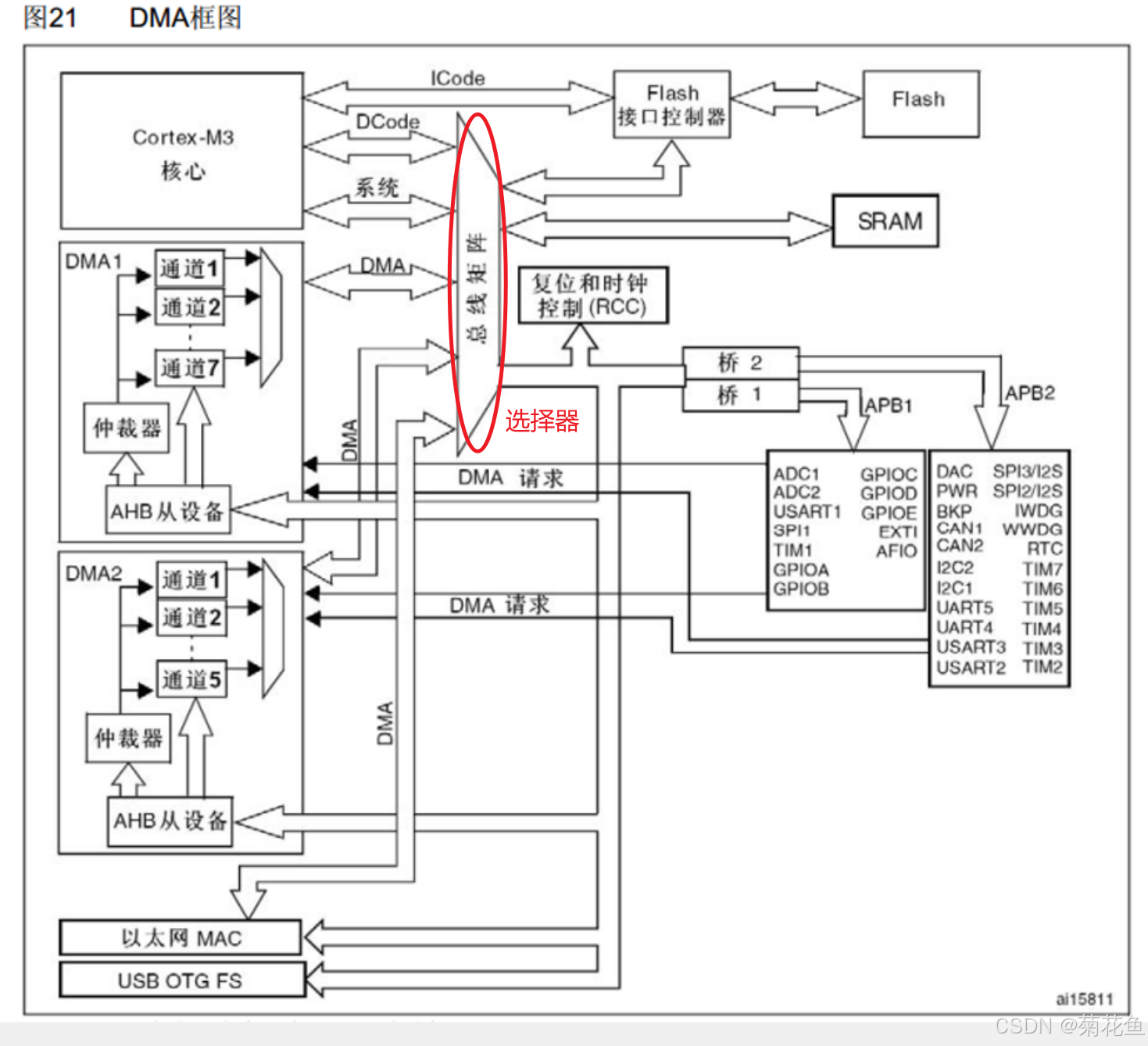

DMA框图

DMA基本结构图

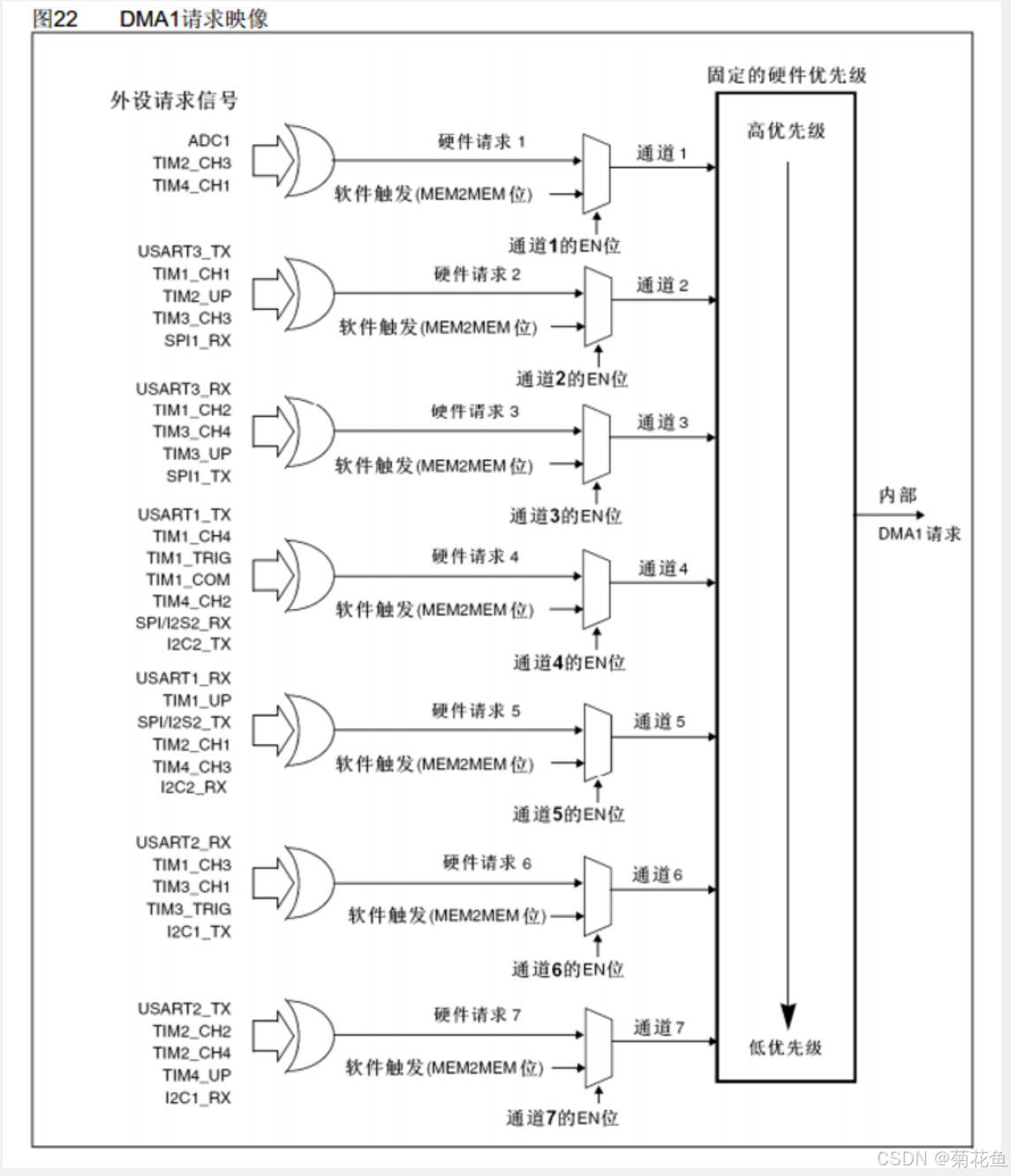

DMA请求(触发)

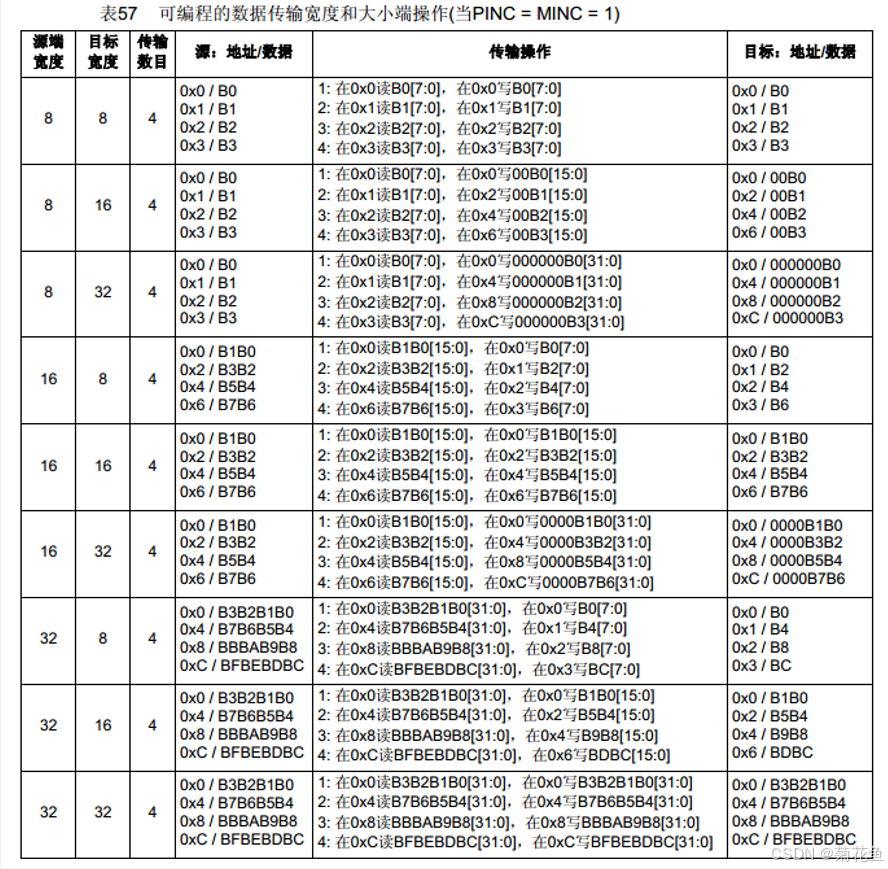

数据宽度与对齐

如果两站之间的数据宽度不一样，源端小于目标宽度时，在前面补0；源端大于目标宽度时，多出的高位舍弃掉。

通道配置过程

下面是配置 DMA 通道 x 的过程 (x 代表通道号 ) ：

1. 在 DMA_CPARx 寄存器中设置外设寄存器的地址。发生外设数据传输请求时，这个地址将是数据传输的源或目标。

2. 在 DMA_CMARx 寄存器中设置数据存储器的地址。发生外设数据传输请求时，传输的数据将从这个地址读出或写入这个地址。

3. 在 DMA_CNDTRx 寄存器中设置要传输的数据量。在每个数据传输后，这个数值递减。

4. 在 DMA_CCRx 寄存器的 PL[1:0] 位中设置通道的优先级。

5. 在 DMA_CCRx 寄存器中设置数据传输的方向、循环模式、外设和存储器的增量模式、外设和存储器的数据宽度、传输一半产生中断或传输完成产生中断。

6. 设置 DMA_CCRx 寄存器的 ENABLE 位，启动该通道。
