11中常见multisim电路仿真图介绍

一．直流叠加定理仿真

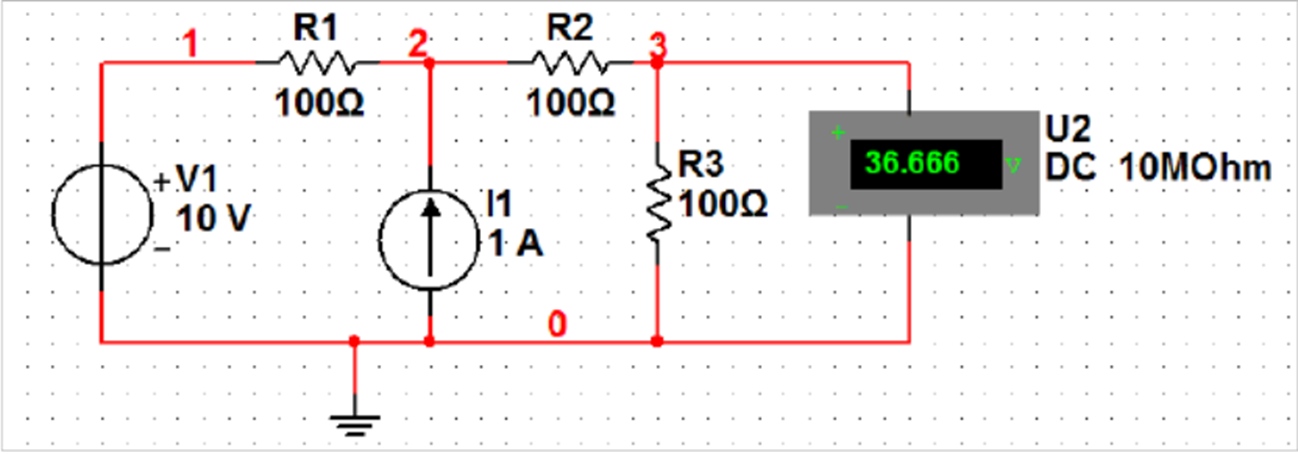

图 1.1

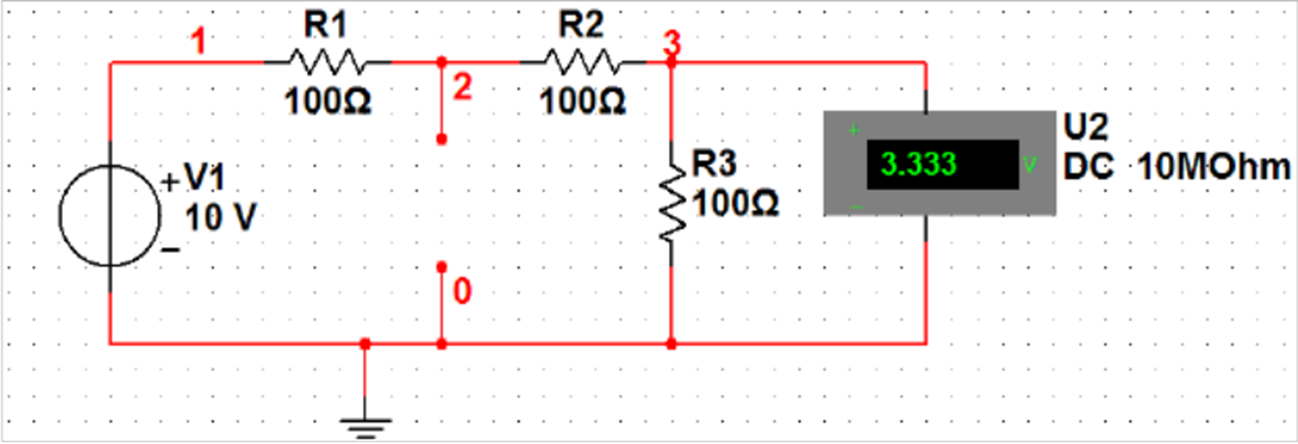

图 1.2

图 1.3

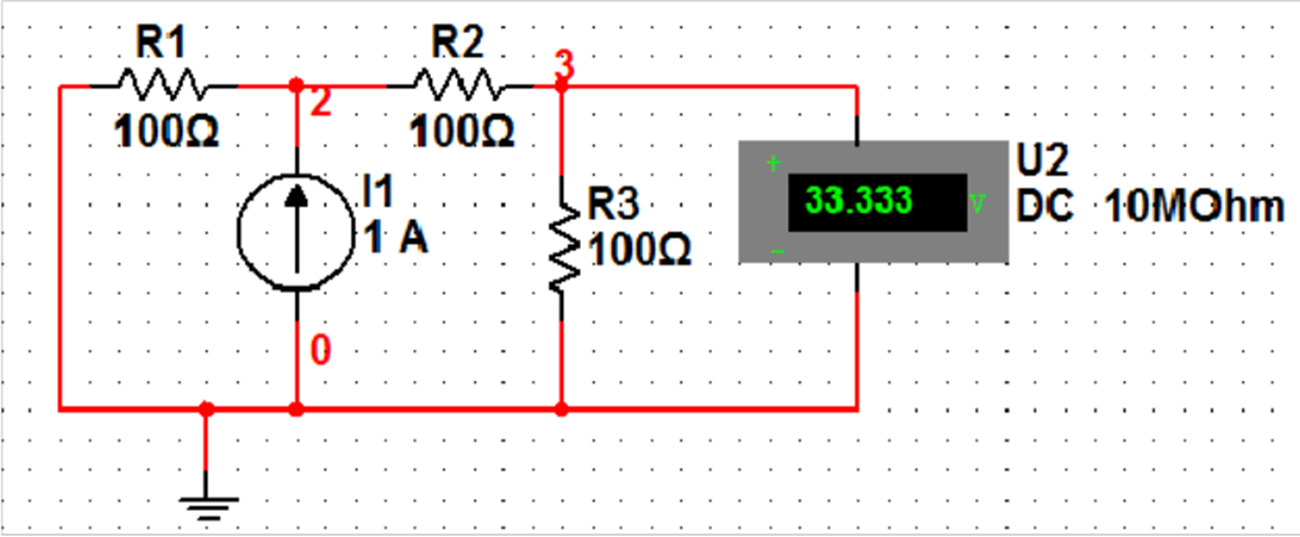

结果分析：从上面仿真结果可以看出， V1 和 I1 共同作用时 R3 两端的电压  为 36.666V；V1 和 I1 单独工作时 R3 两端的电压分别为 3.333V 和 33.333V，这两 个数值之和等于前者，符合叠加定理。

二．戴维南定理仿真

戴维南定理是指一个具有直流源的线性电路，不管它如何复杂，都可以用 一个电压源 UTH 与电阻 RTH 串联的简单电路来代替，就它们的性能而言，两者

是相同的。

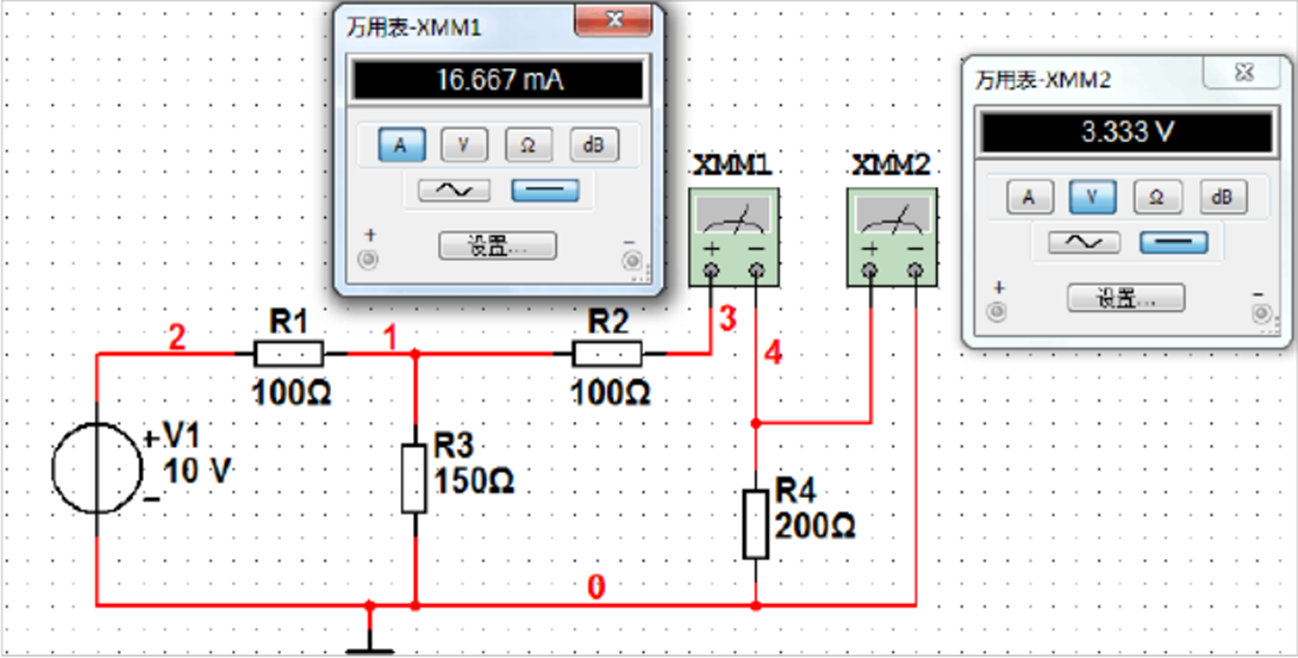

图 2.1

如上图 2.1 电路所示，可以看出在 XMM1 和 XMM2 的两个万用表的面板上 显示出电流和电压值为： IRL=16.667mA ，URL=3.333V。

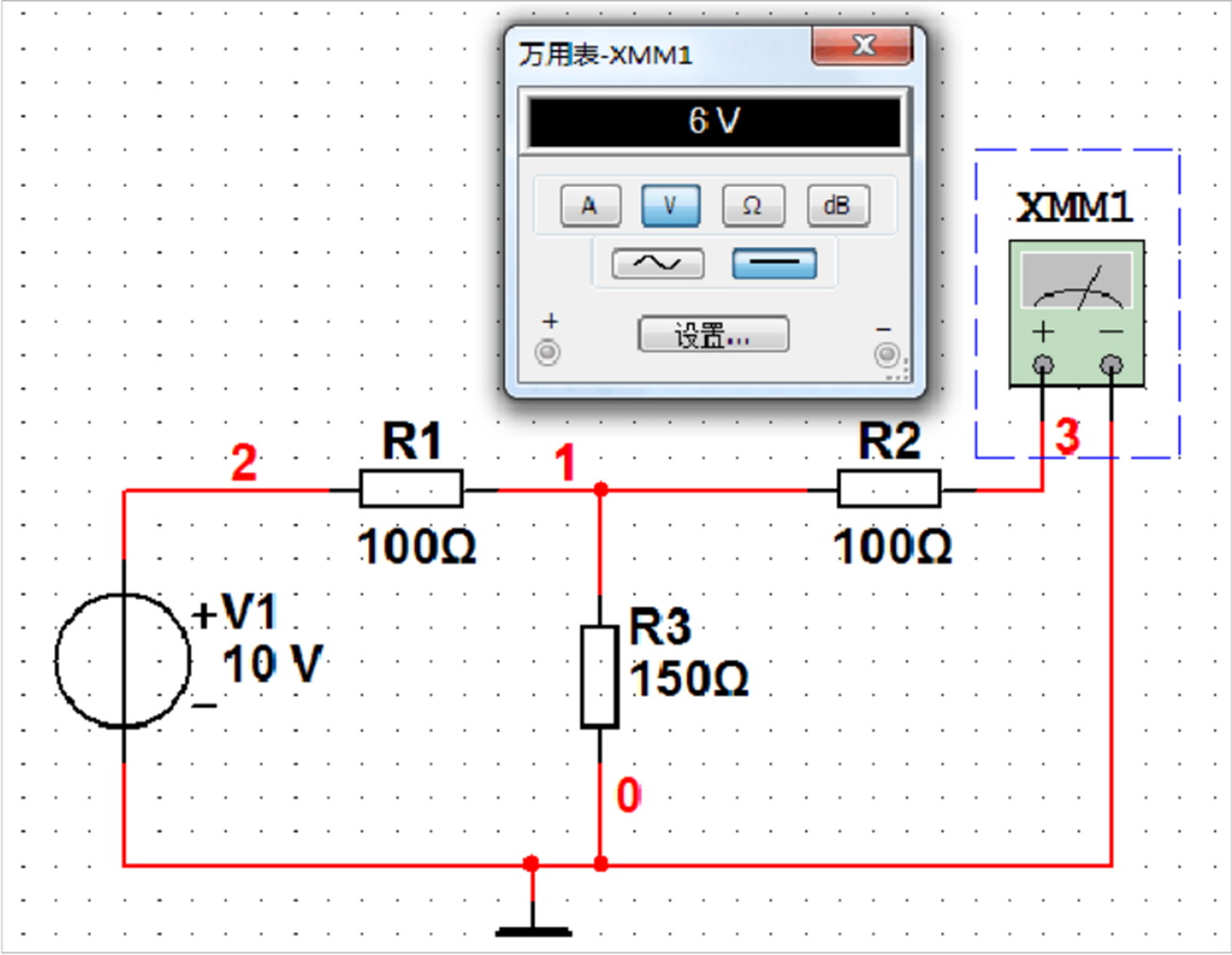

图 2.2

如上图 2.2 所示电路中断开负载 R4，用电压档测量原来 R4 两端的电压，记 该电压为 UTH，从万用表的面板上显示出来的电压为 UTH=6V。

图 2.3

在图 2.2 所测量的基础之上，将直流电源 V1 用导线替换掉，测量 R4 两端的 的电阻，将其记为 RTH，测量结果为 RTH=160Ω。

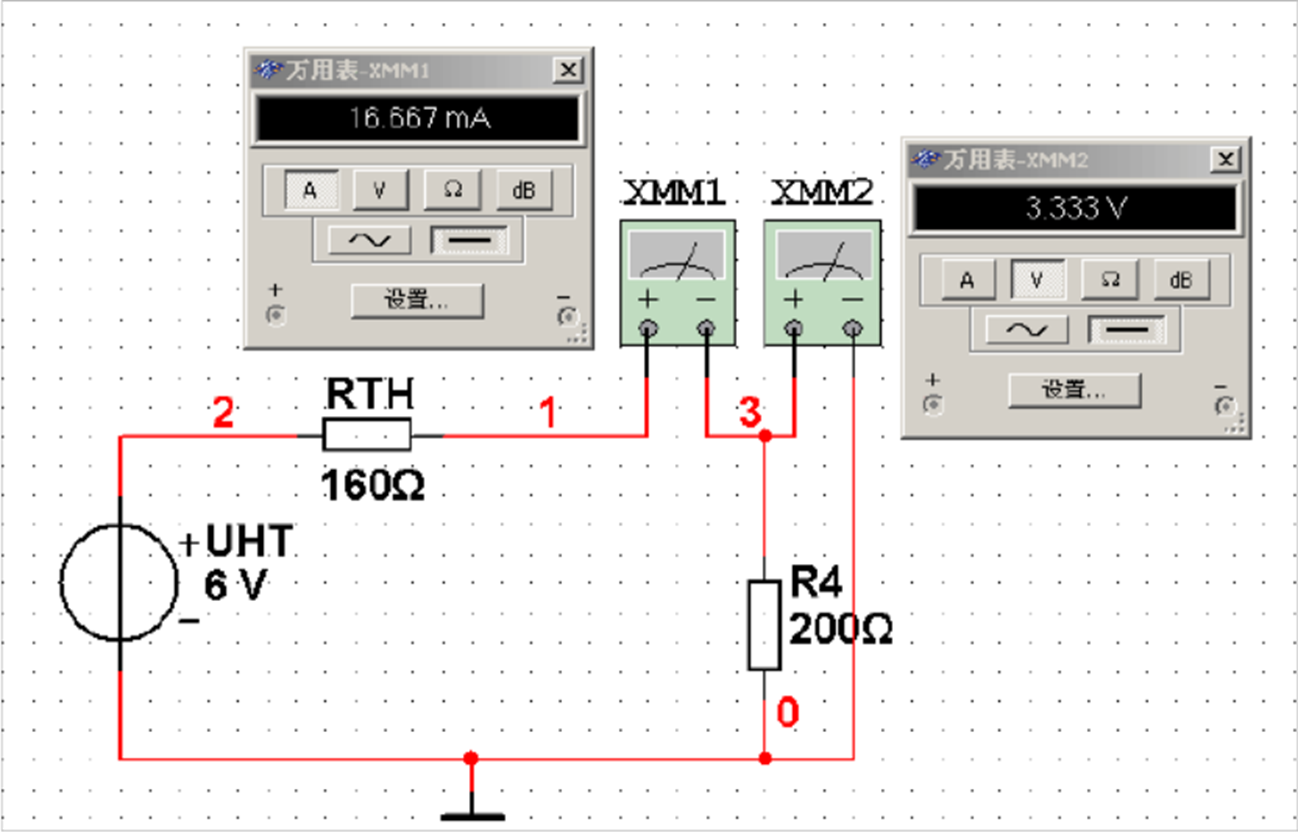

图 2.4

在 R4 和 RTH 之间串联一个万用表，在 R4 上并接一个万用表，这时可以读 出 XMM1 和 XMM2 上读数分别为： IRL1=16.667mA ，URL1=3.333V。

结果分析：从图 2.1 的测试结果和图 2.4 的测试结果可以看出两组的数据基

本一样，从而验证了戴维南定理。

三．动态电路的仿真

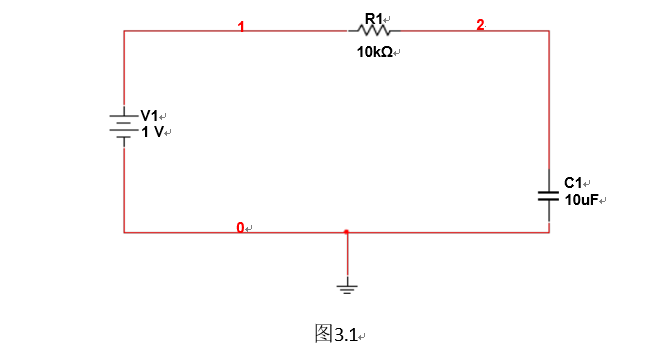

1 、一阶动态电路：

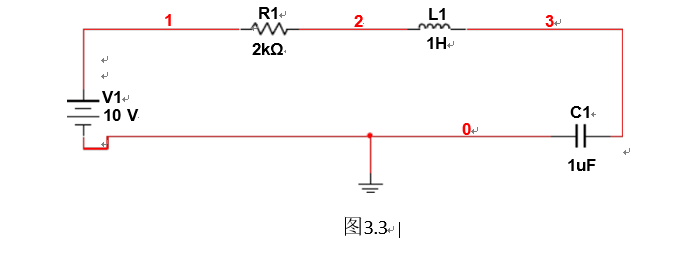

2、二阶动态电路：

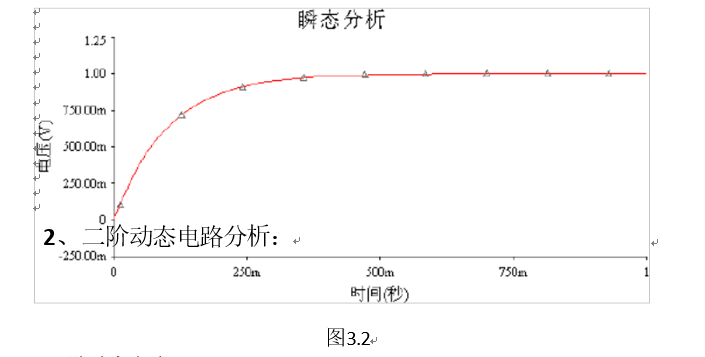

一阶动态电路中 V2 随时间的变化可以看出，在 0~500ms 之间随时间的增 大而非线性增大，大于 500ms 后趋于稳定。

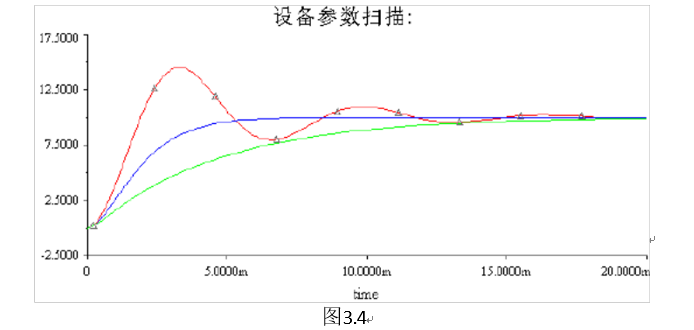

当 R1 电位器阻值分别为 500Ω,2000Ω,4700Ω时，输出瞬态波形的变化 如上图所示。

四．交流波形叠加仿真

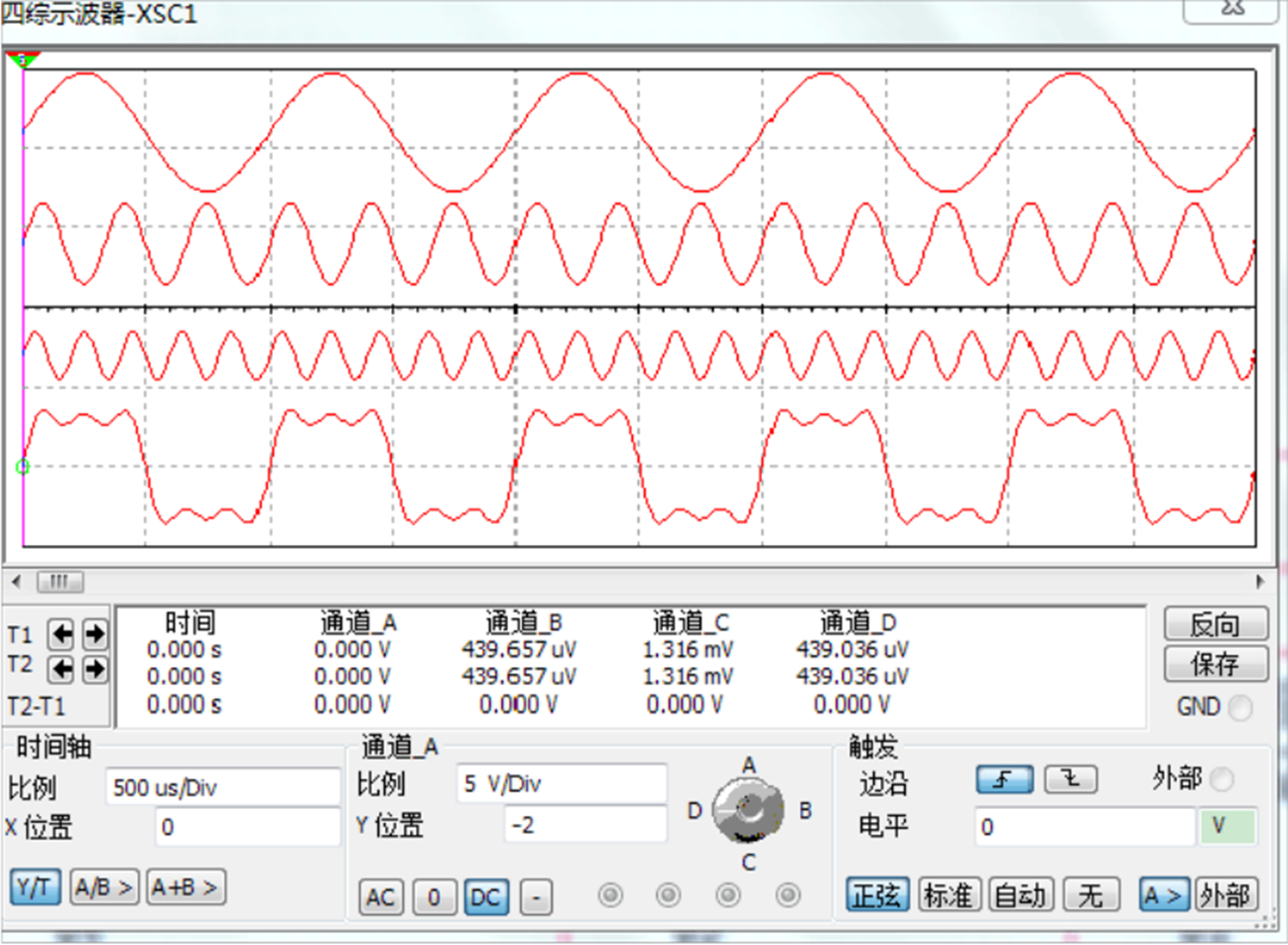

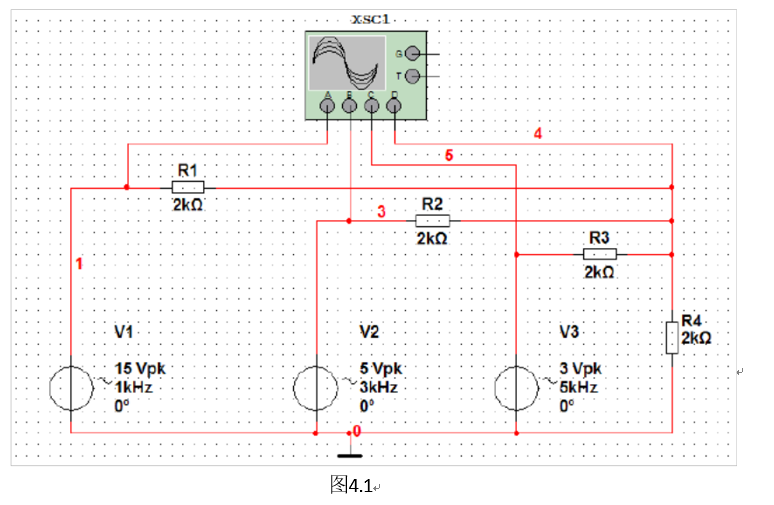

结果分析：在信号分析中， 一个周期的波形只要满足狄利克雷条件，该波  形就可以分解为傅里叶级数。图 4.1 为波形叠加仿真电路，将 1kHz 15V ，3kHz    5V 和 5kHz 3V 的 3 路正弦信号通过电阻网络予以叠加，从图4.2 可以看出示波器 D 通道的波形正好是示波器 A,B,C 通道波形的叠加，满足交流波形叠加。

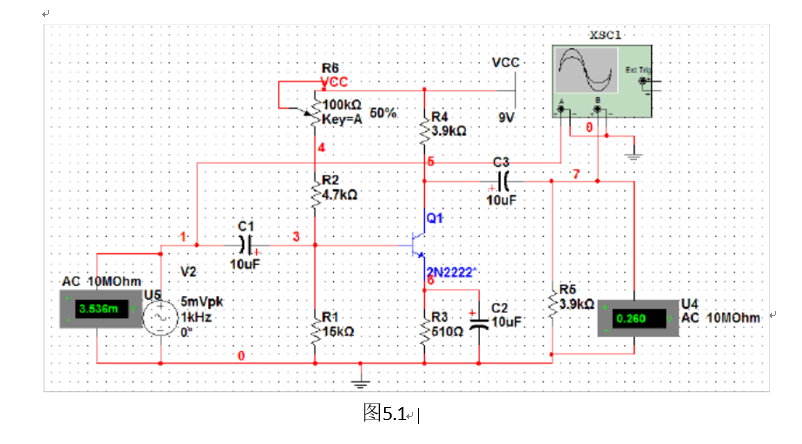

五．单管共射放大电路的仿真

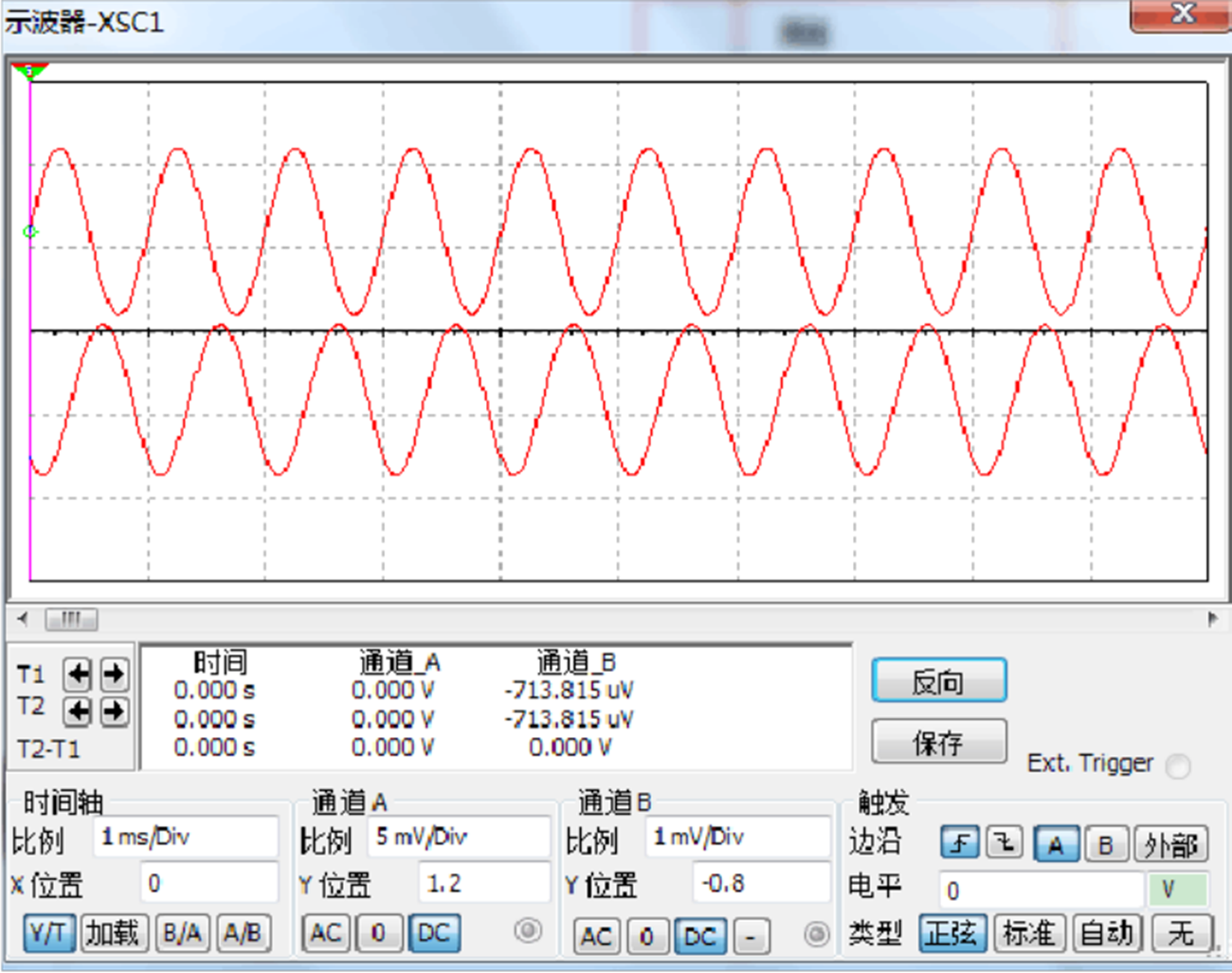

图 5.2

从图 5.2 示波器所示波形可以看出：输出波形没有失真，从图上可以读出输 出电压为 260mV，输入电压为 3.536mV，放大器的增益为：Au=260/3.536=73.5。

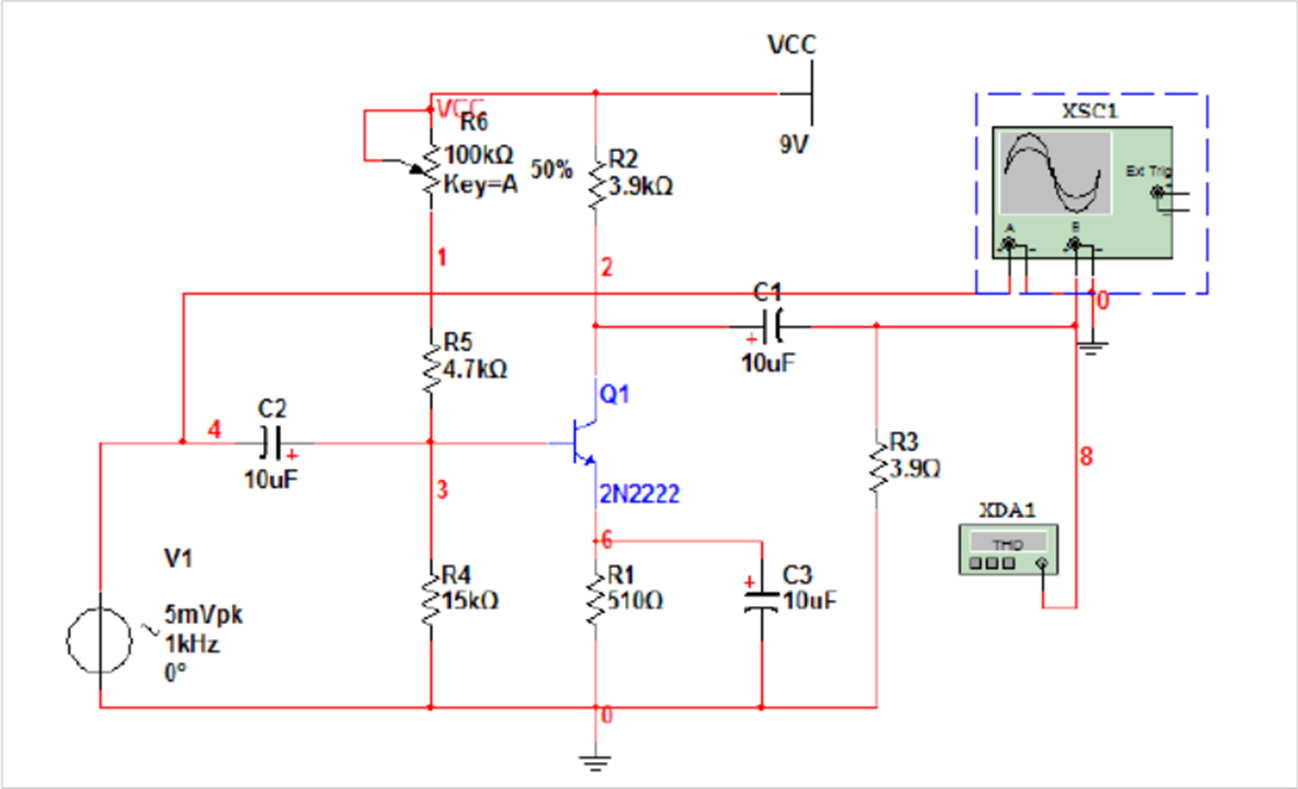

图 5.3

图 5.4

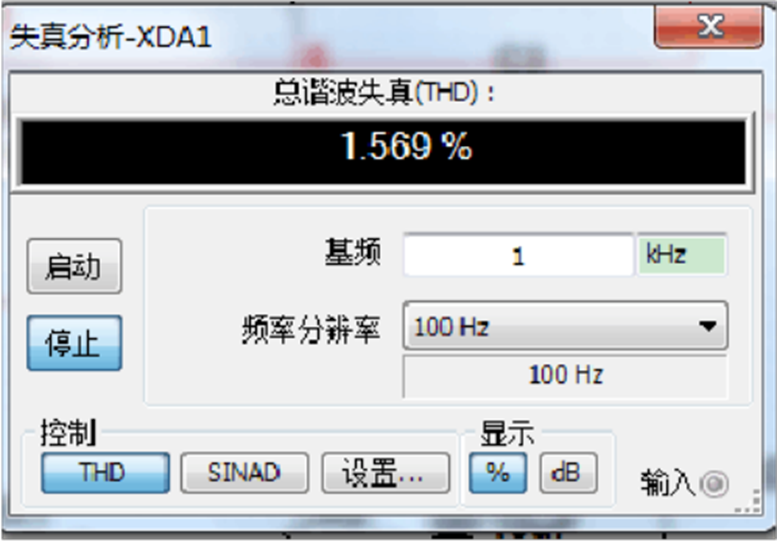

构成放大器的晶体管是一种非线性的元件，所以在实际构成的放大器都存  在一定的失真，衡量失真大小通常用失真度来表示。从图5.4 可以看出，该电路 的失真度为 1.569，在实际设计电路时，失真度是一个必不可少的技术指标。

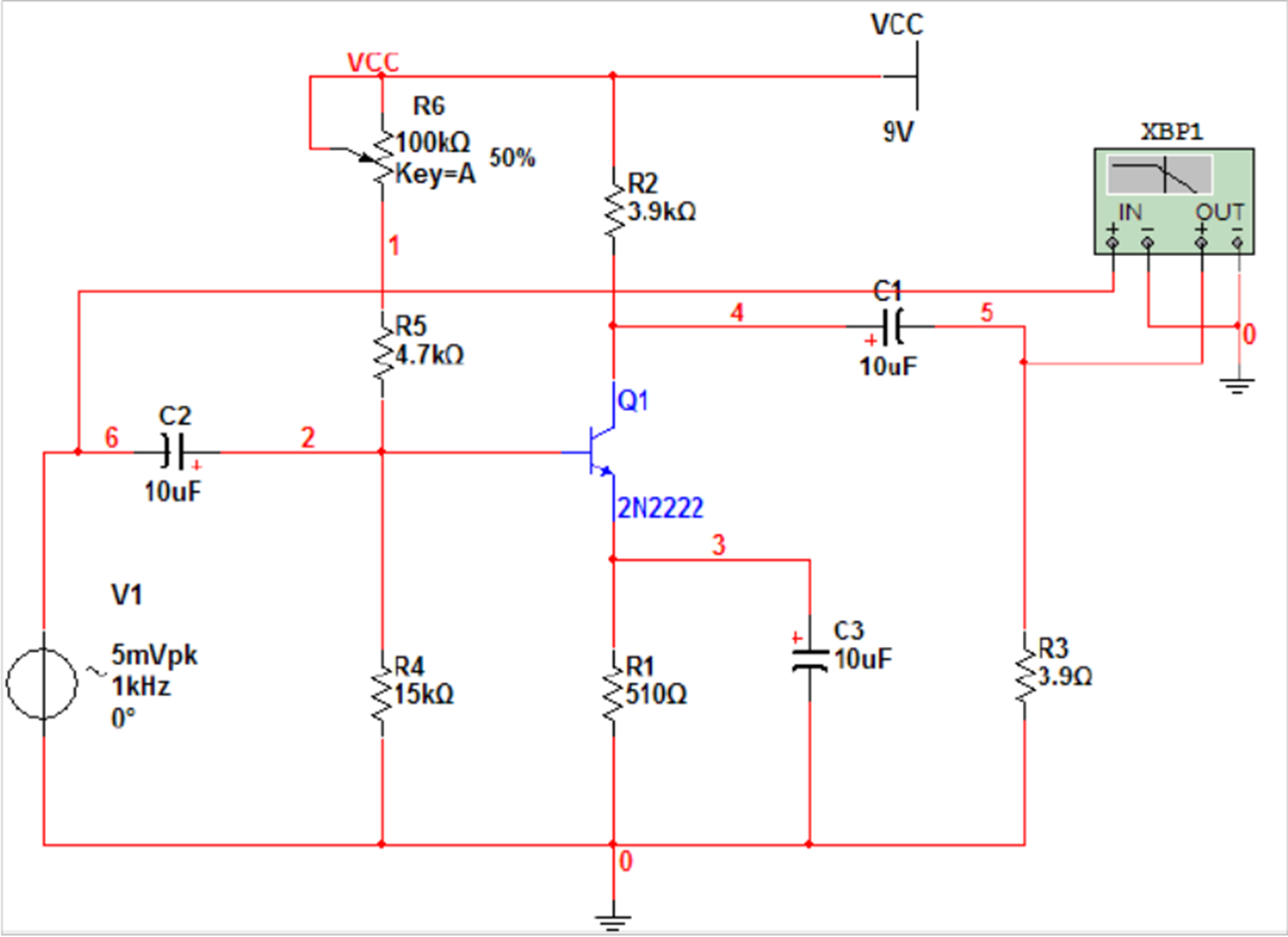

图 5.5

图 5.6

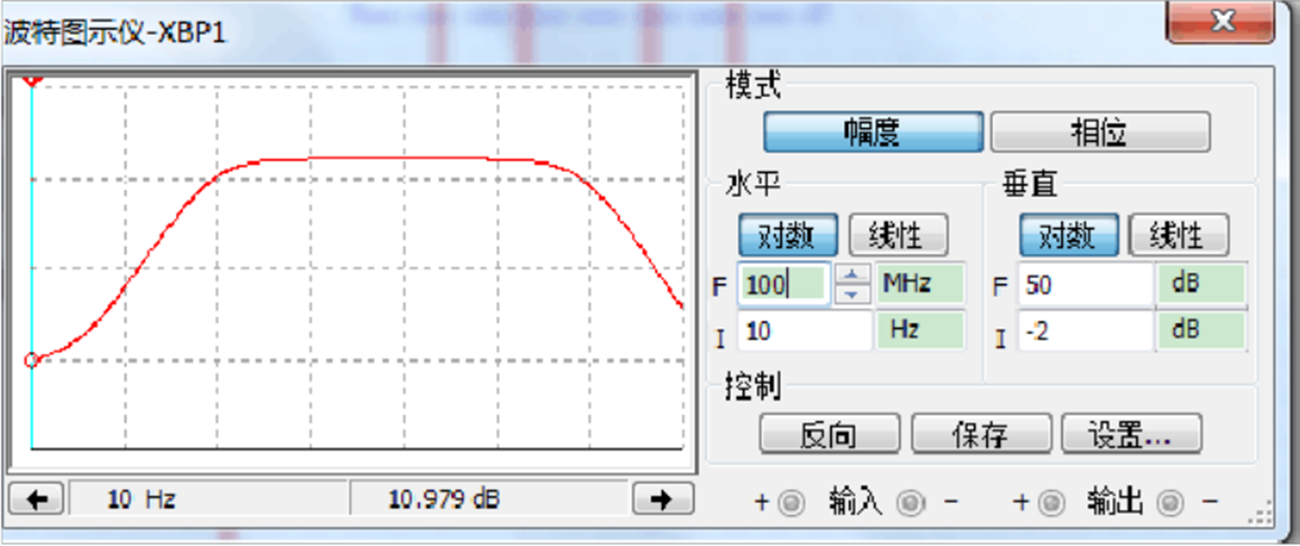

图 5.6 为电路的幅频特性，从波特图示仪可以看出电路的频率变化，为电路 的设计提供了很好的参考。

六．负反馈放大器的仿真

七．运算放大器的仿真

八．直流稳压电源的仿真

九．变量译码器应用电路

十．抢答器仿真

十一．单稳态电路仿真

第六至十一就不一一列举了，详情请点击下方链接查看：
