本文深入研究了五电平ANPC有源中点钳位型的层叠载波SPWM调制策略和悬浮电容电压控制，旨在提高逆变器性能，特别关注其在高压直流输电系统中的应用和优化。
摘要由CSDN通过智能技术生成

五电平ANPC有源中点钳位型
层叠载波SPWM调制策略
悬浮电容电压控制

ID:7150672383354040

头都给你打歪n

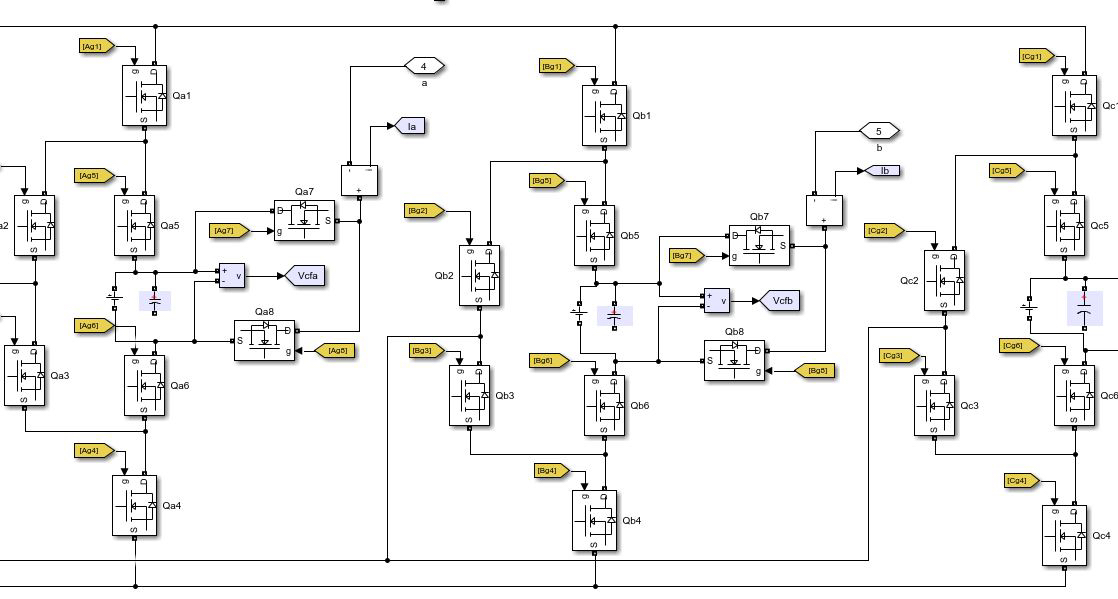

五电平ANPC有源中点钳位型是一种新型的多电平逆变器拓扑结构，它在高压直流输电系统中具有重要的应用价值。本文将从层叠载波SPWM调制策略和悬浮电容电压控制两个方面对五电平ANPC有源中点钳位型进行深入研究和分析。

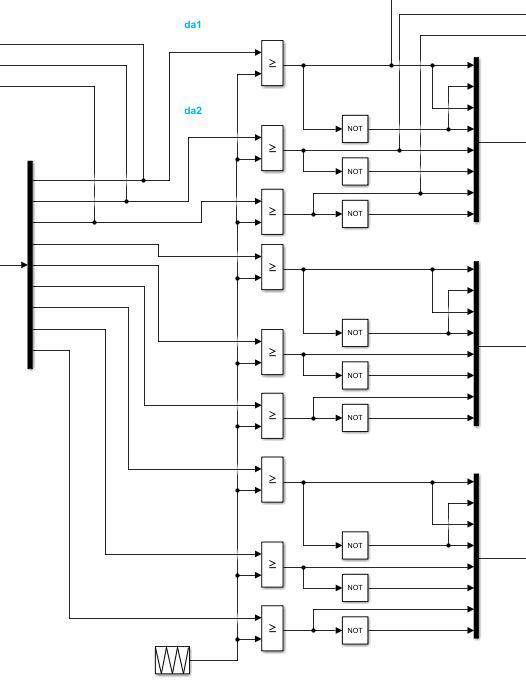

在层叠载波SPWM调制策略方面，我们首先介绍了传统的SPWM调制技术以及其在多电平逆变器中存在的问题。接着，我们引入了层叠载波SPWM调制策略，并详细阐述了其工作原理和优势。通过层叠载波SPWM调制策略，可以有效减小逆变器输出波形的谐波含量，提高逆变器的输出质量。

在悬浮电容电压控制方面，我们首先介
