网络地址转换NAT（Network Address Translation），被广泛应用于各种类型Internet接入方式和各种类型的网络中。原因很简单，NAT不仅完美地解决了IP地址不足的问题，而且还能够有效地避免来自网络外部的攻击，隐藏并保护网络内部的计算机。
   默认情况下，内部IP地址是无法被路由到外网的，内部主机10.1.1.1要与外部Internet通信，IP包到达NAT路由器时，IP包头的源地址10.1.1.1被替换成一个合法的外网IP，并在NAT转发表中保存这条记录。当外部主机发送一个应答到内网时，NAT路由器受到后，查看当前NAT转换表，用10.1.1.1替换掉这个外网地址。
   NAT将网络划分为内部网络和外部网络两部分，局域网主机利用NAT访问网络时，是将局域网内部的本地地址转换为全局地址（互联网合法的IP地址）后转发数据包；
   NAT分为两种类型：NAT（网络地址转换）和NAPT（网络端口地址转换IP地址对应一个全局地址）。
静态NAT：实现内部地址与外部地址一对一的映射。现实中，一般都用于服务器；
动态NAT：定义一个地址池，自动映射，也是一对一的。现实中，用得比较少；
NAPT：使用不同的端口来映射多个内网IP地址到一个指定的外网IP地址，多对一。

学习任务

新建Packet Tracer拓扑图
R1为公司出口路由器，其与外部路由器之间通过V.35电缆串口连接，DCE端连接在R1上，配置其时钟频率64000；
配置PC机、服务器及路由器接口IP地址；
在各路由器上配置静态路由协议，让PC间能相互Ping通；
在R1上配置静态NAT。
在R1上定义内外网络接口。
验证主机之间的互通性。

实验设备

PC 1台；Server-PT 1台；Switch_2950-24 1台；Router-PT 2台；直连线；交叉线；DCE串口线

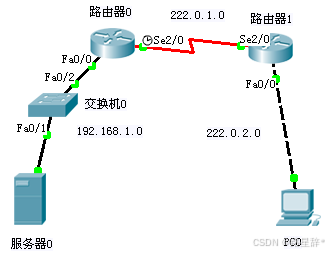

实验拓扑

实验步骤

Server-PT
   192.168.1.2
   255.255.255.0
   192.168.1.1
PC0
   222.0.2.2
   255.255.255.0
   222.0.2.1
Router0
   en
   conf t
   host R0
   int fa 0/0
   ip address 192.168.1.1 255.255.255.0
   no shutdown
   int s 2/0
   ip address 222.0.1.1 255.255.255.0
   clock rate 64000
no shutdown
Router1
   en
   conf t
   host R1
   int s 2/0
   ip address 222.0.1.2 255.255.255.0
   no shut
   int fa 0/0
   ip address 222.0.2.1 255.255.255.0
   no shutdown
Router0
   exit;
   ip route 222.0.2.0 255.255.255.0 222.0.1.2
Router1
   exit
   ip route 192.168.1.0 255.255.255.0 222.0.1.1
   end
   show ip route
PC0
   CMD
       ping 192.168.1.2 (success)
   Web浏览器
       http://192.168.1.2 (success)
Router0
   int fa 0/0
   ip nat inside //指明这个端口是对内的端口
   int s 2/0
   ip nat outside //指明这个端口是对外的端口
   exit
   ip nat inside source static 192.168.1.2 222.0.1.3 //配置端口映射，指明外界对220.0.1.3的访问被静态的转换到内网192.168.1.2上。
   end
   show ip nat translations
PC0
   Web浏览器
       http://222.0.1.3 (success)
Router0
   show ip nat translations
