这是一个极少人真正做成功的实验，但本文中是真正成功的！本文摘自已数十次重印的华为指定官方教材、十三五重点图书——《华为交换机学习指南》（第二版），以全程验证方式介绍了通过Dot1q终结子接口接入MPLS VLL L2VPN的配置方法。

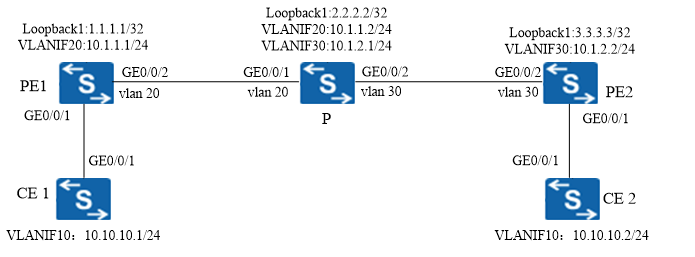

图8-14是Dot1q终结子接口接入VLL配置示例的拓扑结构。CE1、CE2分别通过VLAN方式接入PE1和PE2。CE1和CE2之间建立Martini方式的VLL，现要求通过Dot1q终结子接口使CE1和CE2的用户网络可以互通。

图8-14 Dot1q终结子接口接入VLL配置示例的拓扑结构

配置思路分析

要在PE1和PE2之间建立VLL连接，需要在骨干网相关设备（PE1、P、PE2）上配置路由协议实现互通，并开启MPLS功能。本例使用缺省隧道策略，建立LDP LSP作为传输业务数据的隧道。

要使CE用户通过VLL建立二层连接，需要在PE上启用MPLS L2VPN功能，创建VC连接。想要通过一个物理接口连接多个不同VLAN中的业务，需要在PE连接CE的接口上配置多个Dot1q子接口分别接入不同VLAN中的业务。有关MPLS VLL的相关知识和配置方法参见《华为MPLS VPN学习指南》（第二版）。

因为Dot1q子接口只接受带标签的帧，在本示例中，可在CE上配置VLANIF接口，模拟用户发送数据包，然后通过VLANIF接口转发进行帧封装时，打上对应的VLAN标签。假设本示例中Dot1q子接口要终结VLAN 10中的业务，所以要在CE1和CE2上分别创建VLAN 10和VLANIF10接口，CE1和CE2上的VLANIF10接口的IP地址在同一子网，分别是10.10.0.1/24和10.10.0.2/24。另外，通过在CE上创建VLANIF10接口，可直接在CE上模拟用户之间的三层互通测试。

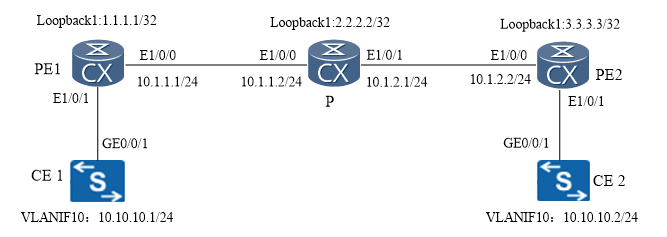

【说明】因为模拟器的交换机不支持创建以太网子接口，故如果要在模拟器中做本实验，PE1、P、PE2均用一台路由器代替，而且，PE1和PE2必须使用模拟器中的CX设备，不能是普通的路由器，否则实验做不成功（这是重点！！）。图8-15是在模拟器中配置通过Dot1q终结子接口接入VLL实验的拓扑结构，骨干网中的PE1、P和PE2都是模拟器中的CX设备。此时利用PE1、PE2的三层以太网接口E1/0/1上直接创建子接口，在E1/0/1接口上不用，也不能进行Trunk类型配置。

图8-15 在模拟器中配置通过Dot1q终结子接口接入VLL实验的拓扑结构

2. 配置步骤

（1）按图11-14中的标注，配置CE、PE和P的各接口所属VLAN和VLANIF接口的IP地址。

CE1上的配置

在CE1上创建VLAN 10和VLANIF10接口，配置VLANIF10接口的IP地址，使CE1发送给PE1的报文带有一层VLAN标签，配置GE0/0/1接口允许VLAN 10带标签通过（接口的PVID值保持缺省的VLAN 1即可）。

<HUAWEI> system-view

[HUAWEI] sysname CE1

[CE1] vlan batch 10

[CE1] interface gigabitethernet 0/0/1

[CE1-GigabitEthernet0/0/1] port link-type trunk

[CE1-GigabitEthernet0/0/1] port trunk allow-pass vlan 10

[CE1-GigabitEthernet0/0/1] quit

[CE1] interface vlanif 10

[CE1-Vlanif10] ip address 10.10.10.1 24

[CE1-Vlanif10] quit

CE2上的配置

在CE2上创建VLAN 10和VLANIF10接口，配置VLANIF10接口的IP地址，使CE1发送给PE2的报文带有一层VLAN标签，配置GE0/0/1接口允许VLAN 10带标签通过（接口的PVID值保持缺省的VLAN 1即可）。

<HUAWEI> system-view

[HUAWEI] sysname CE2

[CE2] vlan batch 10

[CE2] interface gigabitethernet 0/0/0

[CE2-GigabitEthernet0/0/1] port link-type trunk

[CE2-GigabitEthernet0/0/1] port trunk allow-pass vlan 10

[CE2-GigabitEthernet0/0/1] quit

[CE2] interface vlanif 10

[CE2-Vlanif10] ip address 10.10.10.2 24

[CE2-Vlanif10] quit

PE1上的配置

创建VLAN 20和VLANIF20接口，配置VLANIF20接口的IP地址，GE0/0/2接口可以配置为任意类型，在此以Access类型进行介绍。

【说明】如果是在模拟器中做实验，PE1必须使用模拟器中的CX设备，只需在连接P的E1/0/0三层以太网接口（参见图8-15）上配置与以下VLANIF20接口相同的IP地址即可，不用创建VLAN和VLANIF20接口，也不用配置接口加入VLAN和VLANIF接口的IP地址。后面的P和PE2也要采用CX设备，配置方法相同，不再赘述。

<HUAWEI> system-view

[HUAWEI] sysname PE1

[PE1] vlan batch 20

[PE1] interface gigabitethernet 0/0/2

[PE1-GigabitEthernet0/0/2] port link-type access

[PE1-GigabitEthernet0/0/2] port default vlan 20

[PE1-GigabitEthernet0/0/0] quit

[PE1] interface vlanif 20

[PE1-Vlanif20] ip address 10.1.1.1 24

[PE1-Vlanif20] quit

P上的配置

创建VLAN 20、VLAN 30和VLANIF20、VLANIF30接口，配置VLANIF20和VLANIF30接口的IP地址，GE0/0/1和GE0/0/2接口可以配置为任意类型，在此以Access类型进行介绍。

<HUAWEI> system-view

[HUAWEI] sysname P

[P] vlan batch 20 30

[P] interface gigabitethernet 0/0/1

[P-GigabitEthernet0/0/1] port link-type access

[P-GigabitEthernet0/0/1] port default vlan 20

[P-GigabitEthernet0/0/1] quit

[P] interface gigabitethernet 2/0/0

[P-GigabitEthernet0/0/0] port link-type access

[P-GigabitEthernet0/0/0] port default vlan 30

[P-GigabitEthernet2/0/0] quit

[P] interface vlanif 20

[P-Vlanif20] ip address 10.1.1.2 24

[P-Vlanif20] quit

[P] interface vlanif 30

[P-Vlanif30] ip address 10.1.2.1 24

[P-Vlanif30] quit

PE2上的配置

创建VLAN 30和VLANIF30接口，配置VLANIF30接口的IP地址，GE0/0/2接口可以配置为任意类型，在此以Access类型进行介绍。

<HUAWEI> system-view

[HUAWEI] sysname PE2

[PE2] vlan batch 30

[PE2] interface gigabitethernet 0/0/2

[PE2-GigabitEthernet0/0/2] port link-type access

[PE2-GigabitEthernet0/0/2] port default vlan 20

[PE2-GigabitEthernet0/0/0] quit

[PE2] interface vlanif 20

[PE2-Vlanif20] ip address 10.1.2.2 24

[PE2-Vlanif20] quit

（2）在MPLS骨干网上配置IGP路由，本示例中使用OSPF协议。

配置OSPF路由时，注意需要发布PE1、P和PE2作为LSR ID的32位Loopback接口地址对应的主机路由。

PE1上的配置

[PE1] interface loopback 1

[PE1-LoopBack1] ip address 1.1.1.1 32

[PE1-LoopBack1] quit

[PE1] router id 1.1.1.1

[PE1] ospf 1

[PE1-ospf-1] area 0

[PE1-ospf-1-area-0.0.0.0] network 1.1.1.1 0.0.0.0 #---发布Loopback1接口的主机路由

[PE1-ospf-1-area-0.0.0.0] network 10.1.1.0 0.0.0.255 #---发布VLANIF20接口所在网段的路由

[PE1-ospf-1-area-0.0.0.0] quit

[PE1-ospf-1] quit

P上的配置

[P] interface loopback 1

[P-LoopBack1] ip address 2.2.2.2 32

[P-LoopBack1] quit

[P] router id 2.2.2.2

[P] ospf 1

[P-ospf-1] area 0

[P-ospf-1-area-0.0.0.0] network 2.2.2.2 0.0.0.0

[P-ospf-1-area-0.0.0.0] network 10.1.1.0 0.0.0.255

[P-ospf-1-area-0.0.0.0] network 10.2.2.0 0.0.0.255

[P-ospf-1-area-0.0.0.0] quit

[P-ospf-1] quit

PE2上的配置

[PE2] interface loopback 1

[PE2-LoopBack1] ip address 3.3.3.3 32

[PE2-LoopBack1] quit

[PE2] router id 3.3.3.3

[PE2] ospf 1

[PE2-ospf-1] area 0

[PE2-ospf-1-area-0.0.0.0] network 3.3.3.3 0.0.0.0

[PE2-ospf-1-area-0.0.0.0] network 10.2.2.0 0.0.0.255

[PE2-ospf-1-area-0.0.0.0] quit

[PE2-ospf-1] quit

以上配置完成后，PE1、P、PE2之间应能建立OSPF邻居关系，执行display ospf peer命令可以看到邻居状态为Full。执行display ip routing-table命令可以看到PE之间学习到对方的Loopback1接口路由。图8-16是在PE1上执行display ip routing-table命令的输出（图中的出接口是在模拟器中采用CX设备做实验时的使用的接口，参见图8-15），从中可以看出PE1已学习到了P和PE2上的Loopback1接口对应的主机OSPF路由，以及P与PE2之间直连的10.2.2.0/24网段OSPF路由。

图8-16 在PE1上执行display ip routing-table命令的输出

（3）在MPLS骨干网上配置MPLS基本能力和LDP。

PE1上的配置。

在系统视图下，以及连接骨干网其它设备的接口下分别开启MPLS和LDP功能。

【说明】采用模拟器做实验时，因为PE1上不创建VLANIF20接口，需要在连接P的三层以太网接口E1/0/0上开启MPLS和LDP功能，后面的P和PE2采用模拟器中的CX设备时，配置方法类似，不再赘述。

[PE1] mpls lsr-id 1.1.1.1

[PE1] mpls

[PE1-mpls] quit

[PE1] mpls ldp

[PE1-mpls-ldp] quit

[PE1] interface vlanif 20

[PE1-Vlanif20] mpls

[PE1-Vlanif20] mpls ldp

[PE1-Vlanif20] quit

P上的配置

[P] mpls lsr-id 2.2.2.2

[P] mpls

[P-mpls] quit

[P] mpls ldp

[P-mpls-ldp] quit

[P] interface vlanif 20

[P-Vlanif20] mpls

[P-Vlanif20] mpls ldp

[P-Vlanif20] quit

[P] interface vlanif 30

[P-Vlanif30] mpls

[P-Vlanif30] mpls ldp

[P-Vlanif30] quit

PE2上的配置

[PE2] mpls lsr-id 3.3.3.3

[PE2] mpls

[PE2-mpls] quit

[PE2] mpls ldp

[PE2-mpls-ldp] quit

[PE2] interface vlanif 30

[PE2-Vlanif30] mpls

[PE2-Vlanif30] mpls ldp

[PE2-Vlanif30] quit

（4）在PE之间建立远端LDP会话。

PE1上的配置

[PE1] mpls ldp remote-peer 3.3.3.3

[PE1-mpls-ldp-remote-3.3.3.3] remote-ip 3.3.3.3

[PE1-mpls-ldp-remote-3.3.3.3] quit

PE2上的配置

[PE2] mpls ldp remote-peer 1.1.1.1

[PE2-mpls-ldp-remote-1.1.1.1] remote-ip 1.1.1.1

[PE2-mpls-ldp-remote-1.1.1.1] quit

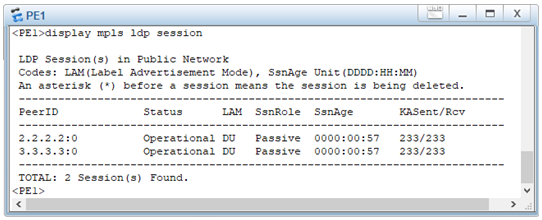

上述配置完成后，可在PE1、PE2上执行display mpls ldp session命令查看LDP会话的建立情况。图8-17是在PE1上执行display mpls ldp session命令的输出，从中可以看到PE1与P和PE2都建立LDP会话，其中与P建立的是本地会话，与PE2建立的是远端LDP会话。

图8-17 在PE1上执行display mpls ldp session命令的输出

（5）在两PE上开启MPLS L2VPN，并通过Dot1q子接口与对端PE建立VLL VC连接。

PE1上的配置

配置接入CE1的GE0/0/1接口为Trunk类型（也可以是Hybrid类型），然后创建终结VLAN 10的GE0/0/1.1 Dot1q终结子接口，与PE2建立VLL VC连接。

【说明】在采用模拟器做实验时，PE1采用CX设备，连接CE1的接口为E1/01三层以太网接口，不用配置设备的VCMP角色和接口链路类型，直接创建并配置Dot1q终结子接口，但要先在终结子接口下先要使用encapsulation dot1q-termination命令指定子接口的封装类型为dot1q类型（这也是重点！！），然后才能配置Dot1q终结VLAN。PE2上的配置方法类似。

[PE1] mpls l2vpn

[PE1-l2vpn] quit

[PE1] vcmp role silent

[PE1] interface gigabitethernet0/0/1

[PE1-GigabitEthernet0/0/0] port link-type hybrid

[PE1-GigabitEthernet0/0/0] quit

[PE1] interface gigabitethernet0/0/1.1

[PE1-GigabitEthernet0/0/1.1] dot1q termination vid 10

[PE1-GigabitEthernet0/0/1.1] mpls l2vc 3.3.3.3 101

[PE1-GigabitEthernet0/0/1.1] quit

【注意】一个Dot1q终结子接口只能与一条VC连接进行进行绑定，而且Dot1q终结子接口只能终结一个VLAN。多条VC连接不能共用同一个Dot1q终结子接口。

PE2上的配置

配置接入CE2的GE0/0/1接口为Trunk类型（也可以是Hybrid类型），然后创建终结VLAN 10的GE0/0/1.1 Dot1q终结子接口，与PE1建立VLL VC连接。

[PE2] mpls l2vpn

[PE2-l2vpn] quit

[PE2] vcmp role silent

[PE2] interface gigabitethernet0/0/1

[PE2-GigabitEthernet0/0/0] port link-type hybrid

[PE2-GigabitEthernet0/0/0] quit

[PE2] interface gigabitethernet0/0/1.1

[PE2-GigabitEthernet0/0/1.1] dot1q termination vid 10

[PE2-GigabitEthernet0/0/1.1] mpls l2vc 1.1.1.1 101

[PE2-GigabitEthernet0/0/1.1] quit

【说明】因为Dot1q终结子接口在收到帧后会剥除帧中的VLAN标签，帧到了对端Dot1q终结子接口后，又会打上本地子接口所终结的VLAN对应的VLAN标签，所以两端Dot1q终结子接口所终结的VLAN可以相同，也可以不同，只需要两端的主机IP地址在同一子网就可以实现互通（这是非常宝贵的经验哦）。QinQ终结子接口也一样。

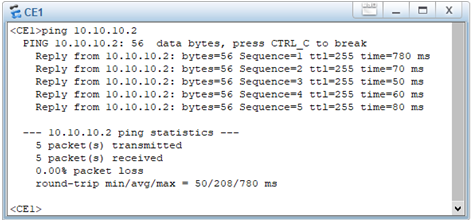

3. 配置结果验证

以上配置完成后，可以进行以下配置结果验证。

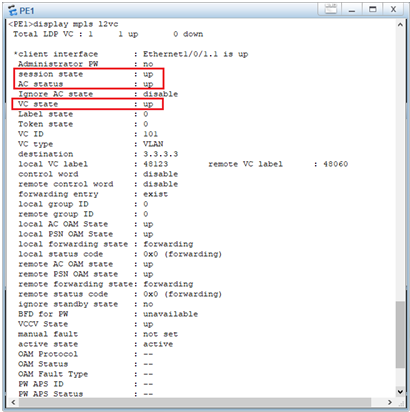

（1）在PE1、PE2上执行display mpls l2vc命令查看L2VPN连接信息。图11-18是在PE1上执行display mpls l2vc命令的输出（在模拟器中做实验时对应的子接口编号为ethernet1/0/1.1），从中可以看到已建立了一条VC，状态为UP。
