  1. 原理图及PCB注释不支持中文显示
  2. 在原理图和PCB之间交互布线时，只能在原理图中选中一个元器件在PCB中显示
  3. 在PCB文件中，不支持同时选择选择多个元器件并修改其属性，只能一个一个元器件的修改
  4. 不同厂家得Kicad元器件库，有不同的字段名，不统一，不方便处理，
    Digi-key的封装库字段名称：

Digi-key

立创商城的封装库字段名称：

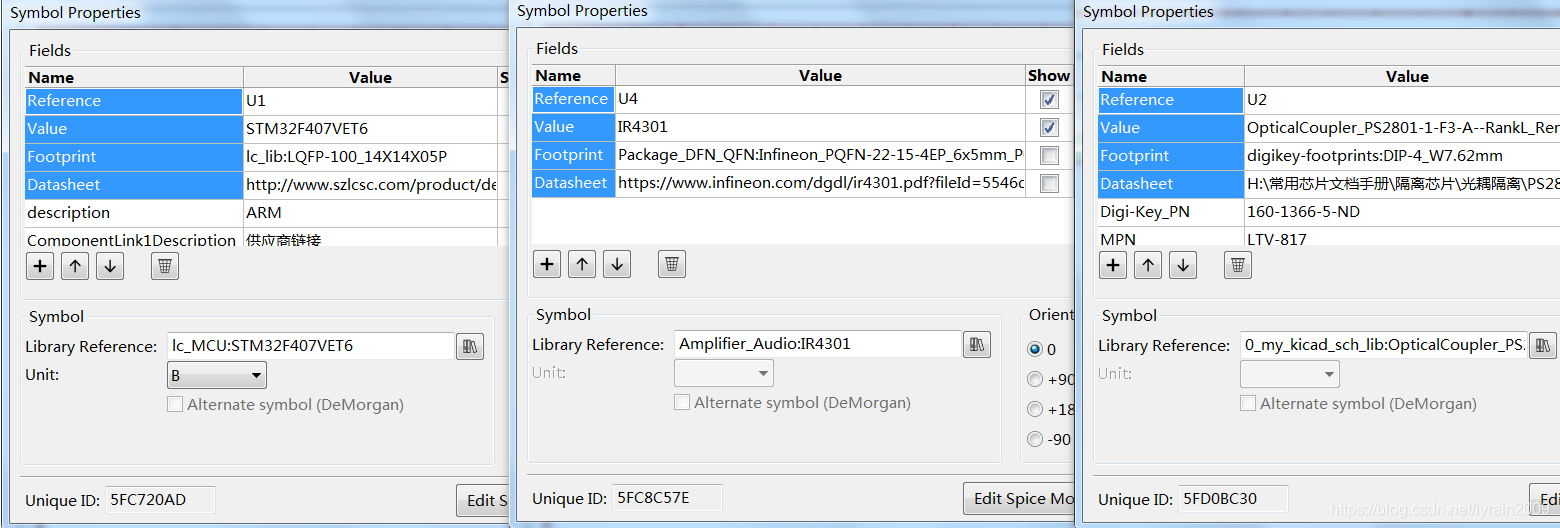

Kicad元器件的属性，默认的必须有 Reference, Value, Footprint, Datasheet,四个基本属性，其他的属性可以自己根据需要修改或者添加
在这里插入图片描述

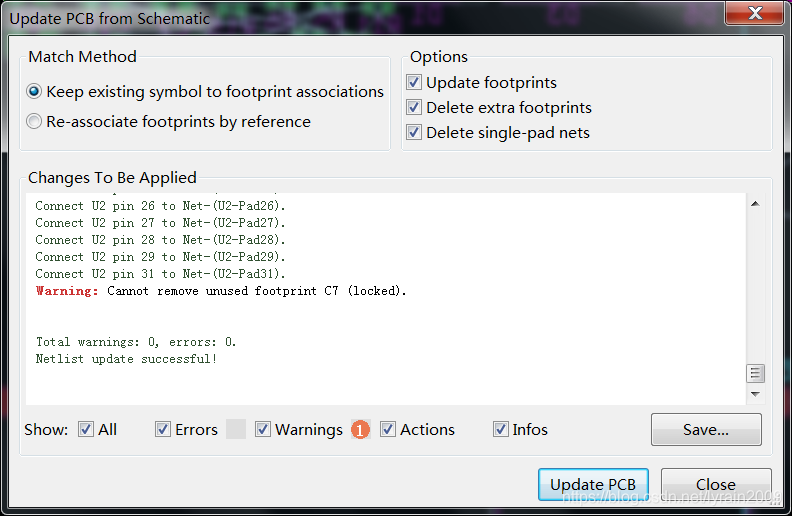

当在PCB中元器件被锁定(locked)，如果在原理图中删除并更新了这个元器件，则在PCB中无法更新成功（既无法删除之前的元器件），此时需要在PCB中解除对应元器件的锁定，选定元器件后，使用快捷键L解除锁定，然后再更更新PCB即可。
在这里插入图片描述

KiCad里Pcbnew中各层的用途说明
KiCAD的一些快捷操作
原理图库和封装库转化为KiCad对应的库文件
KiCAD差分布线方法

关于KiCAD导入dxf文件时，图形比例和实际不符的问题。

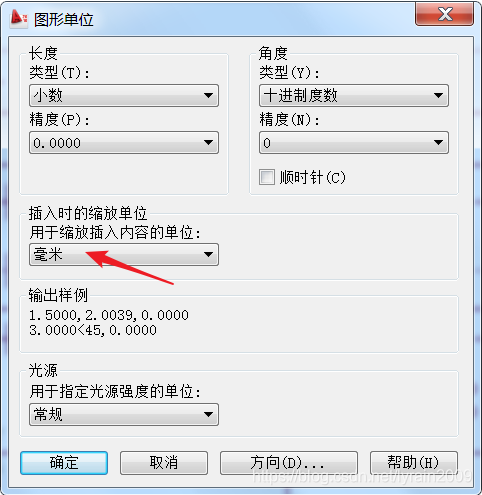

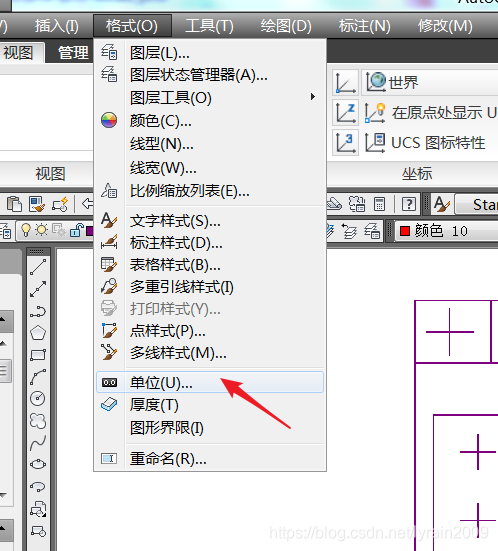

KiCAD默认导入dxf文件的单位是mm，因此必须设置dxf文件的缩放单位为mm
在这里插入图片描述
在这里插入图片描述

Kicad 原理图之间的复制

Kicad V5版本 不能像其他的cad软件一样，在打开的原理图之间相互复制内容。原因是Kicad复制时，使用的不是系统的粘贴板，导致无法在两个原理图之间复制内容。目前暂时的解决办法有两个：

一、使用原理图的Hierarchical Sheet(分层图)和Append Schematic Sheet Content(添加原理图内容)，在主图和子图之间复制内容。

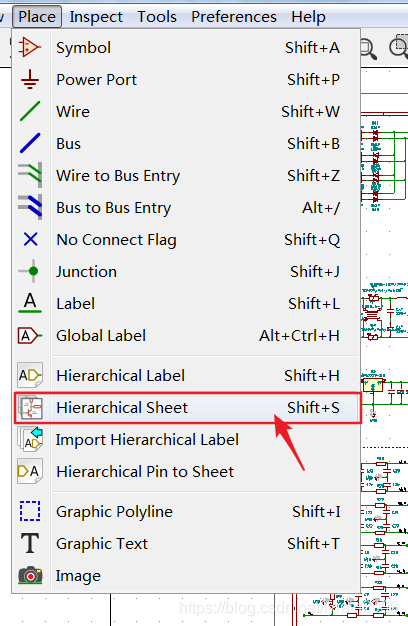

1.在当前原理图中创建Hierarchical Sheet(分层图)

在这里插入图片描述

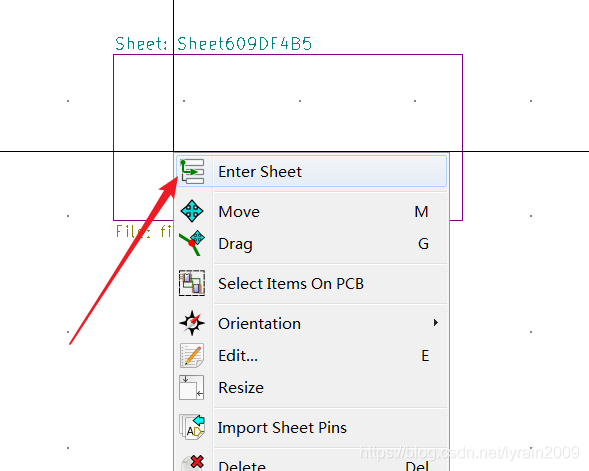

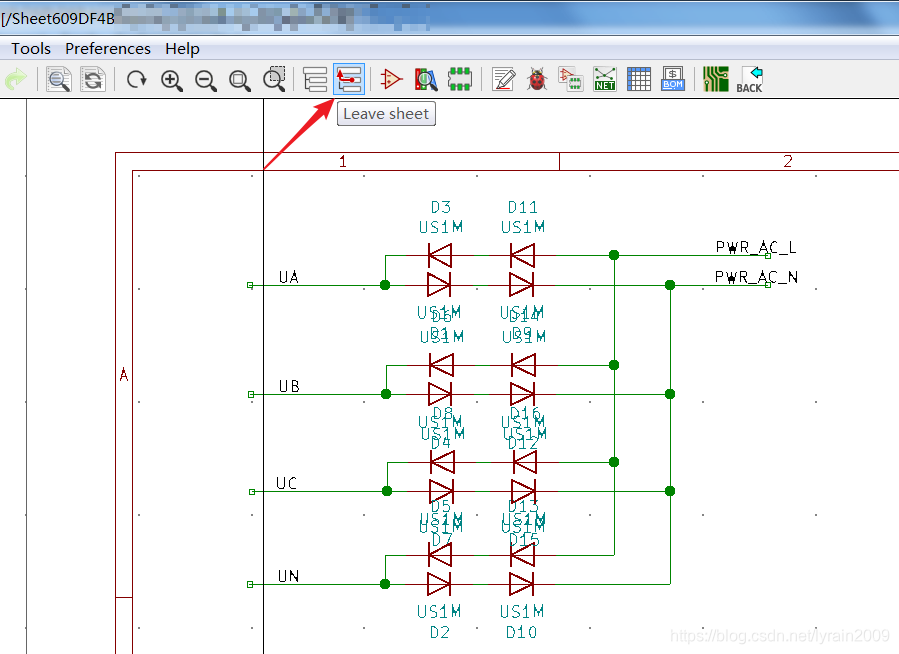

2、进入分层图

在这里插入图片描述

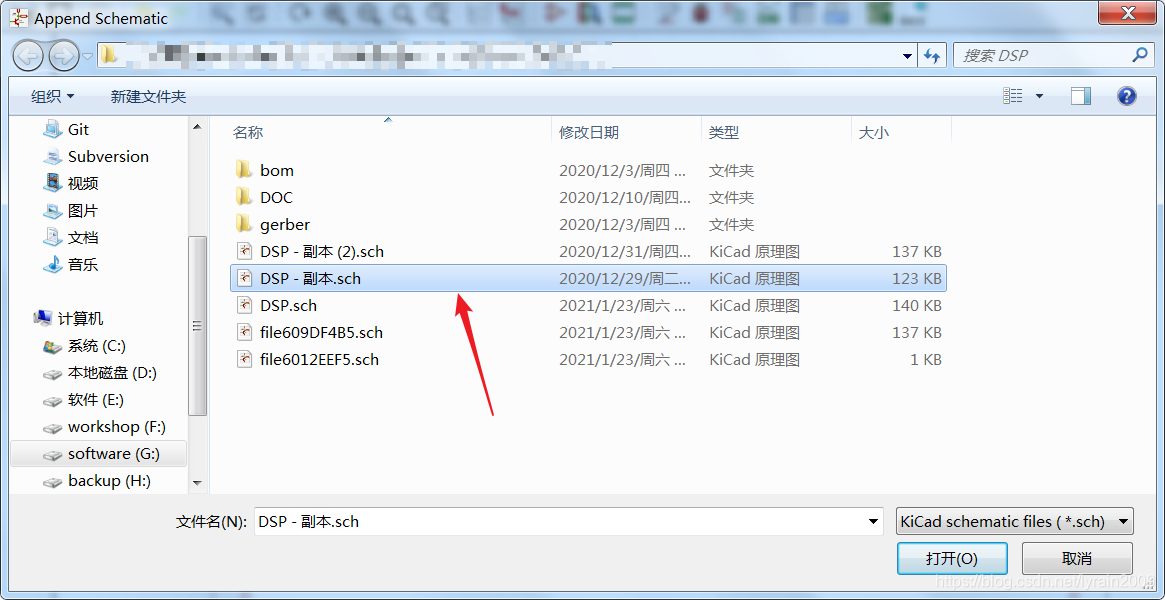

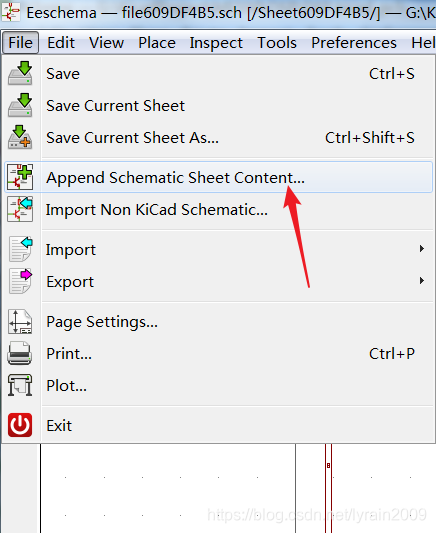

3、使用Append Schematic Sheet Content(添加原理图内容)，导入需要拷贝的原理图

在这里插入图片描述
在这里插入图片描述

4、选择要复制的内容，并复制 Ctr+C，然后返回到主原理图

在这里插入图片描述

5、在主原理图中，使用Ctr+V 粘贴，就可以将需要的内容复制到主原理图

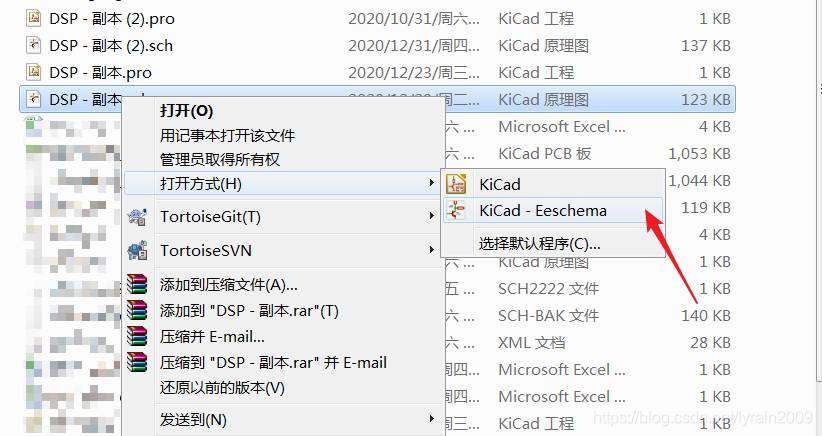

二、使用Kicad的Eechema程序，打开需要复制的原理图，复制内容后，再打开需要粘贴的原理图，进行粘贴即可

1、使用Kicad的Eechema程序，打开需要复制的原理图，复制需要的内容

在这里插入图片描述

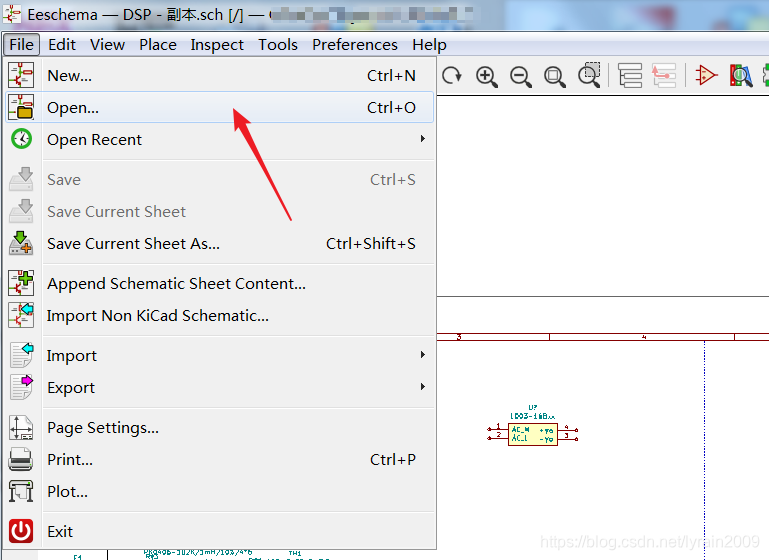

2、再File-Open，打开需要粘贴内容的原理图，然后直接粘贴即可

在这里插入图片描述

Kicad 3D Viewer 单击鼠标滚轮，设置3D视图的中心点（3D视图旋转的中心点），按住鼠标滚轮可拖动3D视图

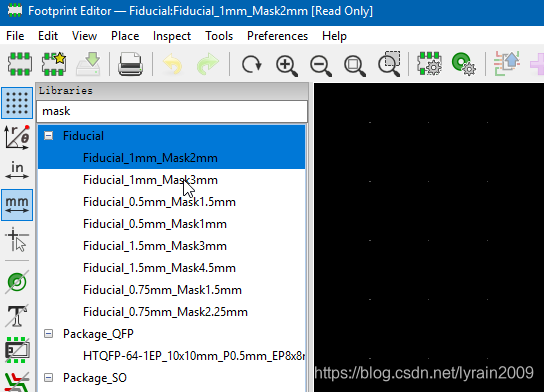

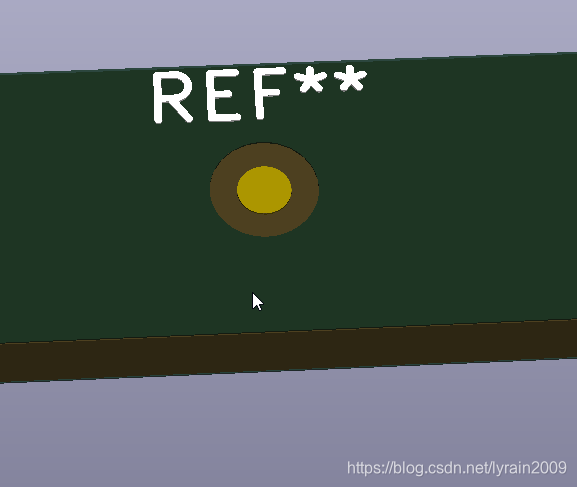

KiCad Mark 点名称

Mark 点的用处是给 IC 等高密度的元件在贴片时定位参考
在这里插入图片描述

在这里插入图片描述

如何给元件给元件的管脚加上划线？

在一线元件需要注明一些引脚是低电位使能的。
比如这样。
在这里插入图片描述

每款 EDA 软件有不同的做法，有的是在前后使用 /，有的是给每个字母加上 /。
KiCad 不一样，使用的是 ~，在键盘的左上角。

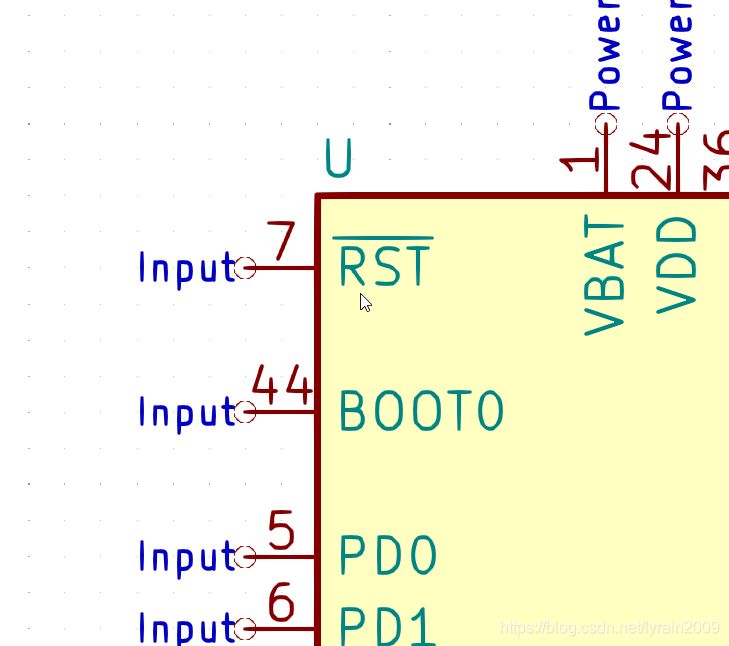

如下图所示加上就可以显示上划线。
在这里插入图片描述

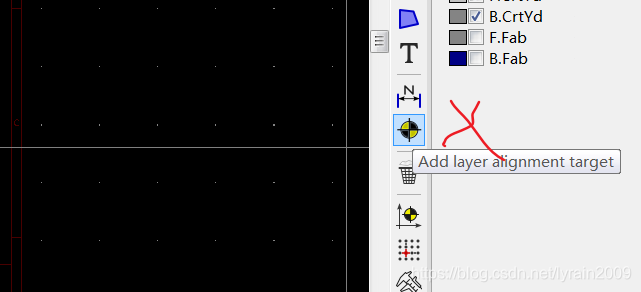

不要使用Add layer alignment target 功能，会导致有些插件无法生成gerber文件，Add layer alignment target 没有啥实际作用

Layer alignment target
在这里插入图片描述
在这里插入图片描述

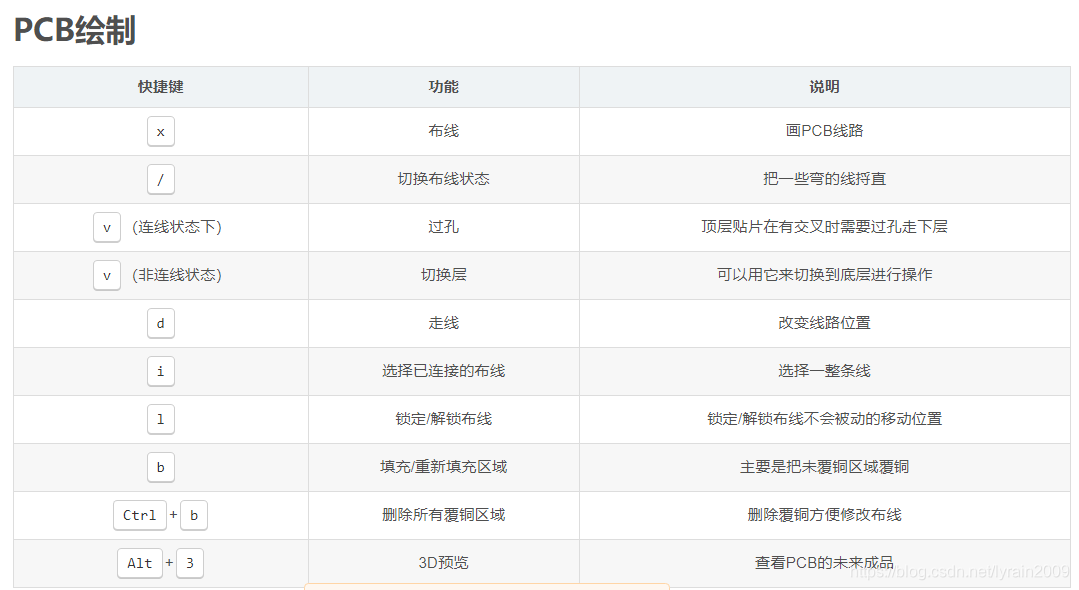

Kicad 快捷键

PCB New
在这里插入图片描述
R：旋转对应的元器件
Alt+3 :3D视图
Alt+6 :差分走线
~:高亮网络，将鼠标放在对应的网络上，按波浪线，可高亮显示对应的网络
Ctrl+H:高亮显示层
Ctrl+Shift+z:放置铺铜网络
W:切换到下一个走线宽度
Shift+W:切换到上一个走线宽度
Ctrl+Shift+V:放置过孔Via
Ctrl+Shift+Z:放置铺铜区域 Filled Zone
Ctrl+Shift+K:放置禁止走线铺铜区域 Keepout Area

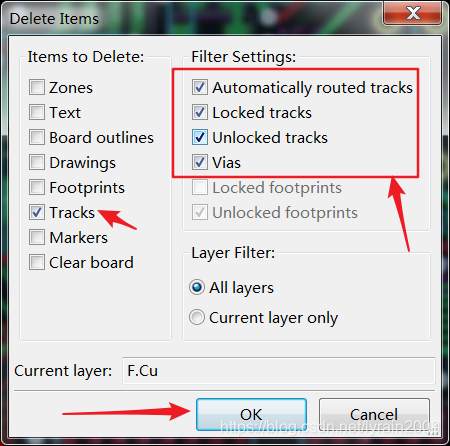

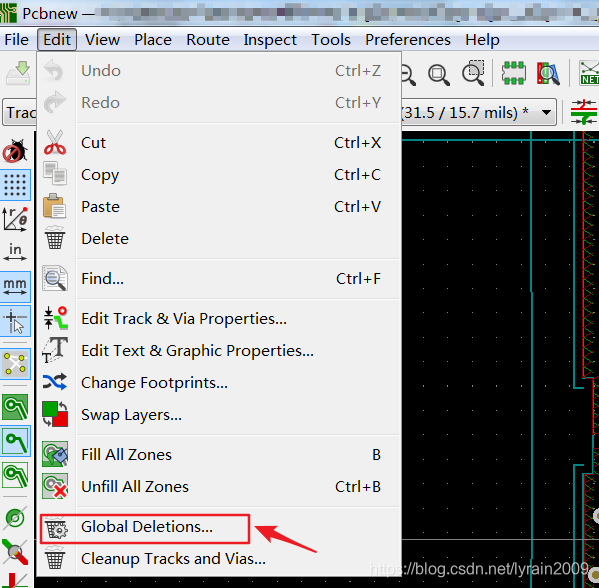

删除PCB所有走线

在这里插入图片描述
在这里插入图片描述

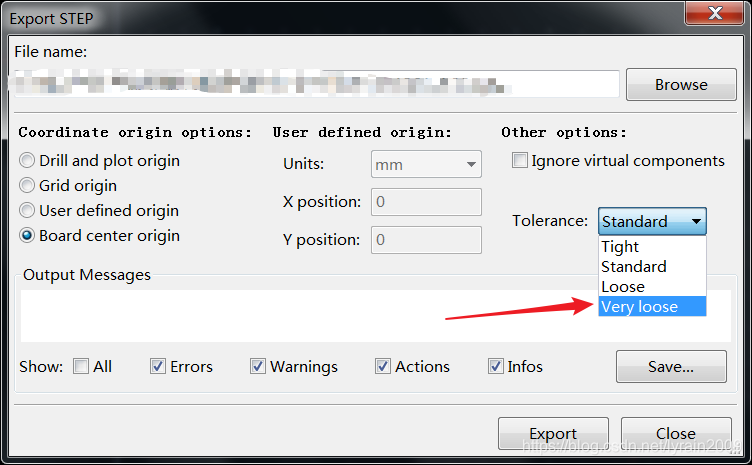

PCB导出step文件

在tolerance中选择Very loose，如果选择Standard，有些元器件有问题
在这里插入图片描述

FreeRouting

https://github.com/freerouting/freerouting/

注意事项

1、kicad的PCB文件的路径，必须是纯ASCII（不能有中文或者希腊字母等）
2、元器件的Value一栏，必须是纯ASCII（不能有中文或者希腊字母等）

使用步骤

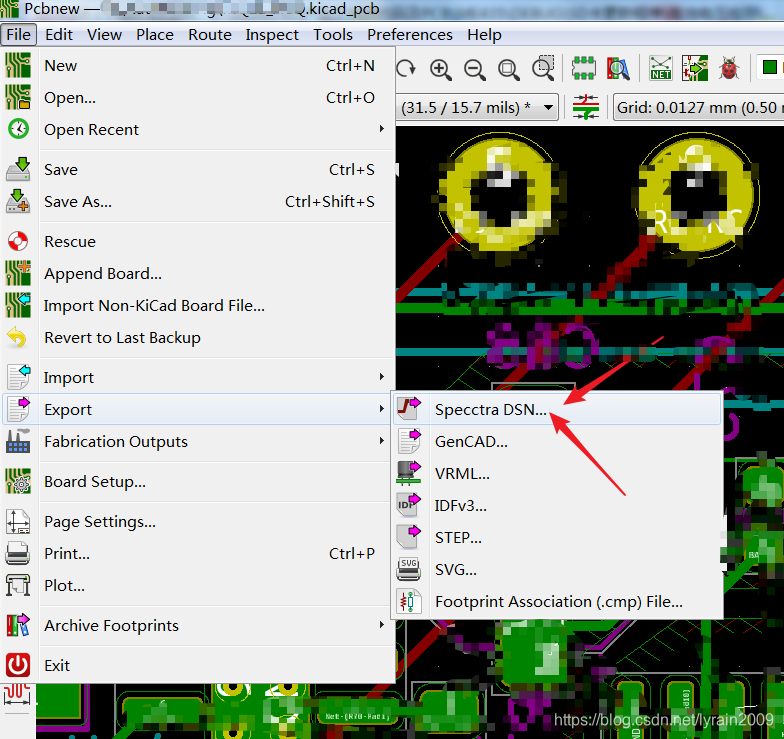

1、将PCB文件导出为dsn文件在这里插入图片描述

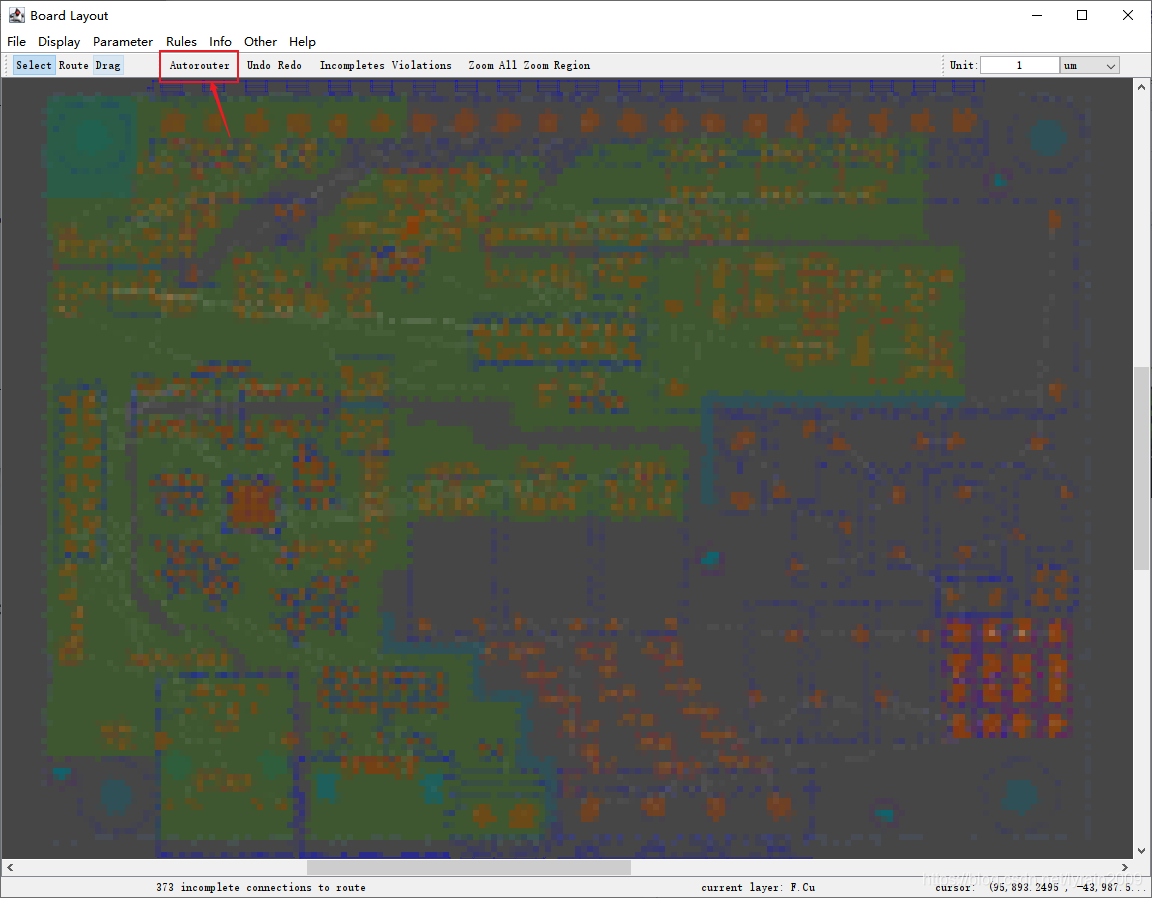

2、打开FreeRouter软件，导入生成的dsn文件，选择Autorouter,开始自动布线

在这里插入图片描述

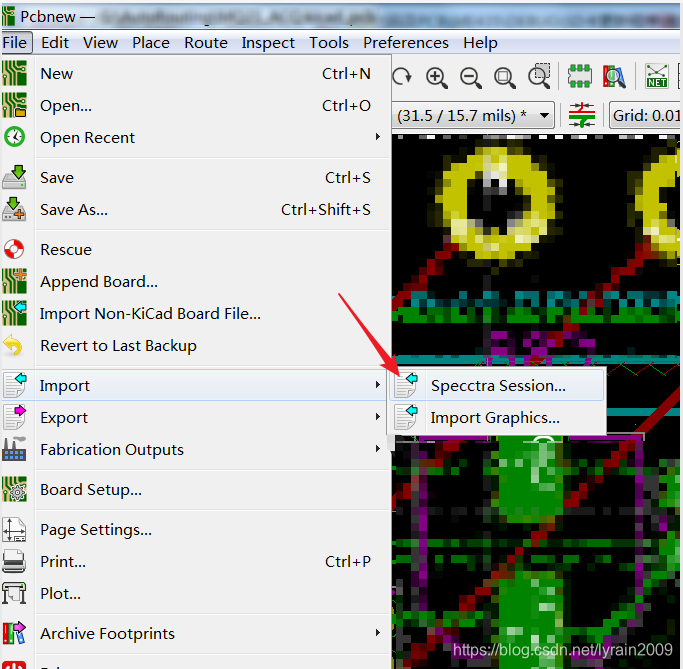

2、布线完成后，会生成.ses文件，在kicad中导入该文件即可

在这里插入图片描述

kicad 原理图中元器件的封装不在PCB显示

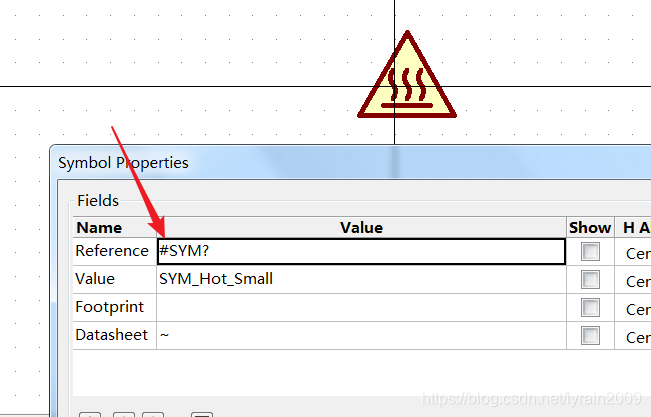

kicad 原理图中，如果元器件的Reference的值是以#开始的，则表示该元器间是不可制造的，不会导入到PCB中
例如：原理图中，Symbol的Reference都是以#开始的，表示不会导入到PCB，即使给Symbol指定封装，也不会在PCB中显示。
想要在PCB中显示，必须去掉Reference中的#
在这里插入图片描述
