【proteus】蜂鸣报警器--proteus仿真光线暗黑报警

一、功能

       当周围环境明亮度小于17lux时，报警器作用。

二、工作原理

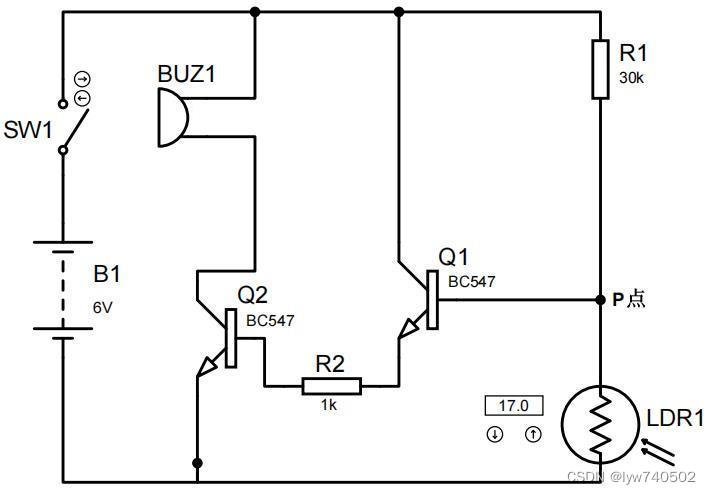

        当周围环境明亮度低于17lux后，circuit中起分压作用的光敏电阻LDR阻值增大，P点电压值升高，两个开关三极管（BC547）工作，BUZZER形成通路，蜂鸣器报警。电路原理见下图。



三、proteus中元器件选择

（1）battery：DC6V。

（2）switch：SW-SPST（有没有都行）。

（3）buzzer：有源BUZZER，修改属性中的操作电压值为6V（这个是关键，原属性值为12V），加载电阻150Ω，频率随意（我的取100Hz）。

（4）Resistor：三个。其中两个为一般电阻RES，电阻分别为30kΩ、1kΩ；另一个是本系统的主角，光敏电阻LDR，它的特点是随着周围光线的逐渐暗黑而电阻值增大，反之亦然。

（5）Transistor：两个开关三极管（BC547），circuit中用于控制buzzer在环境达到报警条件后工作。
