Proteus仿真中蜂鸣器不响的问题以及解决办法

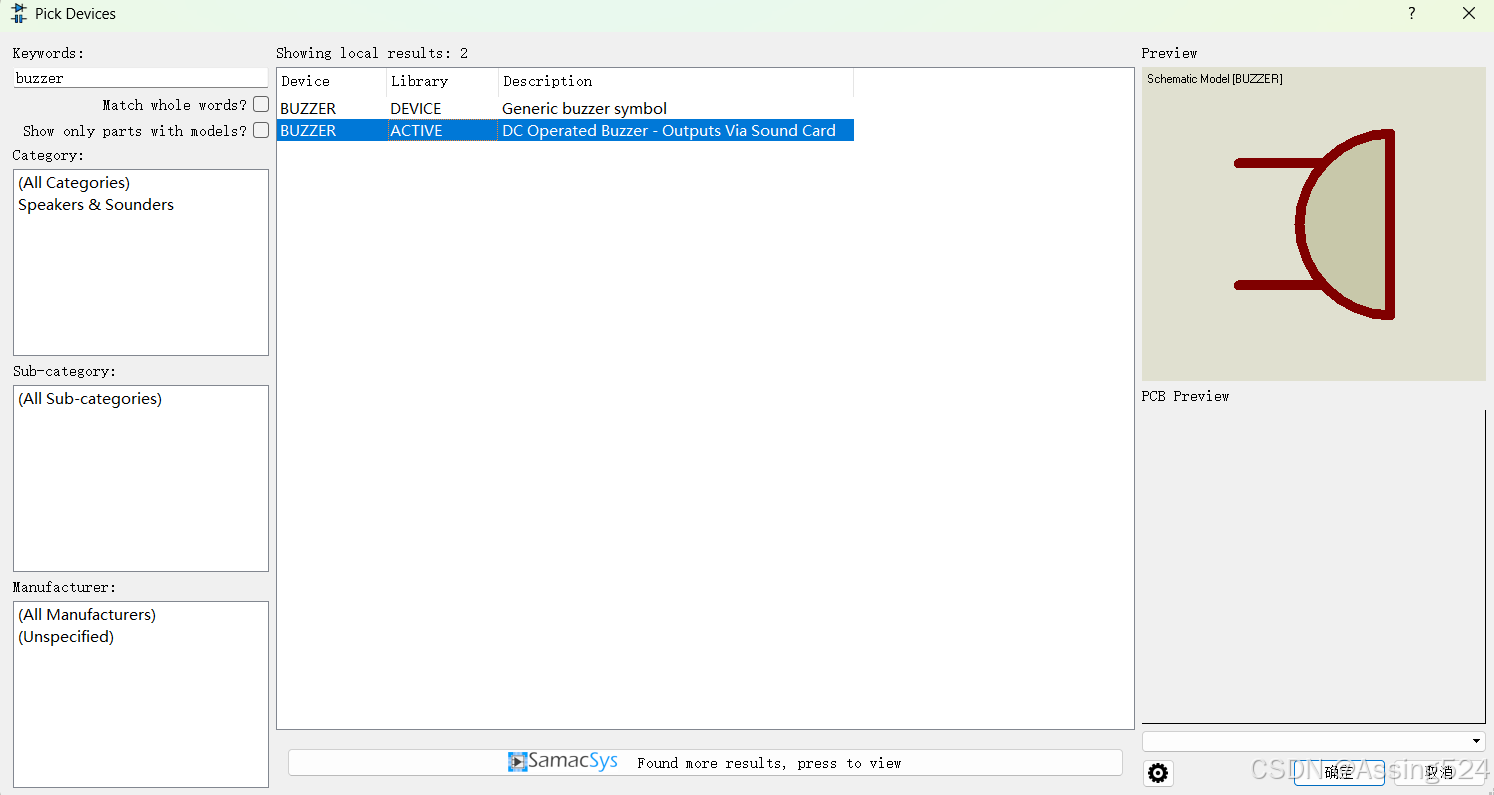

第一步:先在元件库中搜索buzzer,然后选择第二个(因为第二个才是有源蜂鸣器)。

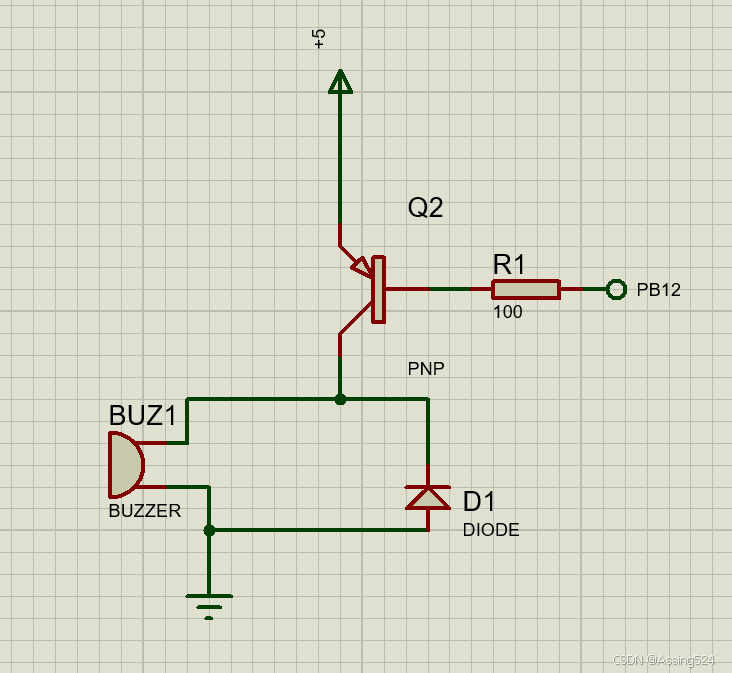

第二步:接入100的限流电阻(因为电阻过大也会不响)。

第三步:双击元件,进入编辑元件界面把Operating Voltage改成5V。

### 解决Proteus蜂鸣器仿真问题Proteus软件中,蜂鸣器无法正常发声的原因可能涉及多个方面,包括硬件模型的选择、驱动方式以及参数设置等。以下是针对该问题的具体分析和解决方案: #### 1. **确认蜂鸣器类型** Proteus提供了多种类型的蜂鸣器组件,主要包括`buzzer`、`speaker`和`sounder`[^1]。 - `buzzer`: 是一种直流驱动的蜂鸣器,默认工作电压为12V,可以通过调整其属性中的操作电压来适配实际需求。 - `speaker`: 主要用于模拟信号的仿真,能够播放复杂的音频波形。 - `sounder`: 数字蜂鸣器,通常由脉冲信号触发。 如果选择了错误的蜂鸣器类型,则可能导致仿真失败。建议优先选用`buzzer`作为实验对象,并确保其配置正确。 --- #### 2. **检查电源电压设置** 默认情况下,Proteus中的蜂鸣器设定的工作电压较高(通常是12V),而大多数单片机系统的供电电压仅为5V。因此,在使用前需手动更改蜂鸣器的操作电压至匹配值。具体操作如下: - 双击放置好的蜂鸣器元件; - 打开其属性窗口,找到“Operating Voltage”字段; - 将数值更改为目标系统所支持的标准值(如5V)[^3]。 --- #### 3. **验证驱动逻辑** 根据是否有内置振荡电路,蜂鸣器可分为**有源蜂鸣器**和**无源蜂鸣器**两种形式[^2]: - 对于**有源蜂鸣器**,只需提供稳定的直流电即可启动发声功能。此时需要注意的是输入端应满足特定条件——例如通过NPN晶体管实现高电平驱动或者利用PNP结构完成低电平控制。 ```c // 示例代码:基于51单片机控制有源蜂鸣器 sbit BUZZER_PIN = P1^0; // 定义连接到蜂鸣器的I/O引脚 void main() { while (1) { BUZZER_PIN = 1; // 输出高电平使能发声 delay(500); // 延迟一段时间保持状态 BUZZER_PIN = 0; // 关闭输出停止发声 delay(500); } } ``` - 若为**无源蜂鸣器**,则必须施加适当频率的交流电信号才能激发振动膜片从而产生声效果。这往往涉及到复杂一些的设计思路比如PWM调制技术等等。 --- #### 4. **排查其他潜在因素** 即便完成了上述步骤仍未能听到预期的声音反馈时,还应该考虑以下几个常见干扰项: - **连线准确性**: 确认PCB布局图上的电气连接关系完全按照设计图纸执行并无遗漏之处; - **版本兼容性**: 当前使用的Proteus版本是否最新?旧版可能存在某些BUG影正常使用体验,推荐升级至官方发布的稳定发行版如8.x系列及以上版本; - **声卡驱动状况**: 计算机自身的多媒体设备运行情况良好与否也会影到最终呈现出来的听觉感受. --- ### 结论 综上所述,解决Proteus环境下蜂鸣器无声现象的关键在于合理挑选合适的器件型号并精确调控各项关联参数的同时兼顾外部辅助设施的状态监测与维护保养等工作环节。
