Adaptive piece-wise approximation method for gamma correction

分享一篇美国专利：《Adaptive piece-wise approximation method for gamma correction --United States Patent》

一、背景

      Gamma校正是isp pipeline中的一个重要模块，主要是为了补偿CRT screen的非线性特性。

      针对数字图像信号，gamma校正简单的实现方式是使用查找表实现。查找表一般保存在ROM中，每个查找表中保存Gamma校正之后的亮度值。然而，访问ROM中的查找表需要许多工作时钟才能完成。

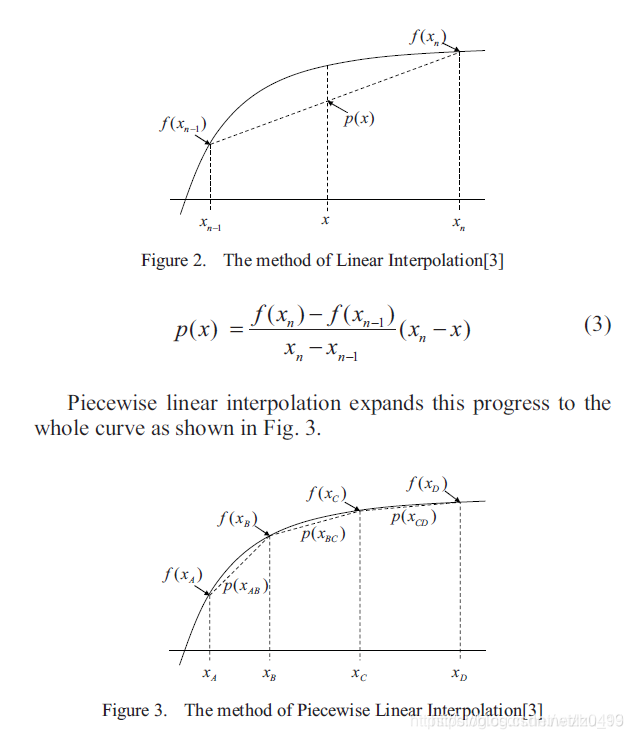

      另外一种Gamma校正的方式是使用固定点的分段线性插值实现。把n bit输入信号所表示的最大亮度值平分为几段，在ROM中保存分段的节点所对应的Gamma校正值，位于节点之间的值通过线性插值的到。具体原理如下图所示：

      这种方法由于只需要存储少量节点对应的Gamma校正值，而不是存储所有点的gamma校正值，所以其消耗的内存比查找表的方法要少很多。但是，这种分段线性插值并不是太精确。（如果节点足够的话，还是可以比较精确的；如果节点比较少的话，这种方式确实不太精确）。由于每条分段之间的间距是固定的，因此在特点节点数量的情况下，不能兼顾gamma曲线中的线性部分和非线性部分的精确度。

      还有一种方法是结合分段线性和查找表的方法。为了保证其精度，在gamma曲线非线性部分使用查找表的方式；在gamma曲线线性部分使用分段插值的方式进行校正。这种方式仍然需要较多的内存。

二、自适应分段线性插值硬件实现

      本专利使用较小内存的前提下，对分段线性插值进行自适应，较好的兼顾了gamma曲线的非线性和线性部分的插值精度。

      分段线性插值主要原理为：

      G(B)、G(A)为可编程的采用点所对应的gamma矫正值，A和B为分段节点值。

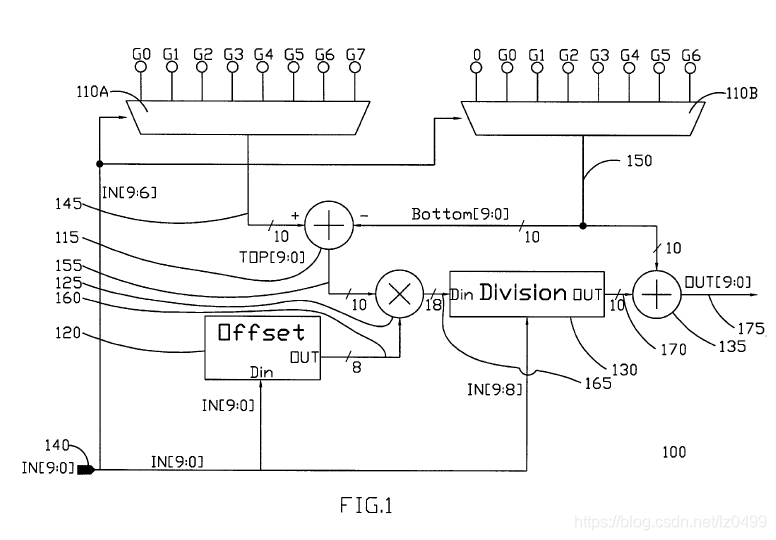

FIG1，是该专利的硬件实现示意图

       如上图所示：是gamma校正硬件实现图100，主要由数据选择器110，减法器115，偏移模块120，乘法器125，除法器130以及加法器135。

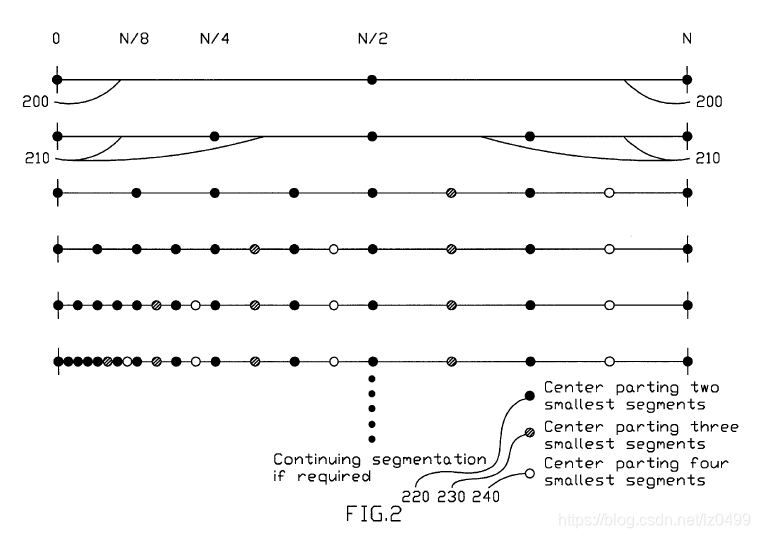

FIG2，是自适应分段线性插值算法示意图

上图是自适应分段线性插值示意图。主要实现步骤为：

1. 选取输入0和最大值N，最为输入范围的两端点。
2. 把上述两端点平分为两部分200
3. 把步骤2所平分的两部分，再继续平分，分成四段相等的范围210
4. 按照自适应分段的方法把上述四部分继续划分下去，直到达到预设的最小宽度范围。自适应分段方法由平分两部分220；或/和平分成三部分230；或/和平分成四部分240构成。

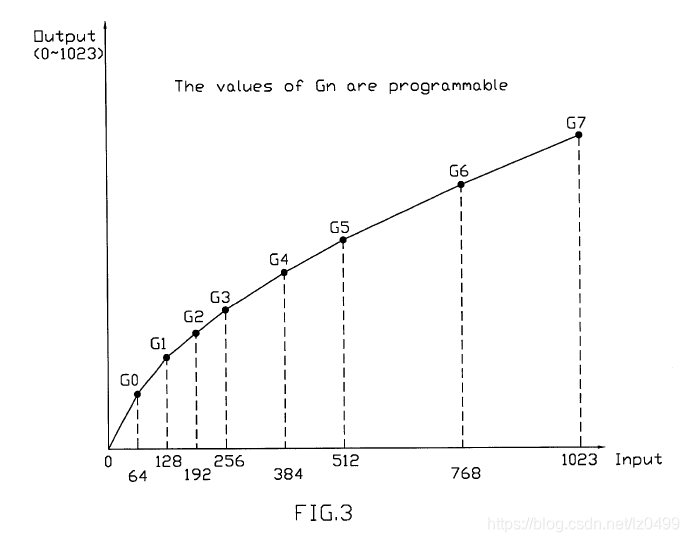

FIG3，是自适应分段线性插值拟合曲线示意图

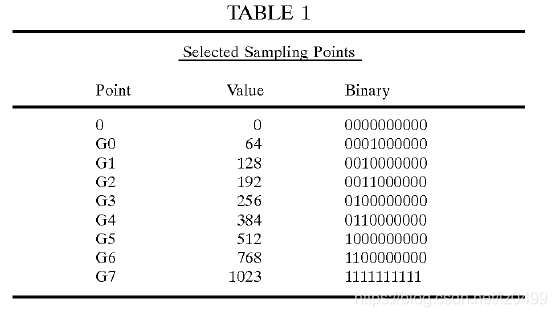

       如图3，Gamma校正曲线为10bit的输入数据，被七个点分成八段。首先G5把范围平分为两段，然后G3、G6把范围平分为四段。此后，应用自适应分段的方法把曲线继续划分，为了简单阐述原理，平分两段的操作执行了两次，得到的节点为G1,G4,G0和G2。所选取的分段节点多对应的灰度值和二进制表示如下图所示：

       图像数字信号通过0-G7八个点进行采样，得到其灰度值保存在RAM中，为后续分段线性插值做准备。

      如图FIG1，输入10bit图像亮度数据IN[9:0]140，因此有1024个不同的亮度等级。数据线140与偏移模块120连接，高四位IN[9:6]和高两位IN[9:8]数据分别和数据选择器110和除法器连接。数据选择器数据110存放于ROM中。针对图3而言，G0-G7保存于110A，0-G6保存于110B中，这样可以通过输入数据高四位IN[9:6]在一个时钟内读取到相邻的两个节点的gamma矫正灰度值。高节点所对应的10bit gamma矫正值G(B)145和低节点所对应的10bit gamma矫正值G(A)150。

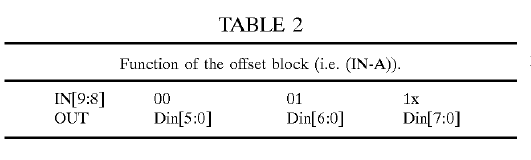

      减法器115所计算的是高节点对应的gamma校正值减去低节点所对应的gamma校正值155。同时，偏移器120通过移位的方式去掉高位保留t-bit位数据160，得到输入数据与低节点gamma校正值的差值。t表示可能的最大数据位，在该示例中最大为8位。其移位计算结果如下图示：

      例如，假设输入数据亮度值为134，其二进制表示为：00 1000 0110，高位为00，故输出值160为00110，即十进制6，表示134与节点128之间的差值IN-A。

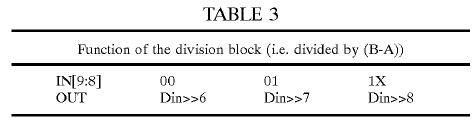

      乘法器125把高节点与低节点的差值155与偏移模块输出数据160相乘，乘积的结果输入到除法器130，通过移位的方式输出的结果即为（G(B)-G(A)）/(B-A)。除法器移中移动的位数由下表得出：

      例如，假设输入数据亮度值为134，其二进制表示为：00 1000 0110，高位为00，位于128和192之间，而192-128=64，即B-A= 64，所以需要将除法器输入数据右移6位。

      最后，加法器135机上低节点值150和除法器输出的结果170，得到差值之后的结果。
