由于安装位置特殊刚好有一台外壳摔报废的极路由B70，于是把他安装到了弱电箱里面，设备装好了剩余的就是网络配置了，研究了两天确定以下方案
WAN口和LAN3口桥接，LAN1口2口和WI-FI使用正常路由模式上网
在这里插入图片描述
一，登陆路由器点击网络>接口>设备
找到br-lan 点击配置
在这里插入图片描述

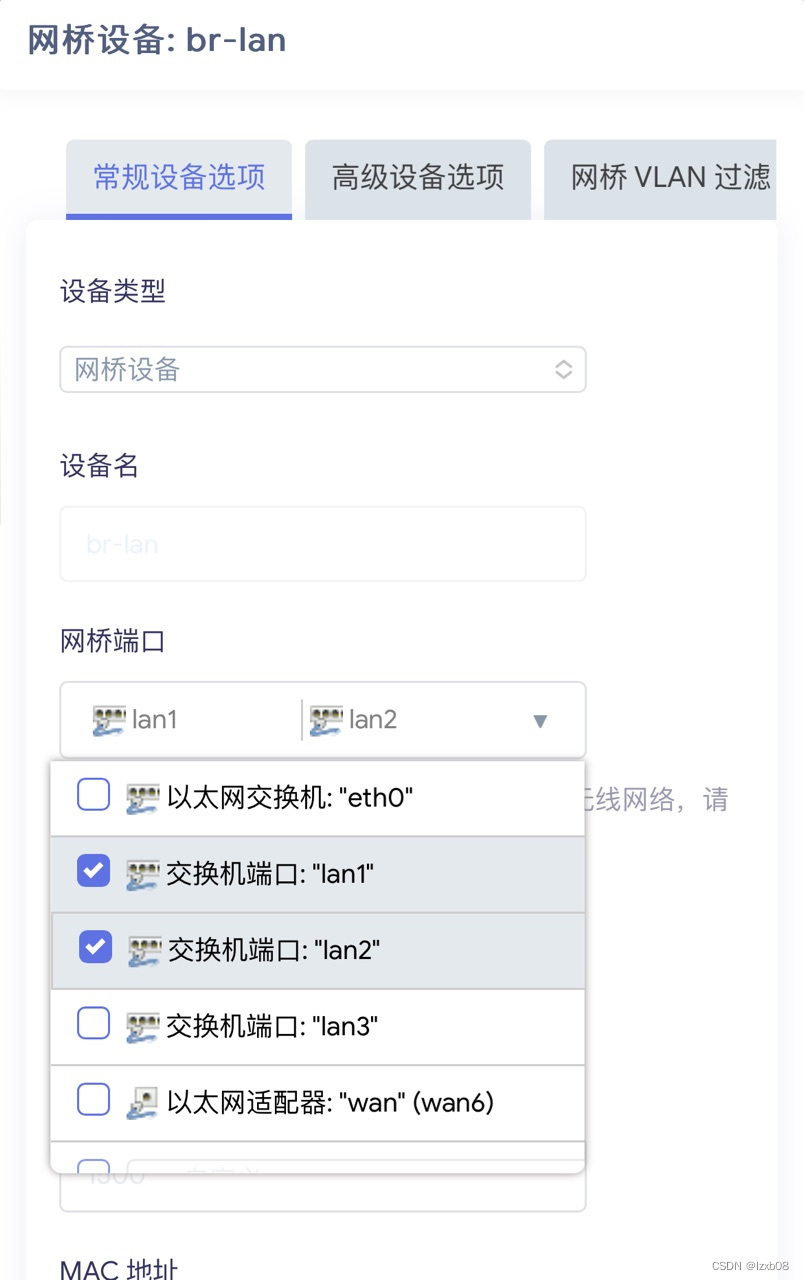

二，在网络端口处去掉lan3的勾选，然后保存。
在这里插入图片描述

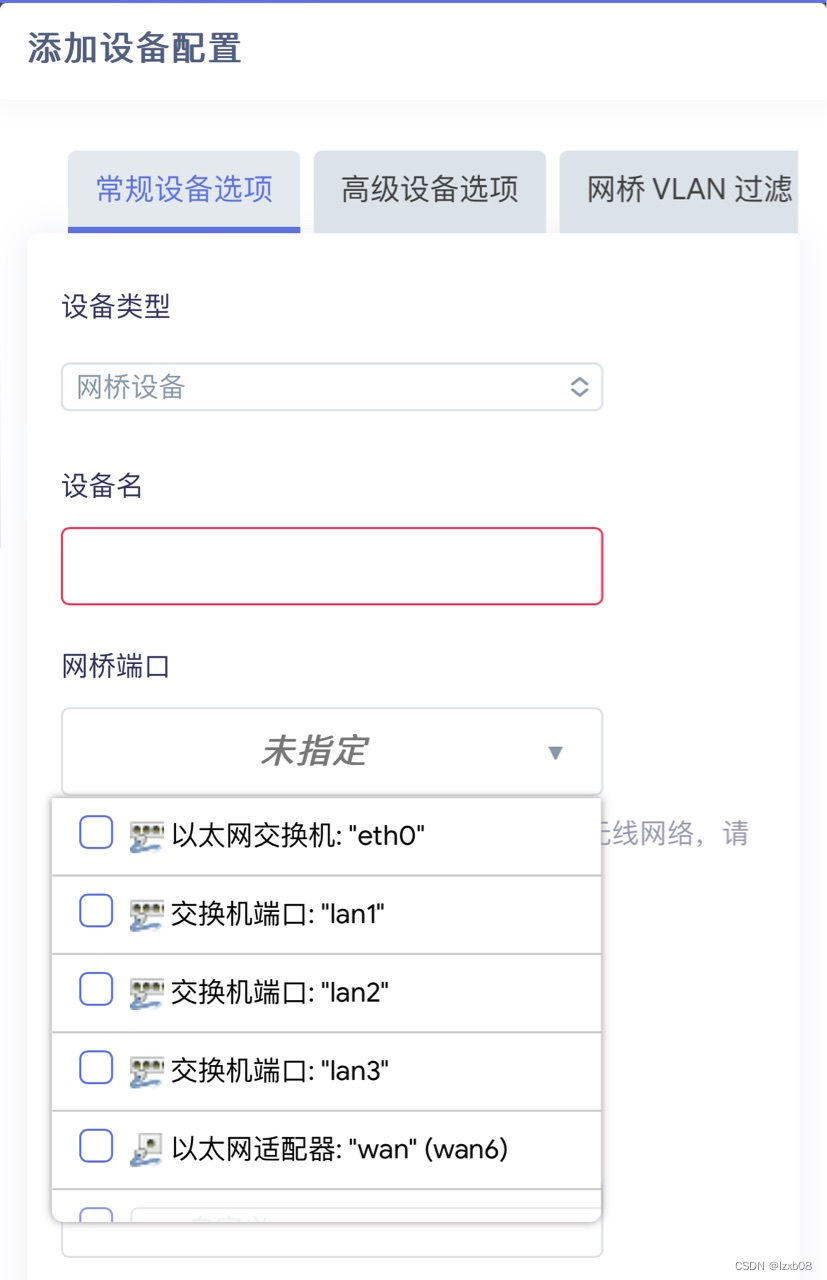

三，在设备选项页面最下面点击添加设备配置
设备类型选择网桥设备
网桥端口选择lan3和wan口
命名保存
在这里插入图片描述

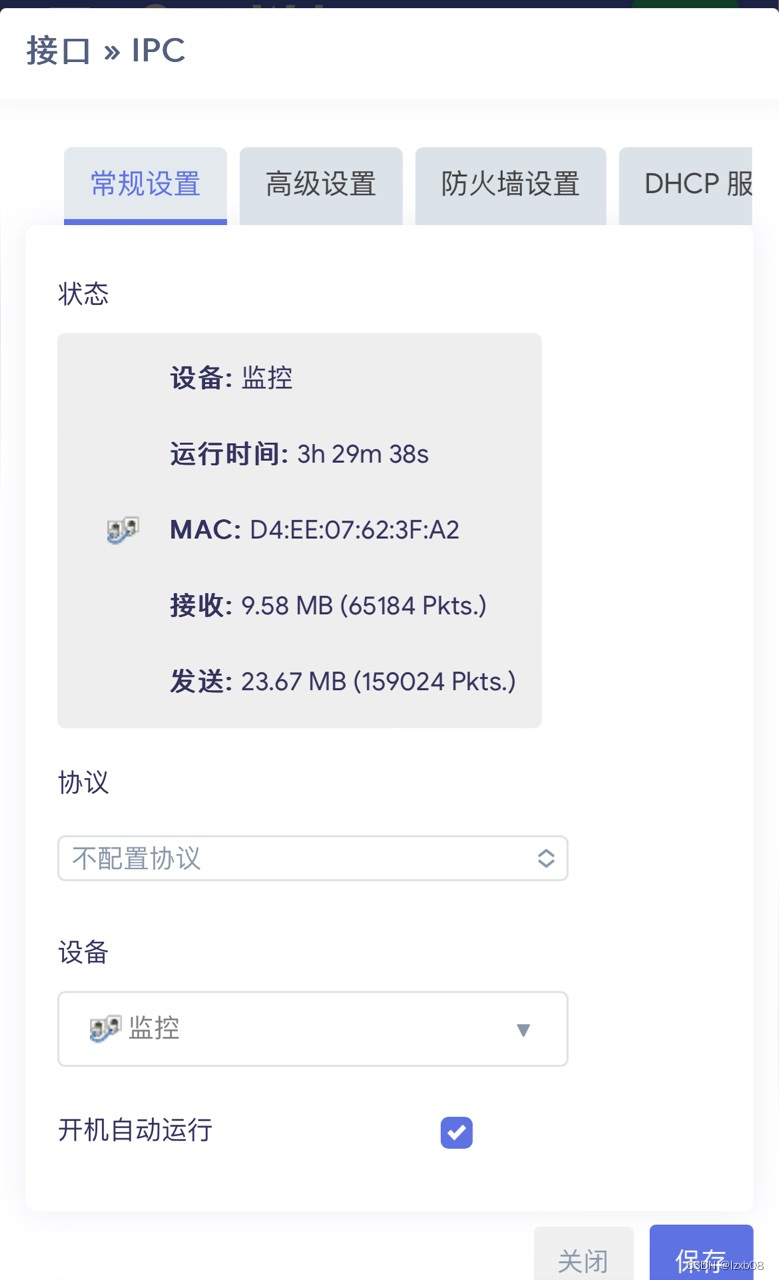

四，返回到接口页面
添加一个接口协议选择不配置协议
设备选择刚保存好的网桥名字
然后保存
在这里插入图片描述

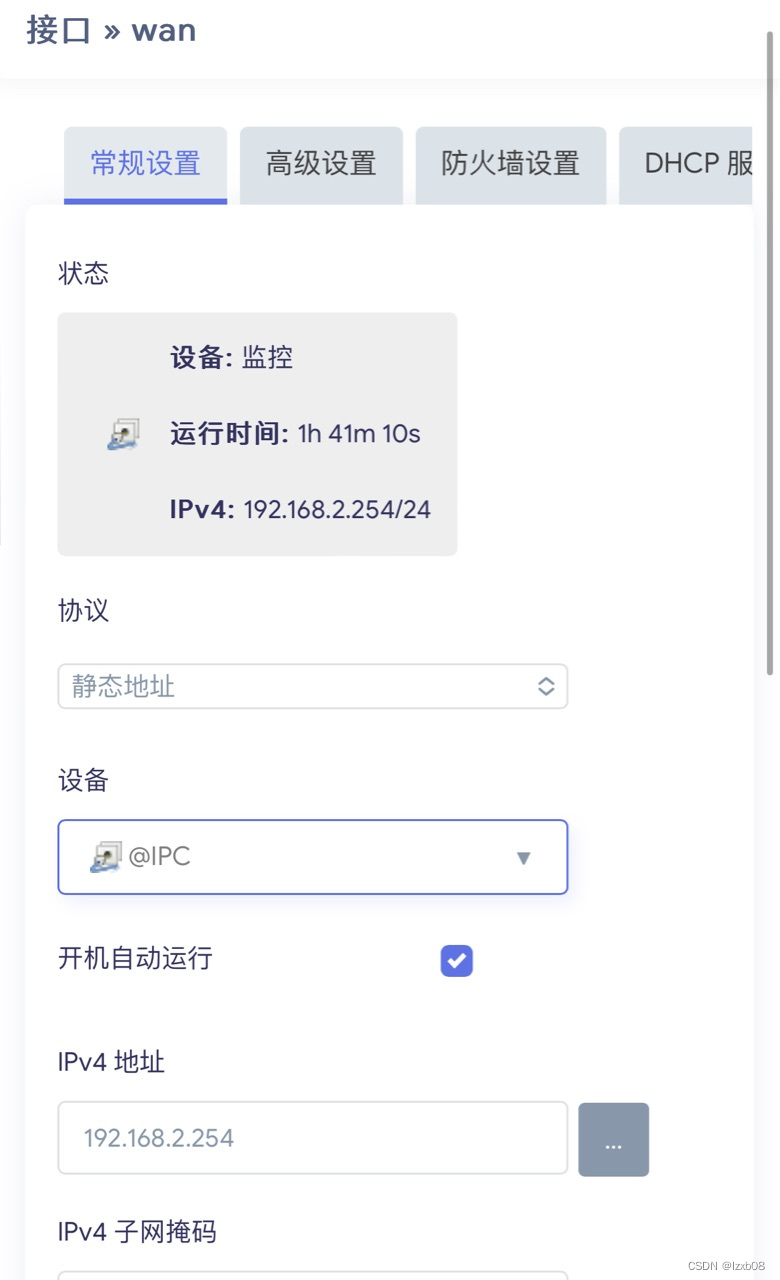

五，修改Wan接口的设备为刚添加好的接口

在这里插入图片描述
完成以上设置就可以实现交换机加路由器的功能啦，感谢功能强大的openwrt系统
附带给大家一个神仙网站可以自定义生成openwrt系统固件
神仙网址
