一、串口屏与PC机通信显示中文

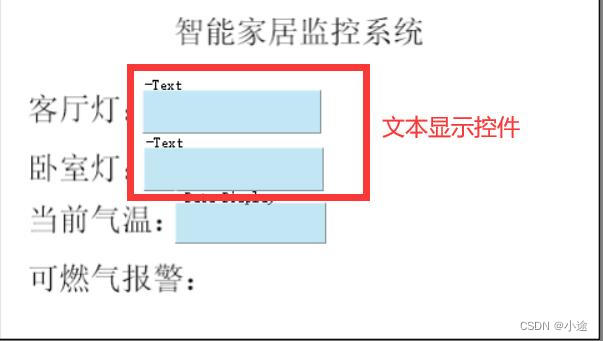

临时做了一个界面，放置两个文本显示控件
文本1的变量地址0x0001
文本2的变量地址0x0010

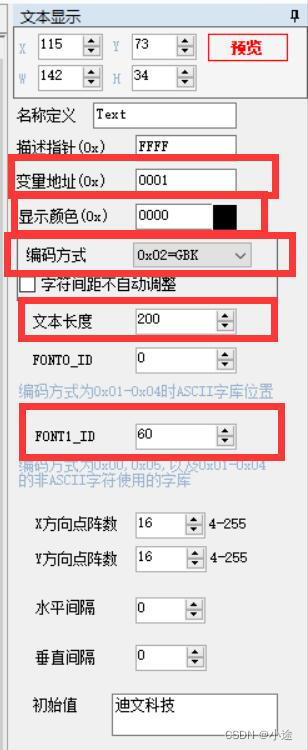

控制具体设置参数如下：

请添加图片描述

如果串口屏需要显示中文的话，FONT1_ID要对应自动的字库，不然会出现乱码。显示中文要使用一个ASCLL码及汉子内码转换器，这个可以询问迪文的客服要。我这里整理有字符和转换器。我使用的字库是“60GBK16_宋体”，16号字库，其他字库可以自己生成。
链接：https://pan.baidu.com/s/1xYfefZ5bgN3M7k-AmVJt3w
提取码：mazl

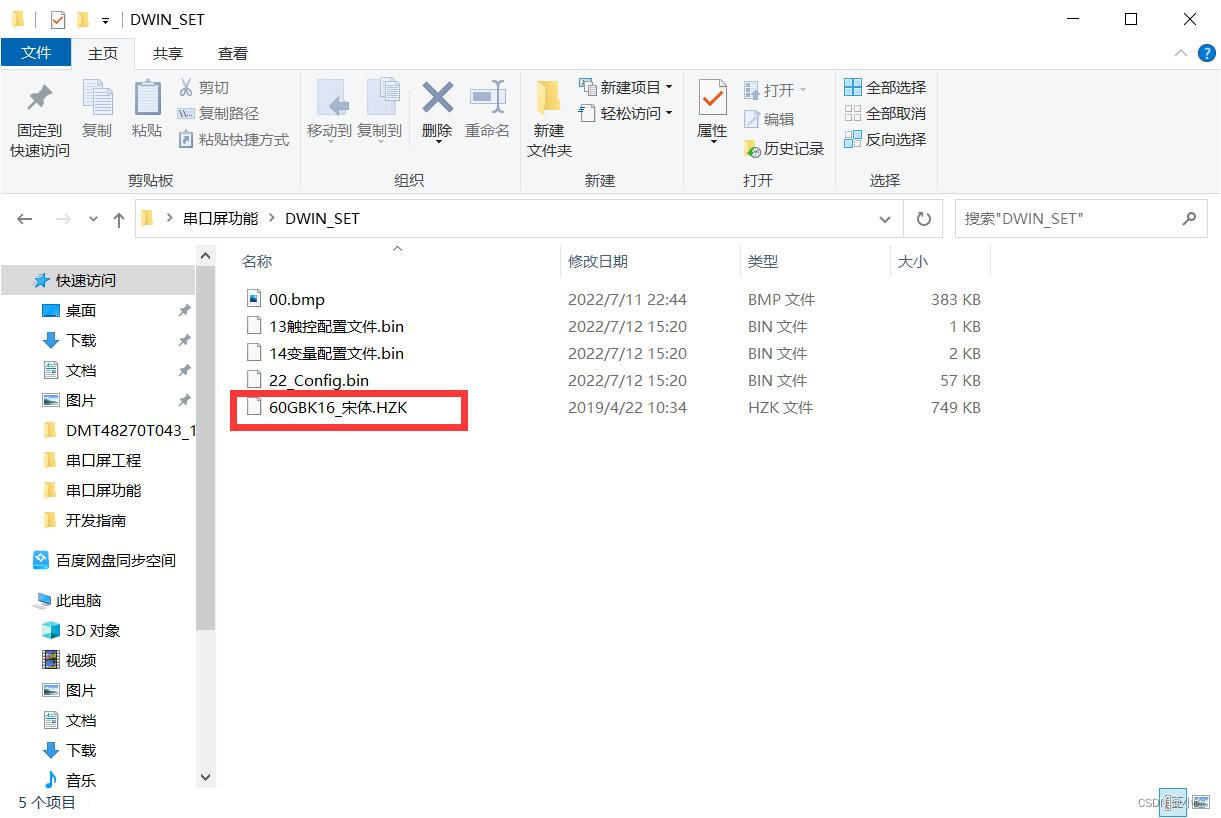

把字库文件“60GBK16_宋体”放到下载目录下即可
请添加图片描述

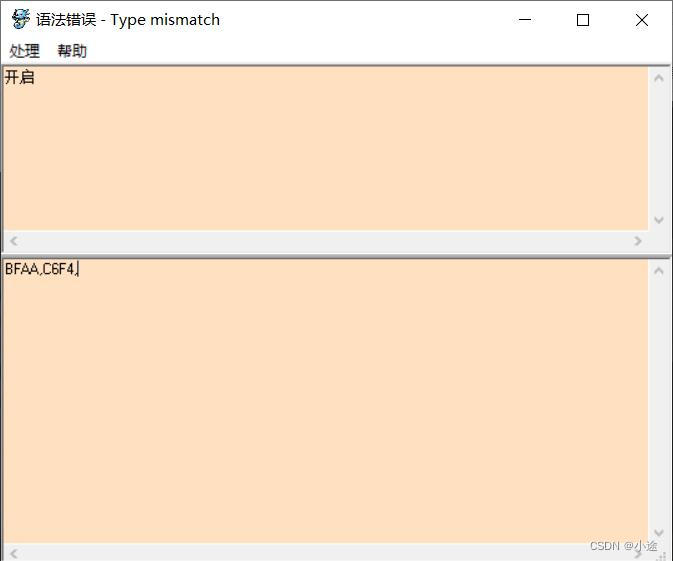

下一步要我们将我们要显示的中文字符进行编码转换
请添加图片描述
最后向串口发送我们数据
文本1数据：5A A5 11 82 0001 BFAA C6F4 0000 0000 0000 0000 0000 0000
文本2数据：5A A5 11 82 0010 BFAA C6F4 0000 0000 0000 0000 0000 0000

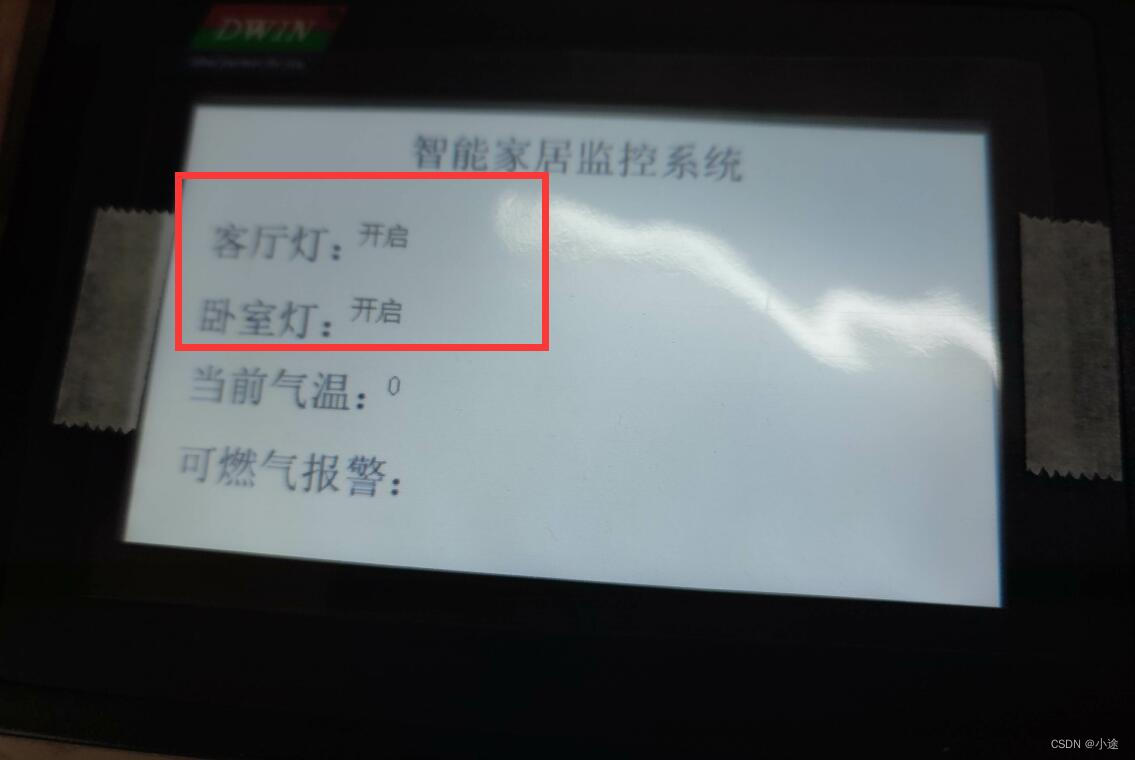

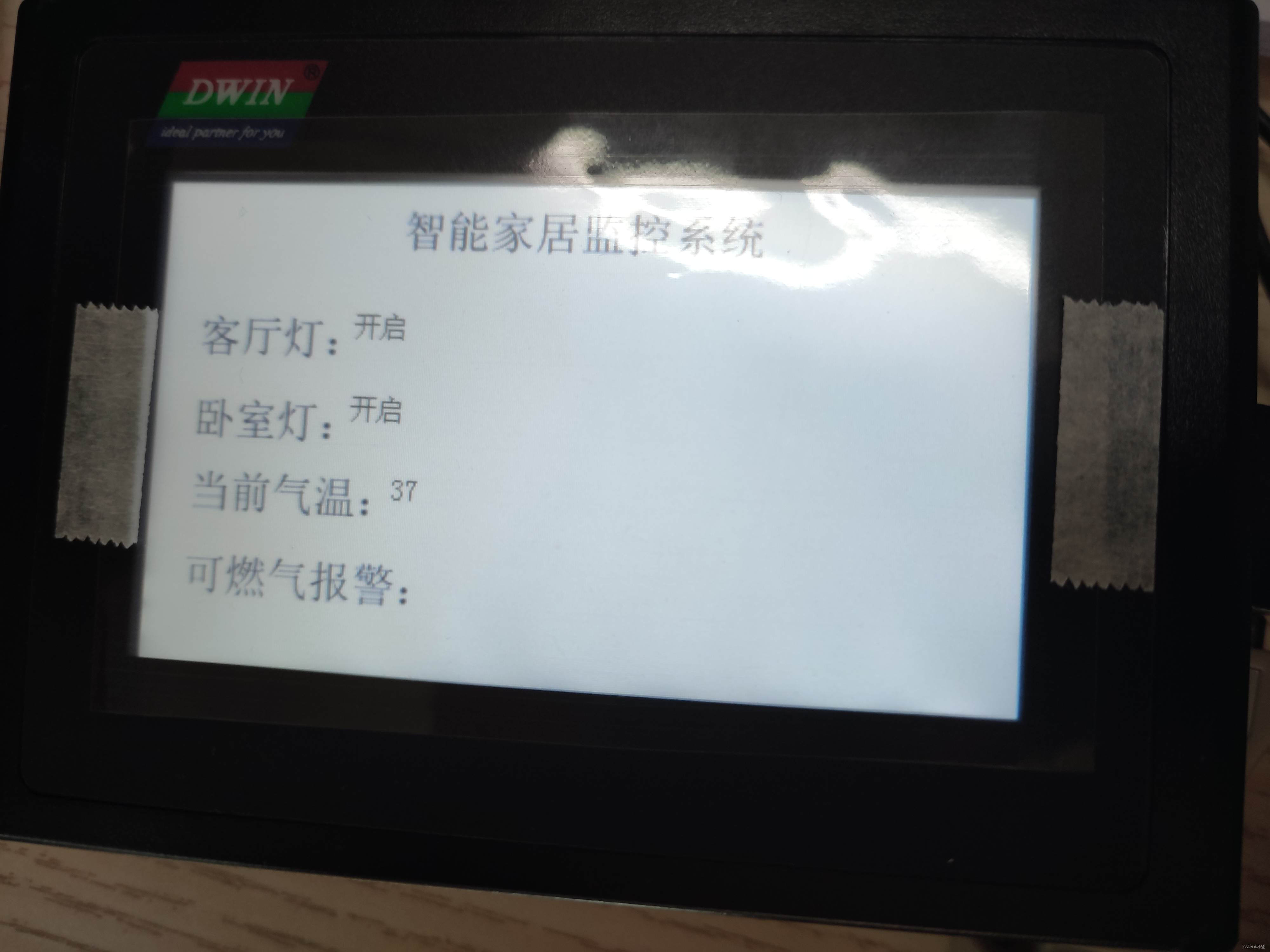

最后显示的效果
请添加图片描述

二、串口屏与PC机通信显示整形数据

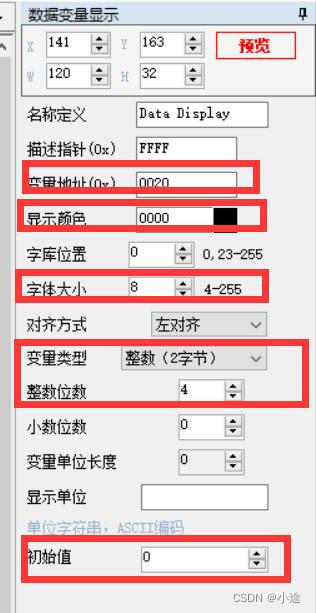

显示整形就非常简单了，在上位机放在数据变量显示控件，具体设置参数如下：
请添加图片描述

这时我们连接好串口，向串口发送数据：
5A A5 05 82 0020 0025
其中5AA5帧头；05数据长度；82写指令；0004变量地址；0025表示数据的十六进制。
显示效果如下：

三、串口屏与PC机通信显示图标

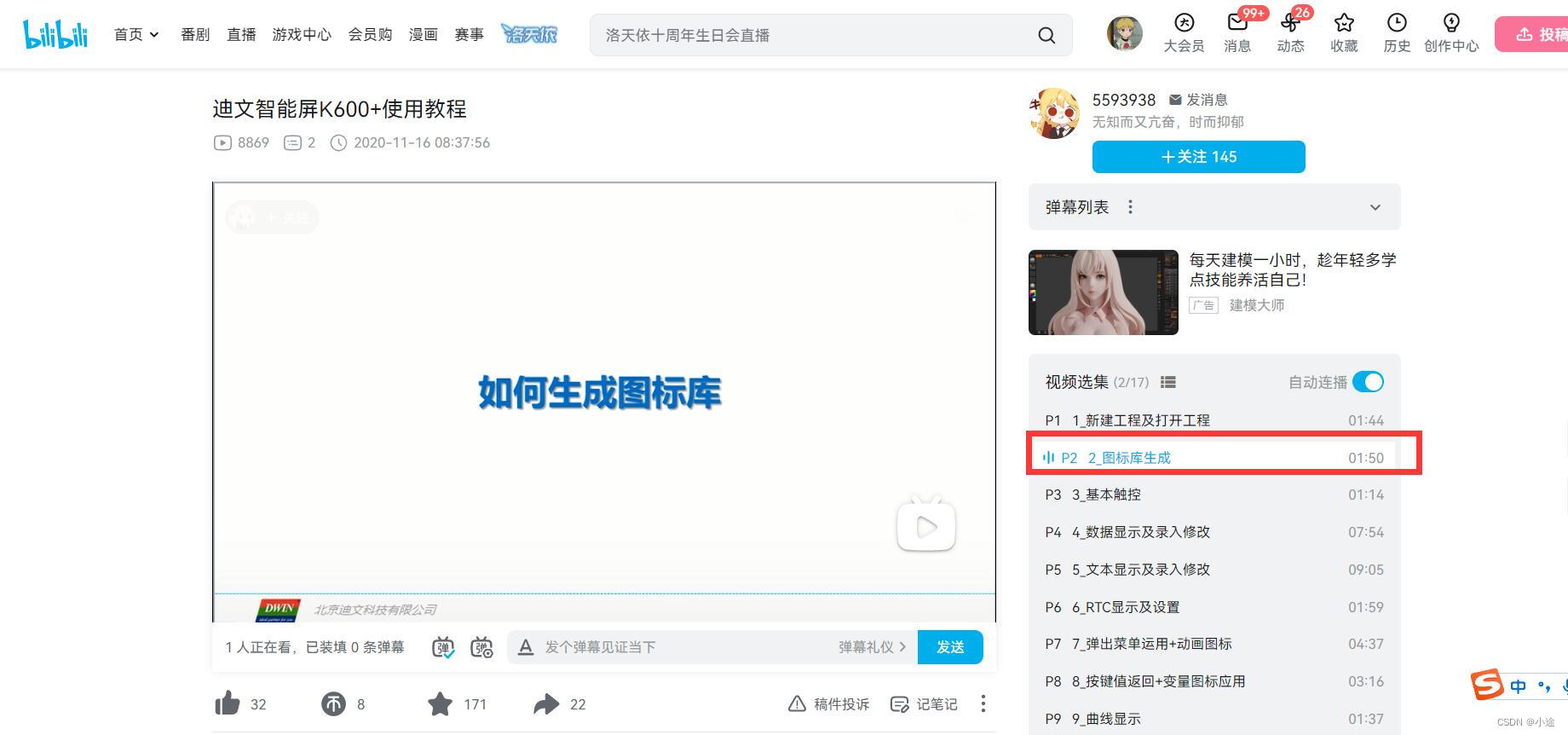

生成图标库文件可以去观看一个B站迪文的教学视频
https://www.bilibili.com/video/BV1VA411x7uK?p=2&vd_source=176871182e066b0cc001feb27c0798cf
请添加图片描述
我这里生成了一个图标库文件，拷贝到DWIN_SET文件夹下

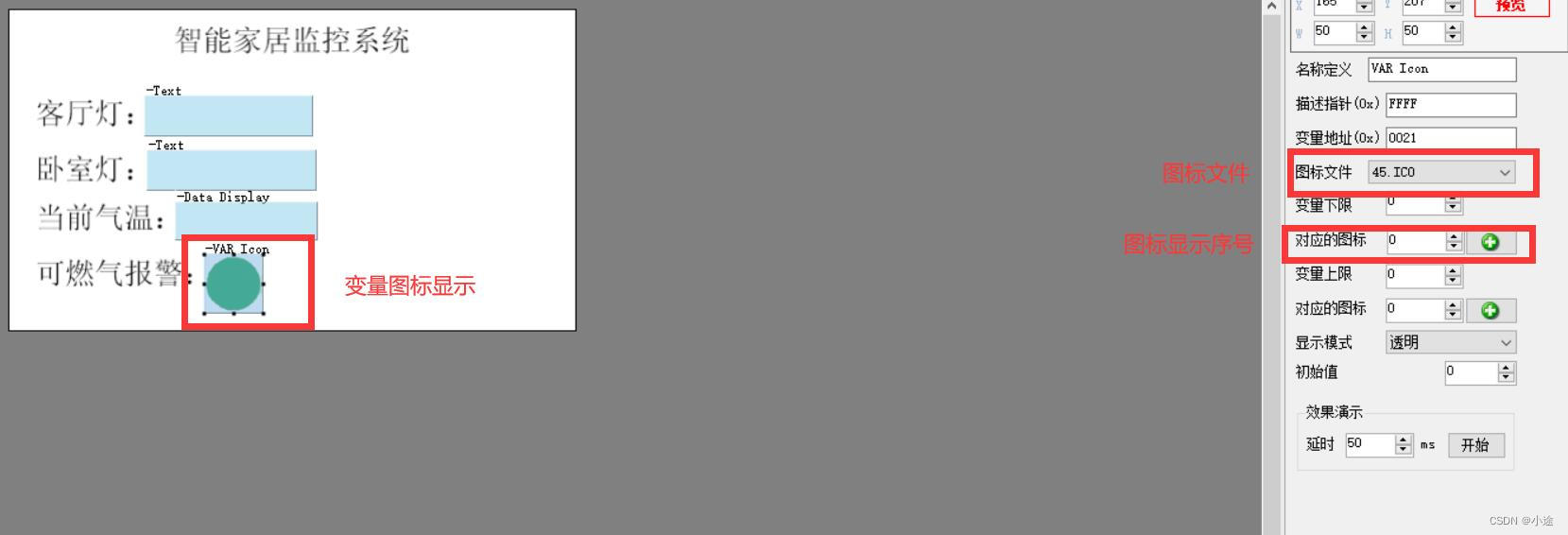

屏幕控制具体配置如下

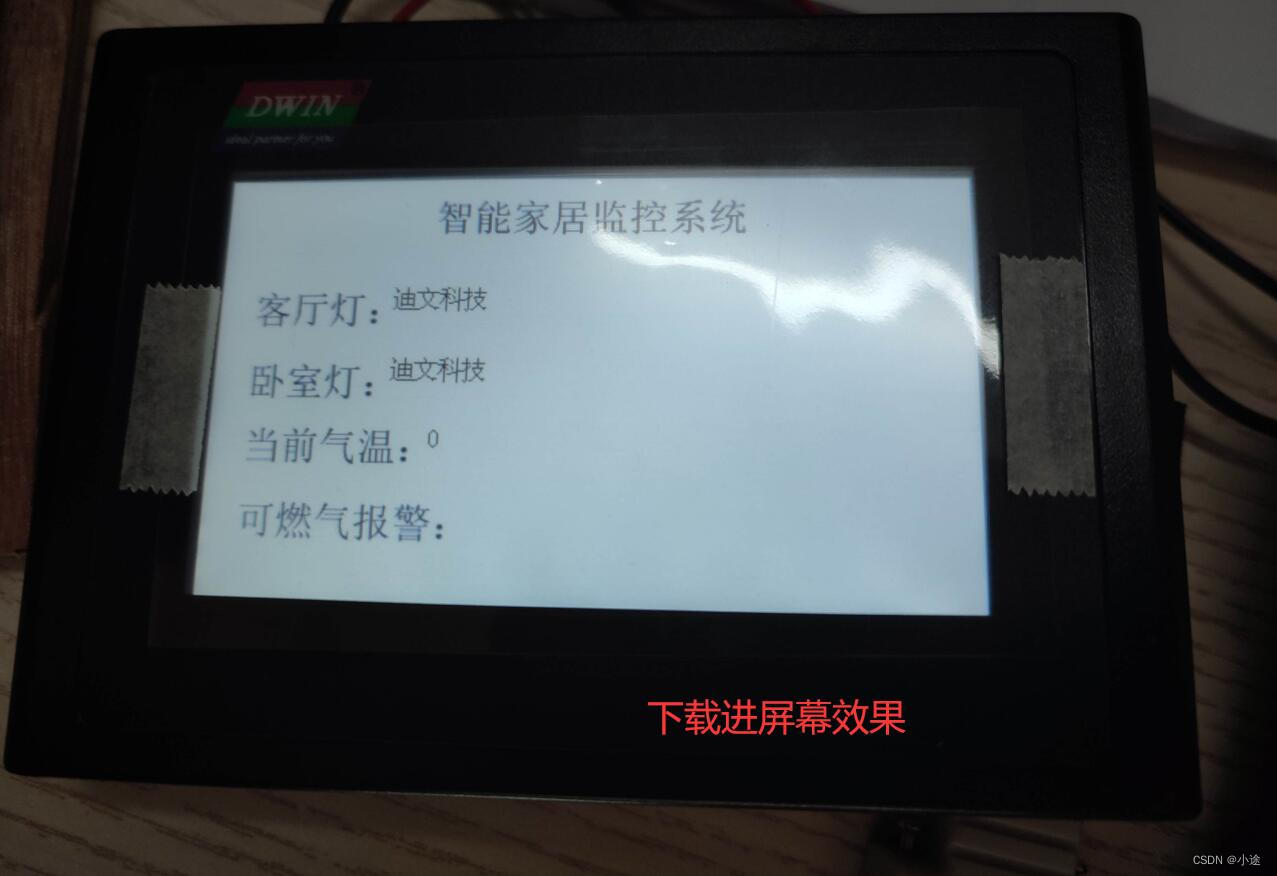

程序下载到屏幕显示如下

我们这时候只需要想串口发送5A A5 05 82 0021 0001绿灯就可以熄灭。
发送5A A5 05 82 0021 0000，绿灯亮起。
其中5AA5帧头；05数据长度；82写指令；0002变量地址；0000显示下限0所对应的图标
